制作过程
发布时间:2024-05-03 作者:Shahak 来源:本站原创 浏览次数:0 网友评论 0 条
运-9LG于2017年12月在CFTE首次被卫星发现。最初,由于类似的“平衡木”,它被认为是 KJ-200 预警机的改进版本。然而最新的猜测是,这架飞机实际上是一架雷达干扰机(被称为Y-9LG/YLG-9),利用其强大的电子扫描雷达波束来抑制敌方雷达信号。运-9LG似乎在其前机身顶部配备了卫星通信天线,在更大的鼻锥中配备了前EW天线,在其后机身上配备了侧视 ESM/ELINT 天线,椭圆形 ESM天线位于垂尾顶部。在机身前部和后部下方可以看到额外的 ESM 天线。第一架原型机于2016年建造完成。2022年2月的一张照片显示,第一架交付型的运-9LG已制造完成并准备交付。2023年1月的一张照片表明运-9LG正在中国空军服役。
本作主要使用自制的树脂件完成,部分零件使用小号手的空警200套件(螺旋桨、平衡木支架等),参考资料搜集于百度、bing、微博。
![\](/bbs/data/attachment/forum/202404/28/175857ro7owm1s11yzrr5o.jpg)
老规矩,先来过程照

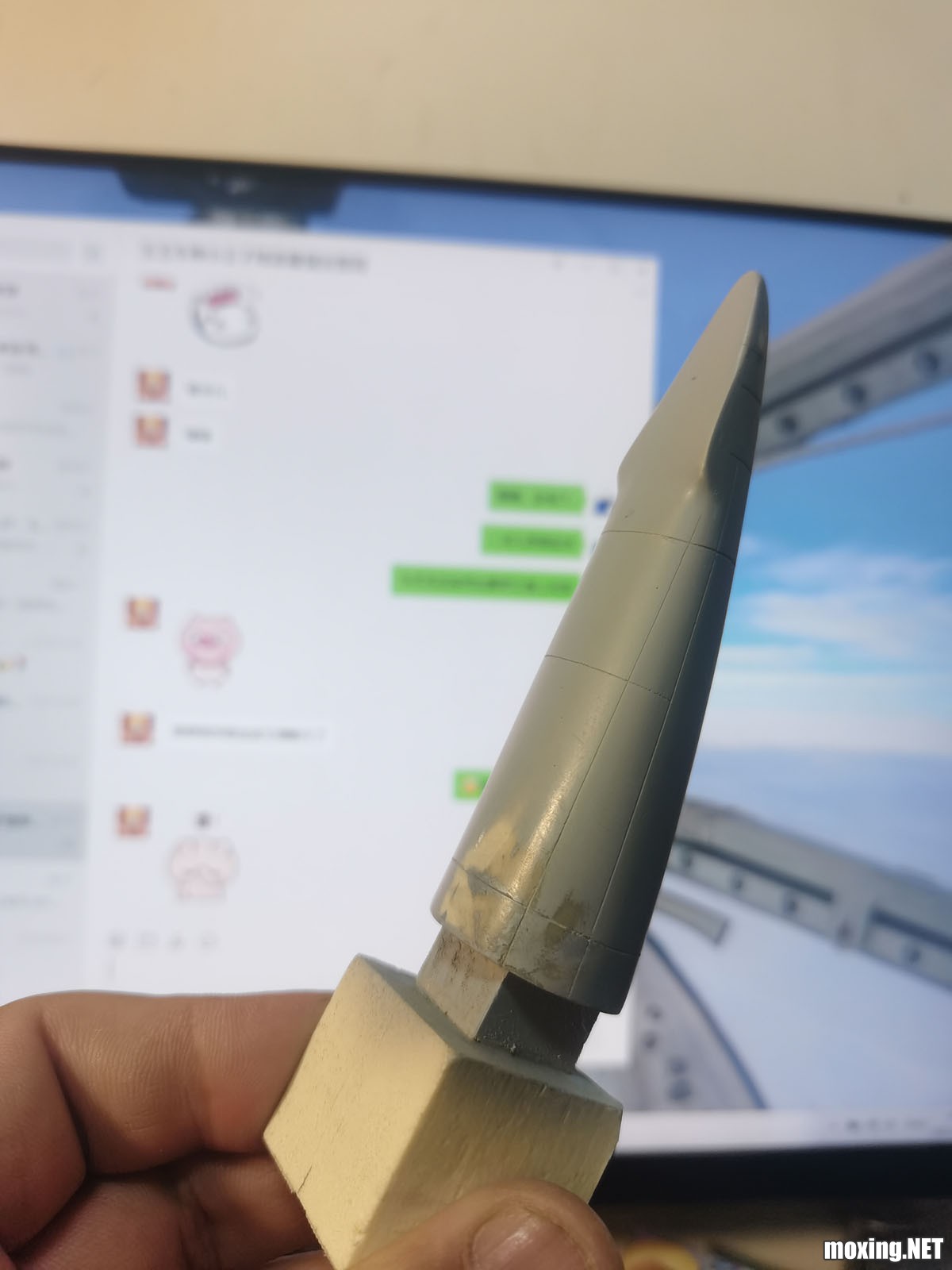

1.制作高新的尾段原模
![\](/bbs/data/attachment/forum/202404/28/180027mg04rwmffmo23grg.jpg)
2.跟机身假组一下看看效果
![\](/bbs/data/attachment/forum/202404/28/180027ucjdphp3p29ux2p0.jpg)
3.在纸上画个ESM贴片的大致外形,然后在ps里画出来,打印成不干胶备用。
![\](/bbs/data/attachment/forum/202404/28/180027uoqc5u5xqccqo5xh.jpg)

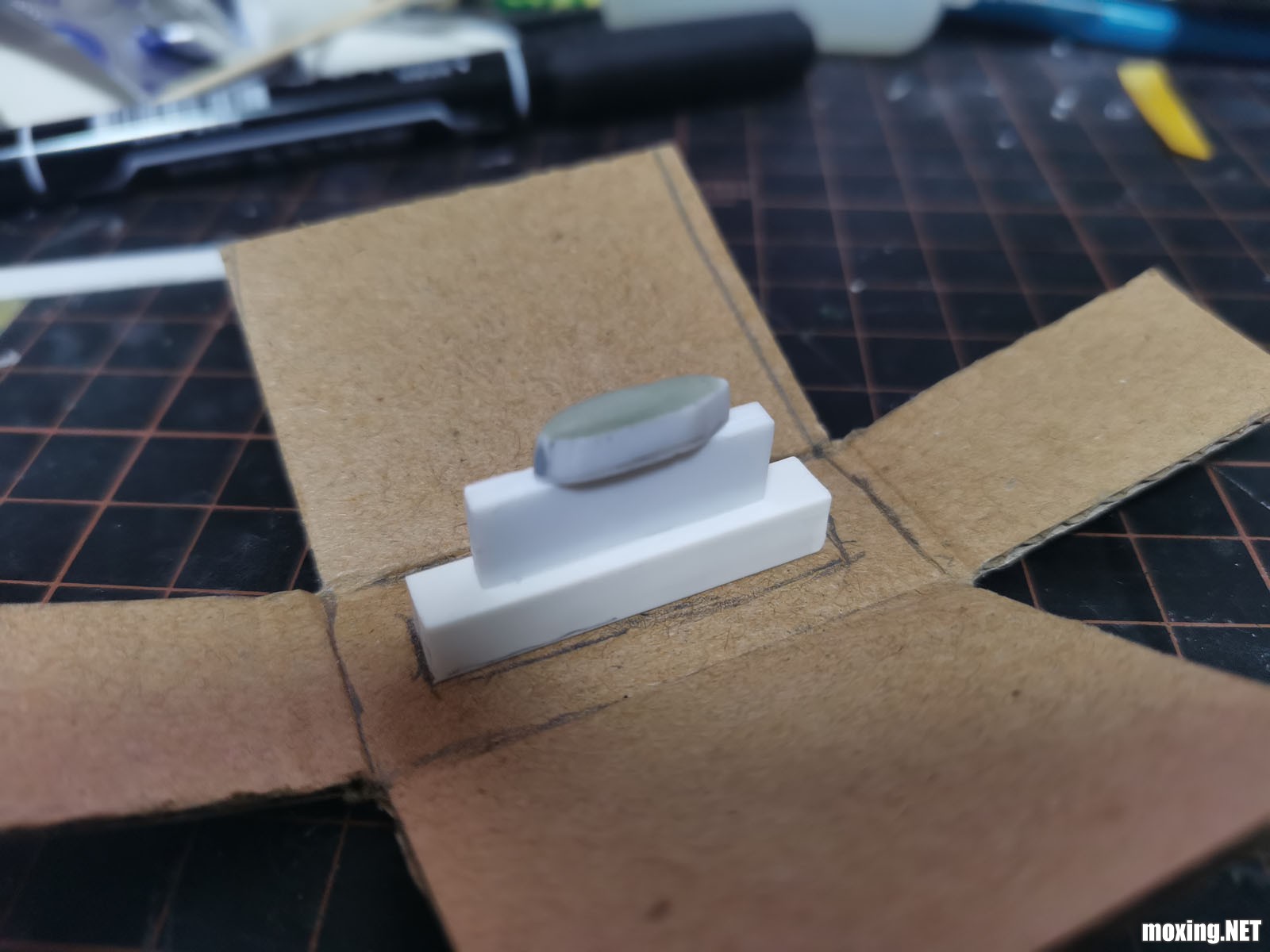

4.新款的垂尾顶端电舱
![\](/bbs/data/attachment/forum/202404/28/180027mjf8axefkxynhxaa.jpg)

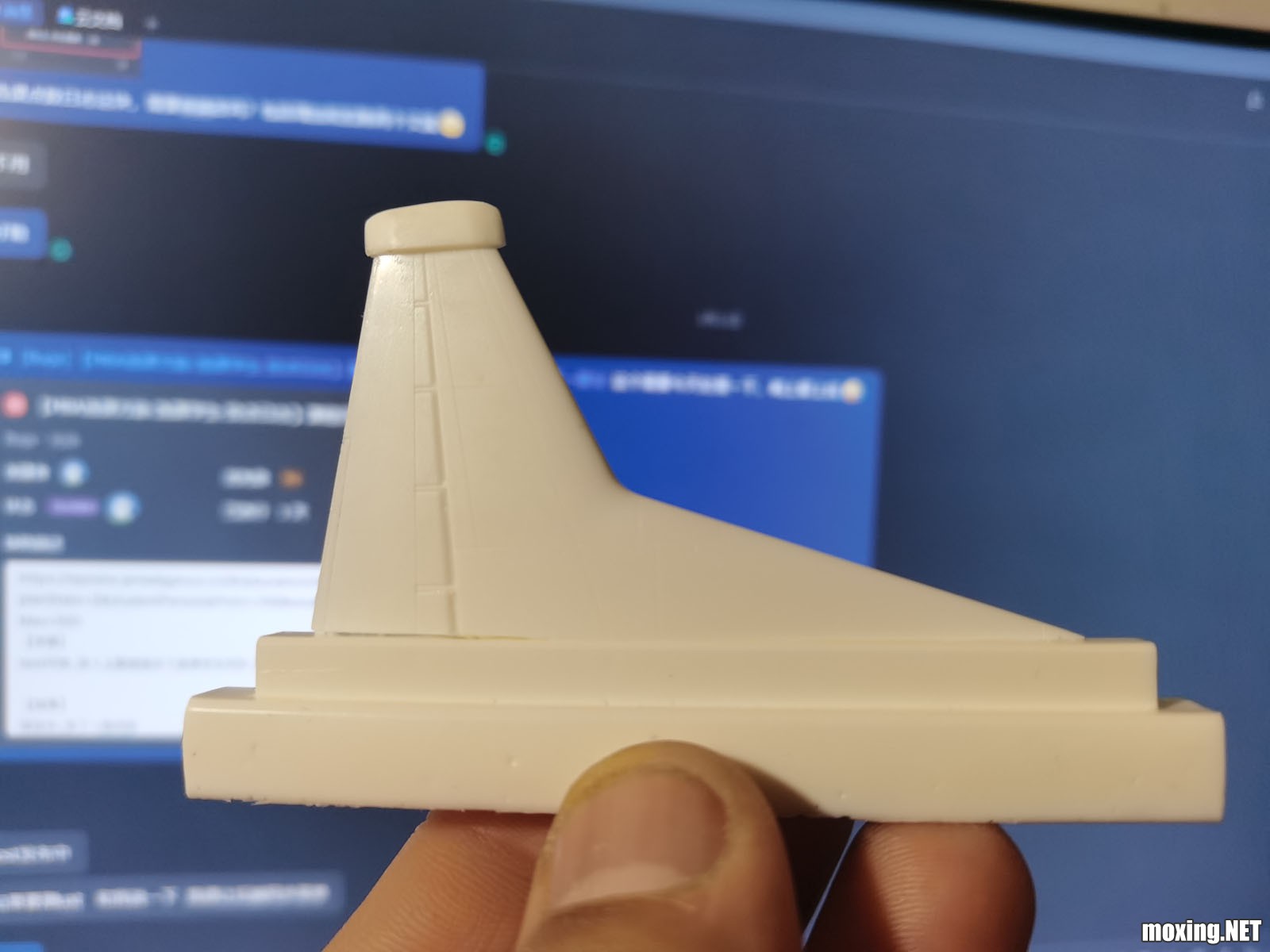

5.忍不住先和垂尾组合一下看看效果
![\](/bbs/data/attachment/forum/202404/28/180027jk0gvpmzc58h9pmp.jpg)
6.搓个机头,先按照运9的样式搓,提高适用性,后面再根据需要进行改造
![\](/bbs/data/attachment/forum/202404/28/180027ybiypjjb8kys1j34.jpg)
7.大概齐这样,后面还有调整,没拍了
![\](/bbs/data/attachment/forum/202404/28/180027soj42645qho7nl20.jpg)
8.预备好发动机短舱
![\](/bbs/data/attachment/forum/202404/28/180027q2eki9qzl9kk2iur.jpg)

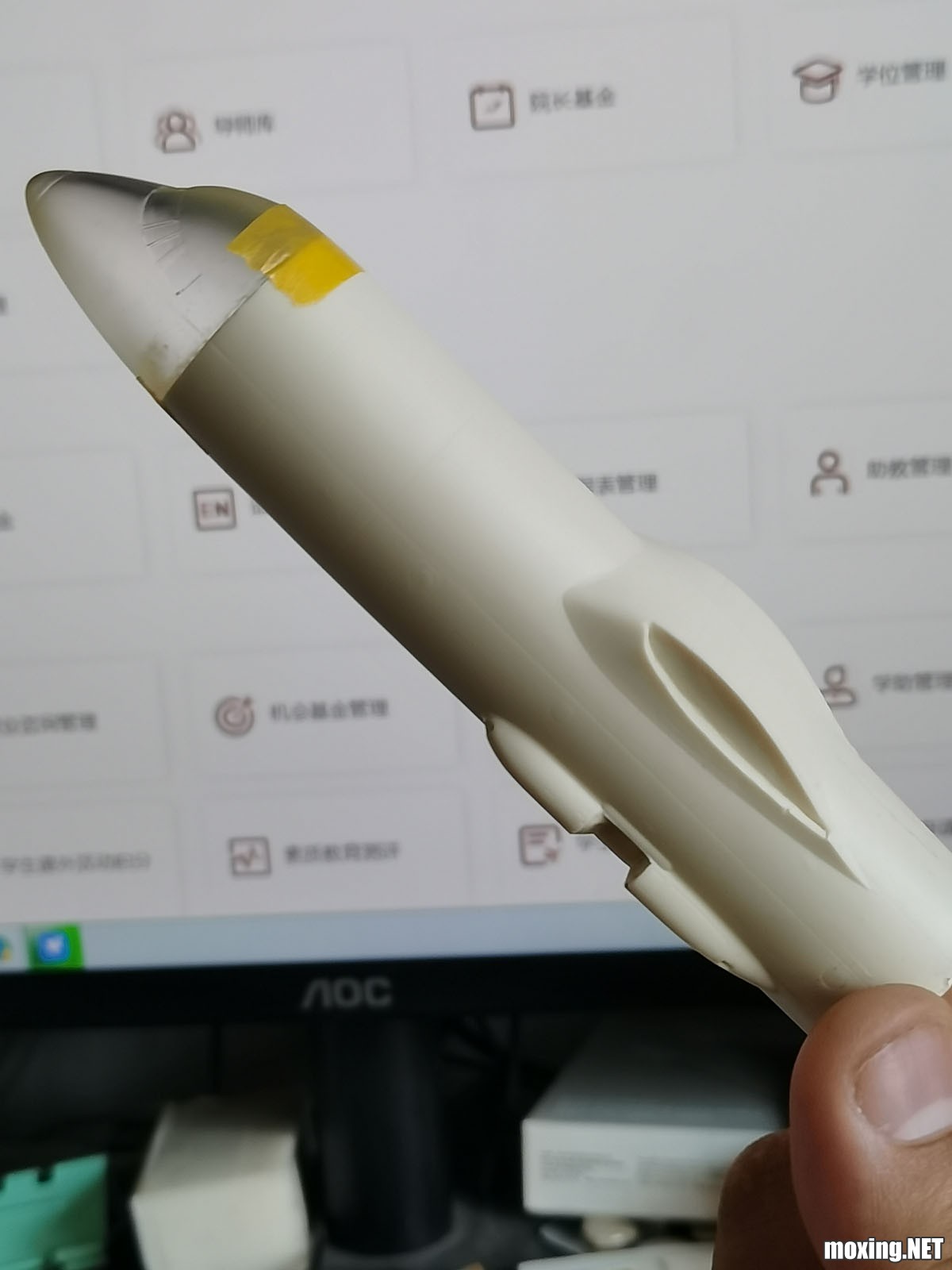

9.假组一下机身和机头,给自己点动力。
![\](/bbs/data/attachment/forum/202404/28/180027uyiq48yg4i4e6ro3.jpg)
10.开始按需修改
![\](/bbs/data/attachment/forum/202404/28/180028a84hd8la0ld4adhu.jpg)
11.在机身上给各种电舱打上用来增加强度的孔
![\](/bbs/data/attachment/forum/202404/28/180028ue45a4989sa5yqhm.jpg)

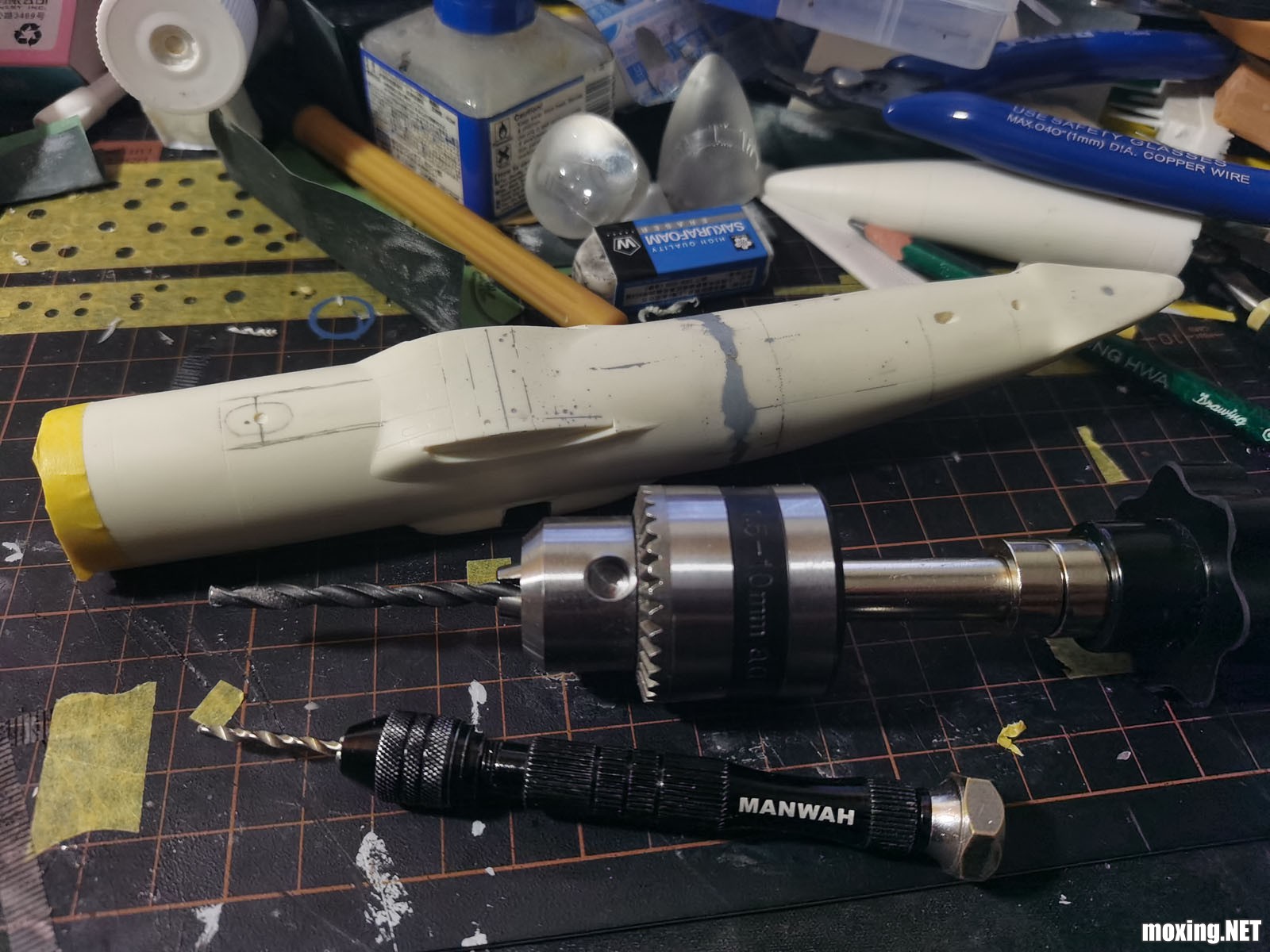

12.垂尾的安装也得加强
![\](/bbs/data/attachment/forum/202404/28/180028usazvokw5o5bhsv2.jpg)
13.安装垂尾,以及尝试用菲林片做ESM贴片(失败,菲林片太倔强了,502都咬不住它,大概2天就会崩开)
![\](/bbs/data/attachment/forum/202404/28/180028gf6gof2mgvwfzy62.jpg)
14.补充一些进气口,上水补,再检查下刻线和气泡坑
![\](/bbs/data/attachment/forum/202404/28/180028ppvb49h6uczpdobp.jpg)

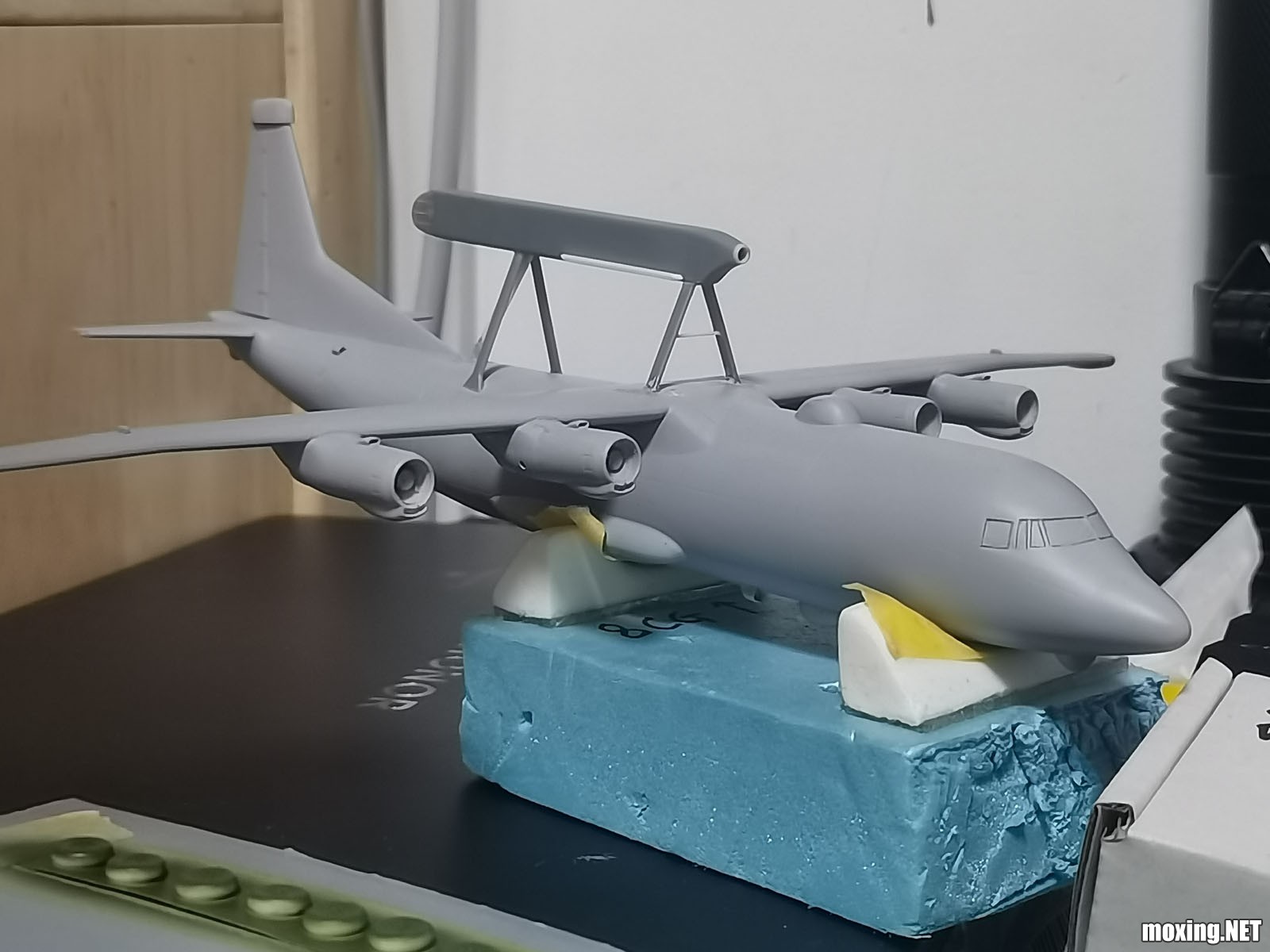

15.平衡木和支架使用kj200套件来改,其中后边的那个支架因原件修正安装角度后导致不够长,使用胶板制作。
![\](/bbs/data/attachment/forum/202404/28/180029nz2a8r85qur82dl4.jpg)
16.开始逐步上漆和遮盖
![\](/bbs/data/attachment/forum/202404/28/180029z3ff3goxttto33gx.jpg)
17.轻微打一点阴影
![\](/bbs/data/attachment/forum/202404/28/180029vvli1qqbderixiax.jpg)

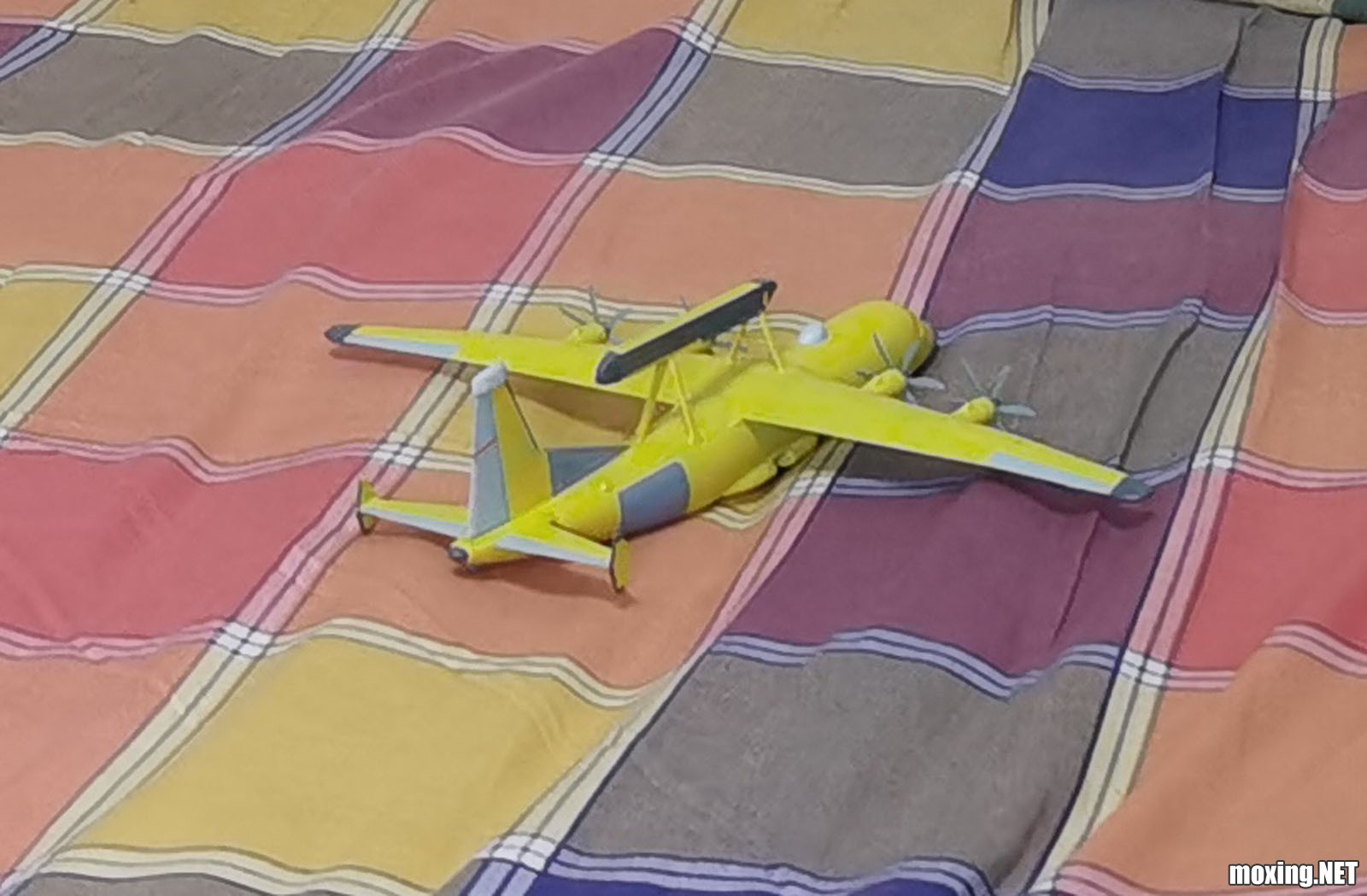

18.主体上色完成
![\](/bbs/data/attachment/forum/202404/28/180029nmjgb3j5xjalvx9i.jpg)

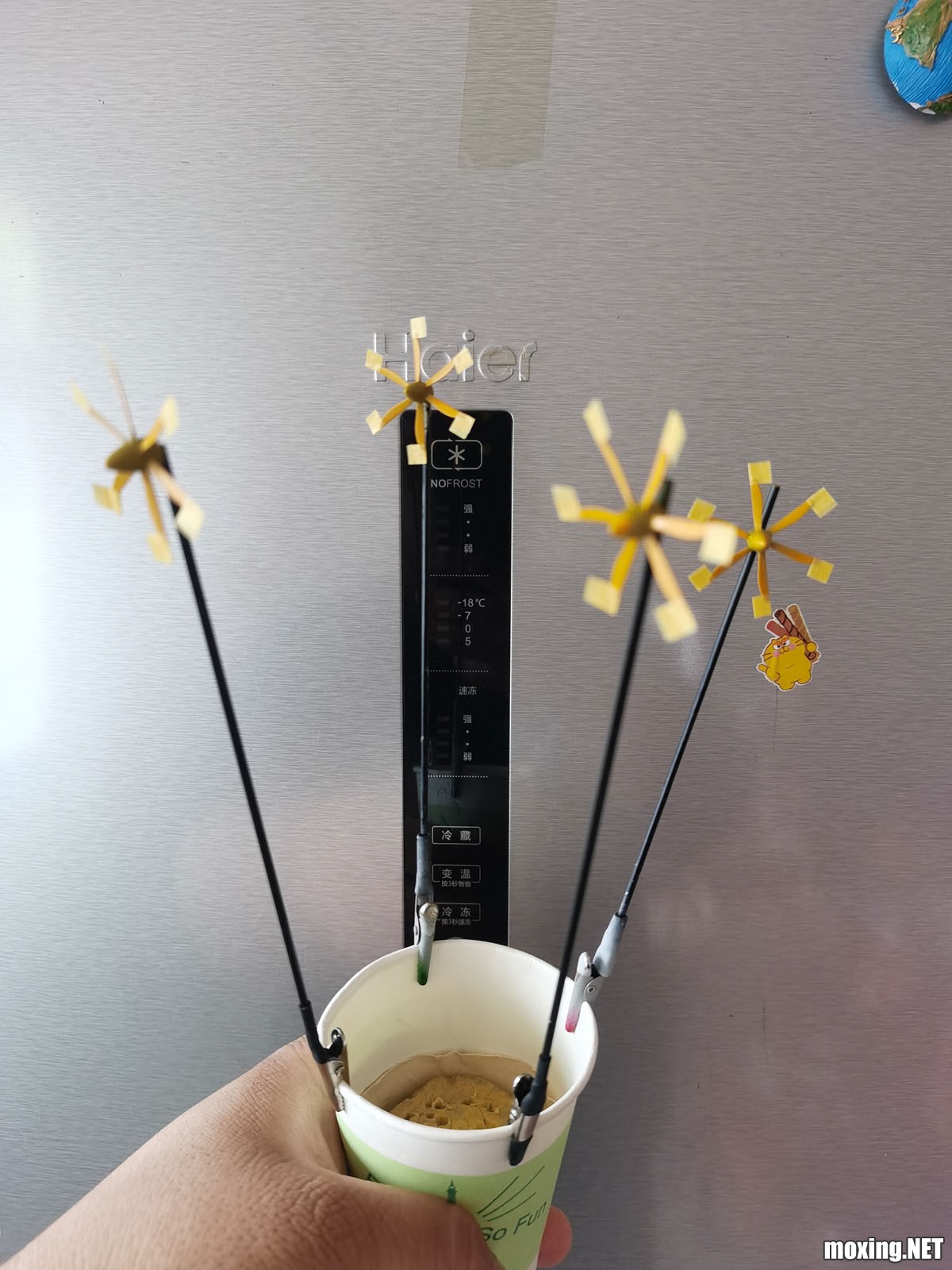

19.喷一喷螺旋桨,简单重复工作最是枯燥
![\](/bbs/data/attachment/forum/202404/28/180029w6ui6kci6xtuvxvo.jpg)
20.轮胎也是。鉴于奇奇怪怪的丢件历史,所以现在每次都多做一两个备用。果不其然最后组装时又丢了一个,哈哈哈哈~
![\](/bbs/data/attachment/forum/202404/28/180029wmsm300atfj0p0yt.jpg)
![]() |
![]() |
