10.东线战场空军部队识别标识,主要以RLM40黄色涂装在机头后方和主翼下方翼尖处。
11.尾轮气压标识
![\](/bbs/data/attachment/forum/202004/18/222037wo626pp7bu1wp7hc.jpg)
文字意思为”充至3.6千克/平方厘米“。

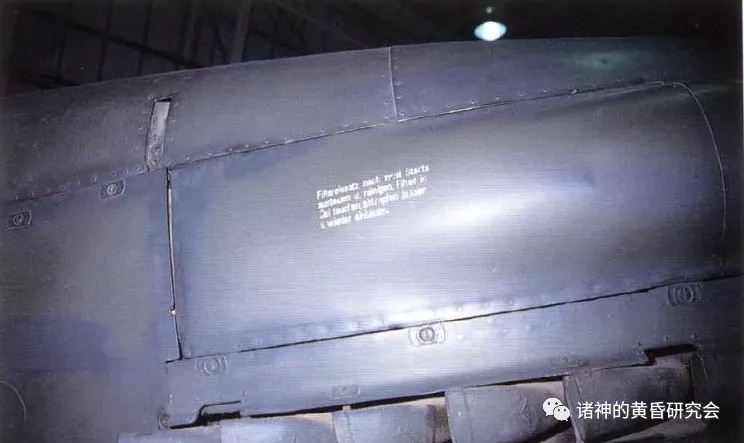

12.增压系统进气口过滤器的维护说明
Filtereinsatz nach zwei Starts
ausbauen u. reinigen filter in
Oel tauchen, abtropfen lassen
u. weider einbauen
![\](/bbs/data/attachment/forum/202004/18/222038vwakujfif3703msr.jpg)
文字意思为”过滤器需在每两次飞行后拆下、清洗、泡油、干燥并重新安装“。

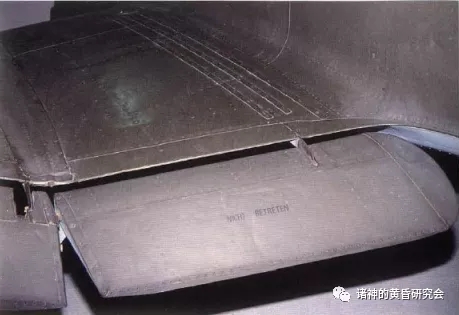

13.襟翼警示
![\](/bbs/data/attachment/forum/202004/18/222038hz518wu5bz9533du.jpg)
文字意思为”禁止踩踏“。
![\](/bbs/data/attachment/forum/202004/18/222038a660ji72ewkjqe9f.jpg)
14.加氧口标识
![\](/bbs/data/attachment/forum/202004/18/222038vo5yk4k46b5b55k2.jpg)
第一排文字意为”氧气“(Sauerstoff),
第二排文字意为”需彻底润滑“(gründlich schmieren)。
15.机身千斤顶作业位置指示
![\](/bbs/data/attachment/forum/202004/18/222039qi1r7zw2czv1yode.jpg)
![\](/bbs/data/attachment/forum/202004/18/222039kg6uwenulconno5d.jpg)
16.油箱盖标识
![\](/bbs/data/attachment/forum/202004/18/222039gxvgy5uv18ryyrjg.jpg)
文字意为”此处应使用短螺栓“。
17.主翼接合部标识
![\](/bbs/data/attachment/forum/202004/18/222039bcfdlq88acbbgjc4.jpg)
18.副油箱抛弃装置标识
19.散热器盖标识
![\](/bbs/data/attachment/forum/202004/18/222039w8qe88fqemqk9f7o.jpg)
文字意为”非装甲板“。
20.无线电呼号位置
![\](/bbs/data/attachment/forum/202004/18/222040w21g452dgqzkg9l1.jpg)
21.控制锁安装位置
![\](/bbs/data/attachment/forum/202004/18/222040huug9wljfix9lwgl.jpg)
文字意为”控制锁安装在此处“。
涂装示例
第2俯冲轰炸机联队第2大队第5中队中队长的Ju 87D-1座机,1942年春苏联前线。
![\](/bbs/data/attachment/forum/202004/18/222042jdgzzuouoh2gu17y.jpg)
第2俯冲轰炸机联队第2大队队徽-”班伯格骑士“(Bamberg Ritter)。
![\](/bbs/data/attachment/forum/202004/18/222044ogt8gzwy88mmy4yl.jpg)
第3俯冲轰炸机联队联队长瓦尔特·西格尔少校(Walter Sigel)的Ju 87D-1/Trop座机,1942年北非前线。
![\](/bbs/data/attachment/forum/202004/18/222045tqcm9f0htfkfrso3.jpg)
第5对地攻击机联队第1大队大队本部的Ju 87D-5, 1944年初苏联前线。
![\](/bbs/data/attachment/forum/202004/18/222045d5iicmnnqnuwzpnn.jpg)
第2对地攻击机联队联队长汉斯·乌尔里希·鲁德尔(Hans-Ulrich Rudel)的Ju 87G-2座机。
![\](/bbs/data/attachment/forum/202004/18/222045yf5ubt3ftz84p787.jpg)
