转载自微信公众号：诸神的黄昏研究会，原文标题：彩绘中的战争（14）-Fw 190A/F机身上的各种标识小考。原帖地址：https://mp.weixin.qq.com/s/2oMS_m7YZPtjpXK56yywag
本文在写作过程得到了航空模友、航空摄影爱好者、汉莎航空技术有限公司刘友博先生的大力协助，特此感谢
——————————————————————————————————————————————————————
二战中德国军机由于其多样的迷彩涂装，鲜明的个人及部队标识一直是静态模型界的主流，而各大厂商也纷纷出品了众多水贴补品套装，增强板件的细节。

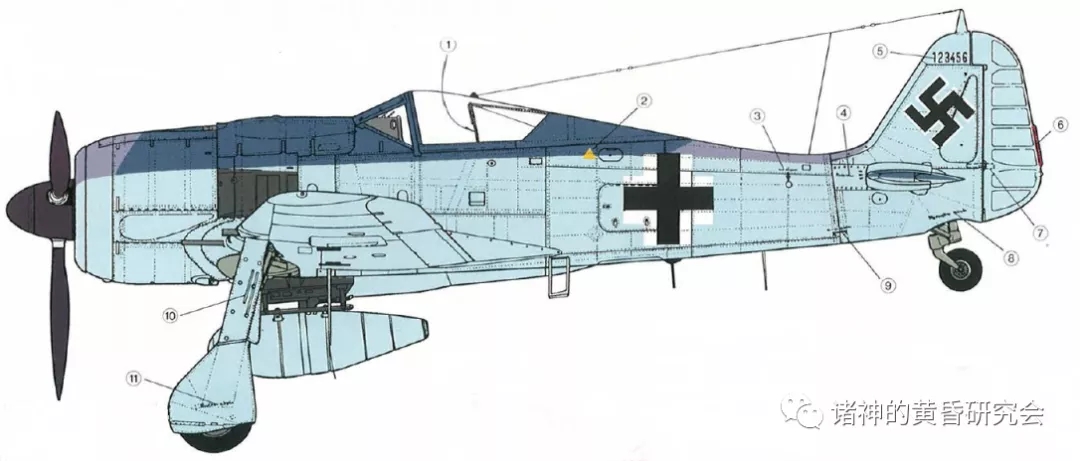

除了模友及军史爱好者津津乐道的德军战机个性化涂装之外，还有一些机体本身的作业标识可能就不是那么为人所知了（如下图）：
今天就来介绍一下德军战机上各种装备及技术标识的具体意思及用途，本集先以Fw 190A/F系列为例
文字介绍按上图中数字标识对应

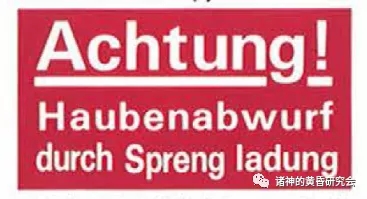

1.可抛弃座舱盖提示
“注意！可抛弃座舱盖带有炸药”
其中”Achtung!“字样高25mm，其他字体高15mm。
2.MW50加力系统用的特别燃料舱或甲醇罐上的指示，一般涂在装有MW50加力系统的机型上，主要有Fw 190 A-8，A-9，F-8，F-9，G-8等型号。
该系统将甲醇和纯水以50:50的比例均匀混合（MW即德文Methanol-Wasser /甲醇-水的缩写），并注入引擎的增压系统中，它可以提高增压压力并且强效制冷，短时间内提高引擎的极限负荷运转时间和极限负荷的最高限度。

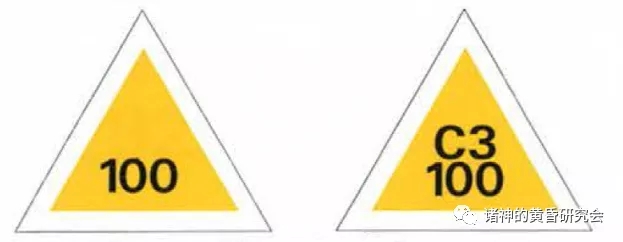

例如“C3 100"说明要加注I00辛烷值C3燃料。
3.机身吊升点位置指示
"Hier auflholen" 意思为”在此处吊升“，字体高25mm。

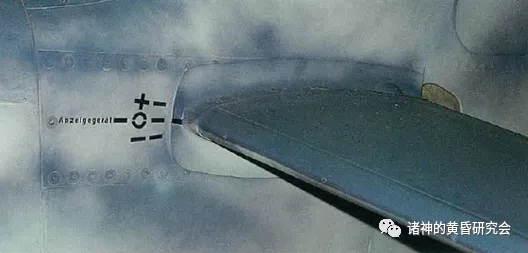

4.平尾配平角度指示
"Anzeigegerät"意味”指示计“，字体高20mm，用来参考调节水平尾翼的角度。
5.工厂生产编号（Werk Nummer，或缩写为W.Nr）
到Fw 190 A-4为止的型号均为三至四位数生产编号，A-5之后全部为六位数。字体及尺寸根据生产厂家不同而各有变化。
6.固定调整片指示，根据微调，其产生的气动力带动舵面偏转一个小的角度，用来微调飞机的姿态。
”Nictht Verstellen“意为”不可移动“，”Nicht Anfassen“意为”不可触碰“。
7.当飞机在地面停放时，舵面夹安装位置指示
飞机停放的时候，为了防止风吹动舵面造成损伤，需要用舵面夹把舵面固定住，方框内就是舵面夹的夹板可以安装的位置。

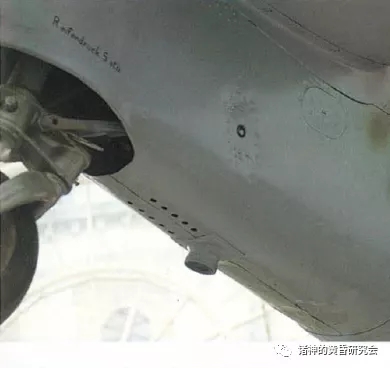

8.尾轮气压指示
”Reifendruck 5 atü“意思是”充至5个大气压“，字体高20mm。
