本文转载自百度模型类新闻吧，已获得作者授权，文字有所修改。原文作者haneto_yu，资深模型高手，目前正协助长城研发1/48 Su-35S。此文是大舰总结其团队对Su-35S的分析和解读，是非常深入和全面的解析，很值得一看。文章将不定期分批更新，敬请关注模型网！下面是第二部分。

我找到了封绘的原稿，透视应该没啥问题。


风挡与座舱盖
俗话说的好（其实是我想出来的）：“机头是脸，舱盖是眼”——君不见，迪斯尼动画片飞机总动员里头，拟人化的飞机眼睛不都长在风挡上吗？
足以印证机头和风挡/座舱盖的造型对整架飞机的神韵有多重要


侧卫的风挡与座舱盖的弧线浑然一体，尤其是侧面弧线，高了显得呆萌有余杀气不够，弧线低了又让人觉得猥琐懦弱
所以我们采取了比对多张侧视照片，并勾取平均值以分摊纵向透视变形的效应，来描绘侧面形状

具体还是请看对比照片与文字解释：






座舱
相比Su-27，Su-35S的座舱已经完全脱胎换骨，就不多啰嗦了。

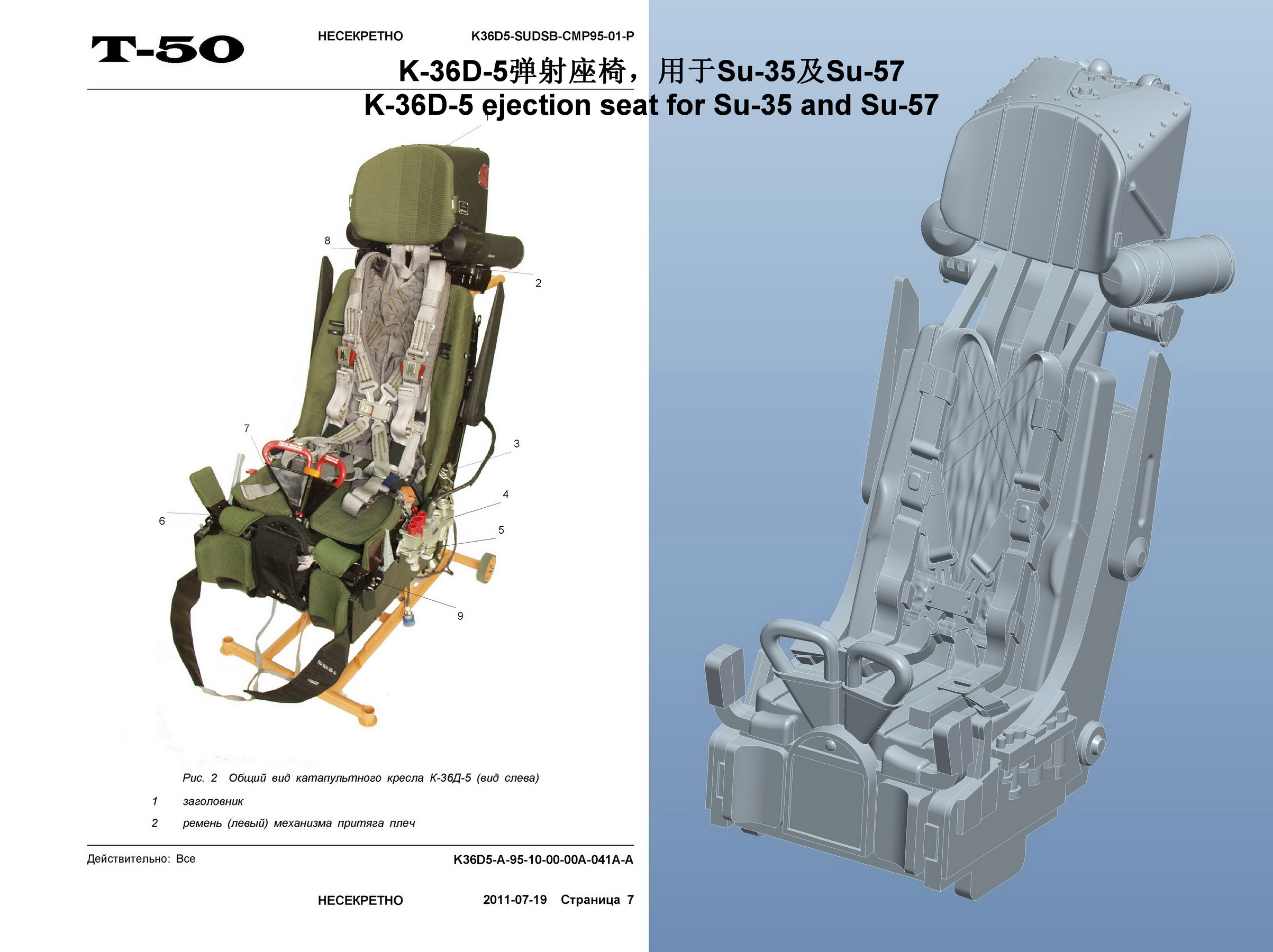

本次座舱内的一大亮点就是K-36D-5弹射座椅。
这是K-36弹射座椅家族的最新改进型号，目前仅用于Su-35和Su-57(预计)。

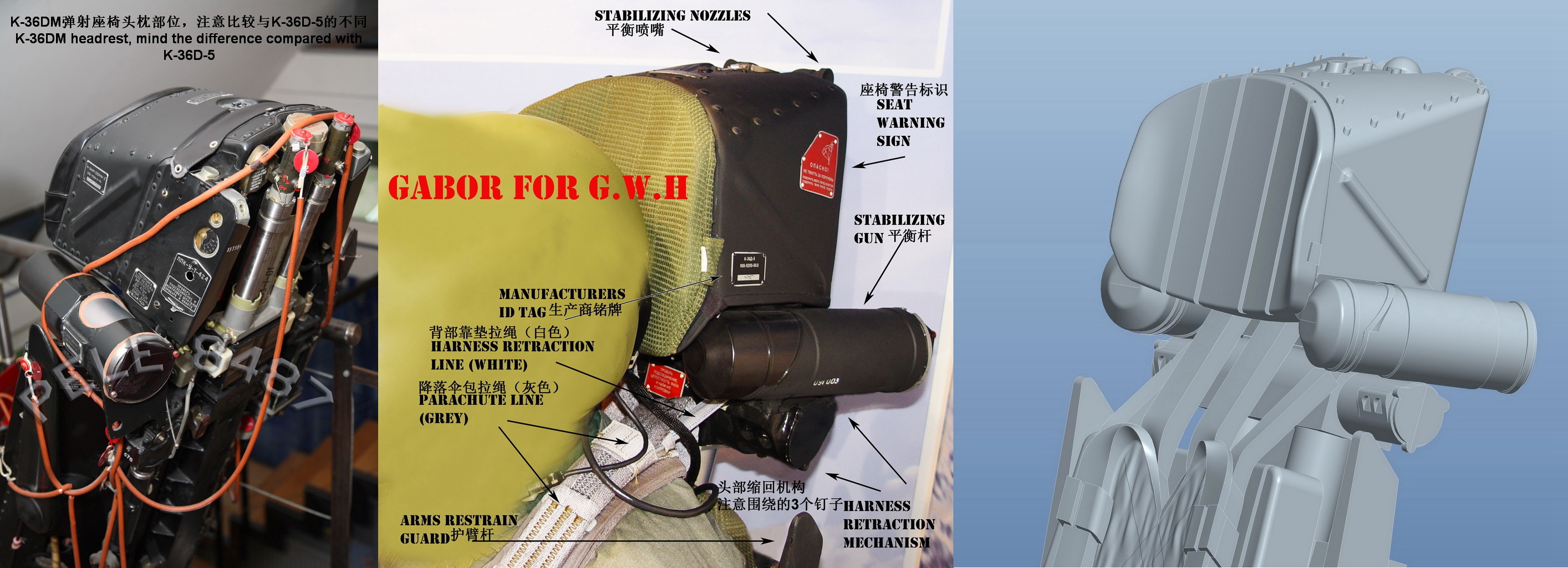

当然，很多地方也和Su-27/MiG-29上使用的K-36DM不同。
具体看一下图片便知，弹射座椅上的铭牌会用水贴纸表现。

如果没记错的话，这应该是K-36D-5弹射座椅第一次模型化。
