实机简介

苏-17攻击机是一款由苏-7进一步发展而来的苏联攻击机,北约代号是“装配匠”(Fitter)。除了苏联和后继的俄罗斯广泛使用的标准版本苏-17外,苏霍伊设计局也推出苏-20与苏-22,是苏-17搭配降级航电与发动机等设备之后的外销专用版,广泛为中东地区国家的空军所使用,该系列攻击机共生产2,867架,主要用户为俄罗斯、利比亚、伊拉克、埃及、叙利亚、东德和波兰。

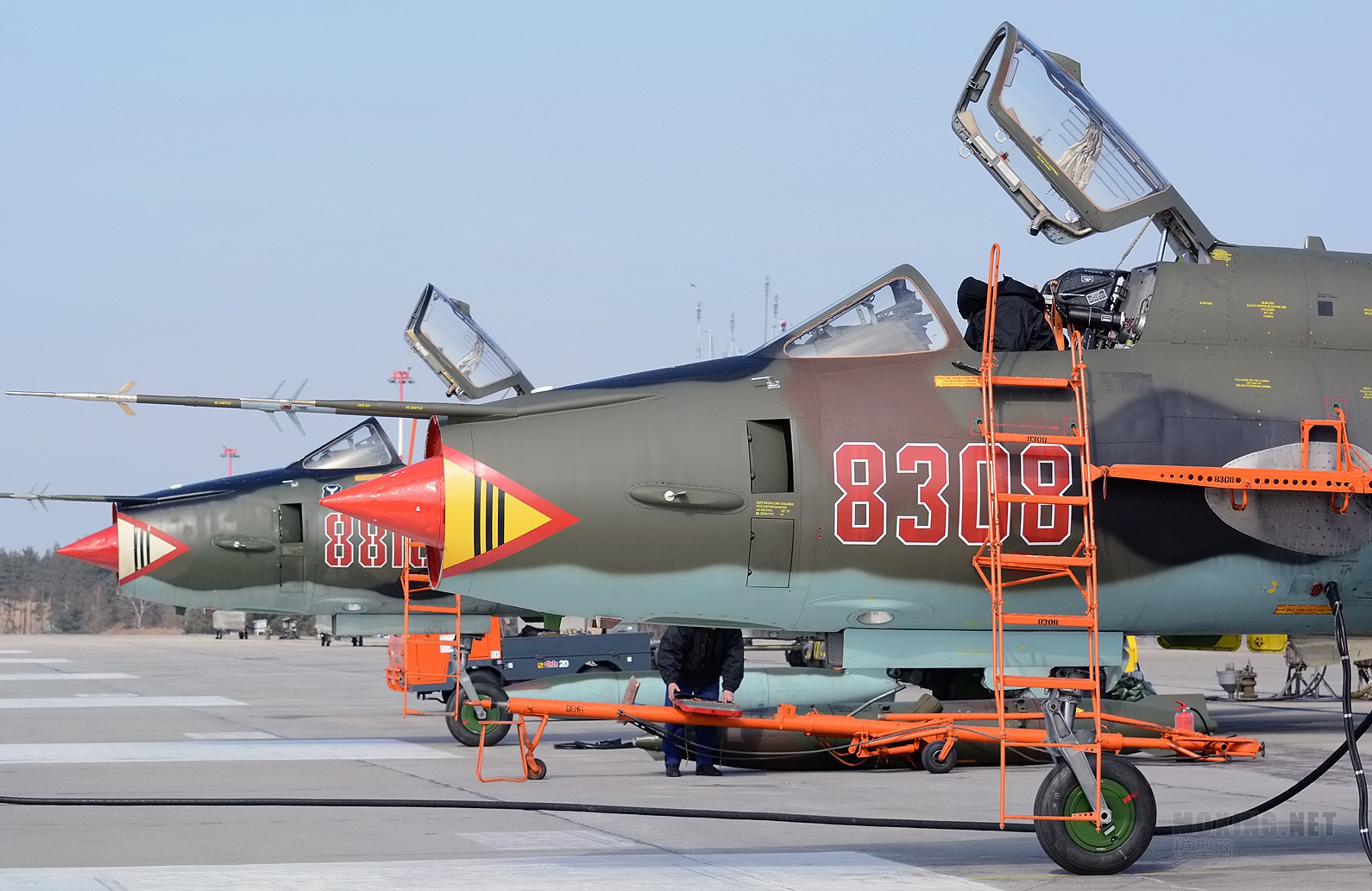

[模型网评测]小鹰(KH80144)-1/48苏(SU)-17 M3/M4 装配匠 战斗轰炸机

苏-17“装配匠-C”

苏霍伊设计局开发的苏-17是考量到后掠翼设计的苏-7虽然拥有适当的空中表现,但却因其机翼设计而有低速时表现不佳、与起降时所需跑道太长的缺陷,而进行改良采用可变后掠翼设计的后继机种。

1969年两架预生产型苏-17下线,这两架飞机基本上就是苏-7BKL可变翼型,在外观上除可变翼外最大的变化就是增加了与苏-7U类似的背脊,为此座舱盖从滑动式改为蛤壳式。苏-17的可变翼转动机构配有两套液压系统,一开始机翼后掠角是两档手动调节,在起降和巡航时为30度,高速飞行时为63度,后来又增加了高速巡航的45度。机翼全部展开耗时19秒,全部收起耗时16秒。

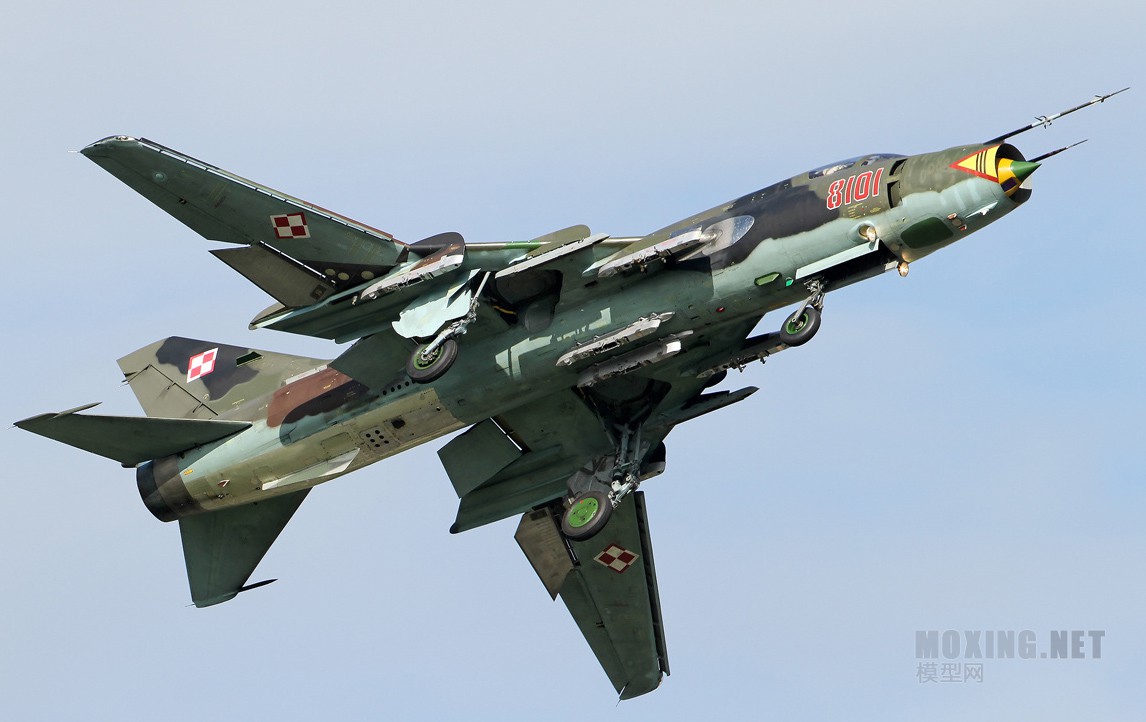

[模型网评测]小鹰(KH80144)-1/48苏(SU)-17 M3/M4 装配匠 战斗轰炸机

苏-17的机翼分成外侧可变翼和内侧翼套两部分,取消了苏-7翼尖的辅助空速管,可变翼前缘有缝翼,翼套最外侧有两个大型翼刀,后期型又在翼套中间增加了一个翼刀,可变翼后缘从内到外是襟翼和副翼,翼套后缘内侧也有单块襟翼。苏-17的可变翼下方没有挂架,4个挂架都安装在翼套下方,外侧两个是可以挂副油箱的“湿”挂架。苏-17保留了苏-7的两个机腹挂架,挂架总数6个。

1971年工厂全面从苏-7转产苏-17,该机获得了北约代号“装配匠-C”,到1973年停产时共制造了224架。小批苏-17经过航电降档后被紧急援助埃及,编号苏-17K。

[模型网评测]小鹰(KH80144)-1/48苏(SU)-17 M3/M4 装配匠 战斗轰炸机

性能参数
乘员:1人
       机长:19.02米
       翼展(前掠):13.68米
       翼展(后掠):10.02米
       机高:5.12米
       空重:12,160公斤
       最重:16,400公斤
      机翼面积(前掠):38.5平方米
      机翼面积(后掠):34.5平方米
      最快速度:1,860公里/小时(1.7倍音速)
      航程:2,300公里
      升限:14,200米
      发动机:AL-21F-3喷射发动机(净推力=76.4千牛顿/后燃推力=109.8千牛顿)
      武装:机身两挺30毫米口径NR-30机炮+3,770公斤炸弹或导弹
      苏-17M4是苏联空军的终极“装配匠”,可挂载种类繁多的弹药执行常规轰炸、精确打击、防空压制、侦察等任务。
