[陆军装备] [模型网评测]《模型世界》 鸫 主动防御系统

[复制链接]
发表于 2018-10-5 13:03:59 | 显示全部楼层 |阅读模式

马上注册模型网

您需要 登录 才可以下载或查看,没有帐号?注册用户

x
感谢《模型世界》吴迪老师和好友毛胖子提供的评测样品
苏联早在1977年就研发出了世界上第一种APS,系统代号"鸫",最初搭载于T-55AD坦克上。

这套系统大致可分为由运算主机、雷达探测装置、拦截弹发射器 组成。该系统利用多普勒雷达探测来袭弹药,由计算机根据传感器提供的来袭目标的相对距离和速度参数,判断和选择最佳时机发射107毫米拦截弹。

在T80U 和 T84上进行了试装。模型世界本次出品的这套鸫主动防御系统树脂件,匹配的就是T80U坦克

苏俄APS主动防御系统示意图截弹,可在距离坦克7米范围内将来袭弹药拦截并摧毁。但缺点是只能为坦克提供弧度为60度的防护区,实战效果十分有限,且十分昂贵。早期的计算机是模拟计算。计算机识别很不准确。甚至被形容成,拿一块搬砖用力扔过去都能触发系统发射拦截弹

而比较诡异的是这辆加装鸫系统的T84现在在美国











 楼主| 发表于 2018-10-5 13:58:18 | 显示全部楼层

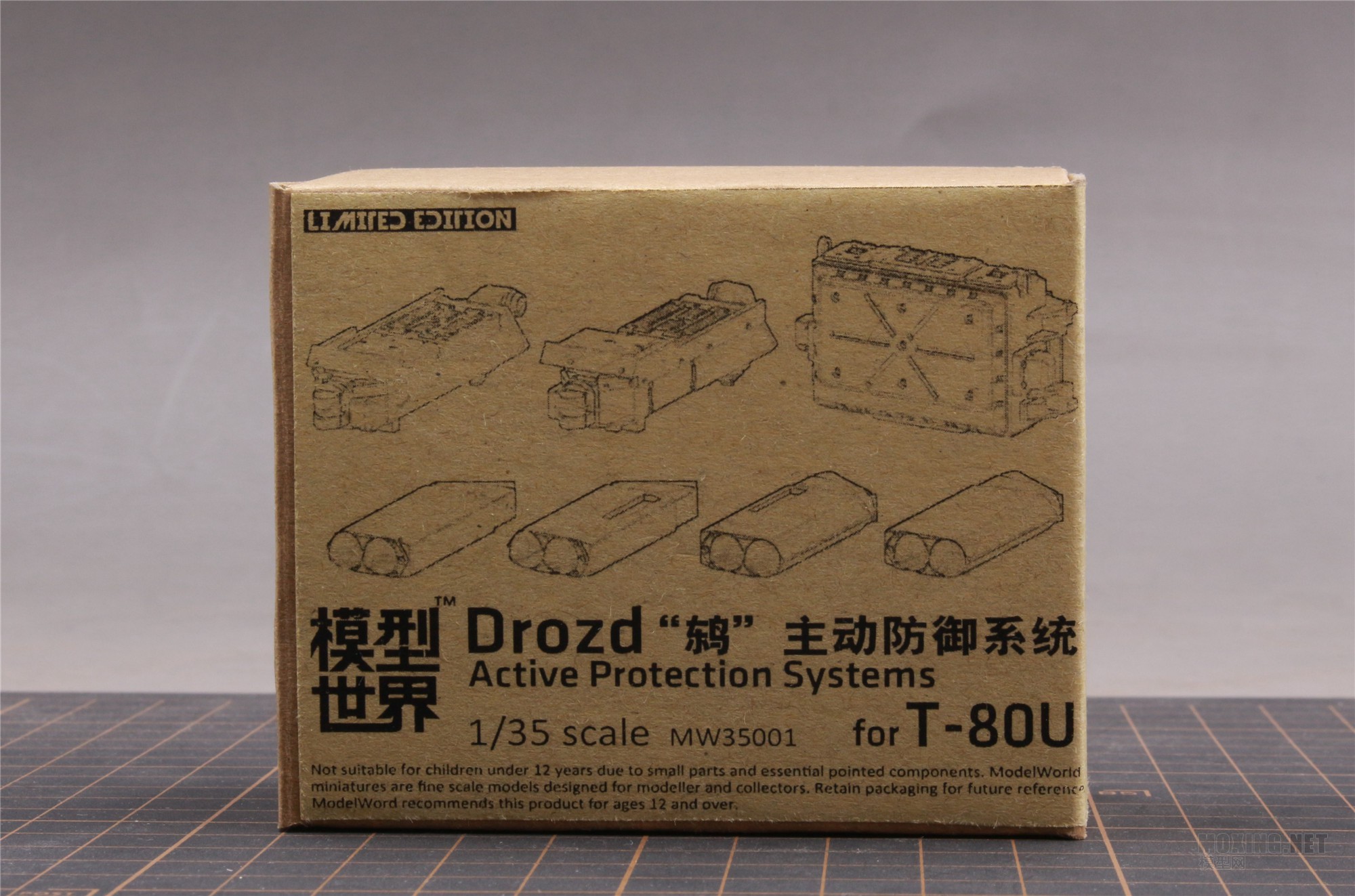

树脂套件采用了飞机盒的包装,封绘线图简明的标注了鸫系统的主要补件。左下方标注了模型世界出品。本套系统主要匹配了T80-U 坦克。而目前市面上小号手的套件已经出货

本套系统主要匹配了T80-U 坦克。而目前市面上小号手的套件已经出货。提前准备好一个素组的80U 进行鸫系统的匹配

包装内部用气泡垫填充,防止空隙过大导致树脂件互相碰撞出现损坏。

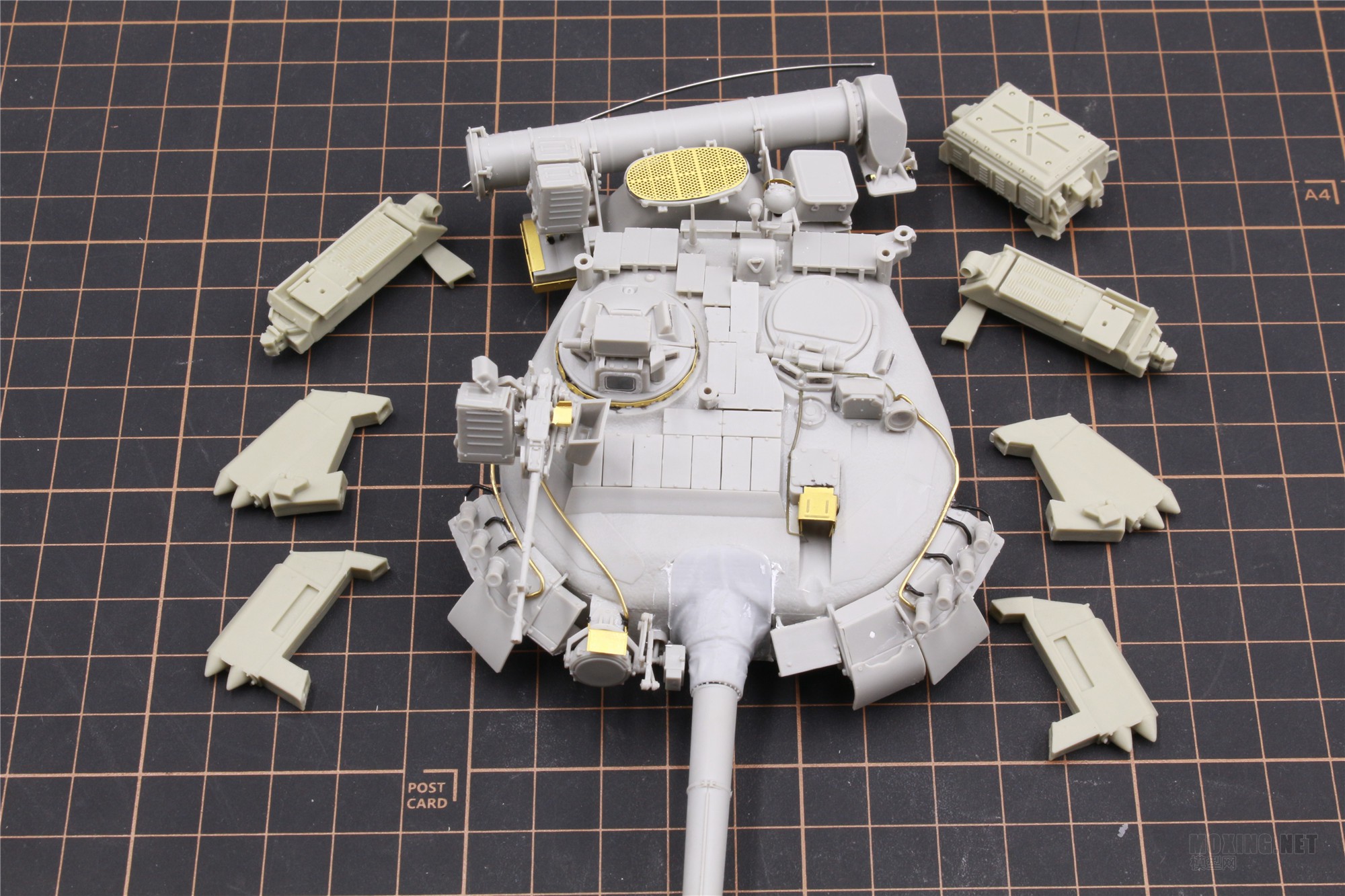

7个树脂件和一根铝管都在小袋子里面。

尽管保护措施欠缺,右侧探测雷达的支架出现了断裂,不过小问题。502修复就可以了

套件包括8部分。9部分是评测版缺失的,深圳交流赛发售的正式版已经添加上了。
1 2  6 7零件为左右两侧 拦截弹发射器
3  5为 足有探测雷达
4 是计算机箱8是探测雷达和计算机箱的主链接线,套件给的是一段铝管
9是计算机箱弯折把手用的铜丝

探测器测算来袭物体速度与位置,主机箱计算到达时间与拦截时间指挥相应方向发射器发射拦截弹,拦截弹在接近处引爆以高速破片实施硬杀伤。


树脂的原件是红腊打印的。
红蜡打印是目前最好的,用来树脂翻模也可以保留其高精度
而树脂件和其翻模的特性决定了其产能问题,所以这一次首批翻模只有100套,也是为了保证模具的精度和品质

之前素组好的80U炮塔。已经提前进行了前装甲的切割处理,以方便安装鸫系统

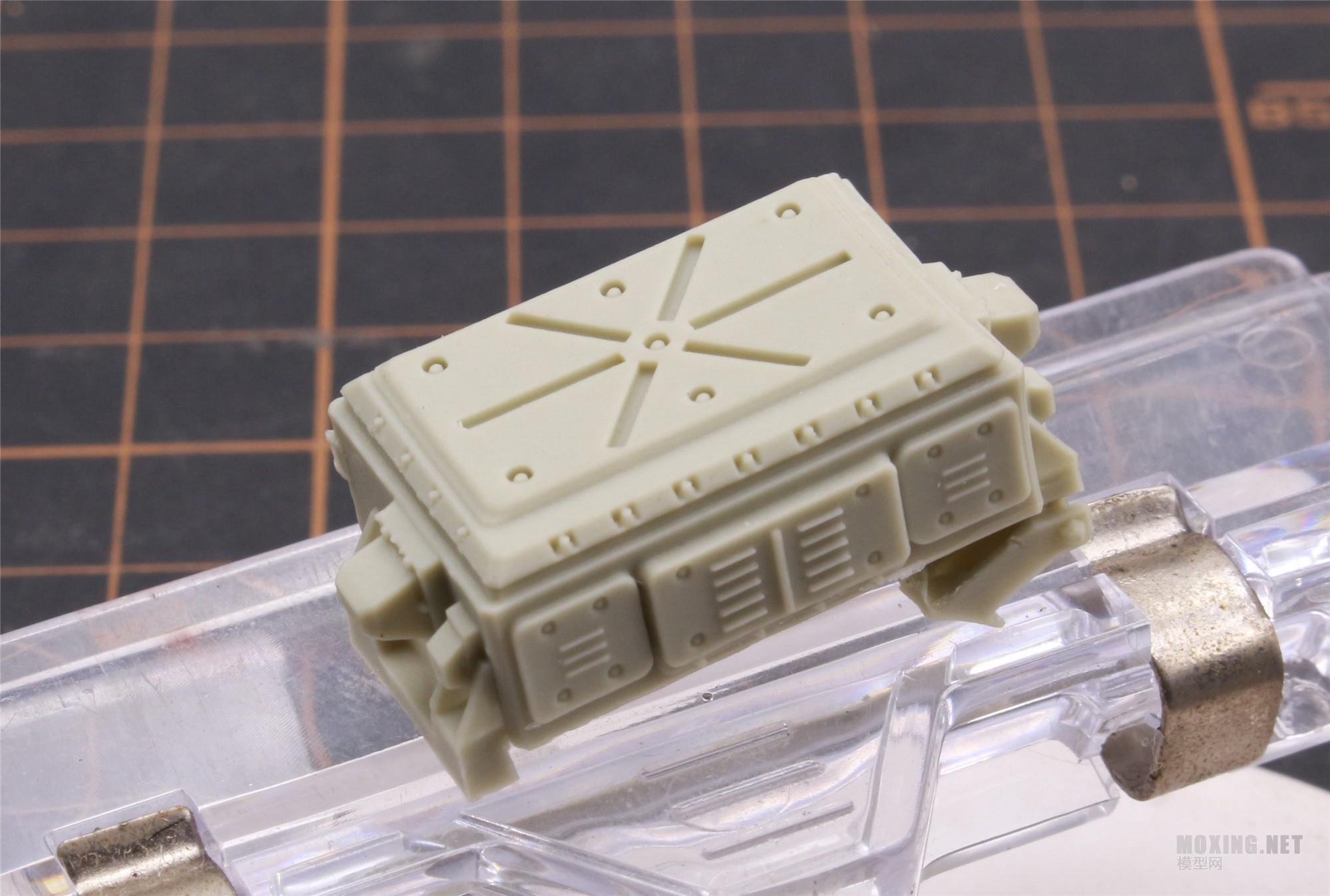

计算机箱上头两侧的把手,看样子应该是红模上做出了把手,但是树脂没翻出来。所以需要0.3或者0.4铜丝进行弯折添加。计算机箱的细节锐度都相当不错,表面干净利索,没有出现毛刺飞边什么的的


计算机箱 底部细节
IMG_8374.JPG IMG_8375.JPG

左右探测雷达的顶部

之前断裂的支架已经502修复

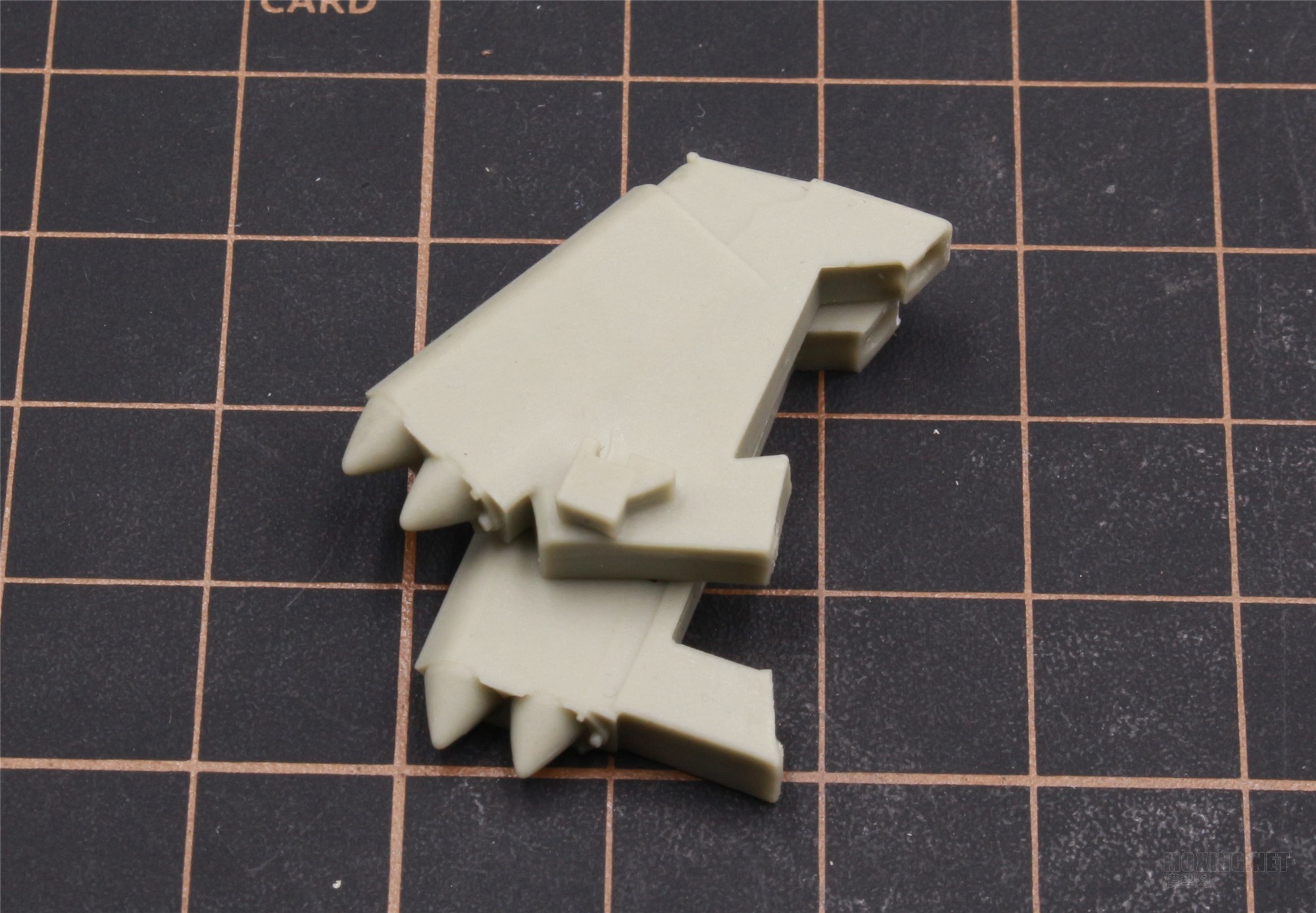

左侧拦截弹发射架。上下两层 采用凹凸口插槽

组合上很简单。也没什么阻碍需要修剪打磨

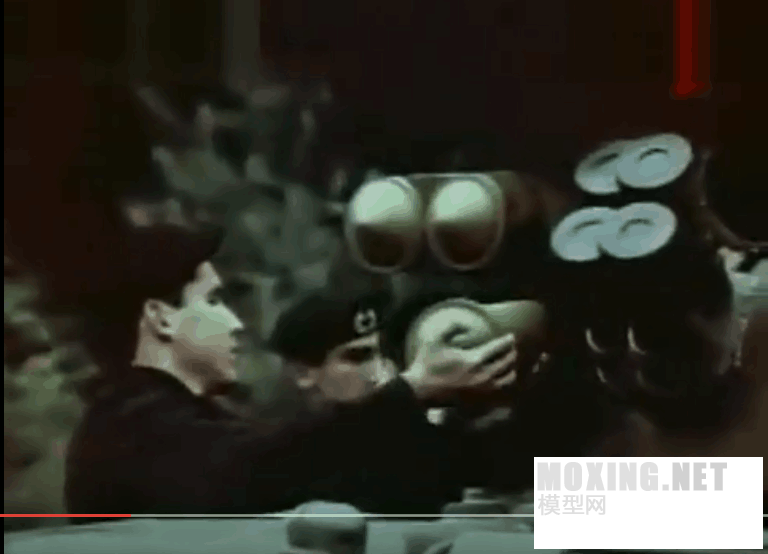

对比纪录片和照片。107毫米拦截弹的弹头  尖度 不大。而树脂件的弹头尖度有些长了

3号标记为拦截弹侧面。可以看到弹头形状

这里还有一个问题 ,安装在80U的鸫,弹头颜色都是红色的,树脂件的弹头发射架开在一体,这样上色和遮盖多少有一些麻烦。

 楼主| 发表于 2018-10-5 13:59:54 | 显示全部楼层
本帖最后由 无敌非典1 于 2018-10-5 18:41 编辑

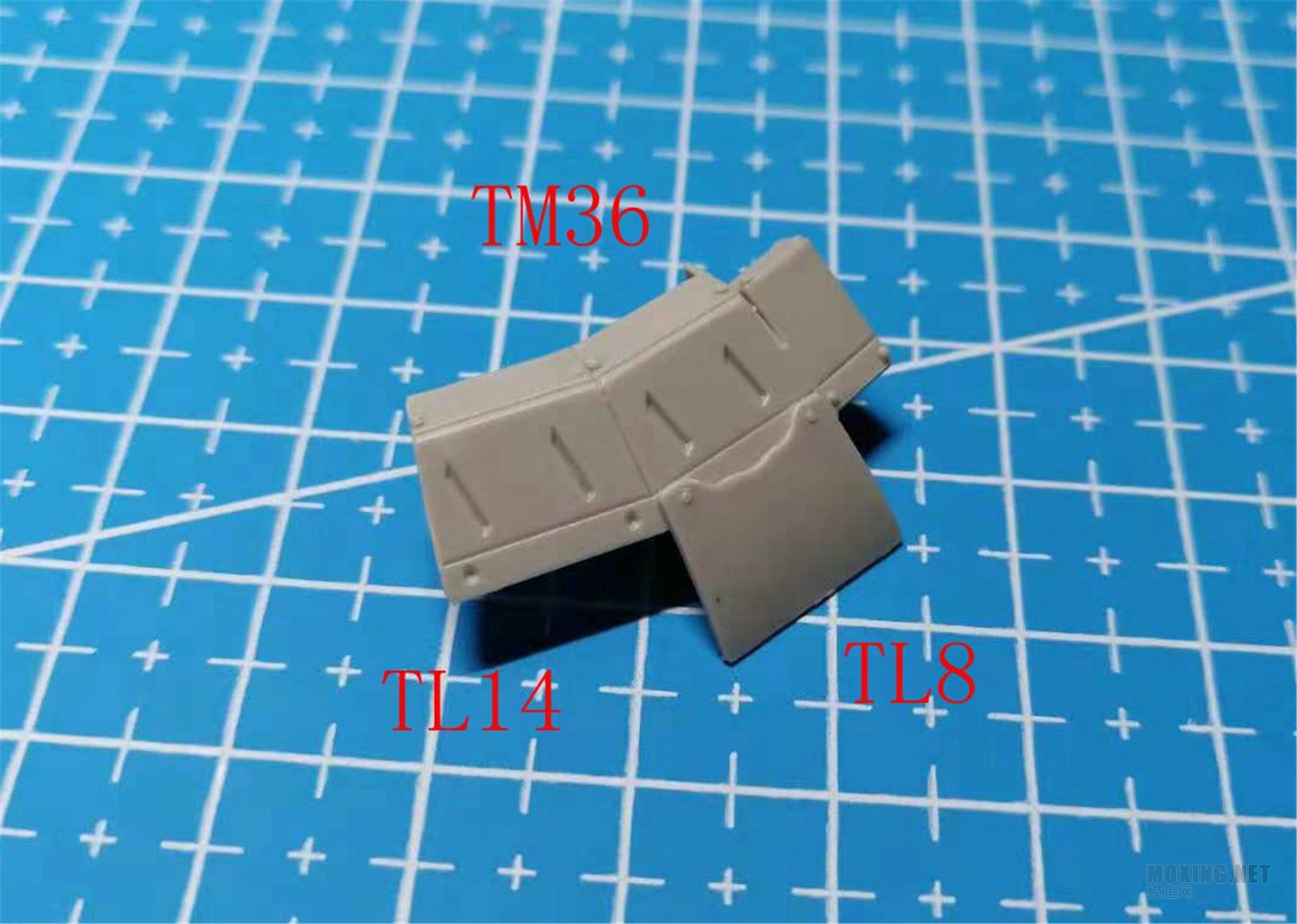

树脂件目前没有说明书,本身几个零件 也比较简单。但是必须要提前对炮塔素组时候进行前装甲的切割,才能顺利安装,经过跟毛胖子的几次沟通了解,结合号手说明说,整理了一个简单的前装甲的切割说明

 楼主| 发表于 2018-10-5 14:07:39 | 显示全部楼层

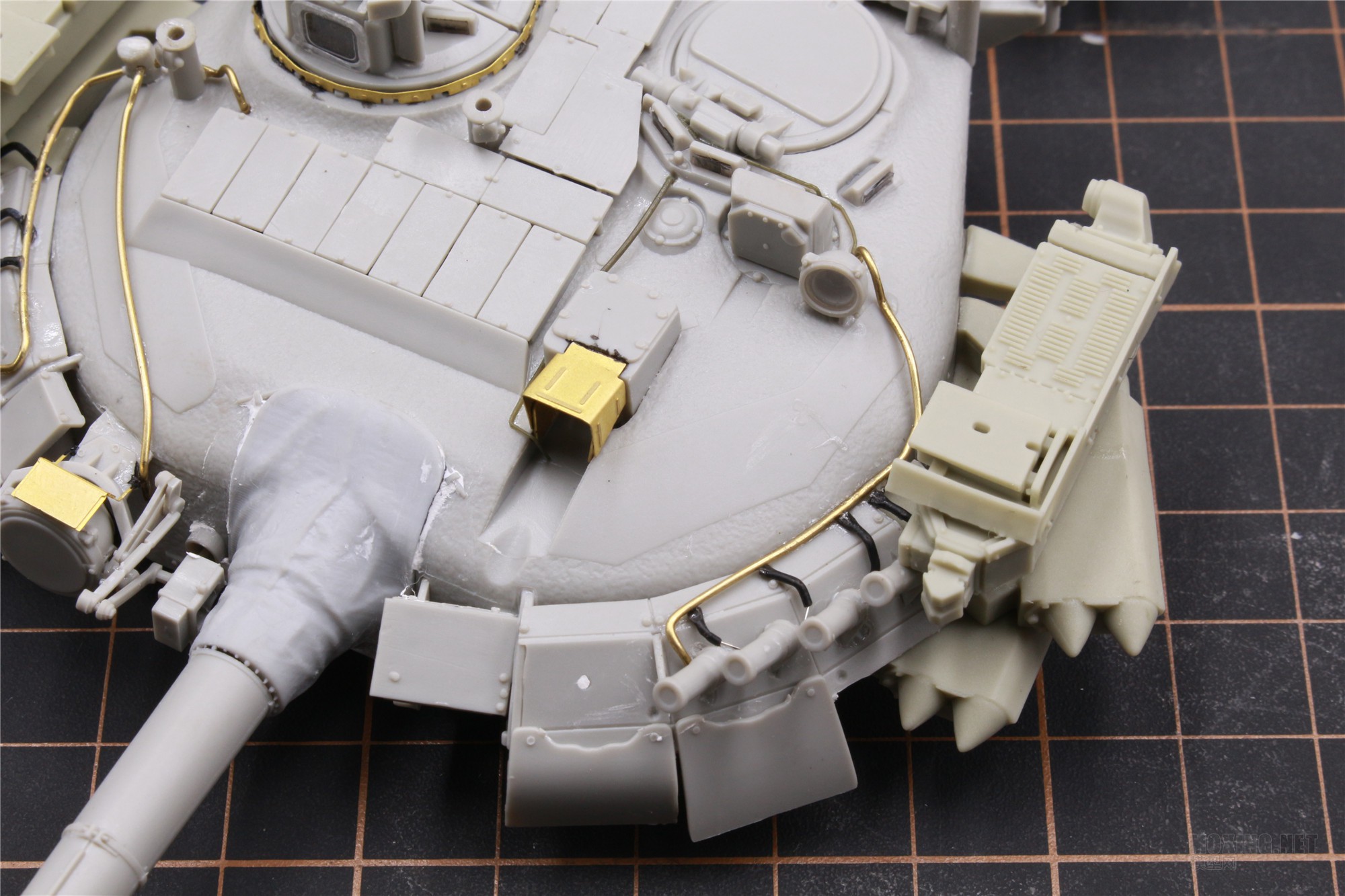

提前组装好的号手T80U的炮塔。素组时候还不知道炮塔前装甲需要切割,所以都直接粘死了。开始进行炮塔管线的添加。实际来说0.8 的铜丝是最合适的管线粗度,但是0.8的粗度比较难弯折。换用0.6 的比较好塑型

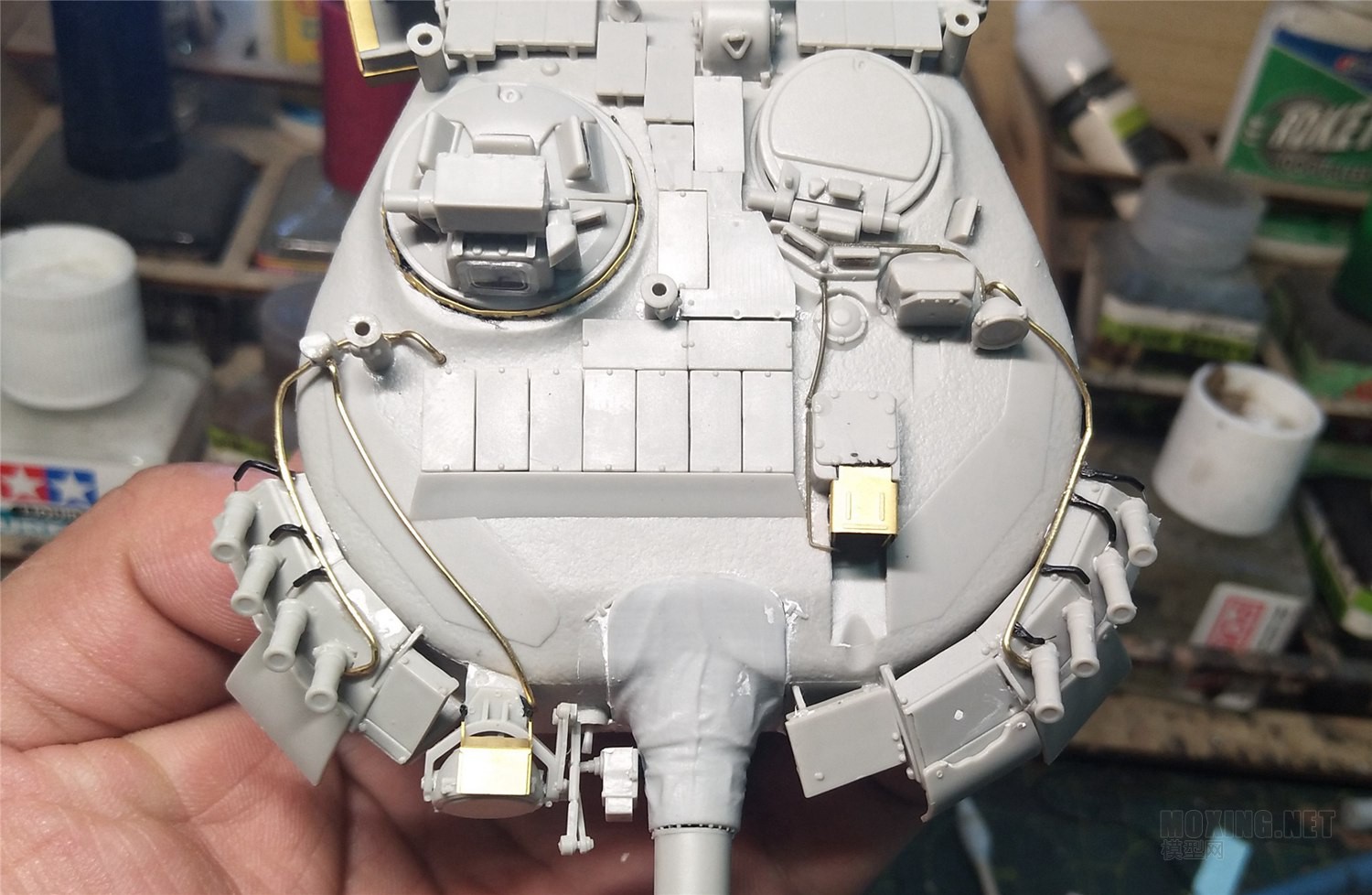

号手80管线添加完成

强拆前装甲,进行切割作业

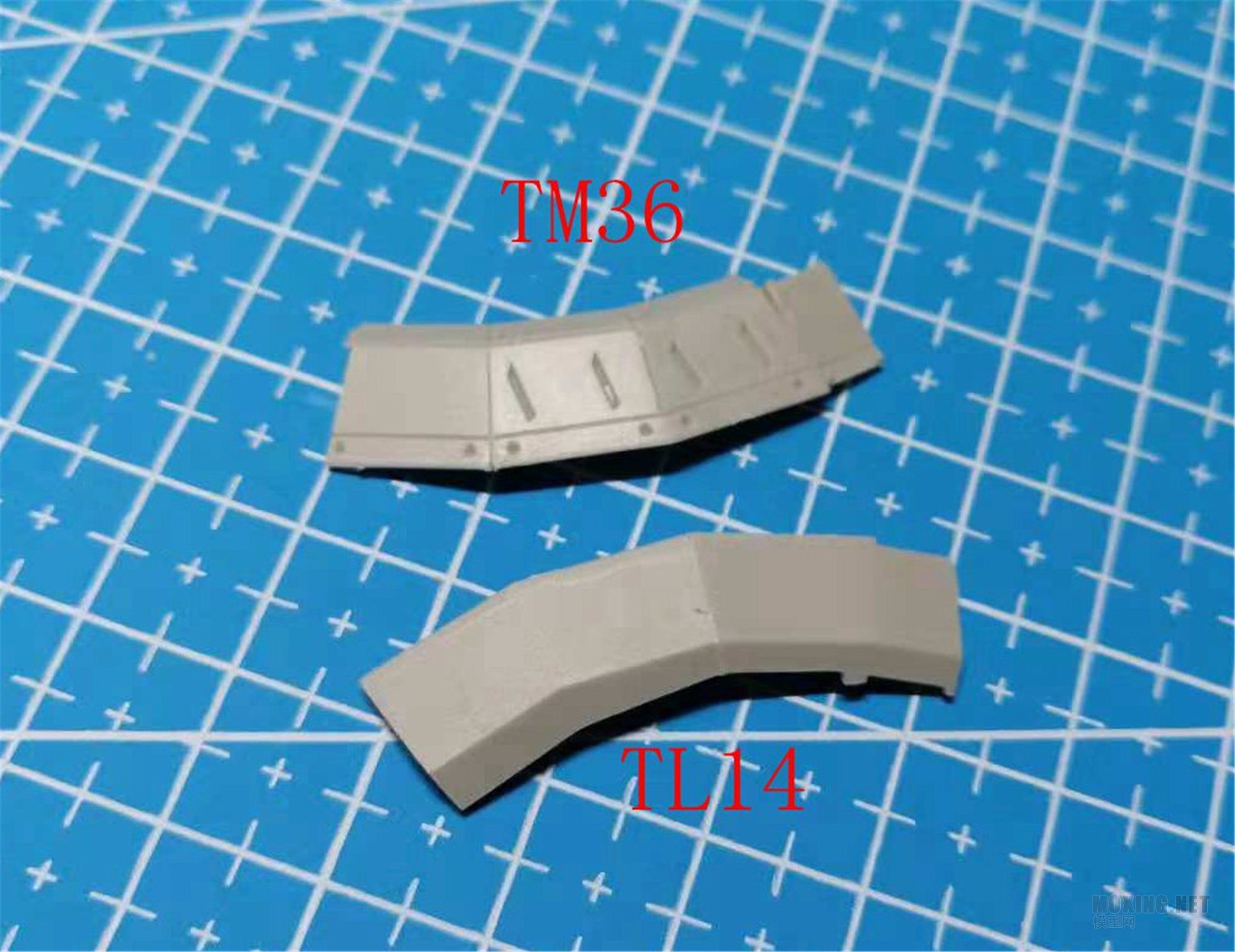

炮塔两侧前装甲切割完成,打磨修正

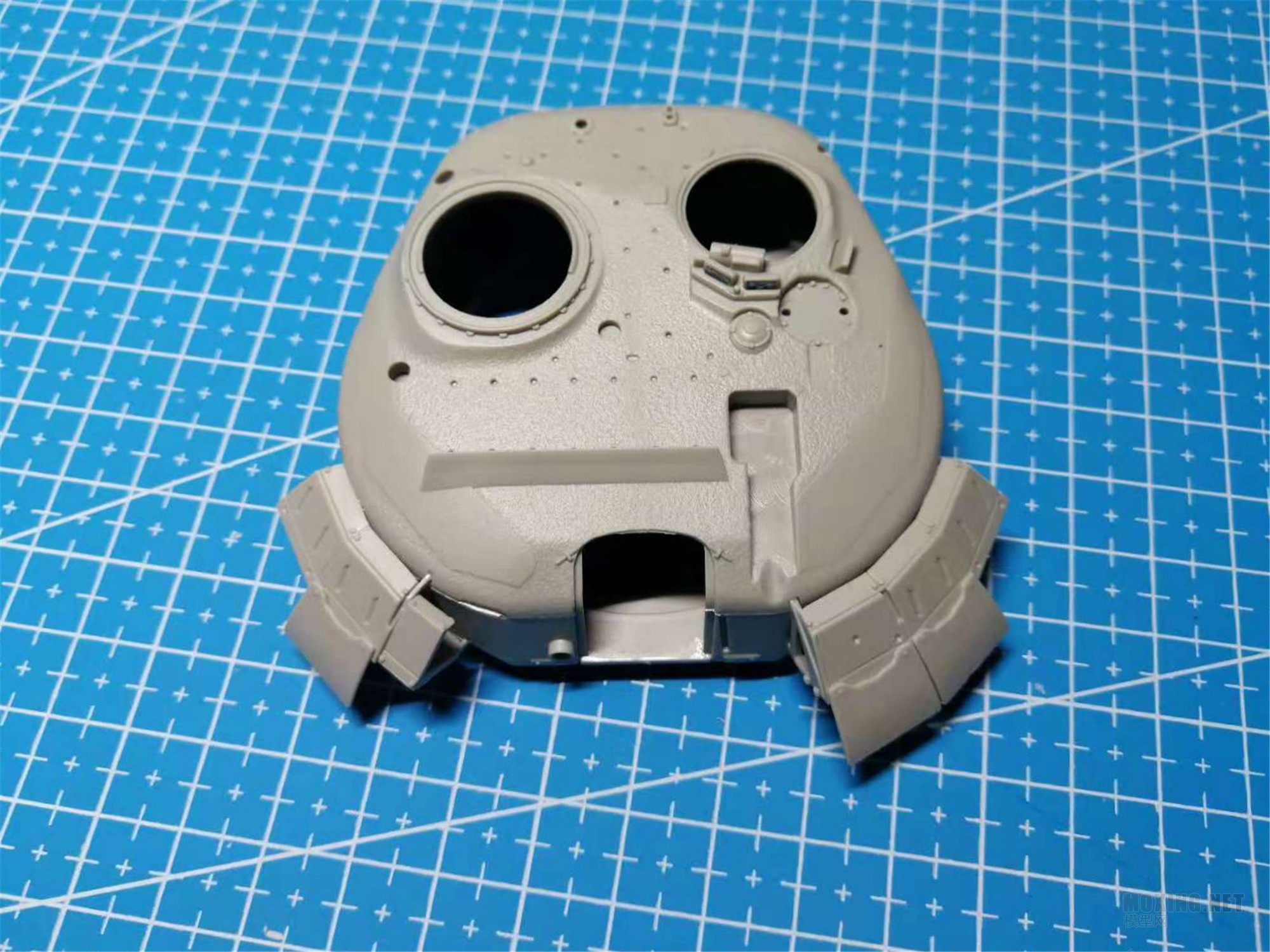

切割完成后的炮塔样子


 楼主| 发表于 2018-10-5 15:30:50 | 显示全部楼层
左右两侧拦截弹组装十分简便,凹槽内滴上502 按扣一下就可以了

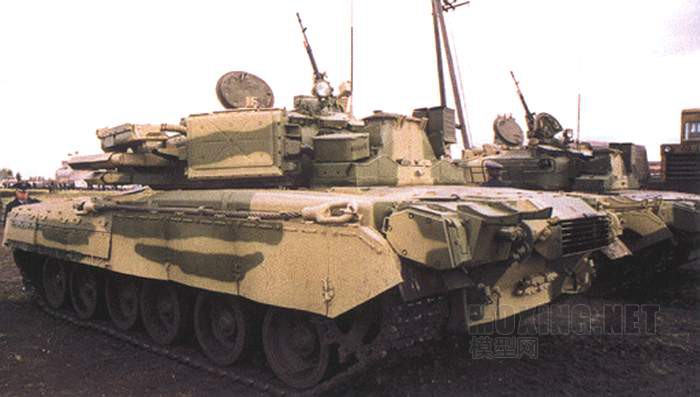

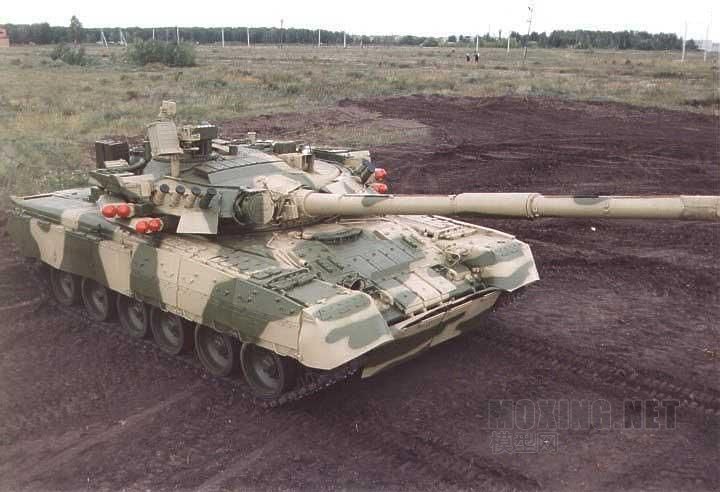

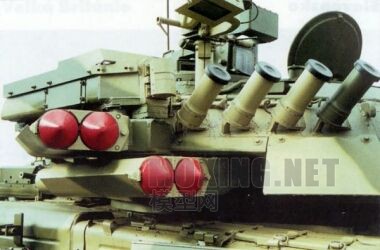

安装位置可以参考下这张实车图

比对好炮塔位置。点502粘合。树脂件的建模炮塔基础就是号手09525的炮塔,也是用了部分3D扫描。树脂件跟炮塔的贴合度还是很高的

注意拦截弹发射架跟前装甲和烟幕弹的位置关系

另外一侧的发射架位置

左右探测雷达的安装,可以看到T型加强筋的凹凸槽结构

红模这里会看的更清楚一些

在前装甲组装切割到位的情况下。探测雷达可以很轻松的插进T型凹槽内。两个探测雷达的方向跟炮管是成水平方向的。

这线图上也可以很清楚看到雷达与炮管之间的关系

另外,雷达的前端跟烟幕弹会有轻微的阻碍关系。特别是前装甲粘结时候的位移跟烟幕弹角度太高的时候。可以将探测雷达后移来避免这种阻碍发生




 楼主| 发表于 2018-10-5 15:32:05 | 显示全部楼层

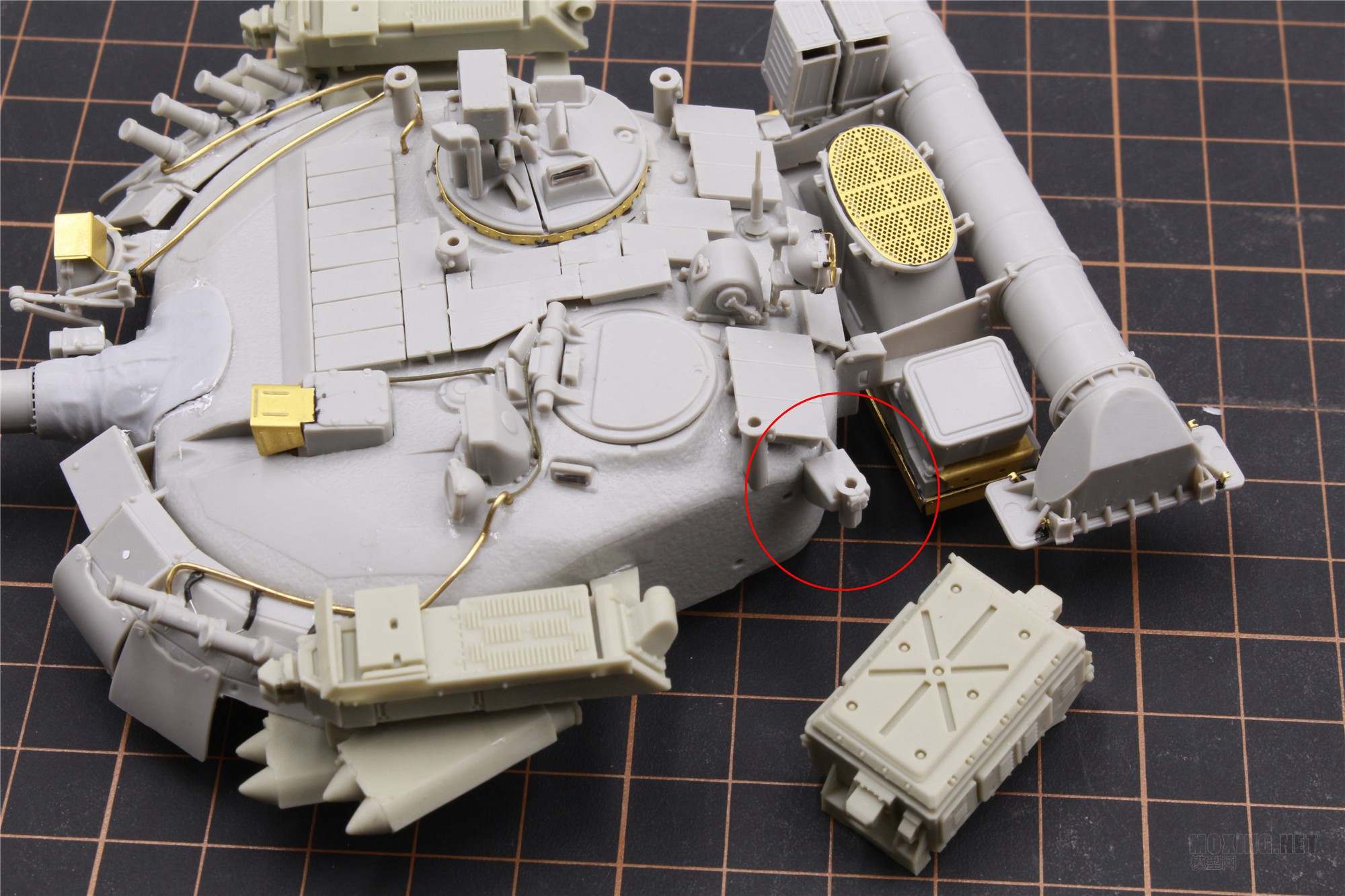

安装计算机箱 ,需要将侧面的高机安装底座切除

用铜丝弯折好把手安装到计算机箱的两侧

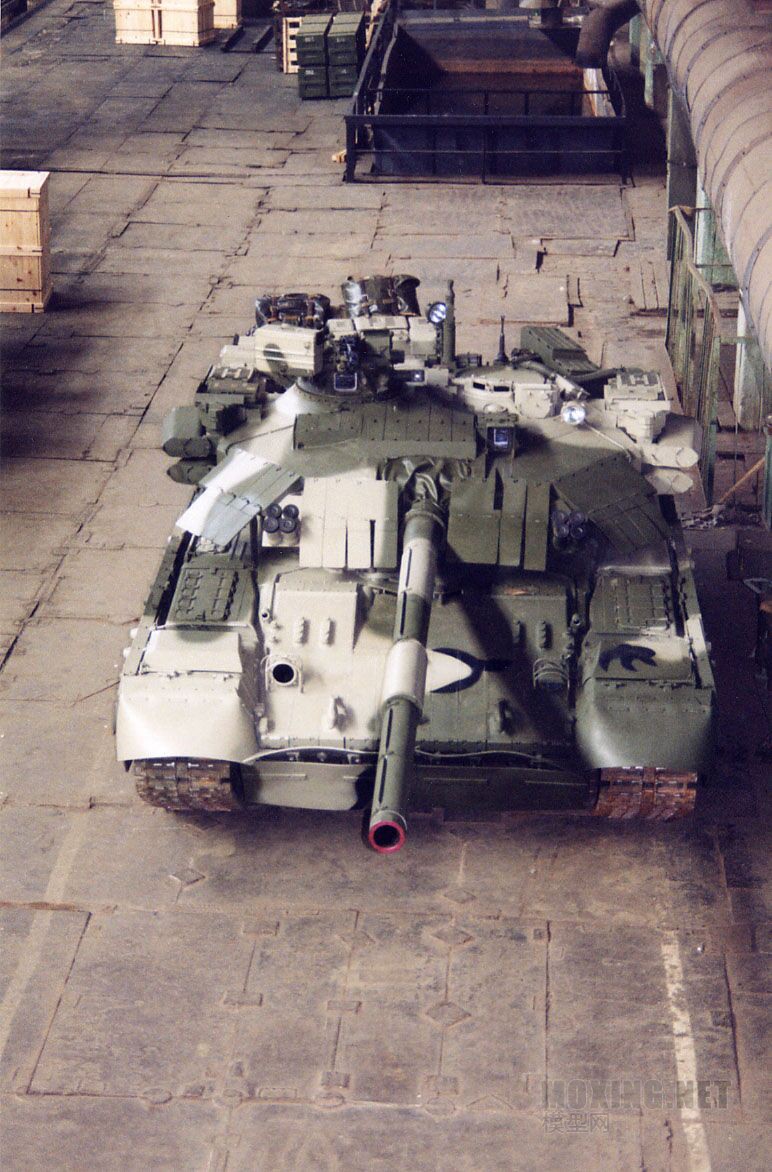

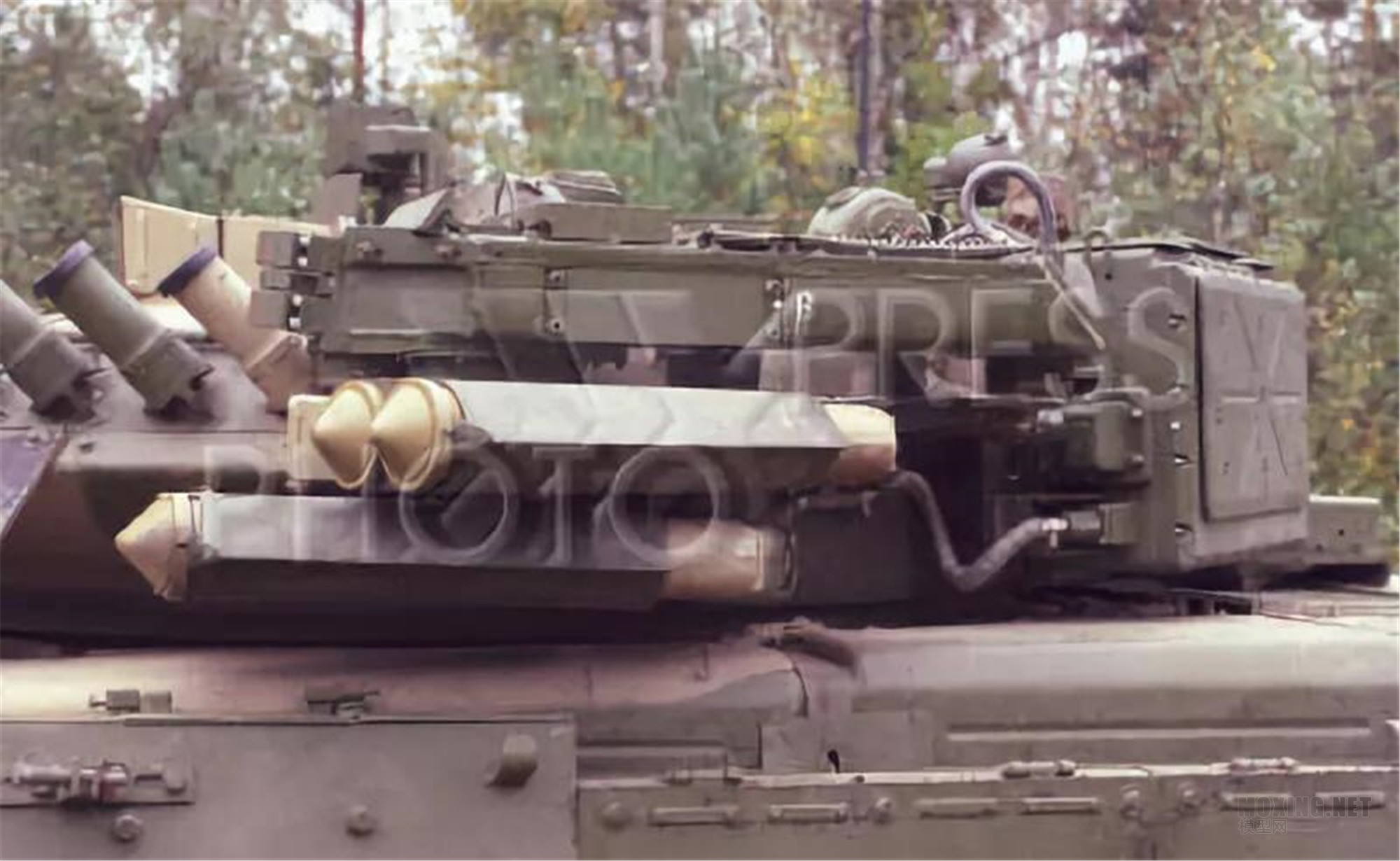

计算机箱安装位置的实车图

在安装模型时候,上面两张图还没有找到。只好根据经验和模型零件之间的相对关系进行了猜测安装。万幸安装位置没有出错

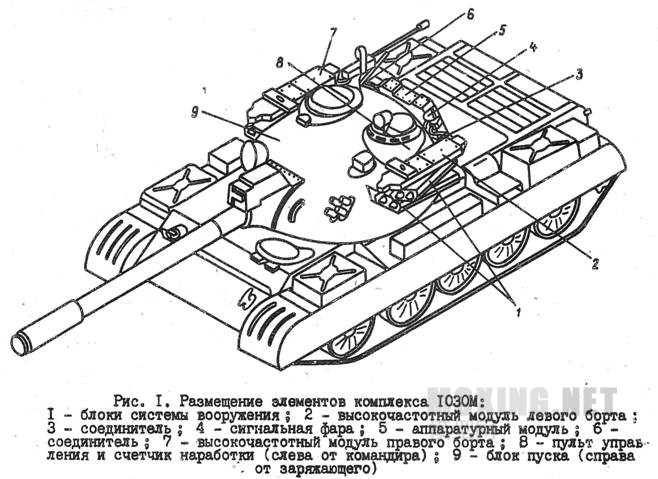

最后就是计算机箱跟两边探测雷达 拦截弹发射架之间的管线连接了。T55AD的鸫系统 管线部分有清楚的连接方式,可以看到探测雷达跟计算机箱直接一个粗线链接。两个发射架各有一根线集成为一根线跟计算机箱链接。

管线的改造就先按照T55AD的鸫系统进行改造

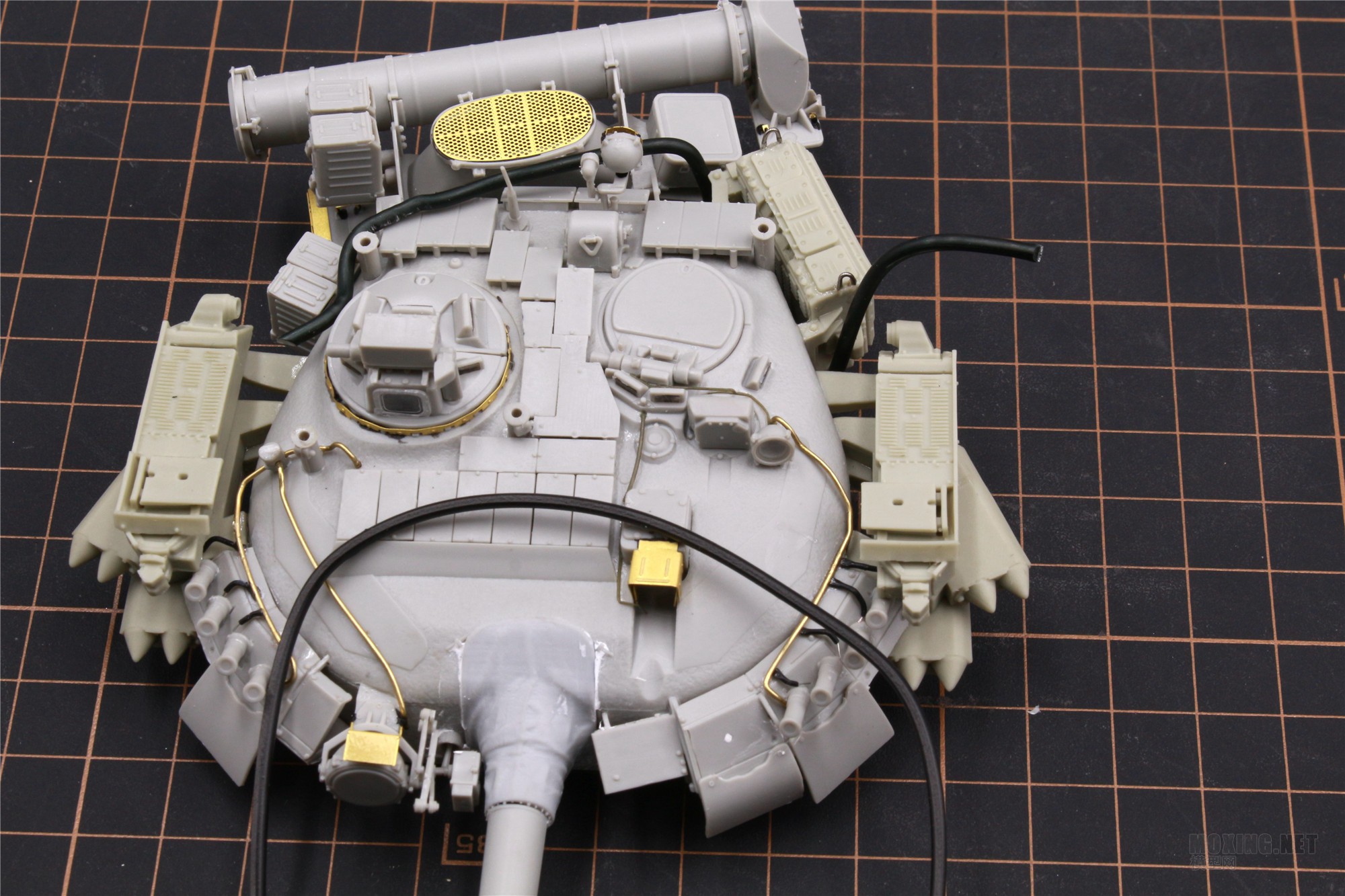

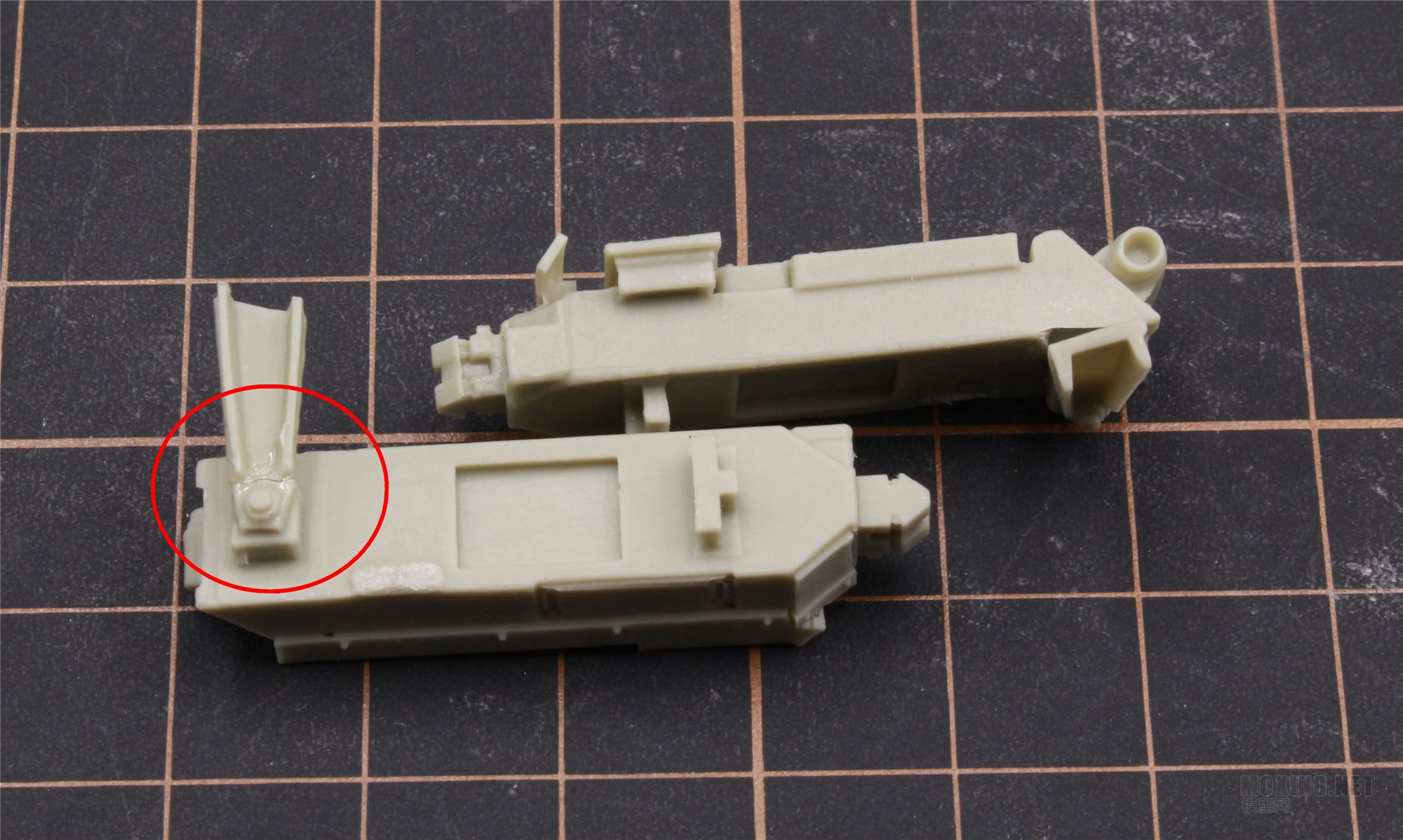

首先制作探测雷达和计算机箱之间的主连接线。套件提供的铝条 塑形上比较难用吧,因为炮塔形状和尾部装备原因,多次弯折后很容易顾头不顾腚。这样我换用了黑色胶管

黑色胶管比较容易弯折,也很方便的进行塑形,制作起来会更加快速

探测雷达的连接线接口比较明显,可以很方便插入粘结

计算机箱的连接口比较隐藏,需要将管线一点点修剪长度后弯折插进去

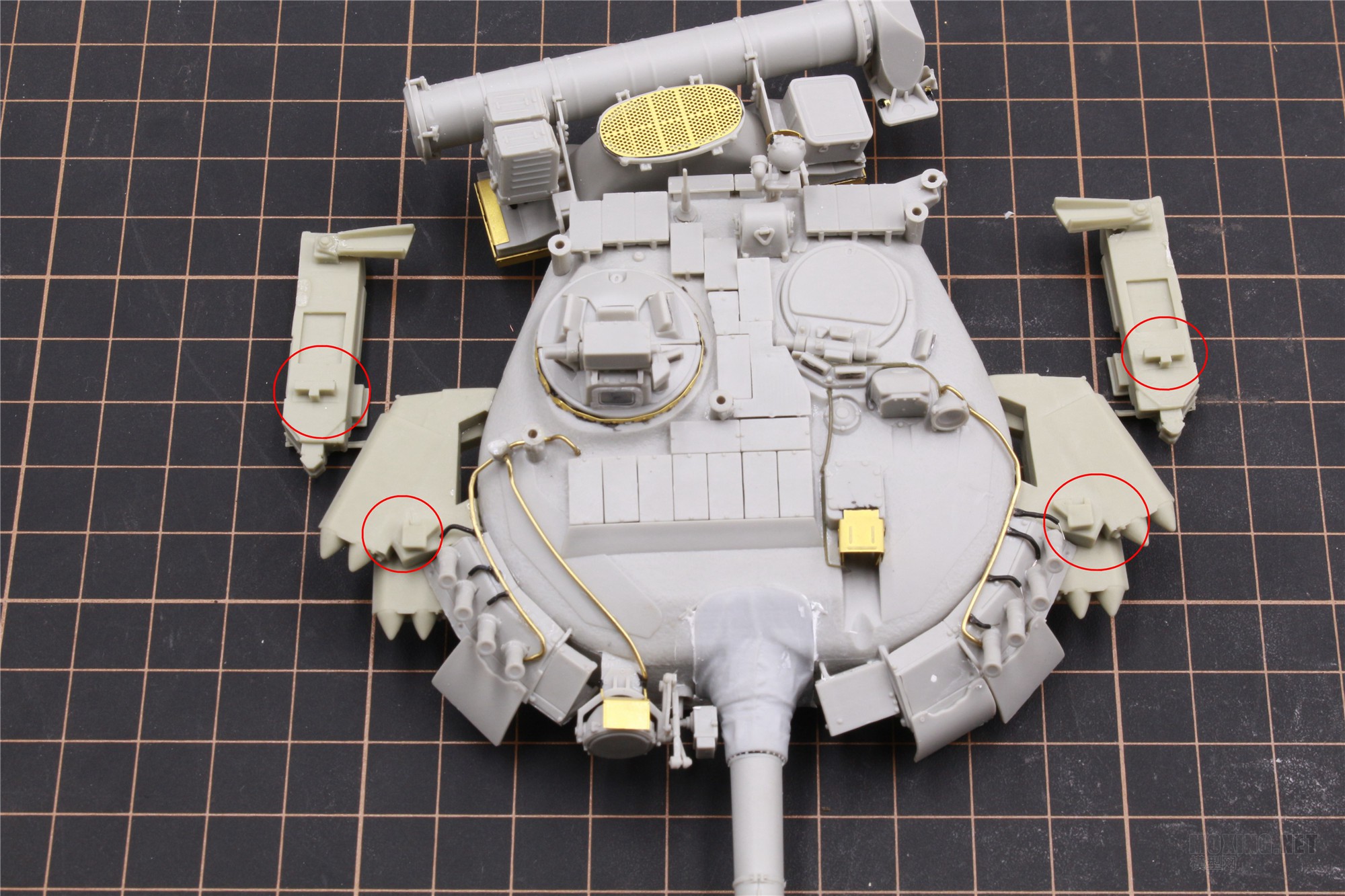

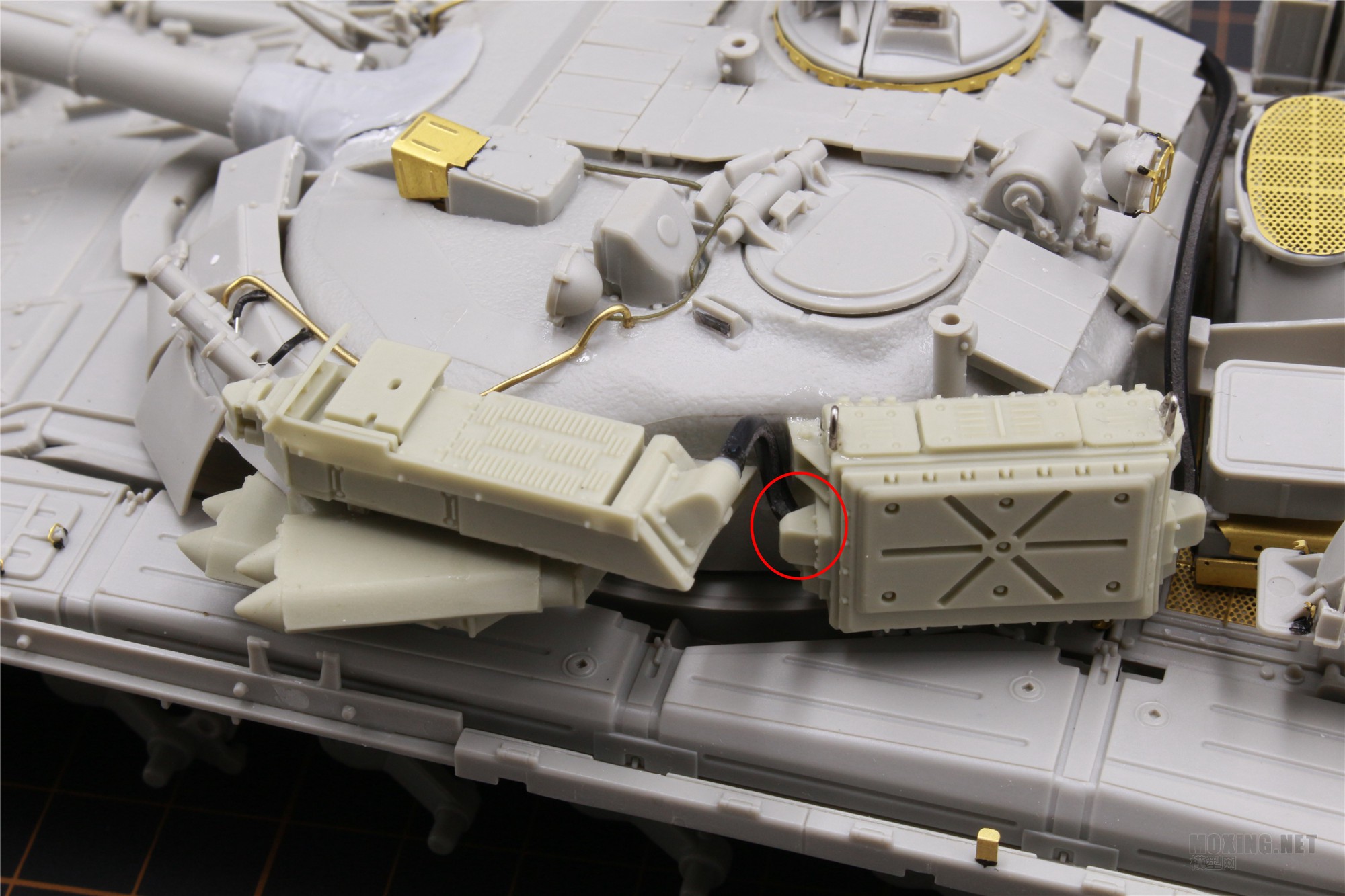

注意红圈连接处

红圈是连接处

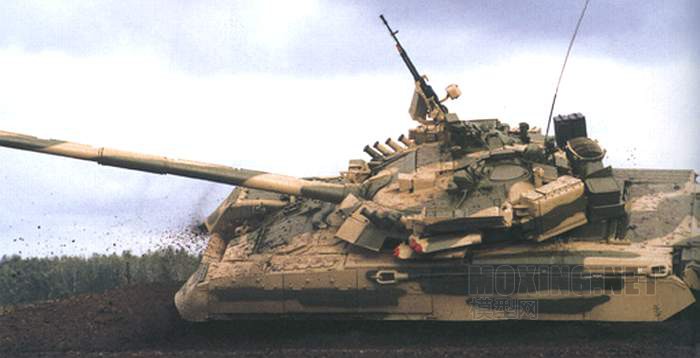

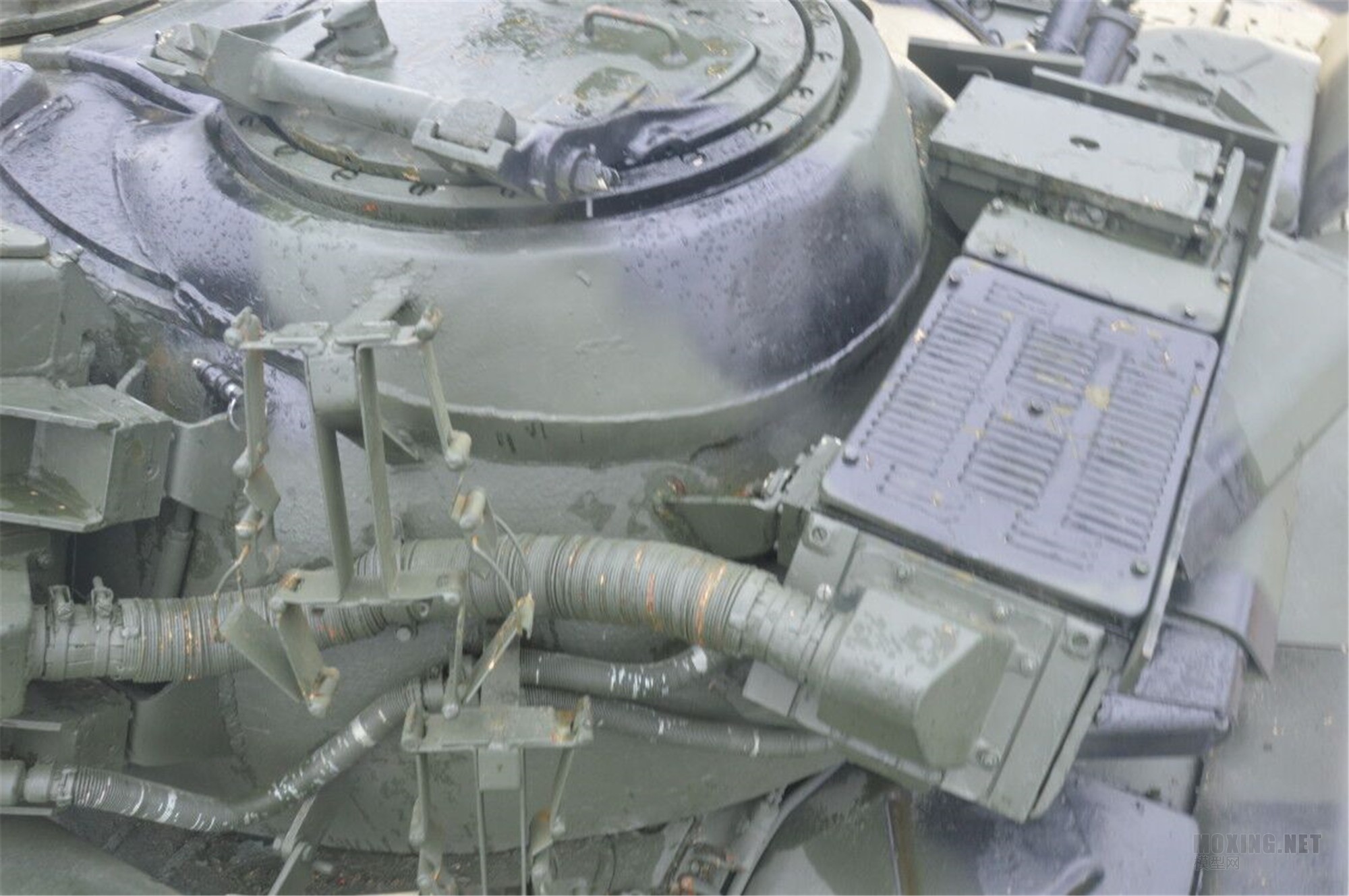

而之前查找资料时候怎么也没找到80U 鸫系统管线图。一度认为80U的鸫系统指只是安装了一个模型、直到查找到这两张图片,确认80确实实装过鸫系统。





 楼主| 发表于 2018-10-5 15:32:56 | 显示全部楼层
本帖最后由 无敌非典1 于 2018-10-5 19:21 编辑

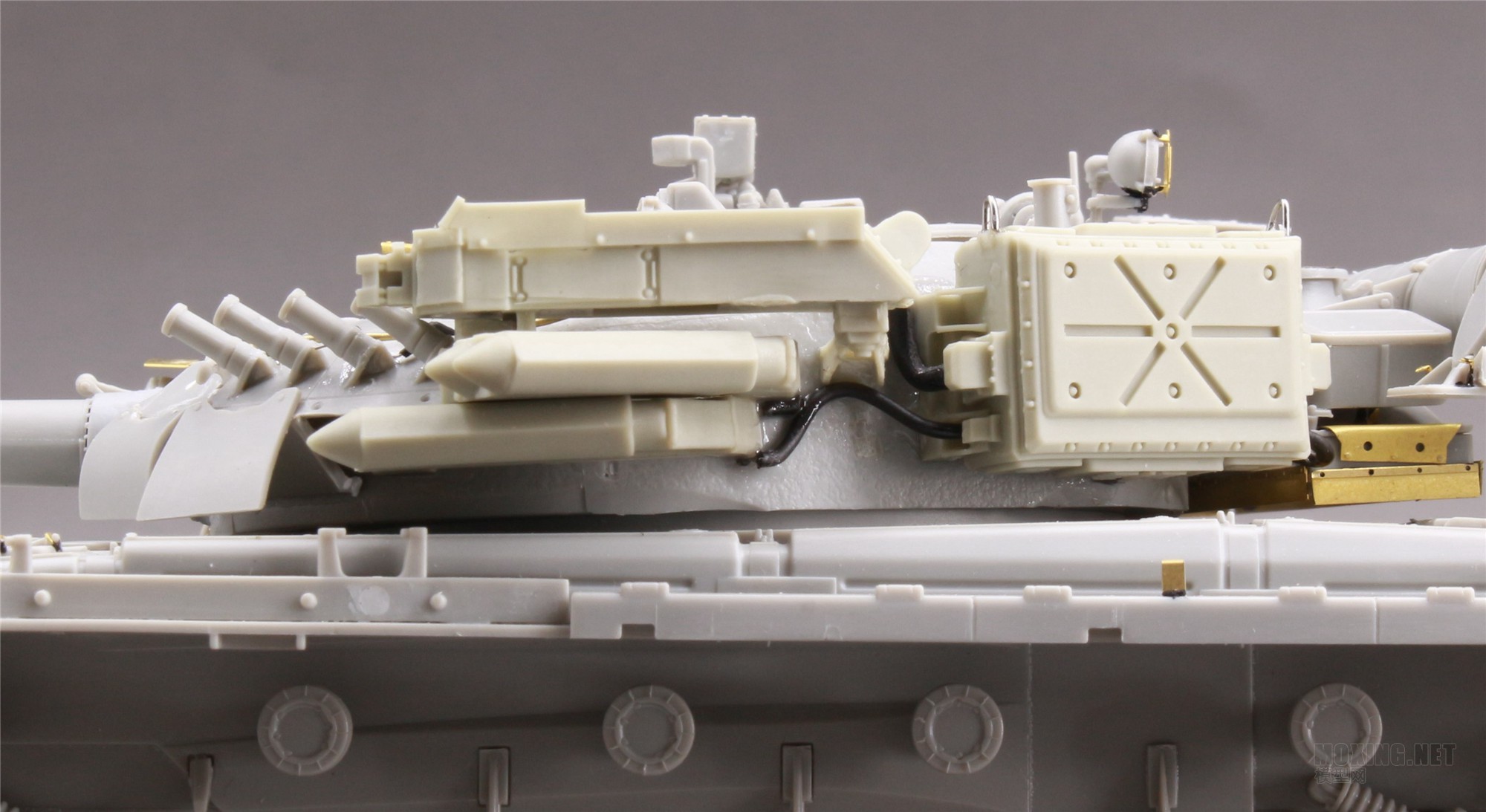

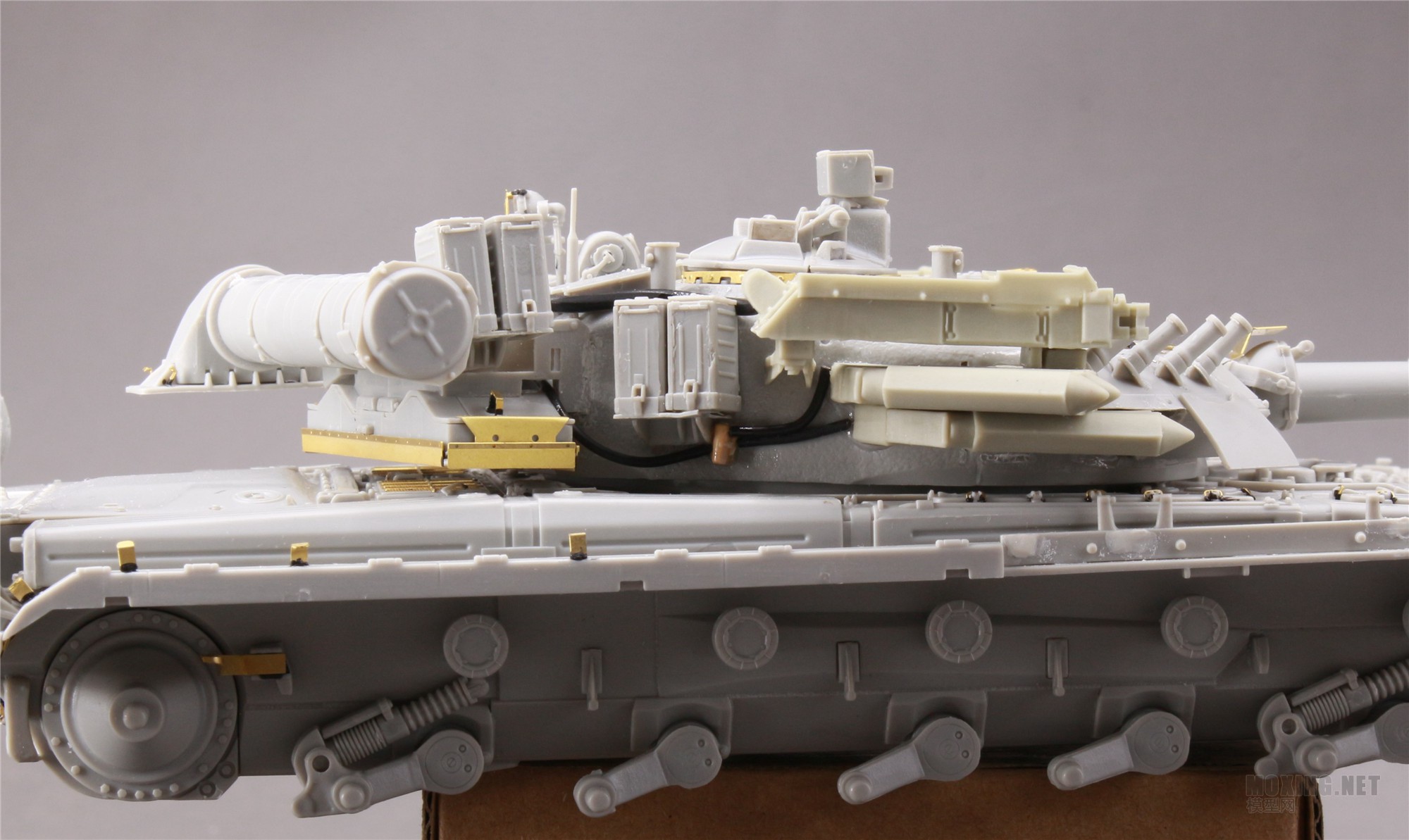

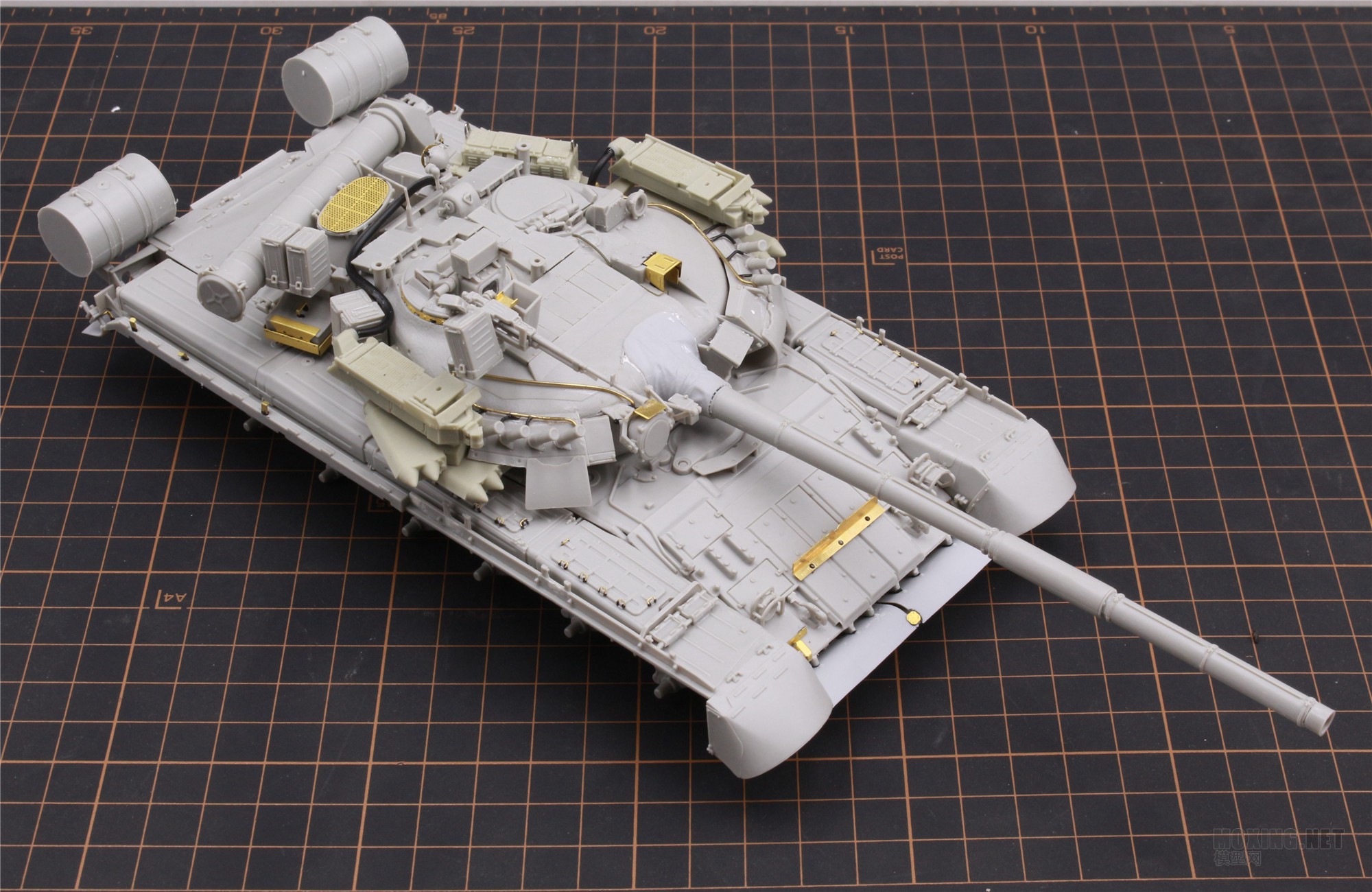

鸫主动防御系统安装完成

 楼主| 发表于 2018-10-5 19:21:45 | 显示全部楼层
制作总结
本套树脂套件的锐度很好,没有变形,飞边等问题,树脂件的分件合理,方便组装。 因为炮塔匹配使用的3D扫描,安装炮塔上很顺利。解决了鸫系统的模型化问题,也让玩家在制作T80U,T84,T55AD等模型时候有了一个新的装配选择。树脂材料选择有点偏硬,在切多余水口部分时候能感觉到有些脆。弹头形状太尖,而且一体开模在发射架上,后期上色比较麻烦。
因为鸫系统的参考图片并不多,系统各个部分的连接管线和连接方式在套件里也有所缺失。期待后期做出正式说明书时候会增补上。
