[陆军装备] 【模型网评测】CAMs战甲模型-1/35维克斯6吨轻坦克B型早期型-中华民国(CV35-004)

[复制链接]
发表于 2017-4-30 00:53:24 | 显示全部楼层 |阅读模式

马上注册模型网

您需要 登录 才可以下载或查看,没有帐号?注册用户

x
本帖最后由 手榴蛋Patrick 于 2017-5-1 00:12 编辑

感谢 (CAMs战甲模型) 提供评测样品,本文由www.moxing.net(模型网)独家刊发,其余网站欲转载请注明出处及链接。
简介

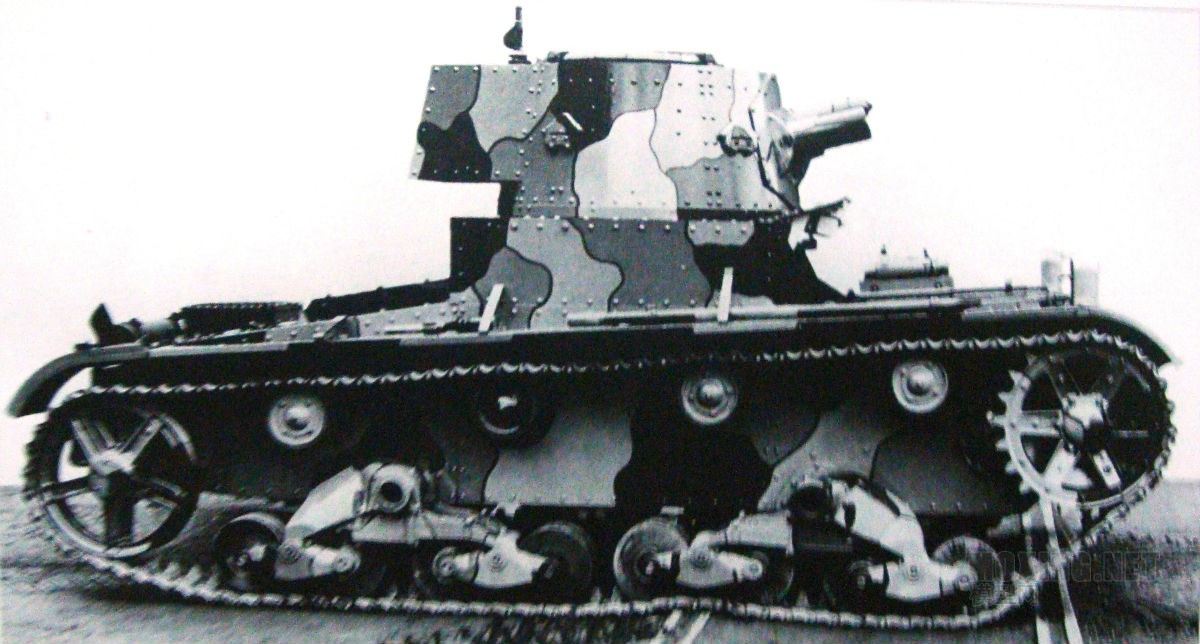

维克斯6吨坦克,是英国维克斯公司在1928年设计的轻型坦克。此款坦克虽然没有被英国陆军采用,但是其创新且优秀的设计却被其他国家所欣赏购买并修改自制,虽然产量仅有153辆,但如果纳入他国授权生产的数量,其家族生产量高达12000台以上,成为二战前除了雷诺FT-17以外全世界最普遍的坦克。
维克斯六吨坦克的武器装备有两种配置。
第一种是称为A型的双炮塔。每个单人炮塔装备一挺0.33吋维克斯机枪。
第二种是称为B型的单炮塔。炮塔内有俩人,操控一门QF3磅短管加农炮和一挺同轴的0.33吋维克斯机枪。

战史

1935年,民国政府购买了第一批12辆和第二批4辆维克斯6吨型坦克,1936年又购入了第三批4辆维克斯6吨坦克,其中第三批的4辆装有电台,共计20辆。 车身序号VAE800-VAE811,VAE845-VAE848和VAE1148-1151。这些被名命为炮战车的坦克全数被编入新设的战车营服役。1937年5月,战车营扩编为装甲兵团。六吨坦克群被编入战车第1连(虎连),并参与2个月后爆发的全面性抗日战争。

      1937年8月淞沪会战的巷战中,虎连坦克在敌炮火隔绝伴随步兵的情况下被击溃,损失3辆坦克。其中,20日虎连连长郭恒健少校,沿用一战英军坦克指挥官典型的英勇行为,在车外指挥坦克前进,并在弹雨中往返敦促步兵上前增援时饮弹壮烈捐躯。另外编号58坦克, 车身序号VAE807,坠河被日军掳获。22日暂时兼任虎连连长的战车第2连 (龙连)连长郑绍炎少校与部属二人在汇山码头被日军步兵炮伏击阵亡,座车被日军掳获。

      淞沪会战后虎连坦克被编入1938年新编的第200师并扩编为新编第11军。然后装甲部队自第200师抽离并重建装甲兵团直属军部。随后装甲兵团在兰封会战中损失了3辆六吨坦克。1939年2月,新编第11军更改番号为第5军。装甲兵团随军部继续对日作战。部队休整时会出现在成都陆军机械化学校内鼓舞士气。

性能数据
战斗全重:7.3吨
车长:4.88米
车宽:2.41米
车高:2.16米
成员:3
装甲厚度:5毫米-13毫米
武器:47毫米口径3磅炮,备弹50发
         7.7毫米机枪



 楼主| 发表于 2017-4-30 01:07:46 | 显示全部楼层
2.开盒照

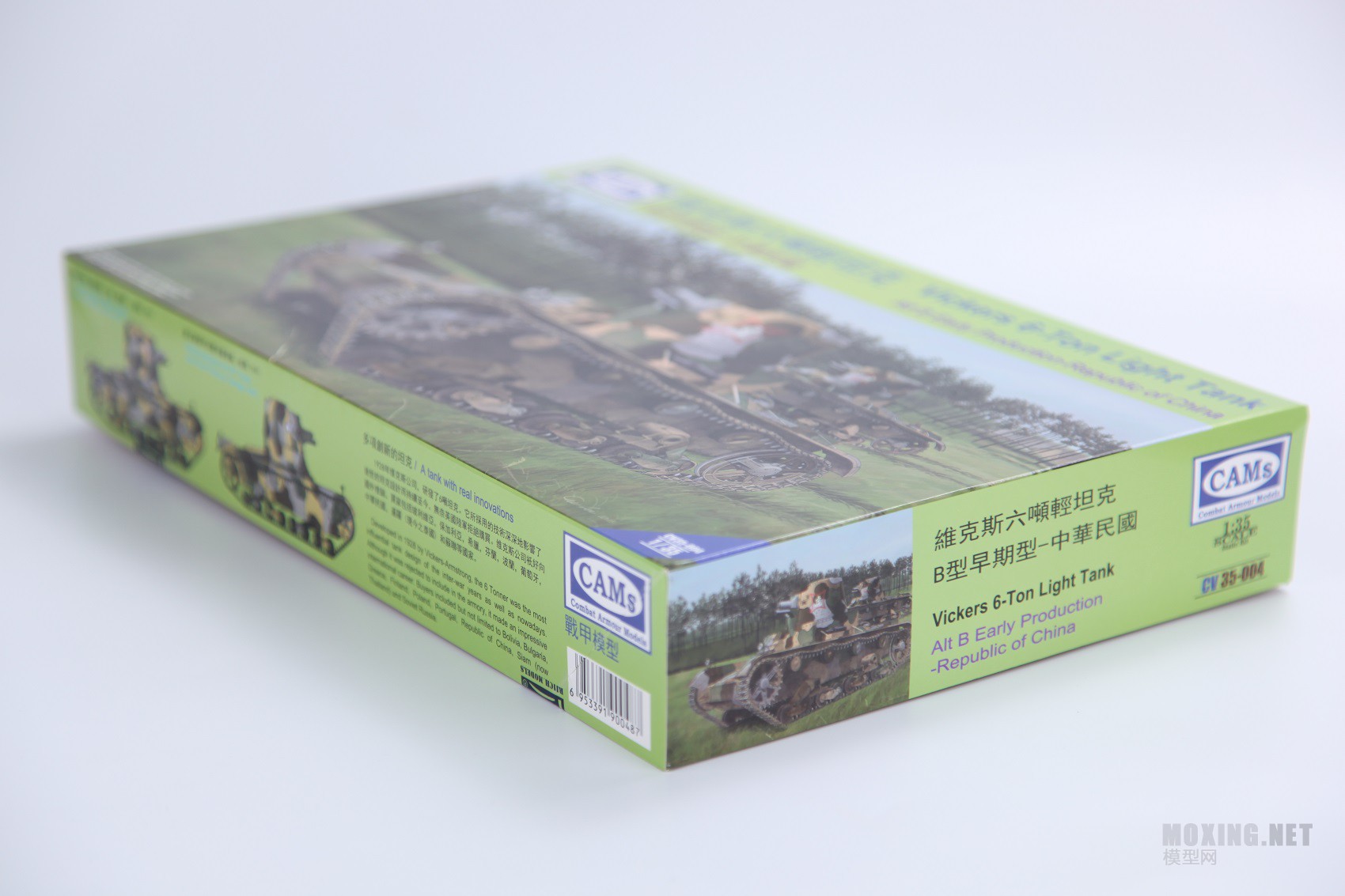

正面大图,封绘色彩鲜明,绘制的是1937年驻守在南京的两辆行进中的虎连战车。

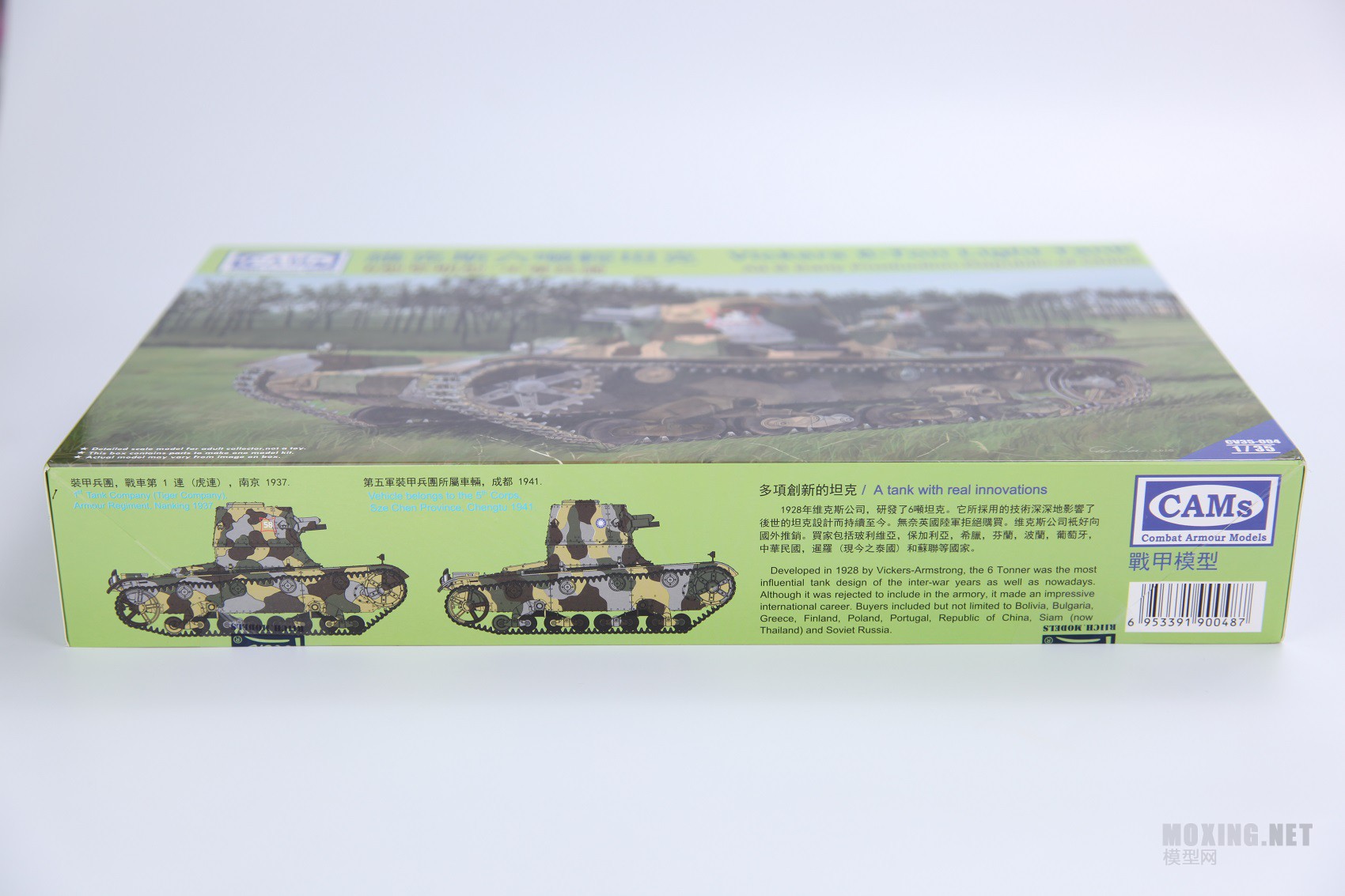

侧面给出了维克斯6吨轻坦的简介,和两款具有代表性的涂装彩绘侧视图。

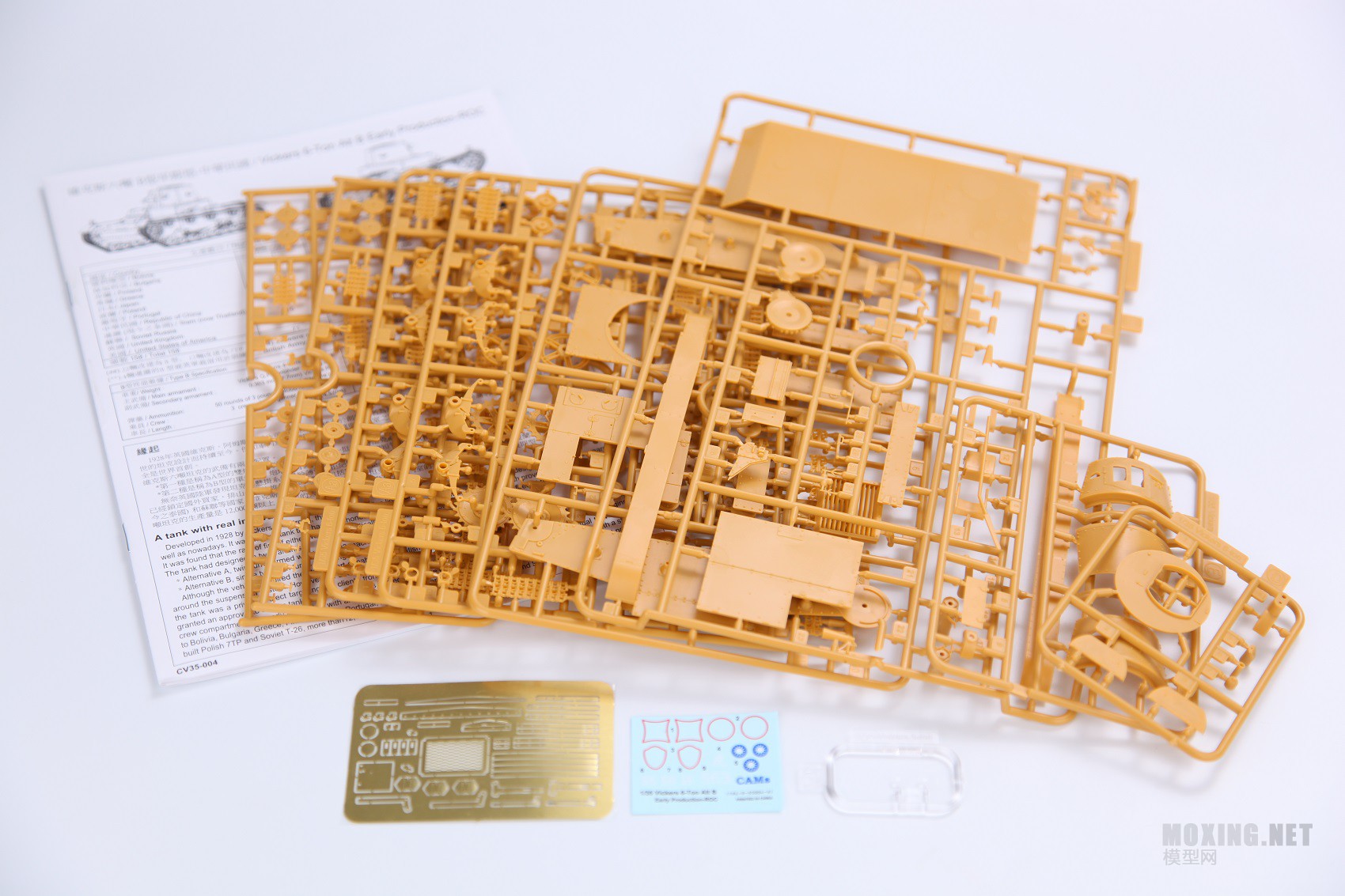

开盒照
坦克较小,所以板件也不多,感觉并不复杂。
套件共有8枚普通塑料板件,1枚透明件,1张蚀刻片,1张水贴纸
 楼主| 发表于 2017-4-30 01:15:31 | 显示全部楼层
本帖最后由 手榴蛋Patrick 于 2017-4-30 01:23 编辑

3.板件图

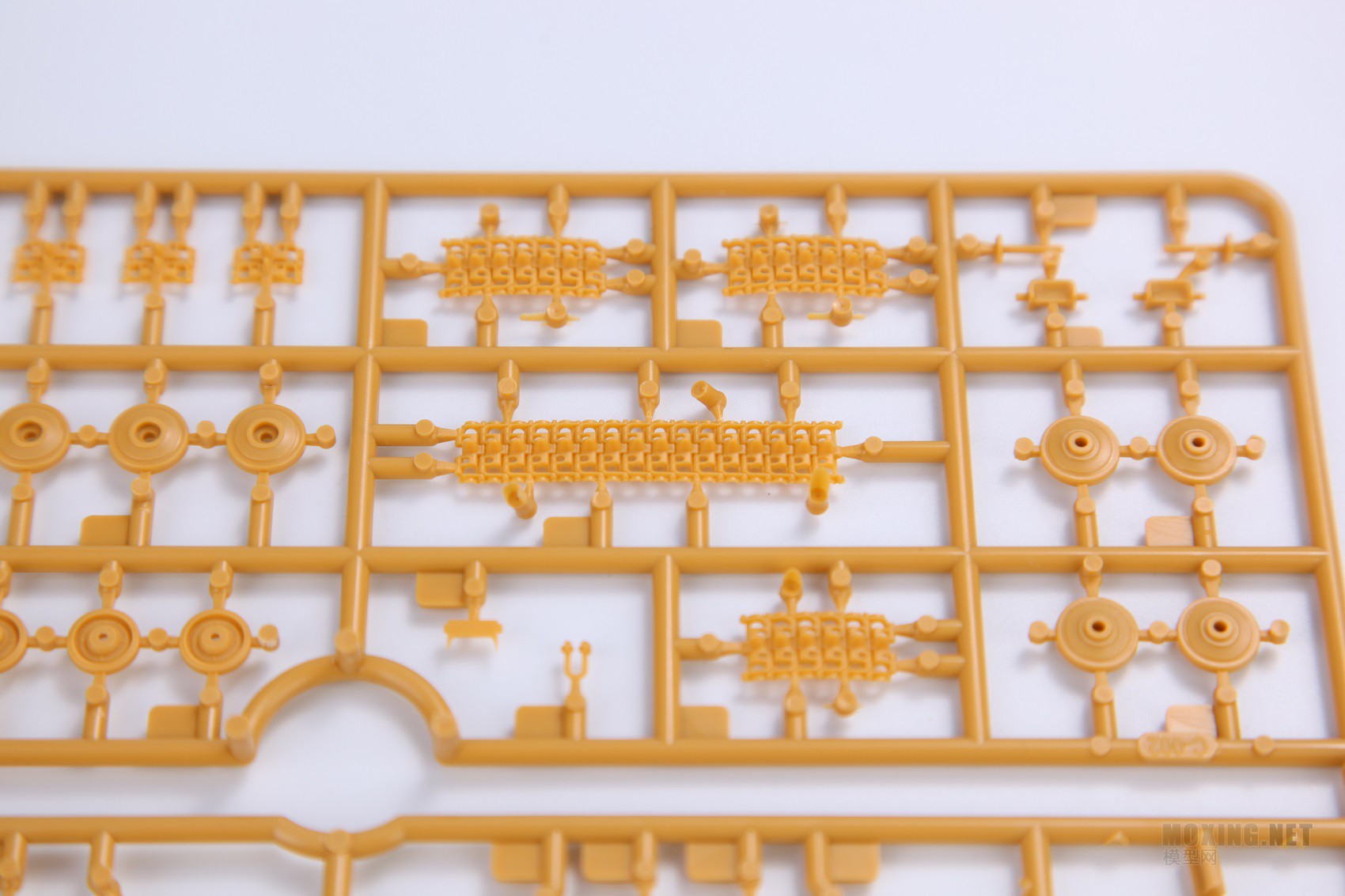

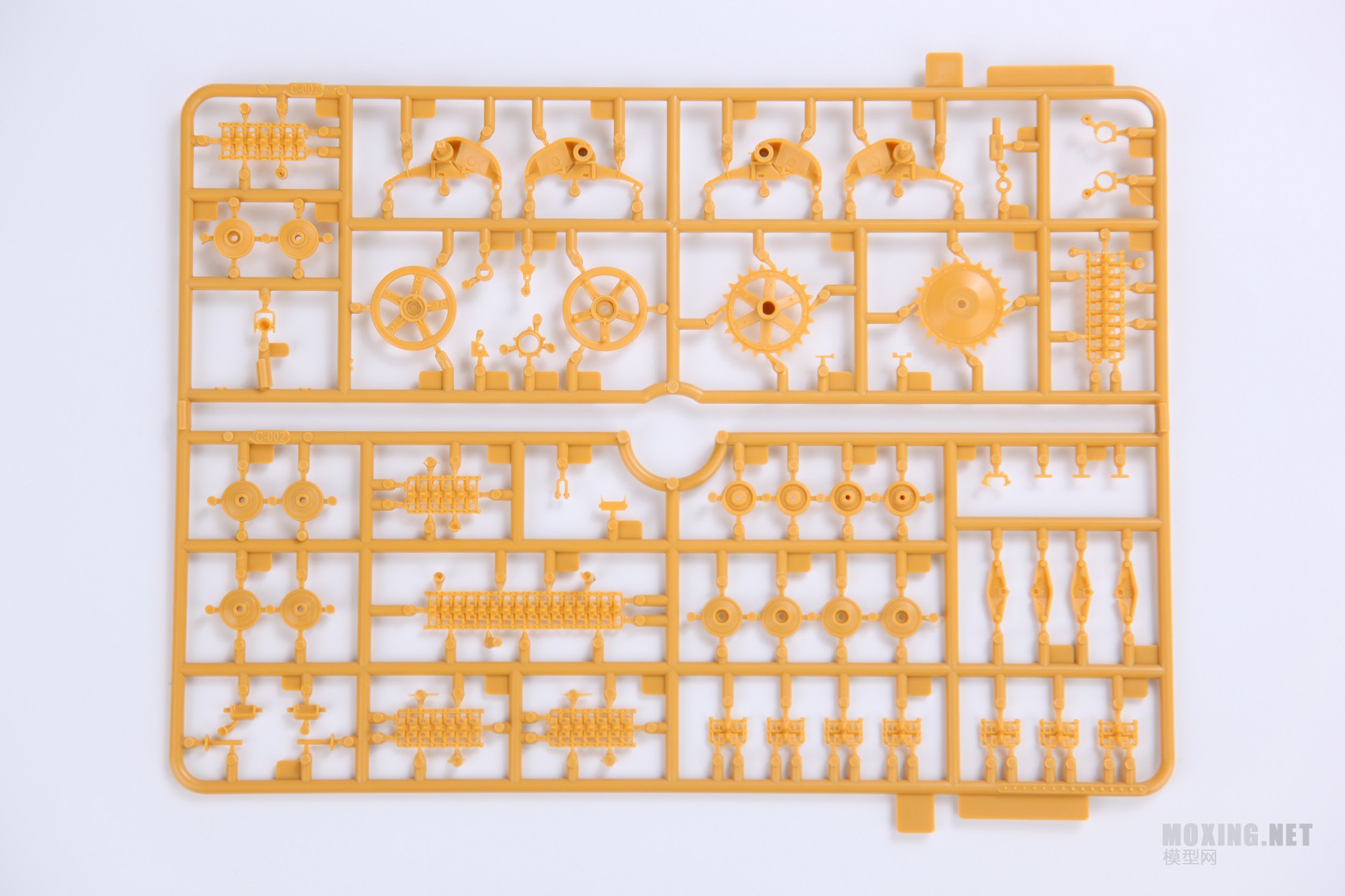

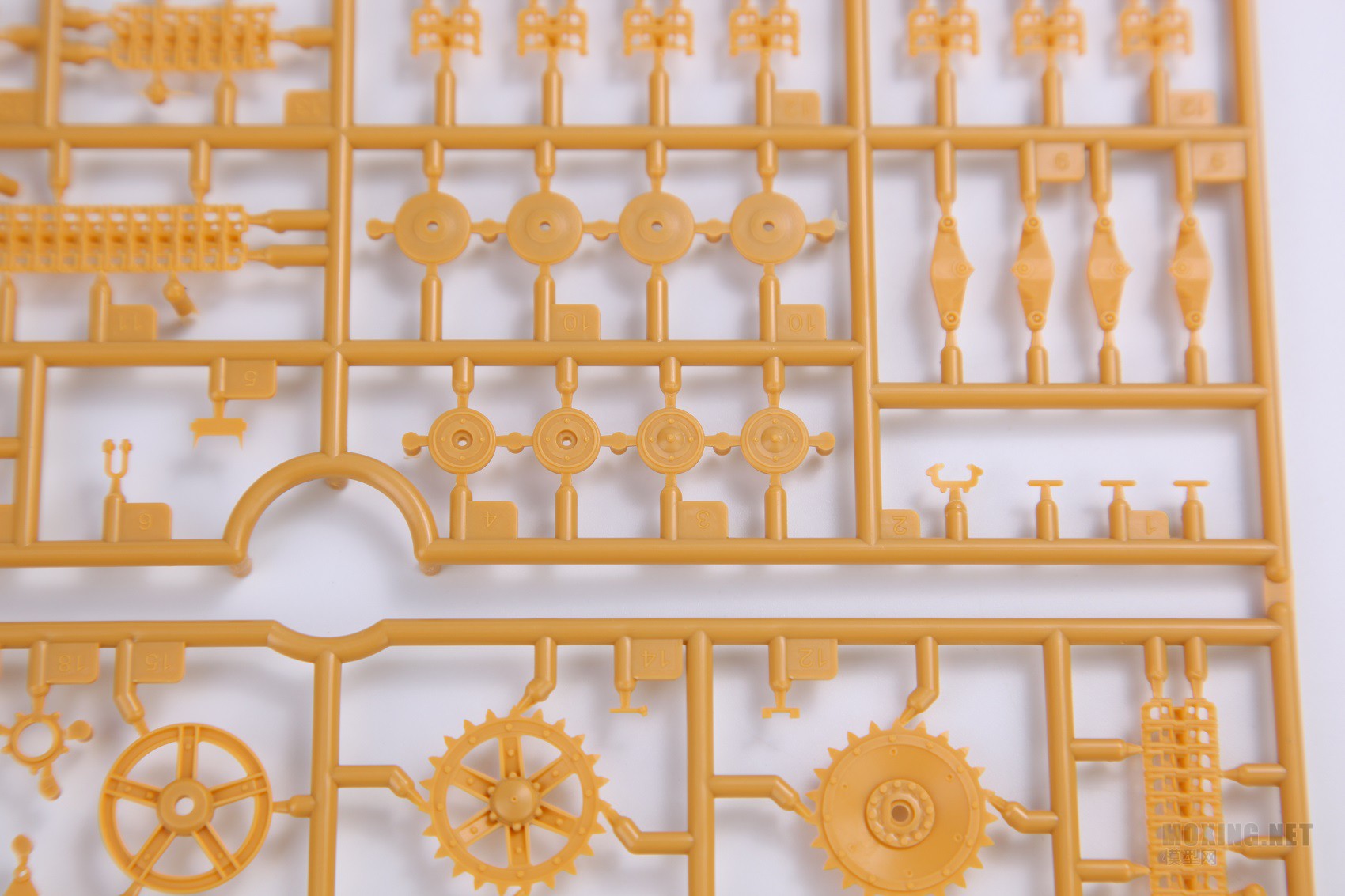

Aa,Ab板件,主动轮,诱导轮,悬挂部分和托带轮,履带部分。
Ab板件,托带轮,履带部分。

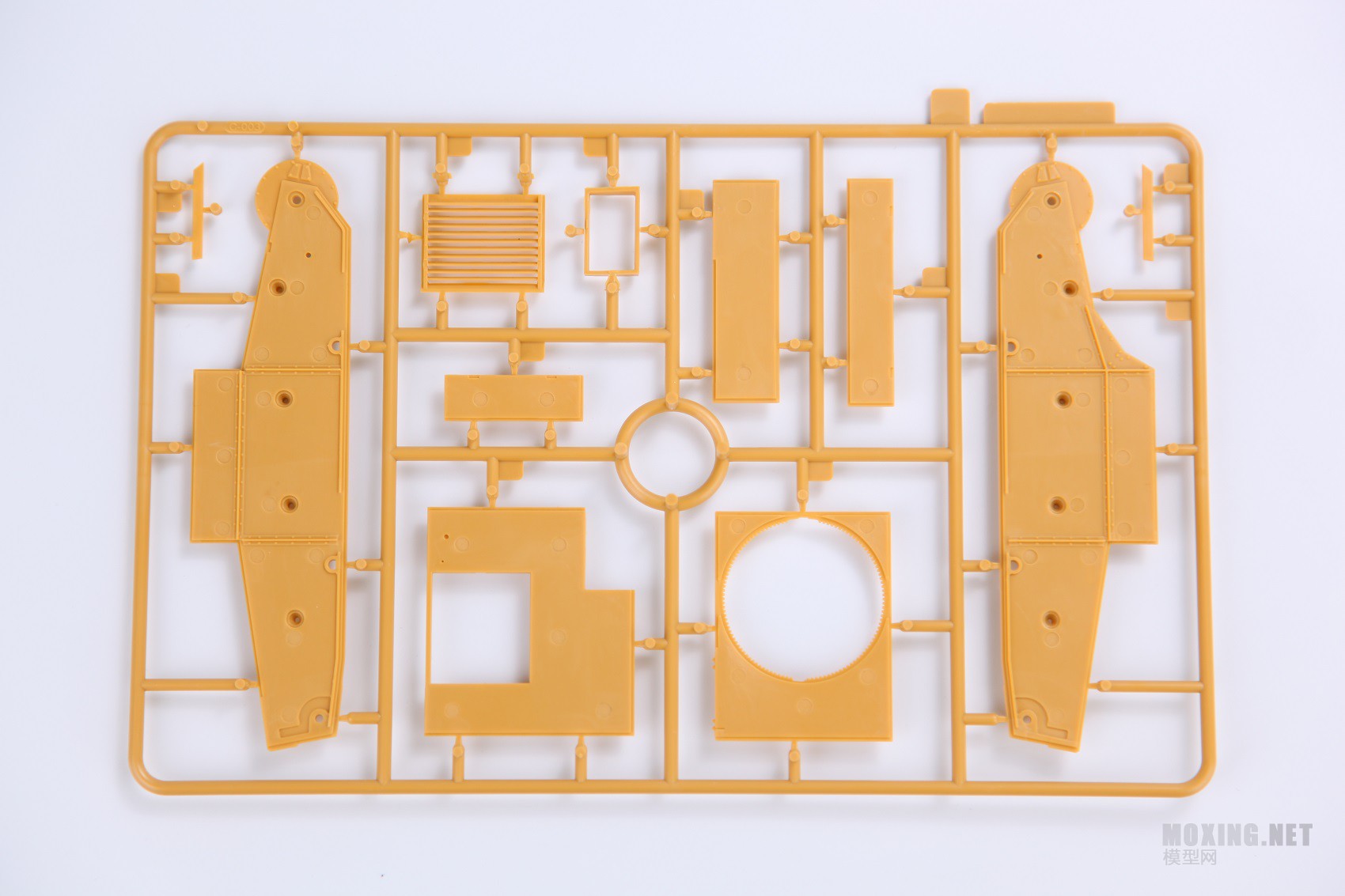

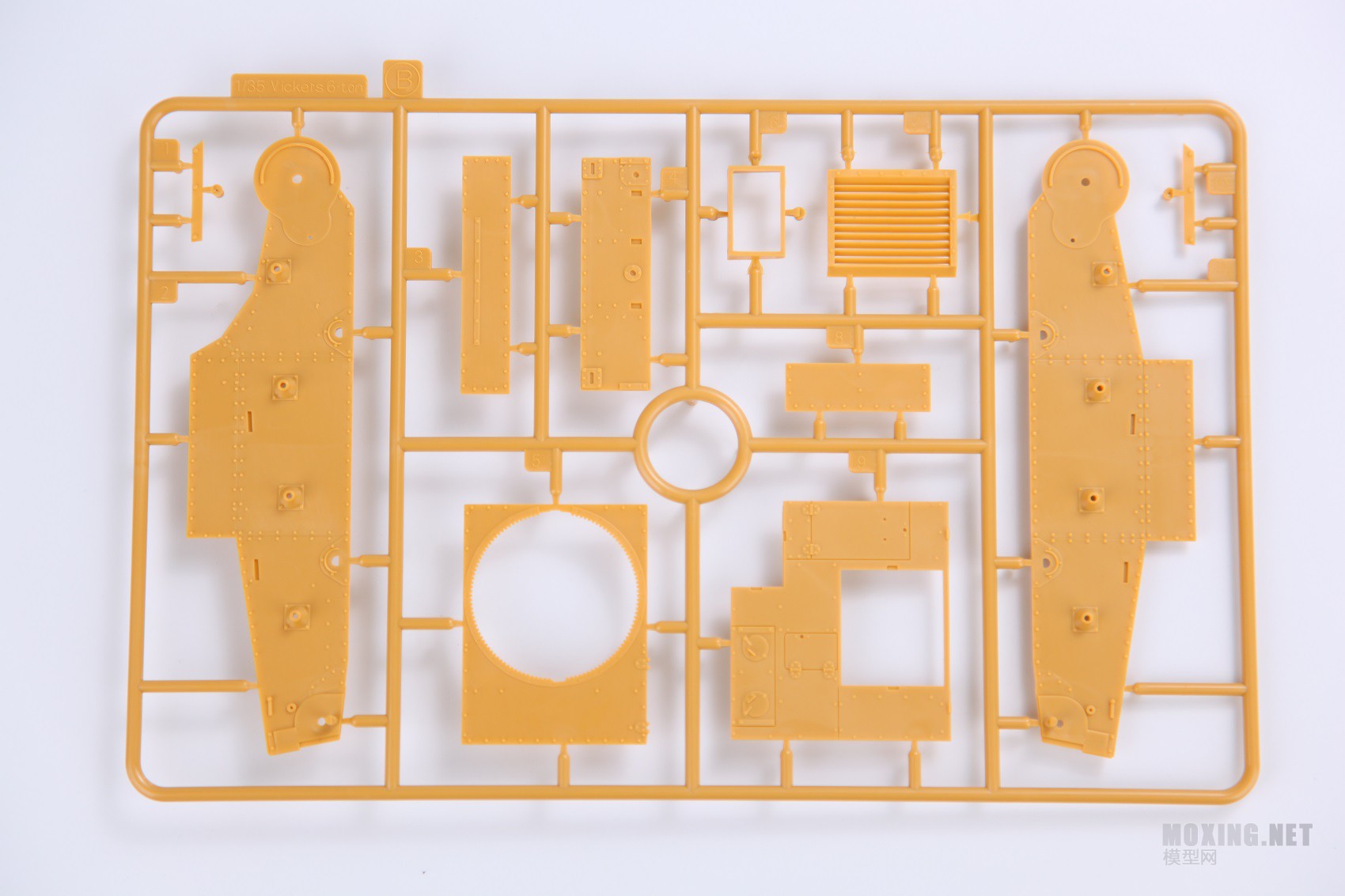

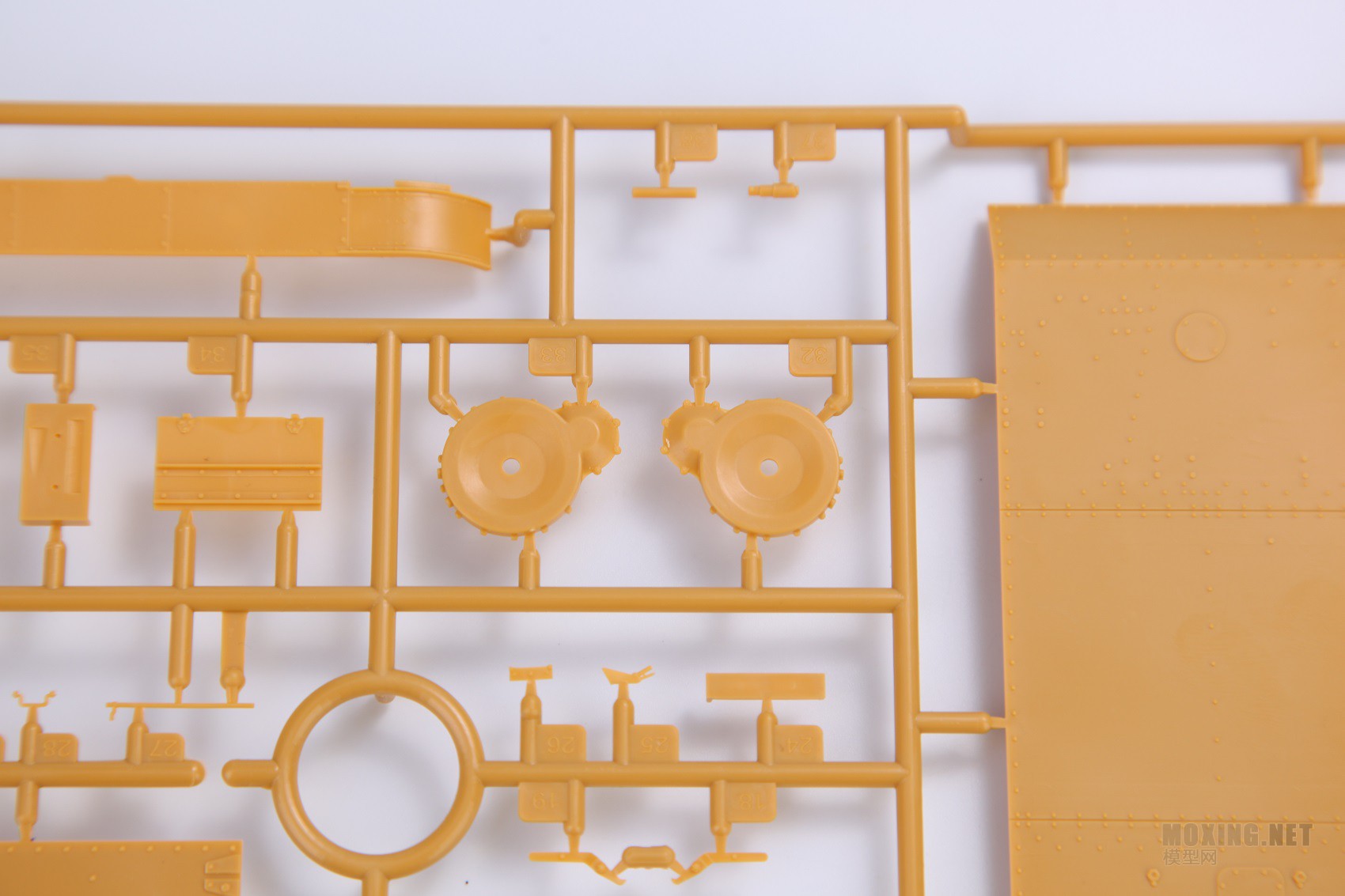

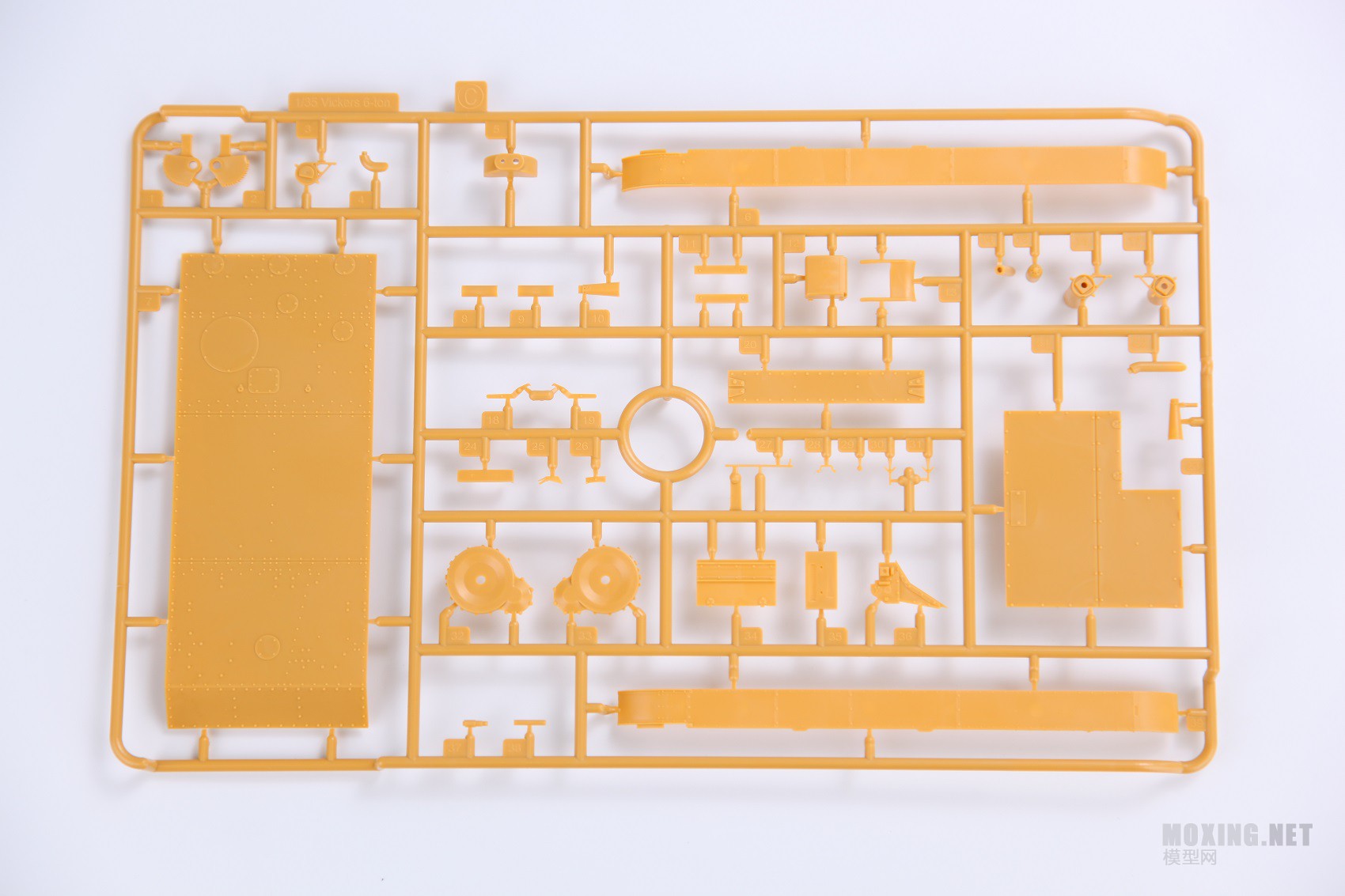

B板件,车体侧装甲板,车体顶部,动力舱盖等部分。

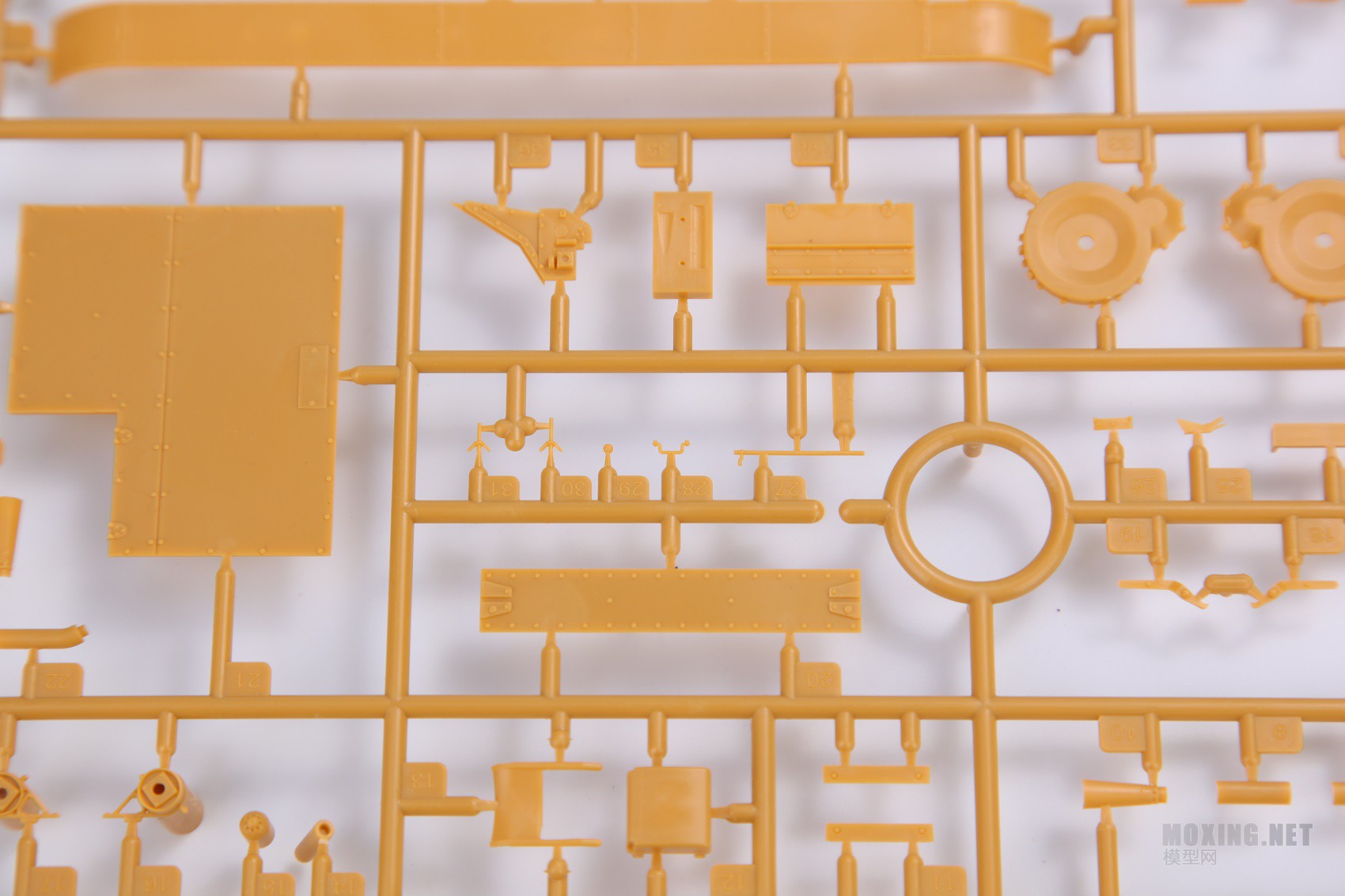

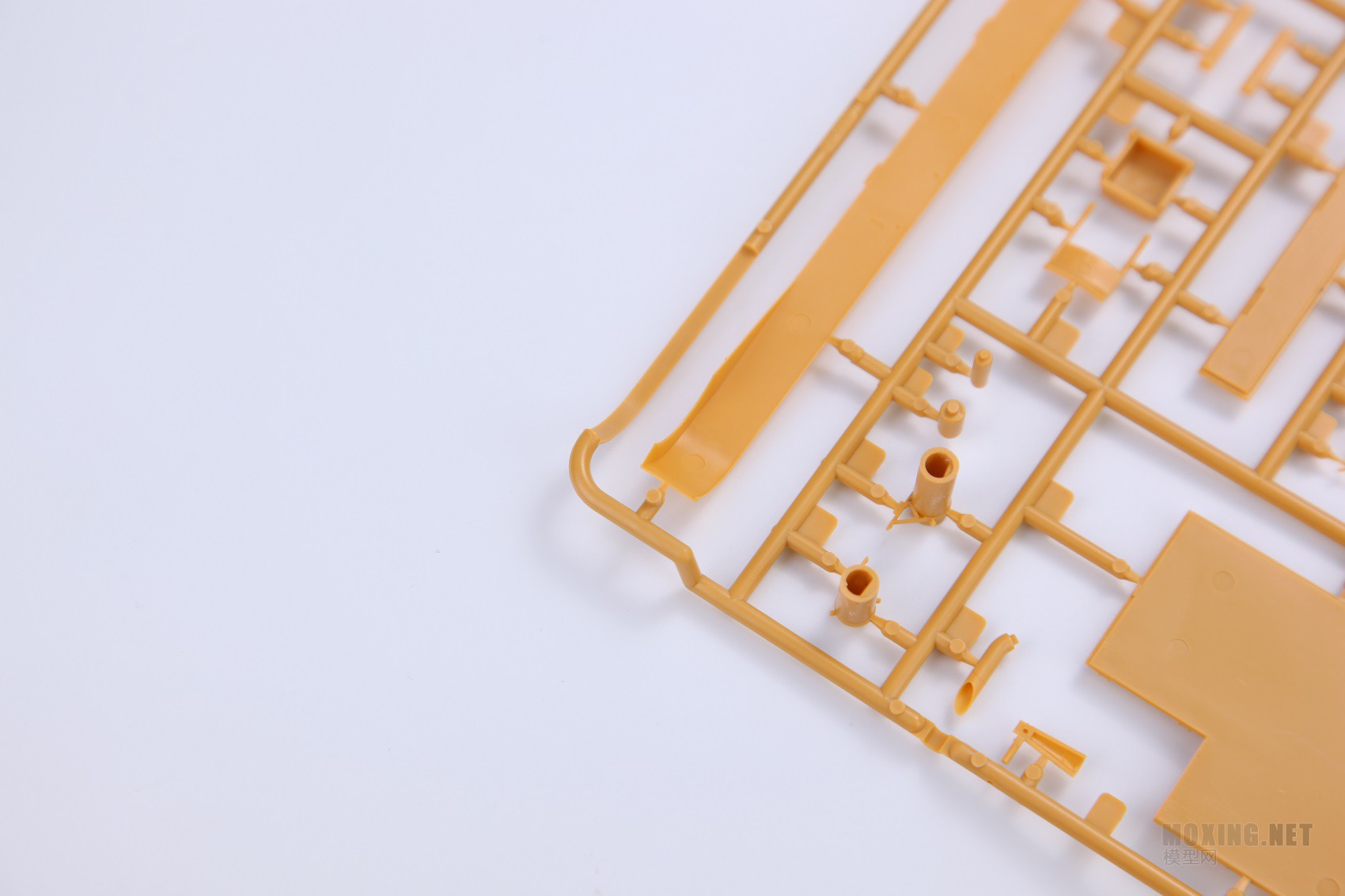

C板件,底部装甲,翼子板等部分。

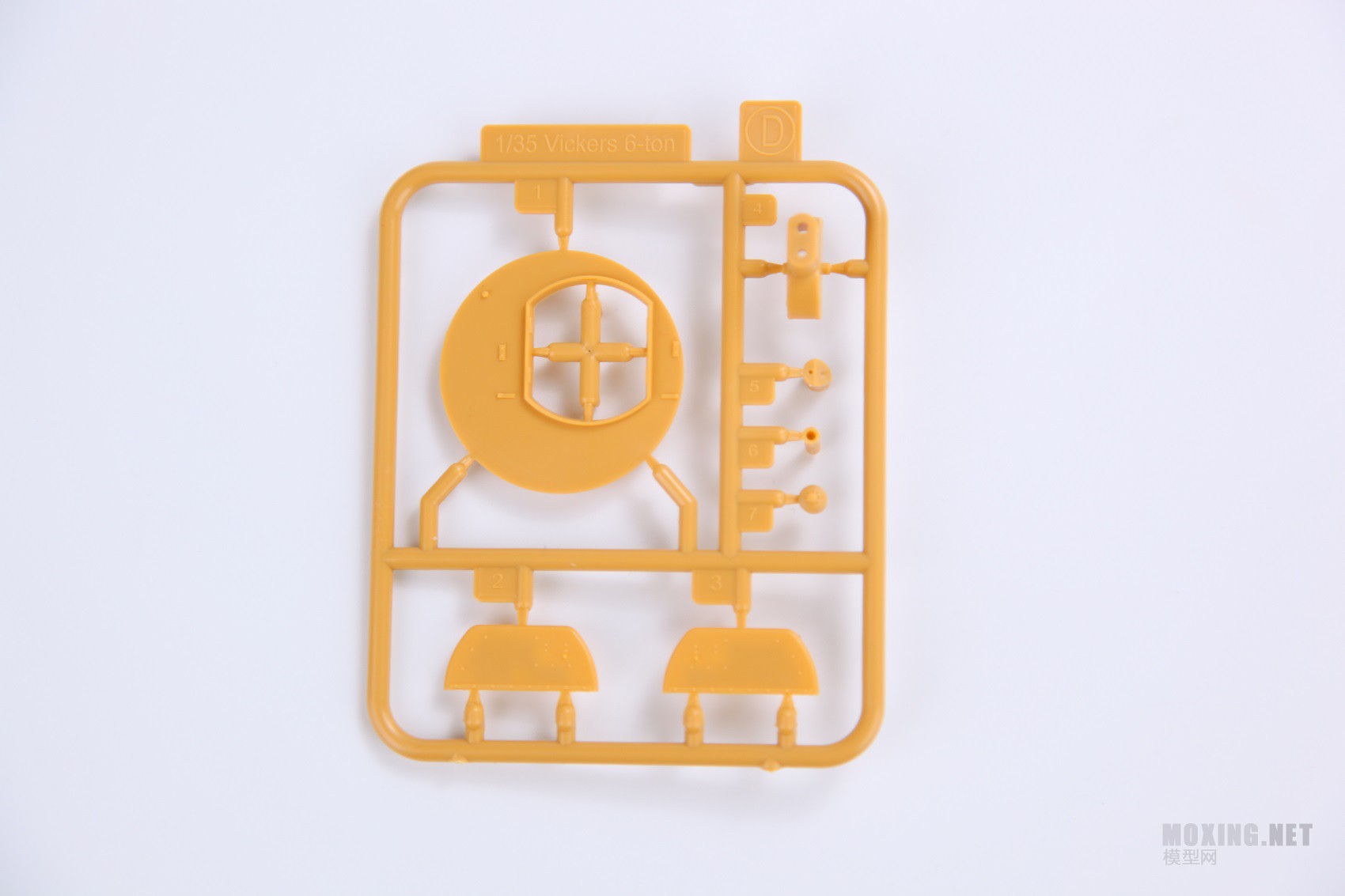

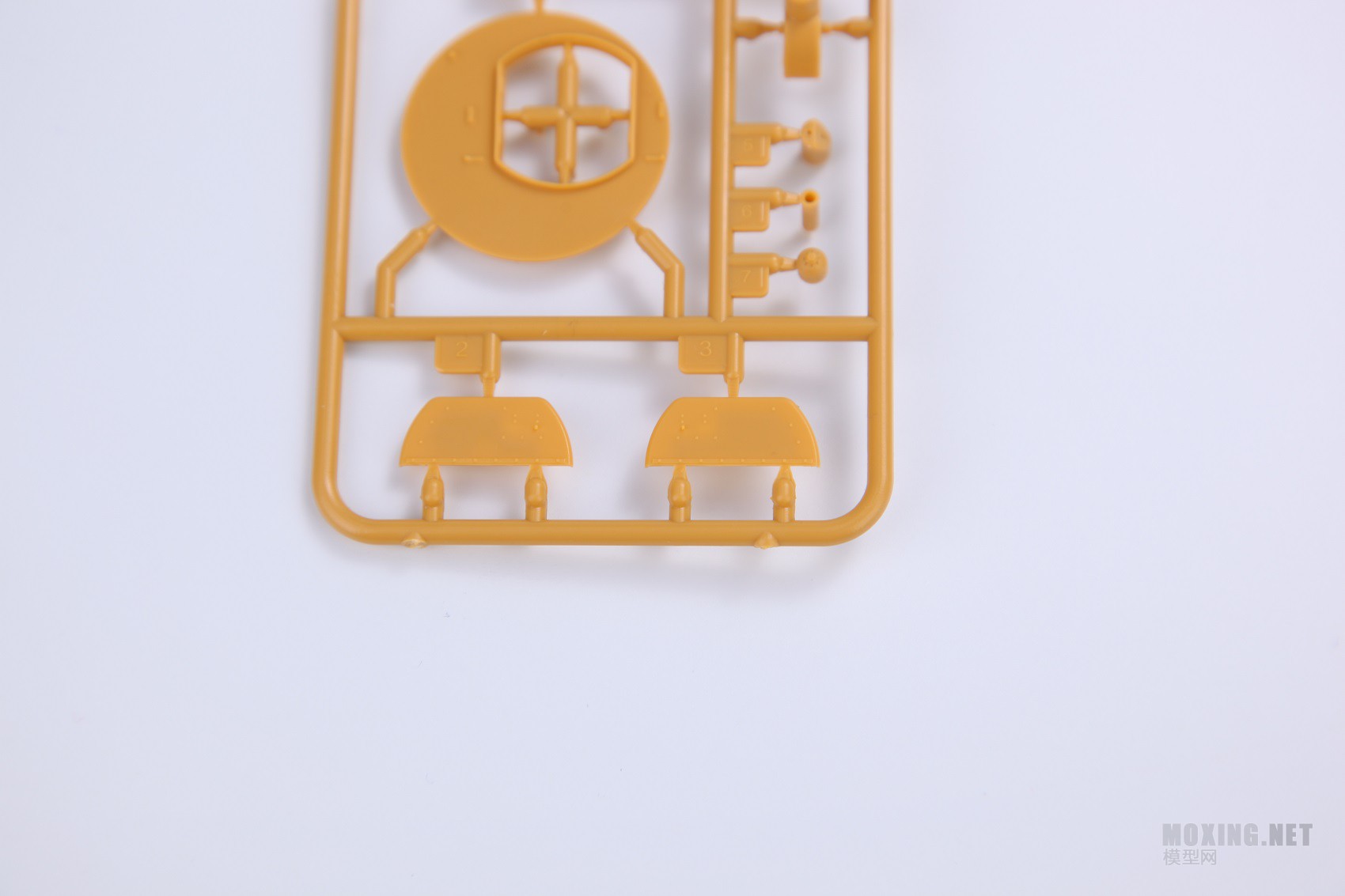

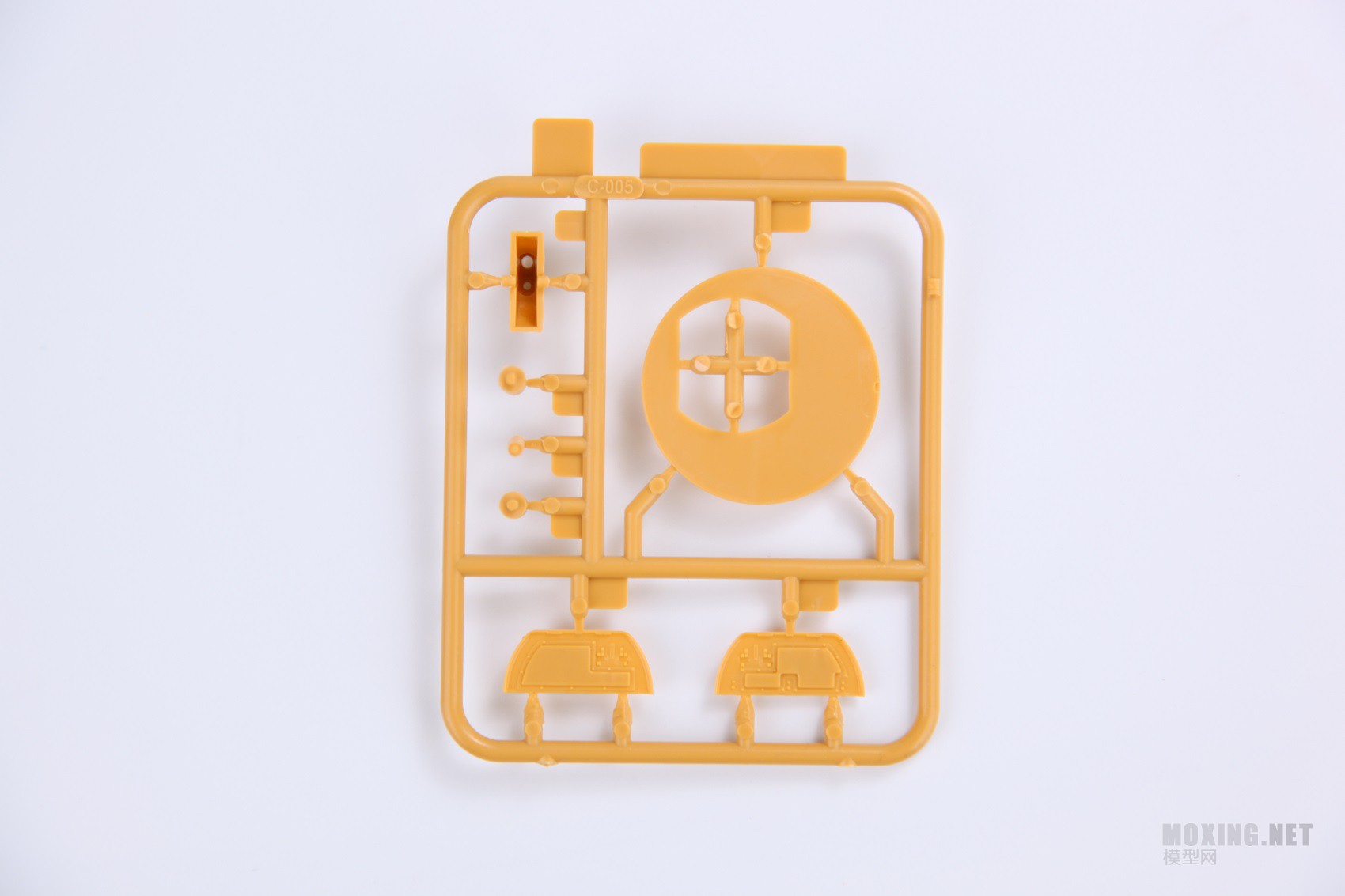

D板件,炮塔顶部等。

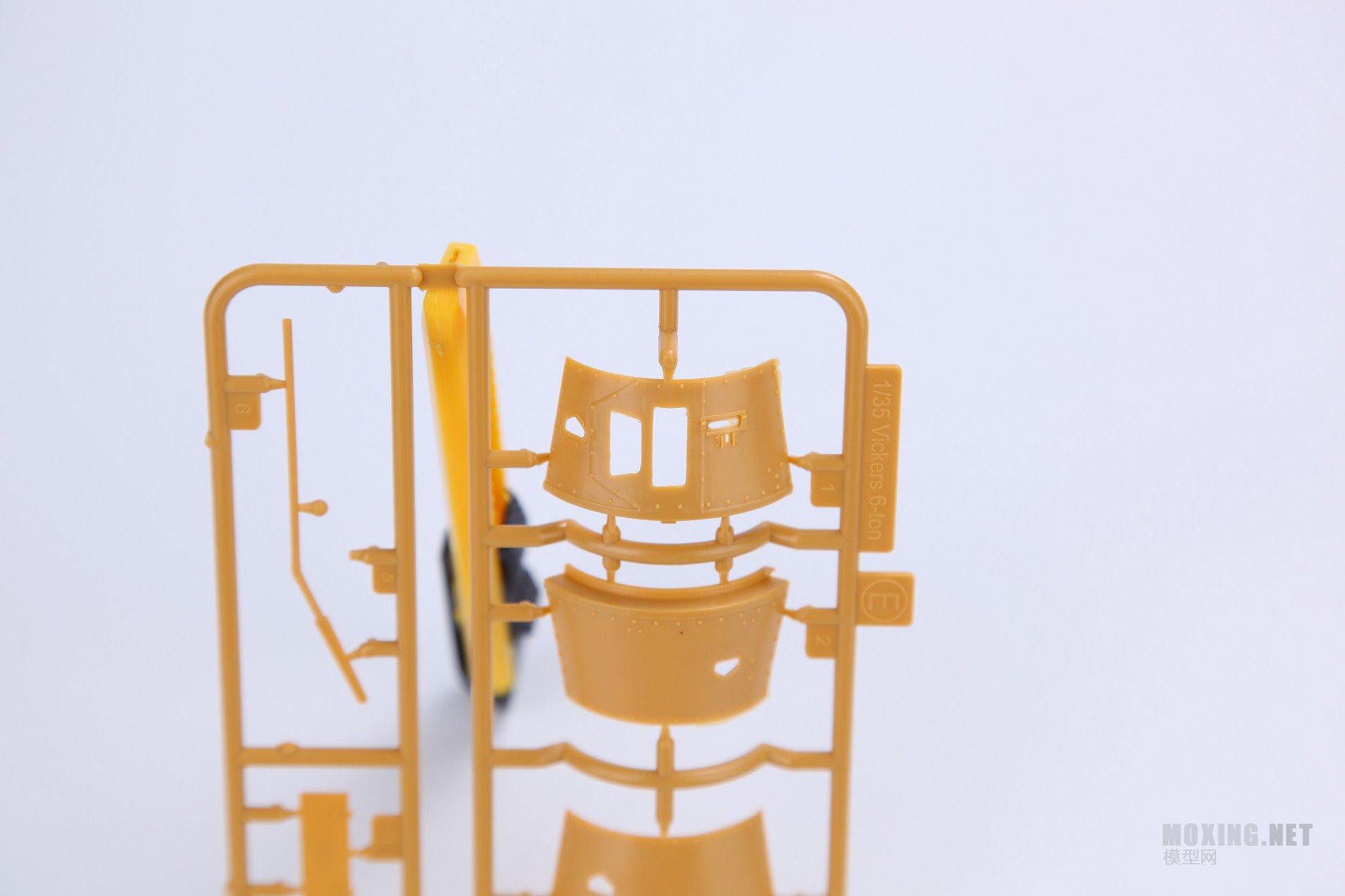

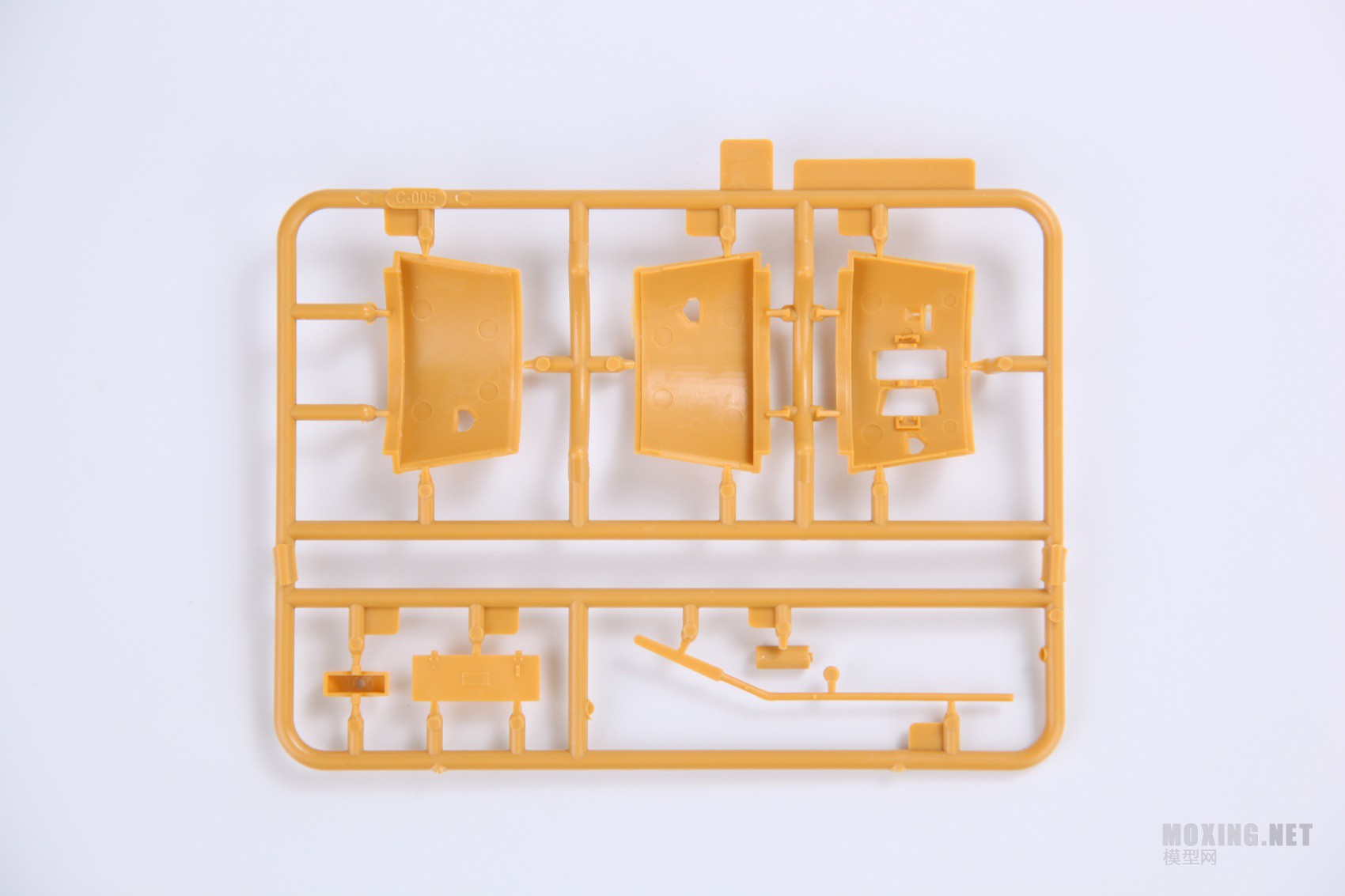

E板件,炮塔侧装甲等。

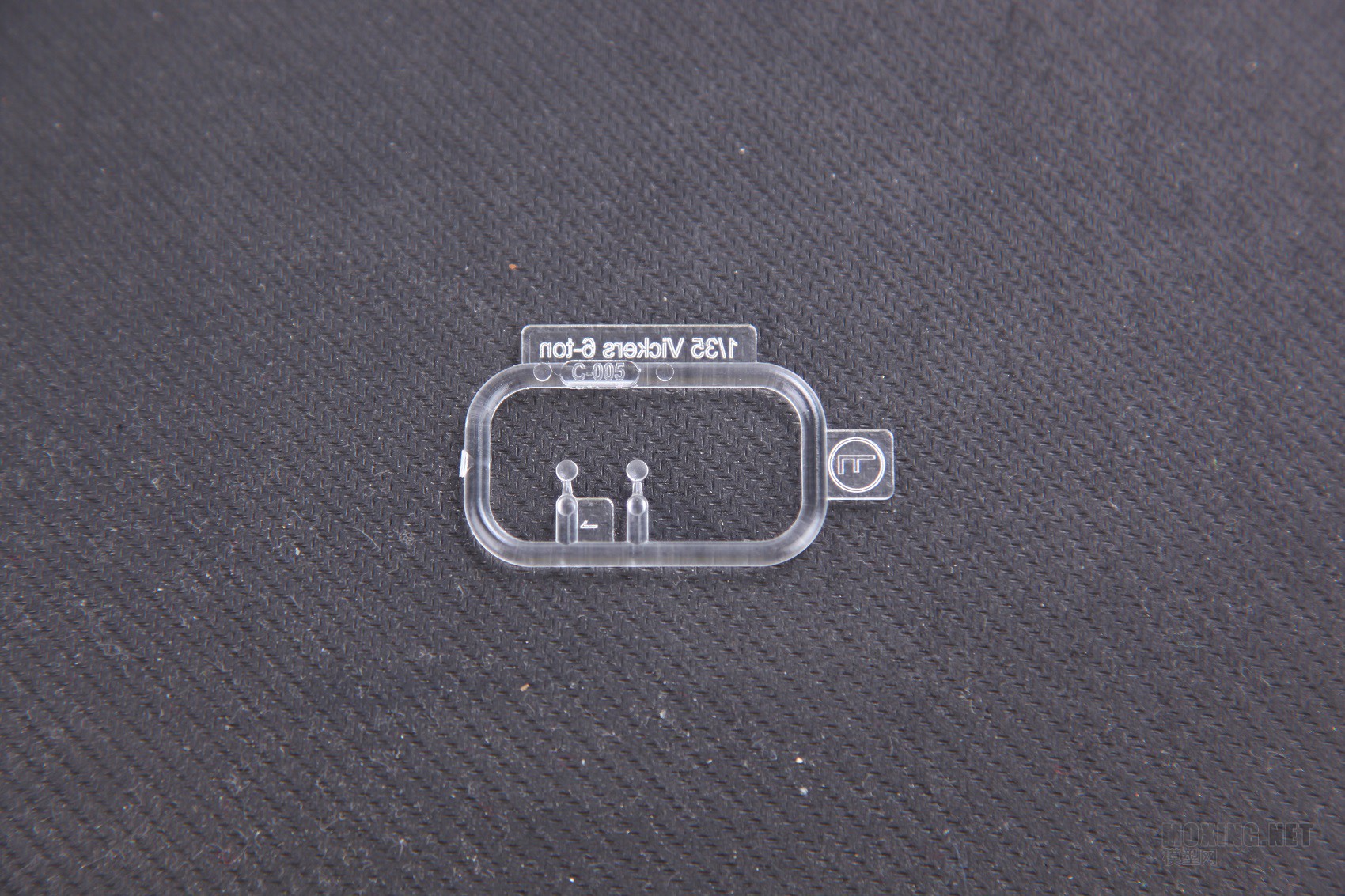

F透明件,车灯。

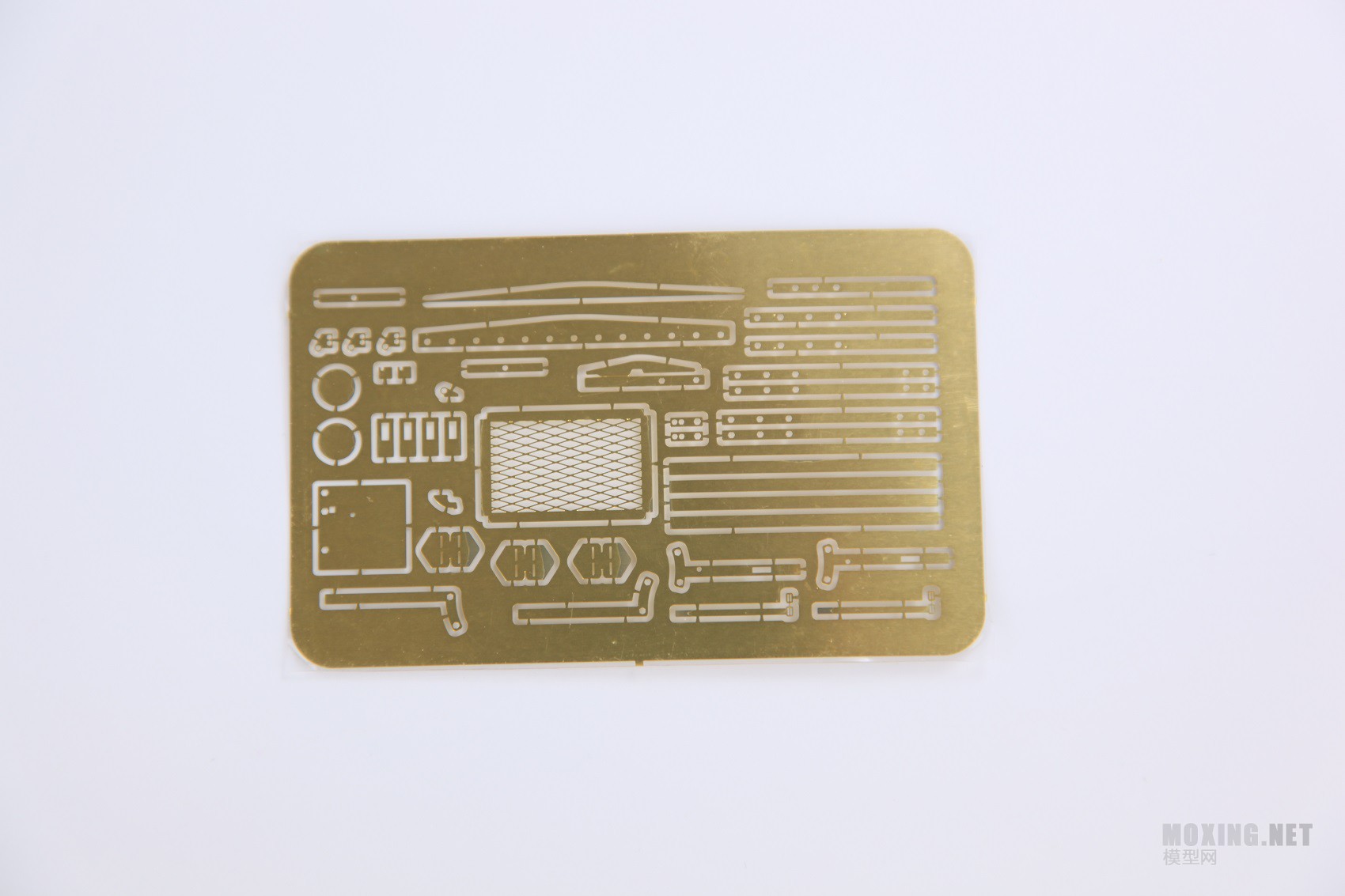

蚀刻片

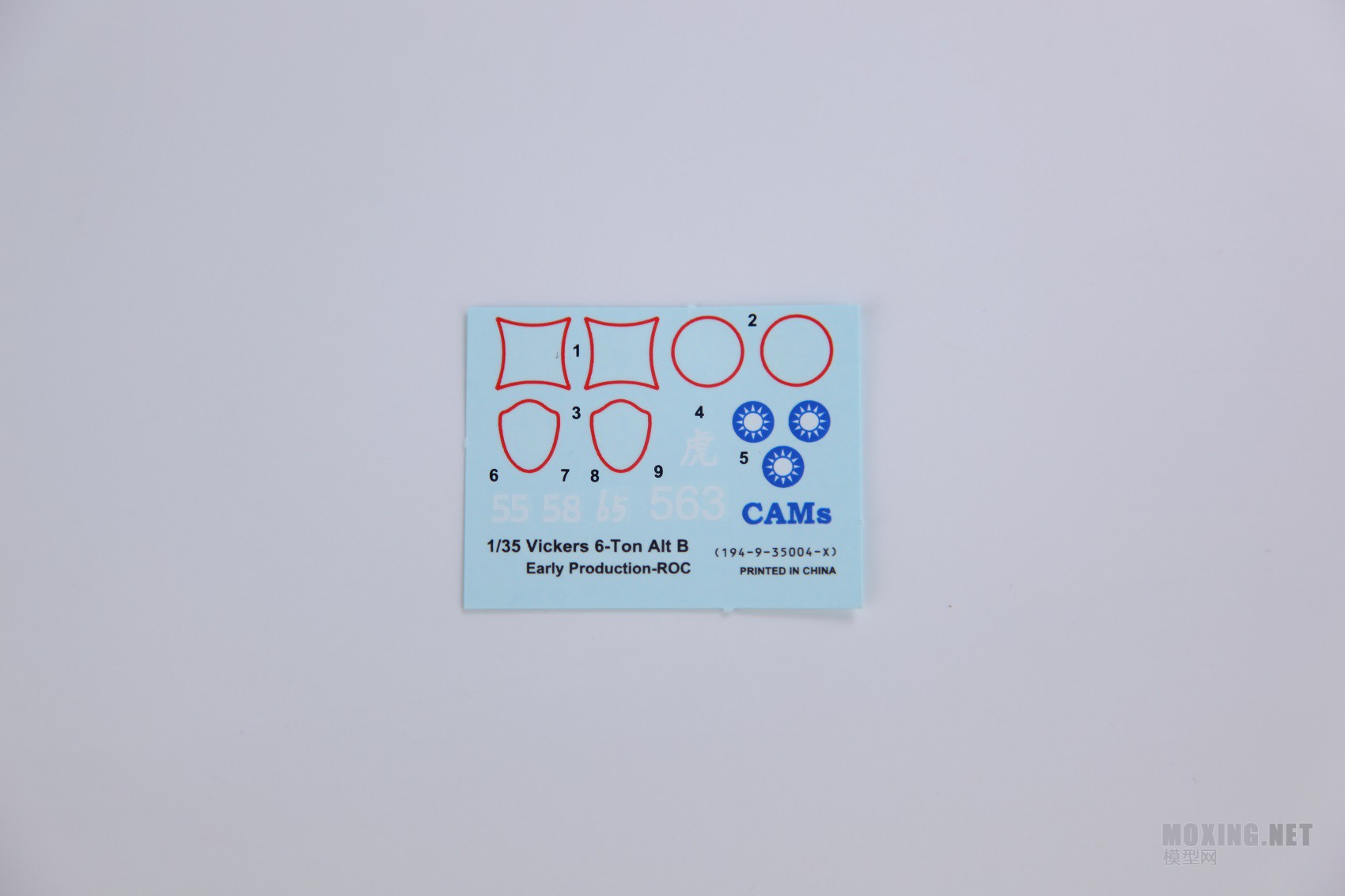

水贴纸
 楼主| 发表于 2017-4-30 01:43:54 | 显示全部楼层
4.说明书
说明书共计14页
2017-04-29 141159.jpg
2017-04-29 141219.jpg
2017-04-29 141226.jpg
2017-04-29 141245.jpg
2017-04-29 141250.jpg
2017-04-29 141300.jpg
2017-04-29 141304.jpg
2017-04-29 141317.jpg
2017-04-29 141321.jpg
2017-04-29 141332.jpg
2017-04-29 141337.jpg
2017-04-29 141344.jpg
2017-04-29 141351.jpg
2017-04-29 141358.jpg
 楼主| 发表于 2017-4-30 01:46:11 | 显示全部楼层
本帖最后由 手榴蛋Patrick 于 2017-5-9 17:25 编辑

5.版件细节图

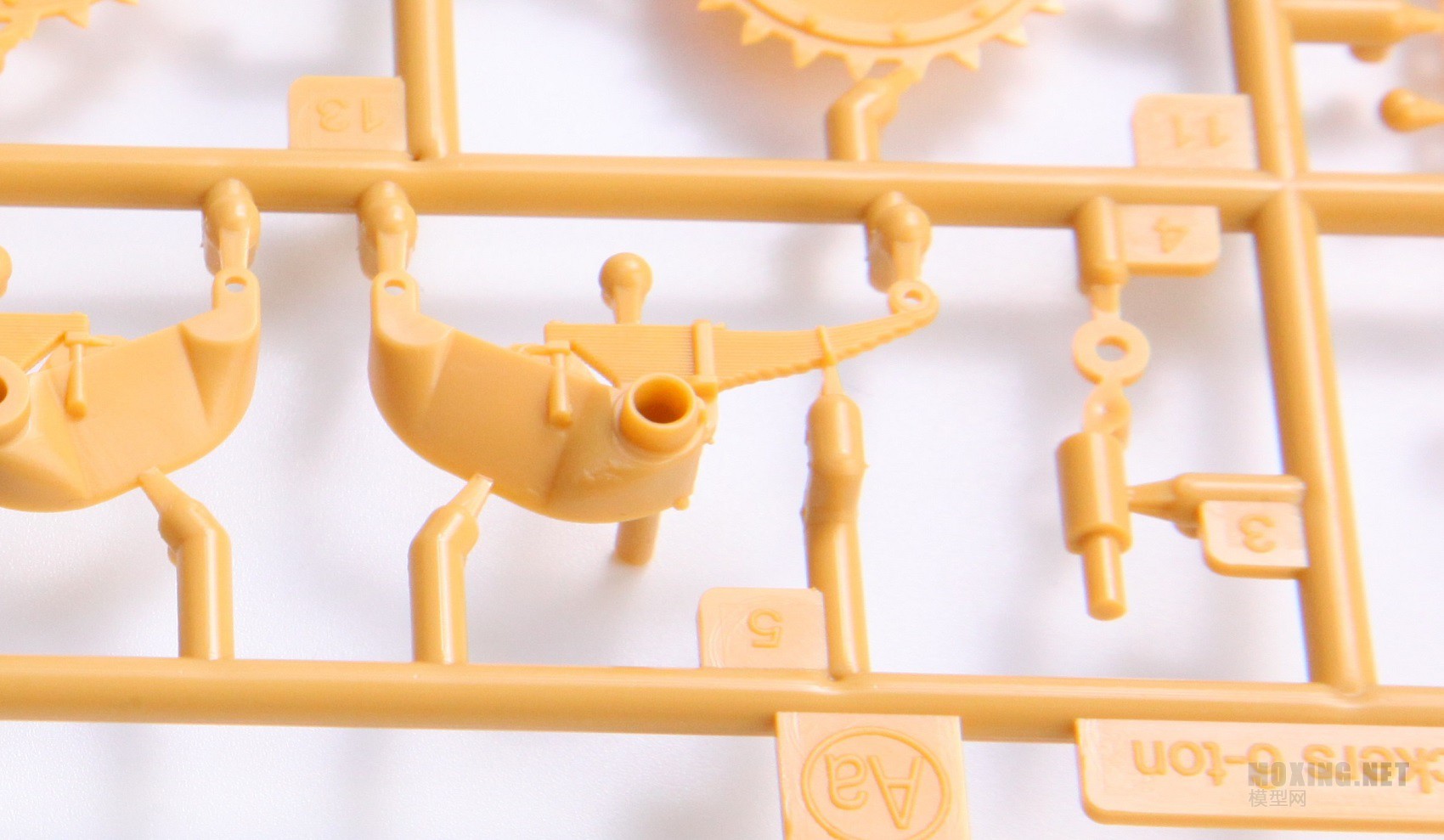

悬挂细节,簧片非常细,合磨线也很轻微

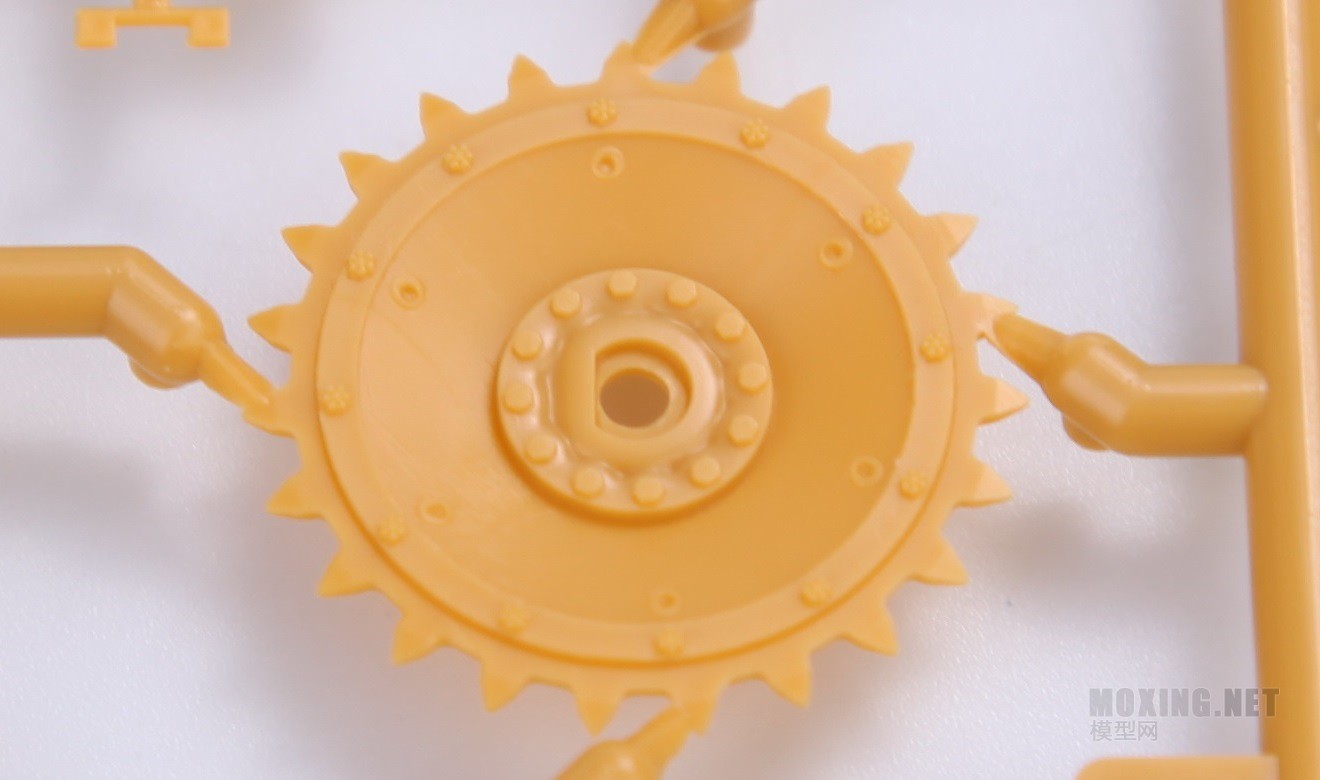

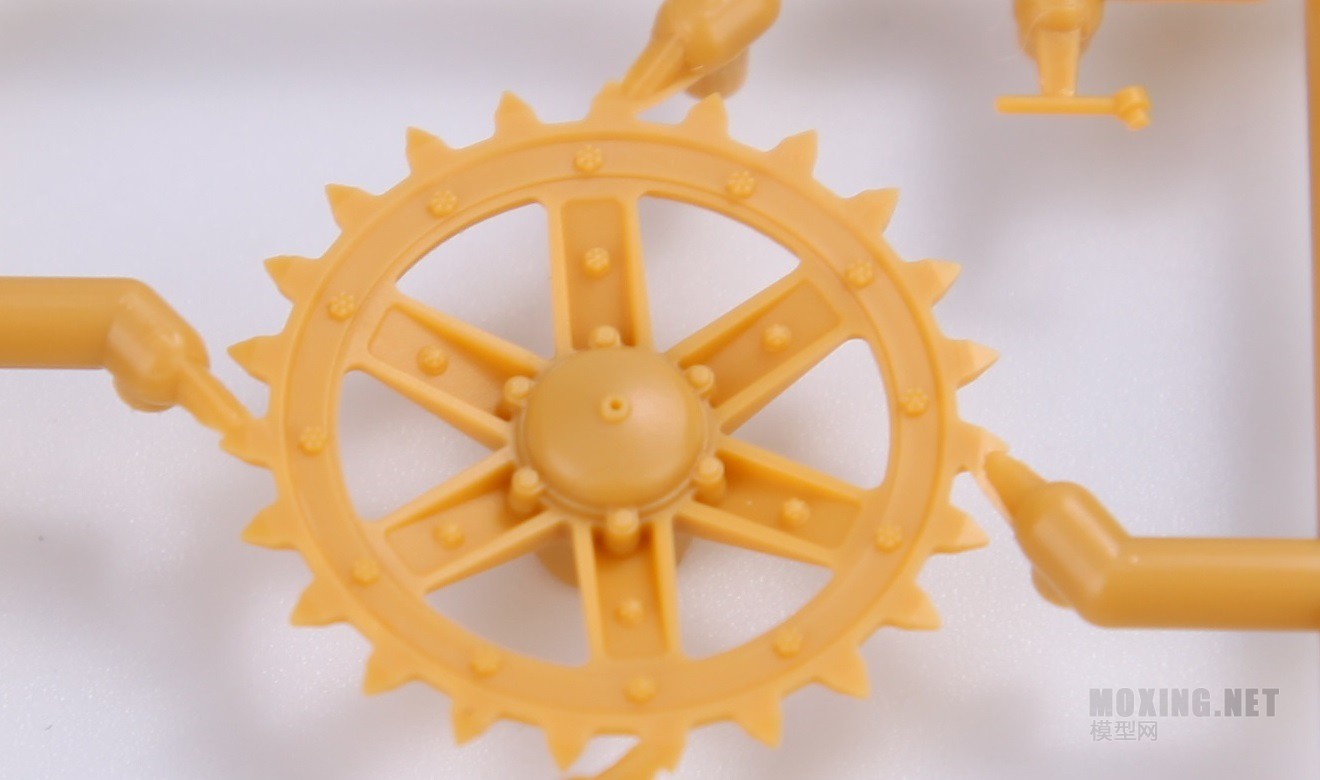

主动轮,从动轮铆钉细节十分犀利,六角铆钉样式很特别,不同位置角度的铆钉也区分

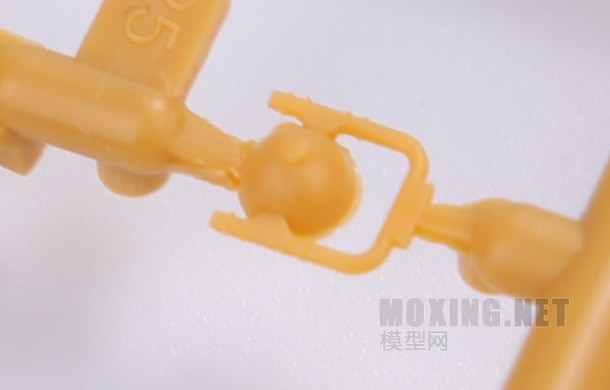

车灯灯杆很细,细节有很丰富,不过可以看出飞边比较多

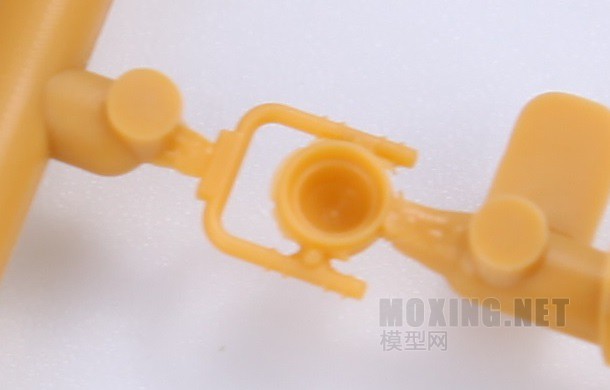

U型环合磨线很轻微,非常不错

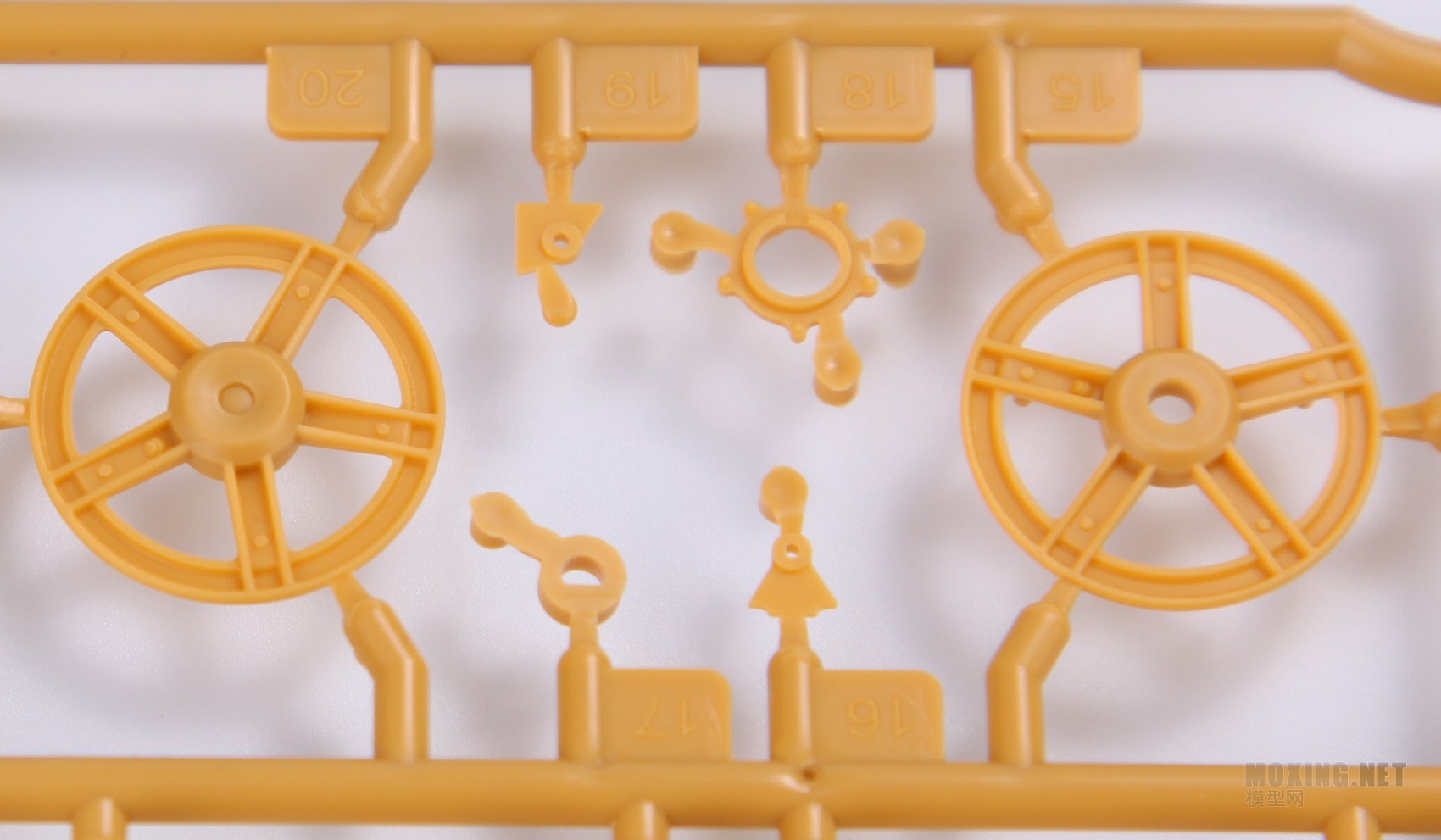

托带轮,负重轮。负重轮有两种样式,最前面的是钢轮,其余负重轮为胶轮
负重轮悬挂部分

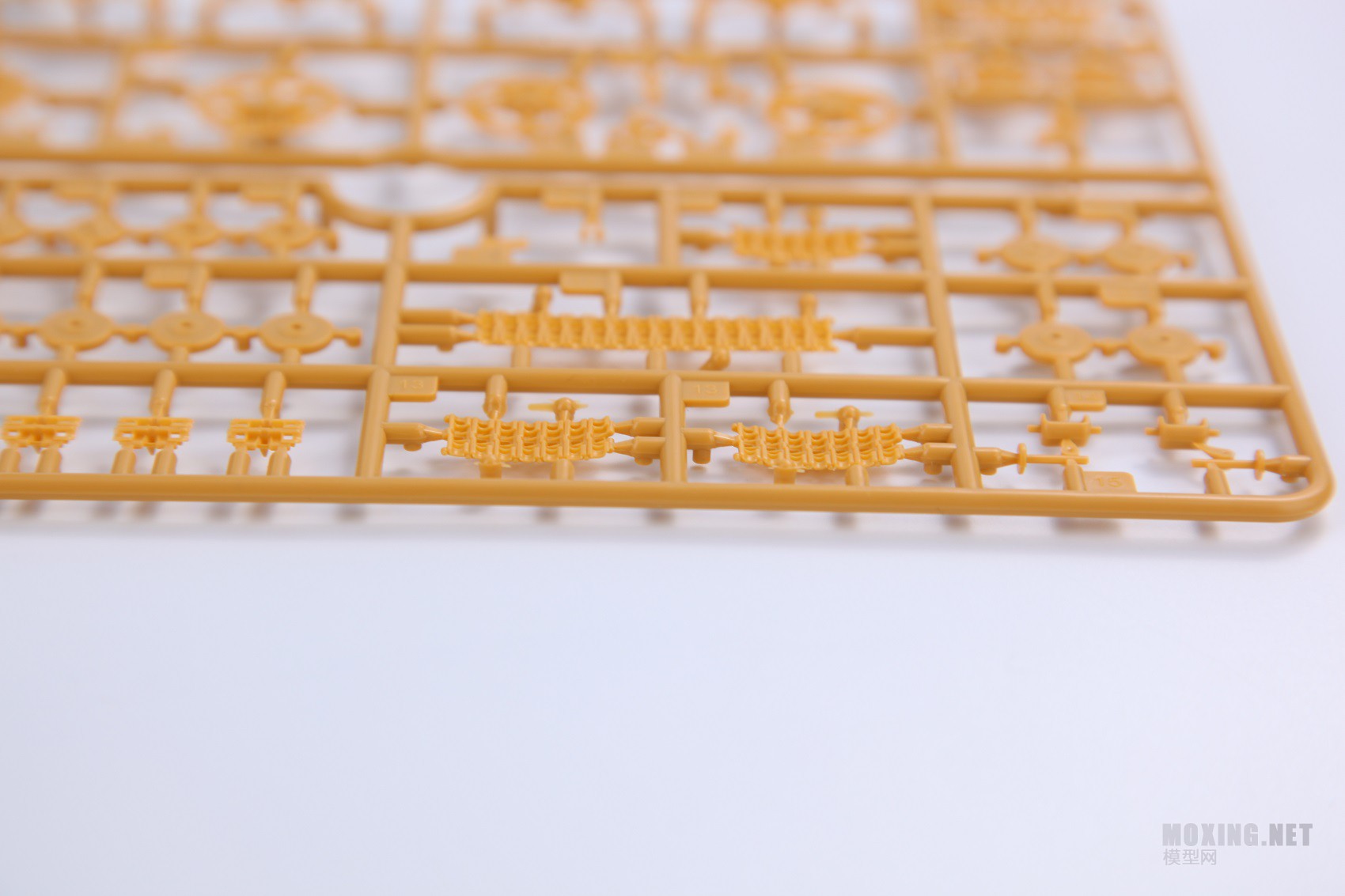

履带细节很棒,预先开出了下垂感,没有什么飞边,完全没有推出孔。

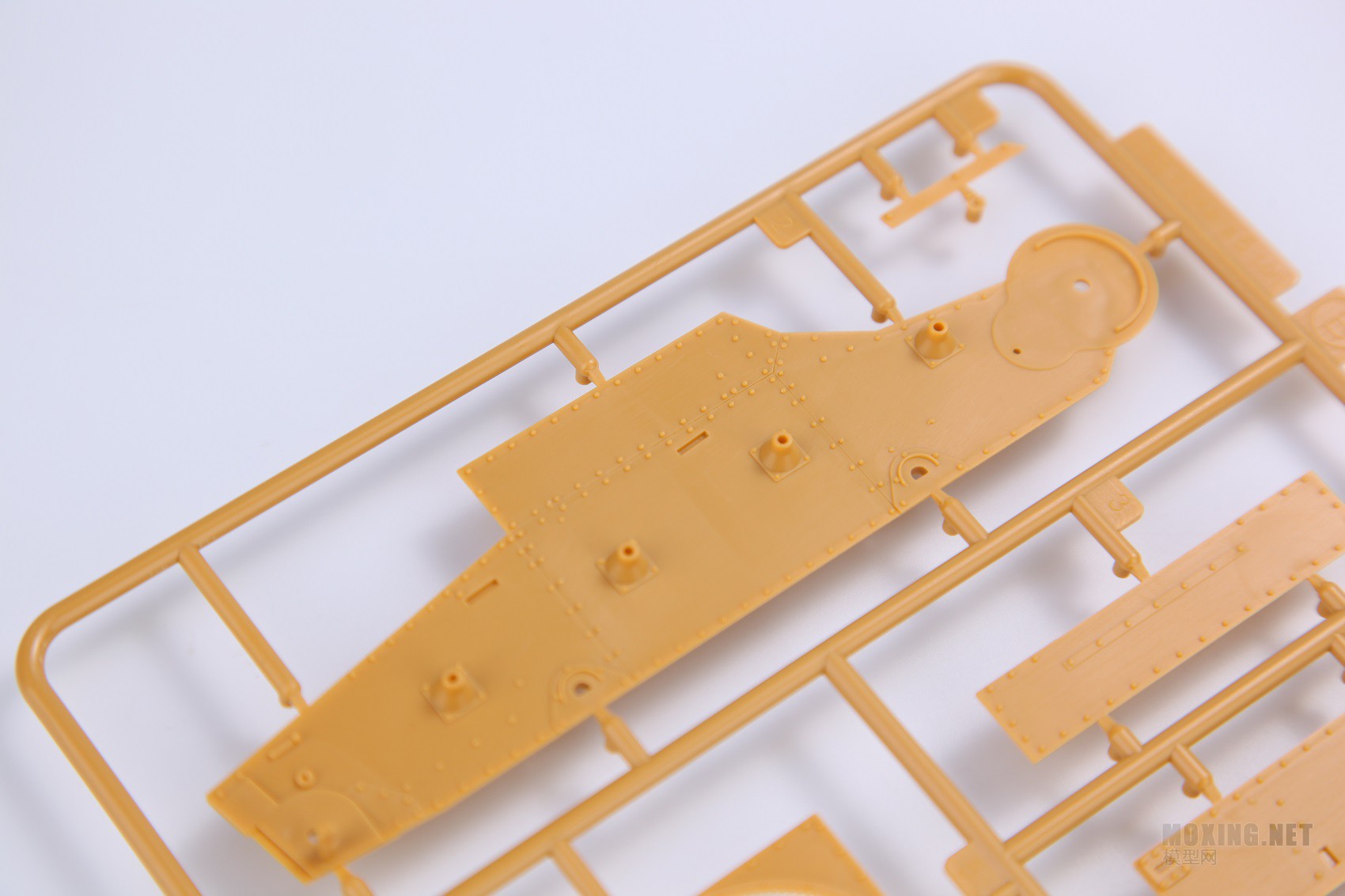

车身铆钉细节丰富,至少3种不同的铆钉样式,但是看着侧面装甲板可能有一些不平整,需要喷过补土才能确定。

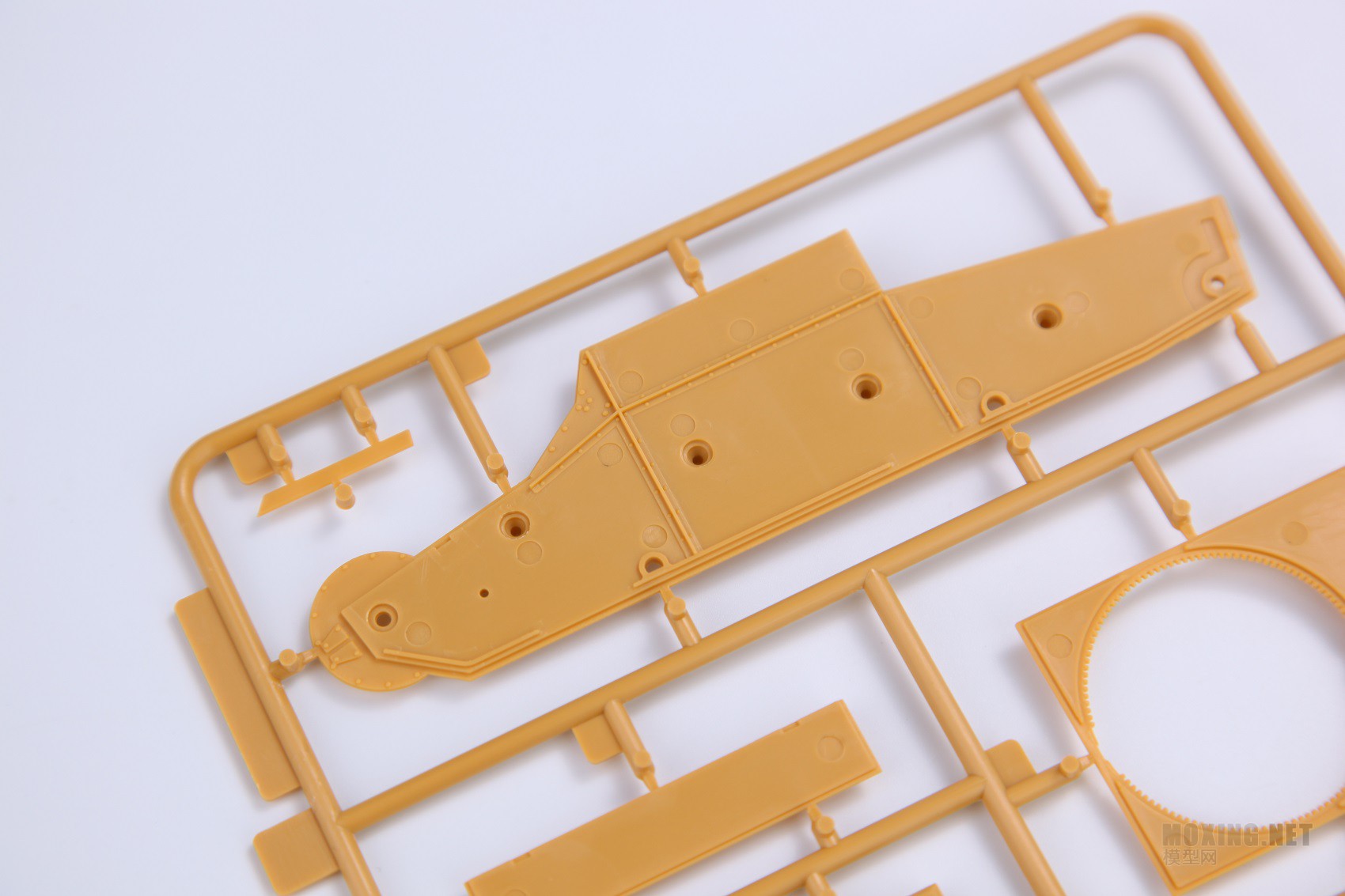

车身的炮塔座圈既有密位齿构造,也开出了固定炮塔的卡口构造,不过个人还是喜欢无卡口样式的,虽然这样炮塔无法固定。

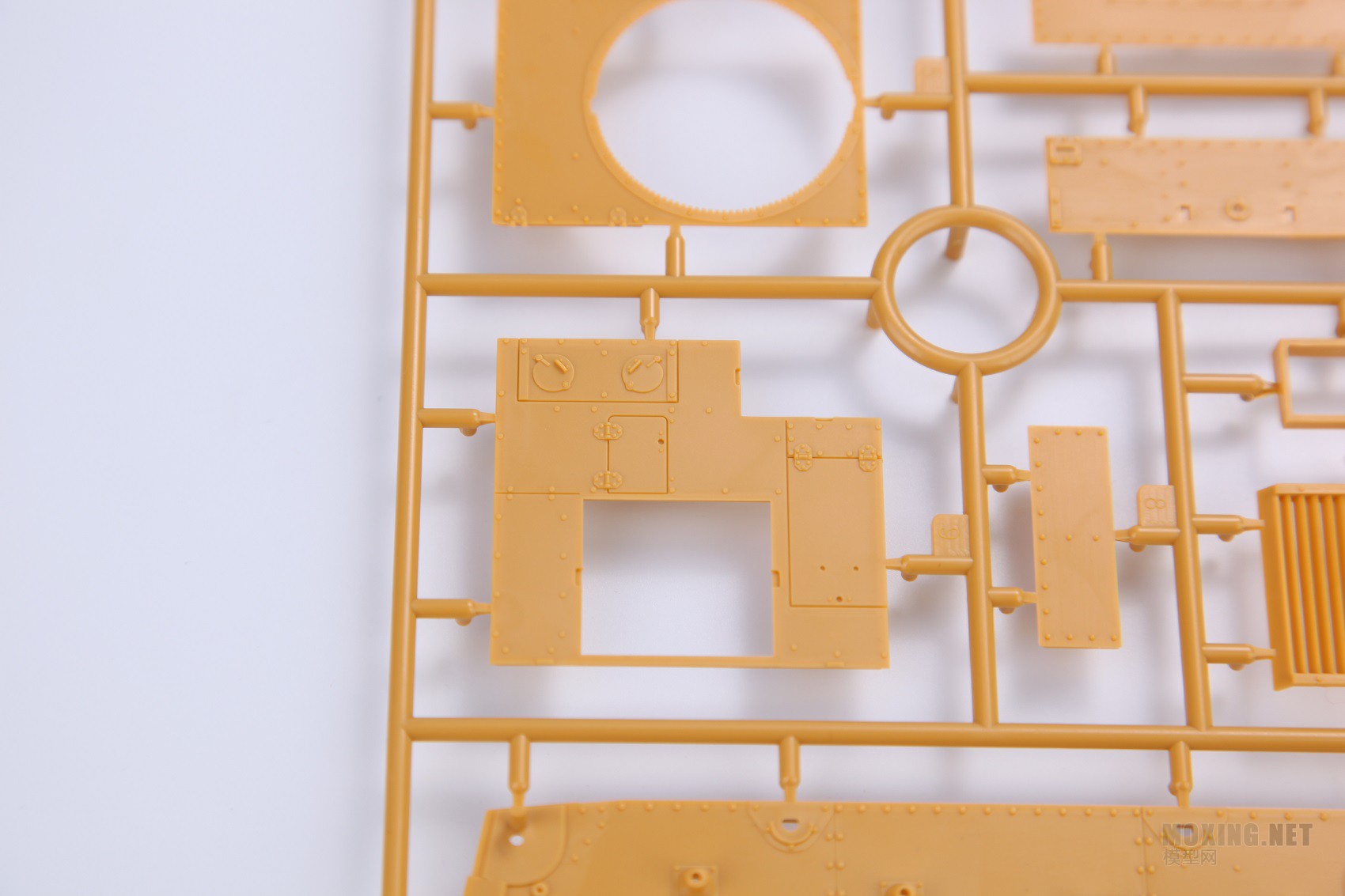

动力舱装甲板同样有丰富的铆钉细节,但可惜动力舱舱门一体开出,不能做成打开样式。

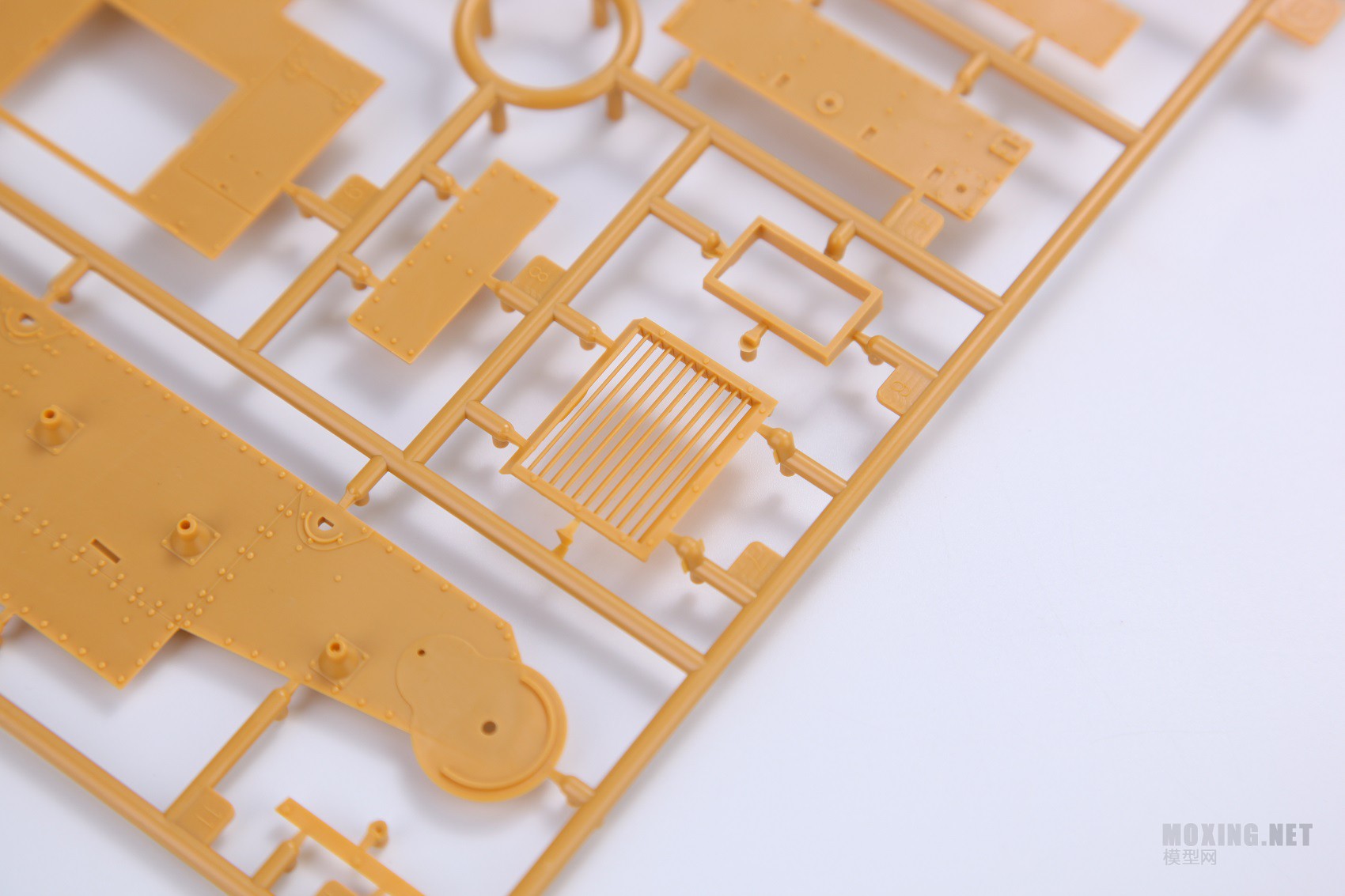

散热格栅非常犀利,只有一处细小飞边。
车身内部也开出了部分细节。

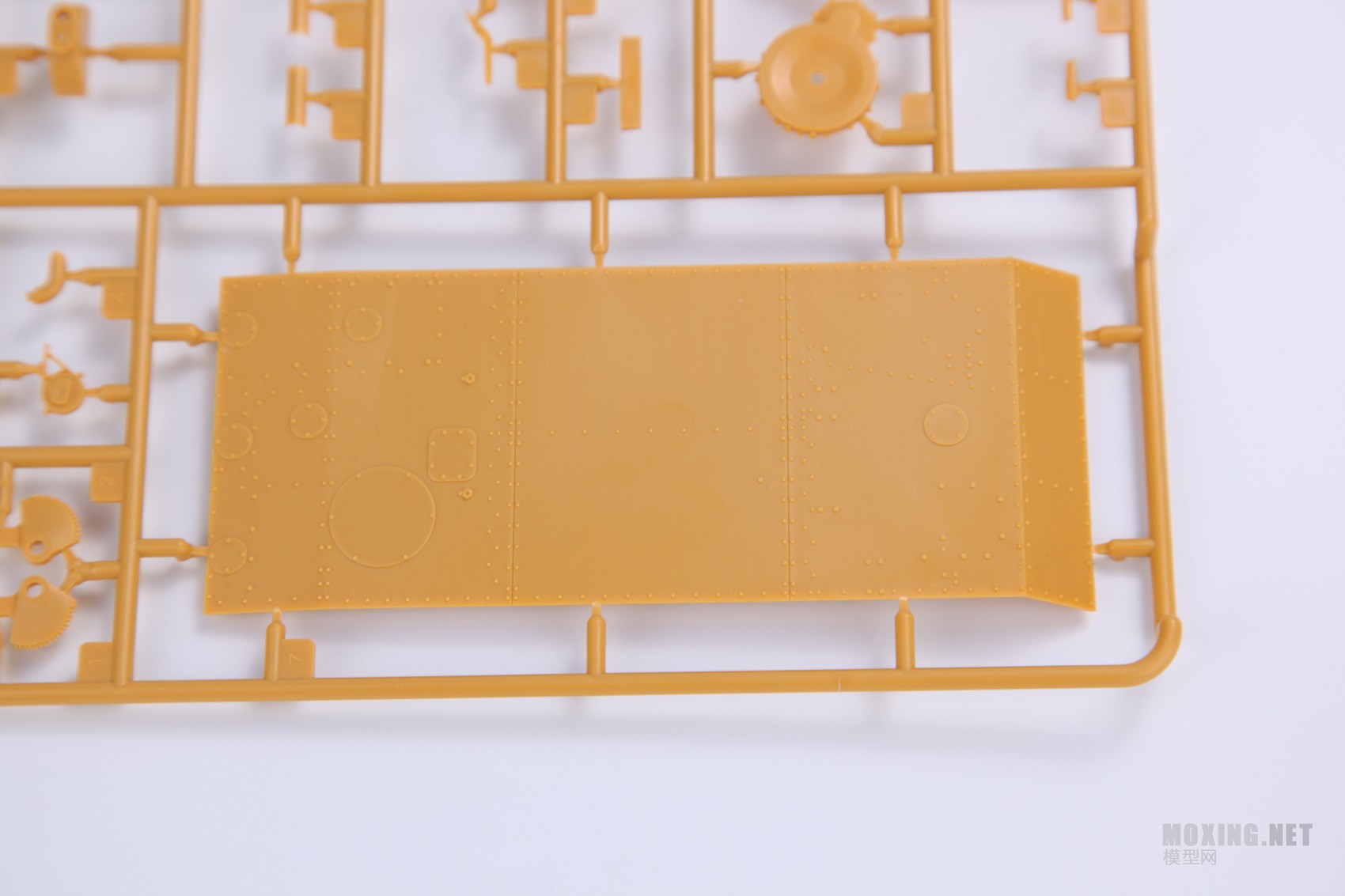

地盘上密密麻麻的铆钉
从动轮紧张器运用了滑动开模,丰富了细节,简化了制作难度。

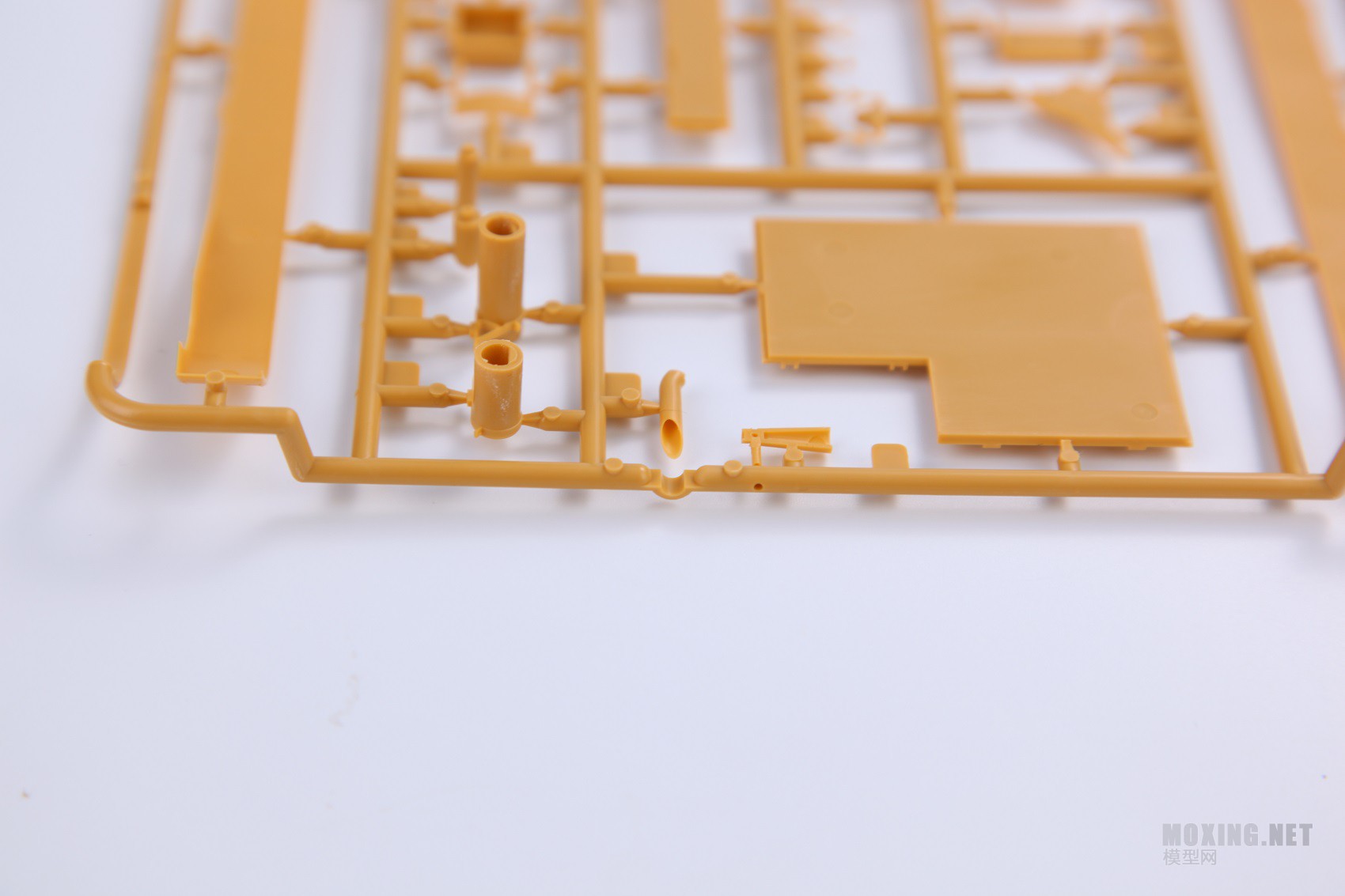

排气管支架虽然有些缩胶,但在内部,并不影响外观。

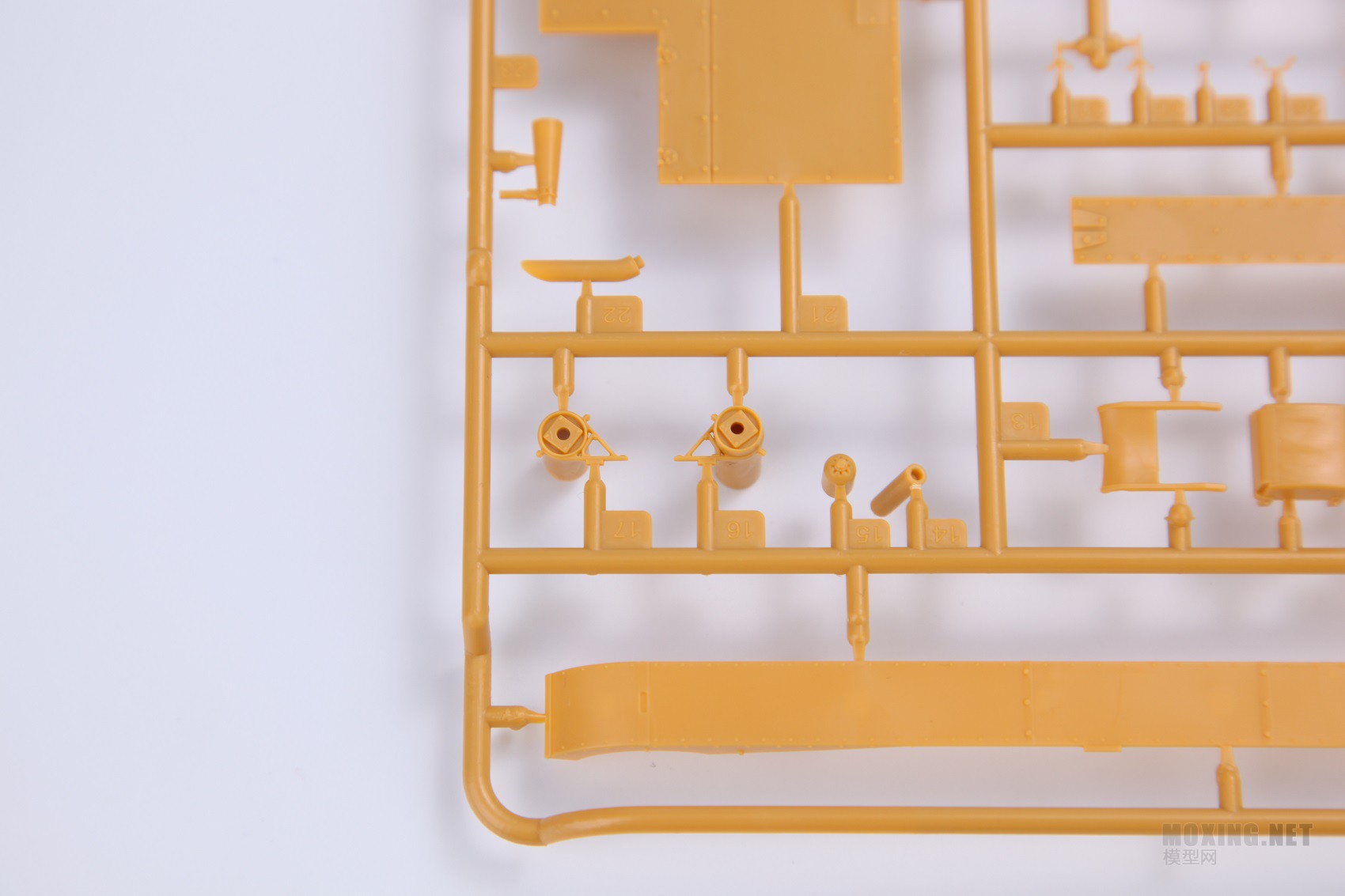

排气管细节

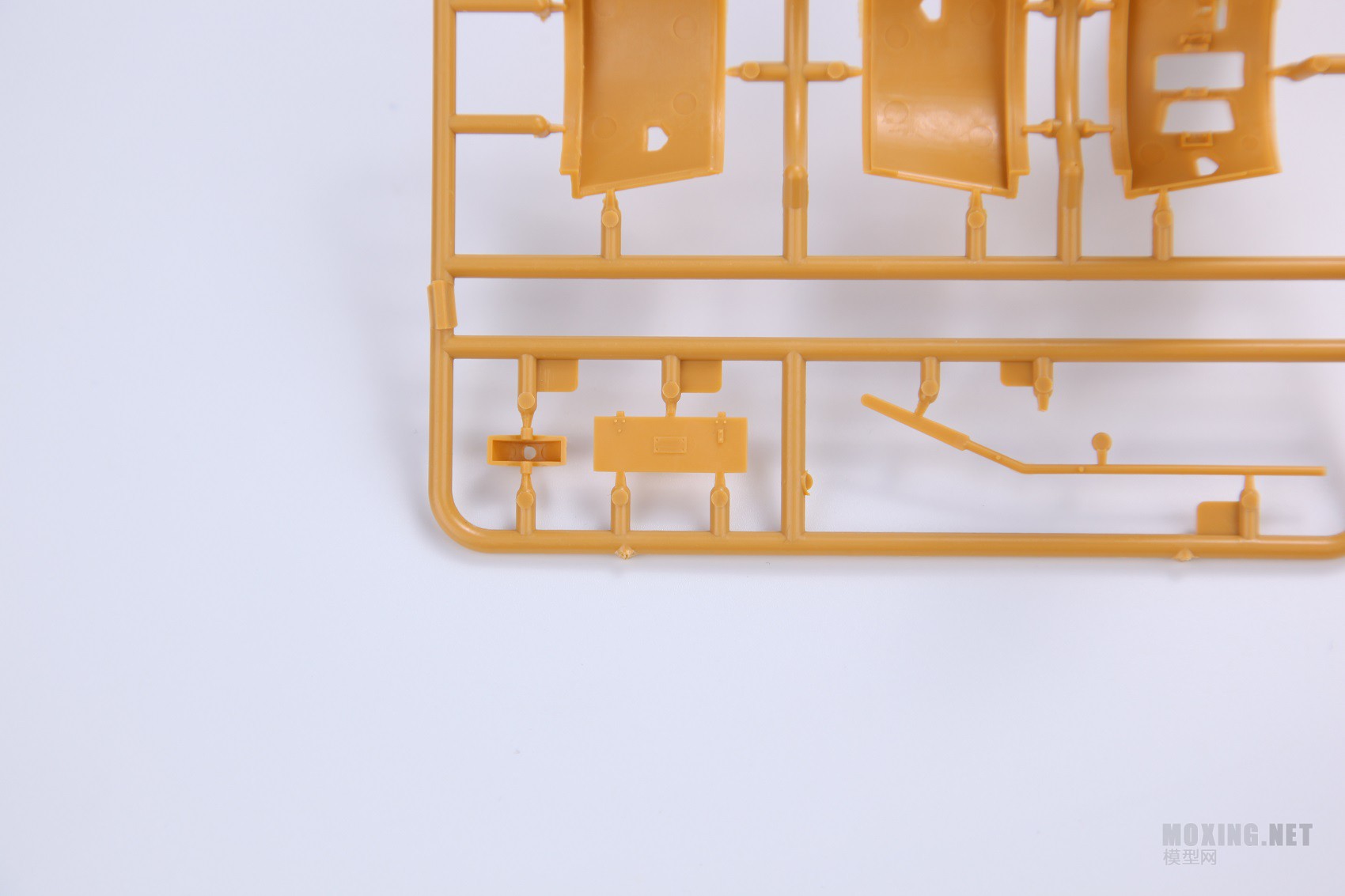

驾驶舱侧面装甲板
驾驶舱盖
主动轮齿轮盖板细节

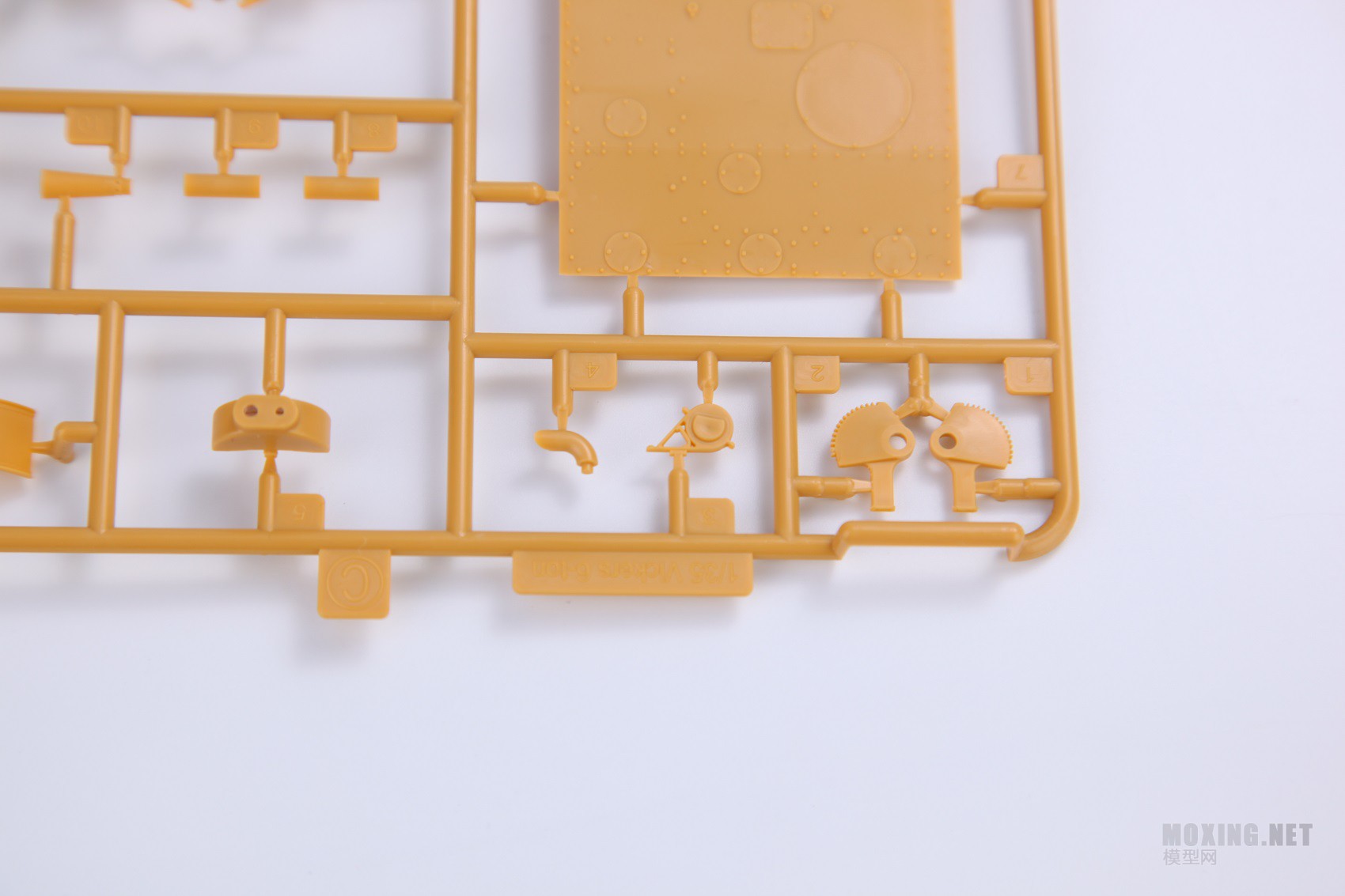

一些细小零件

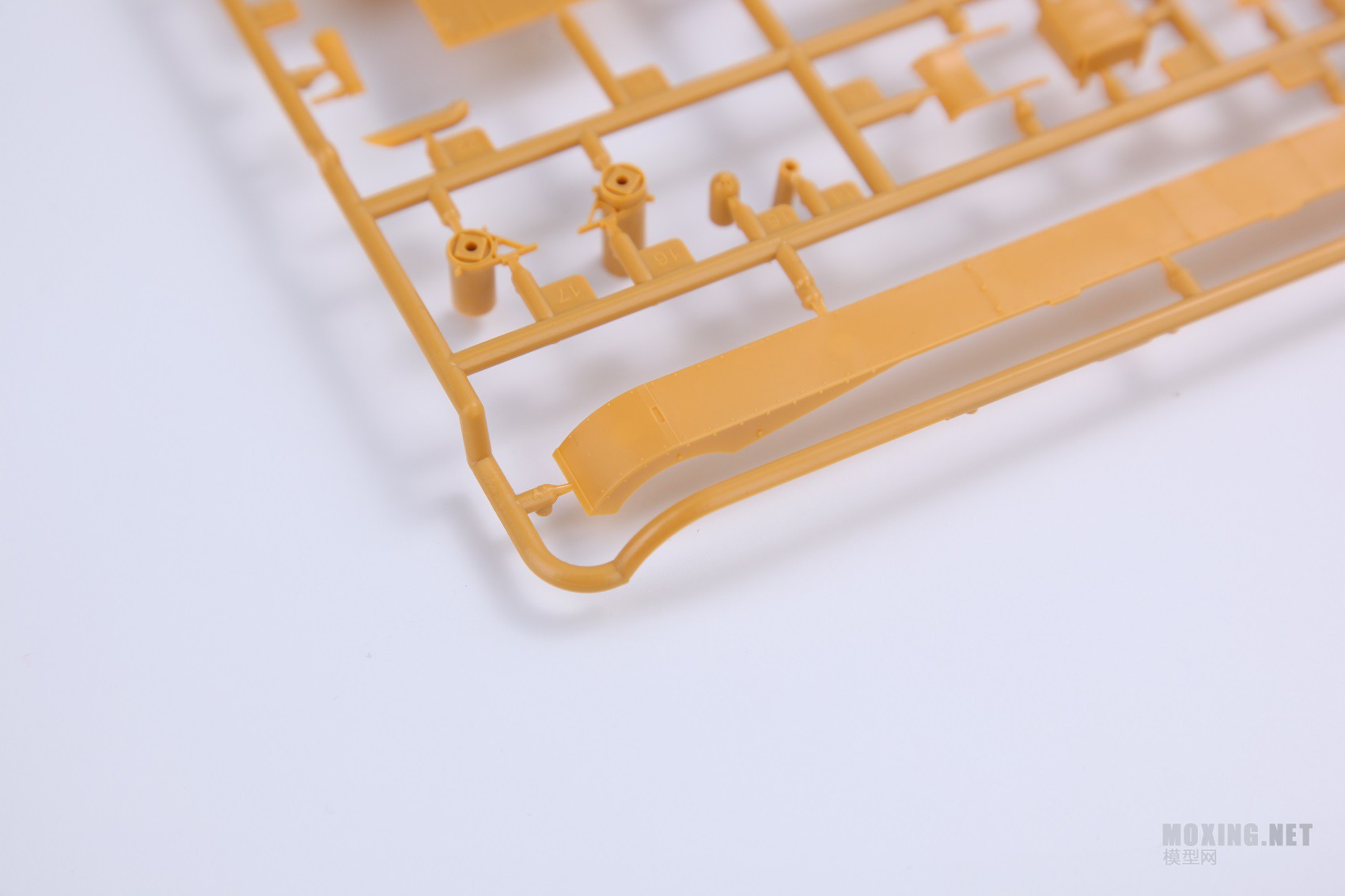

战甲模型这次的亮点,翼子板非常薄,效果很棒!

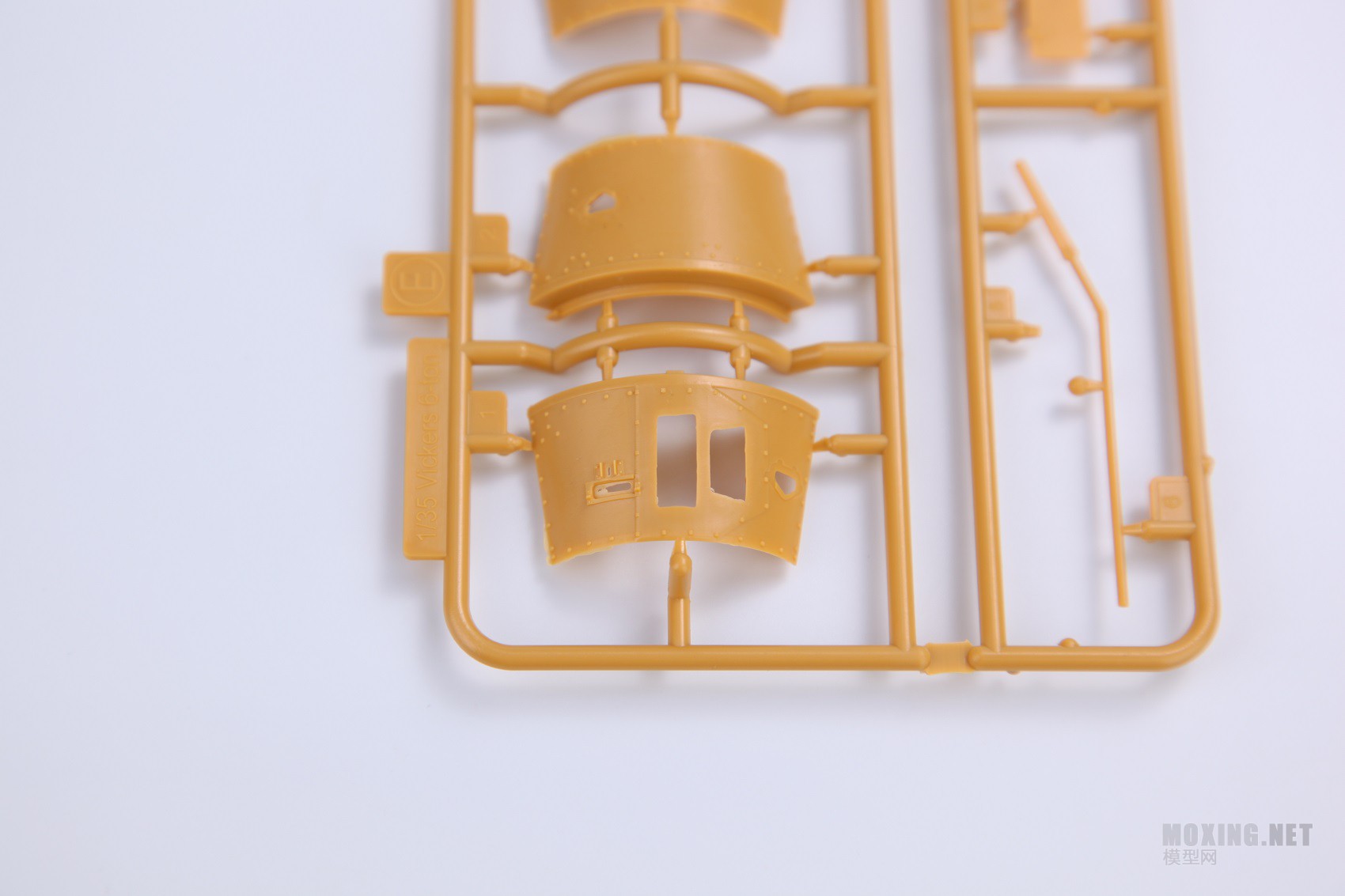

炮塔为三片式,虽然这样可以保留大量细节,但是制作难度也会提高,不知道组合度怎样。
炮塔同样有丰富的铆钉细节,但是也可以发现,飞边较多,开口处不工整。
炮塔顶部
炮塔舱盖细节
蚀刻片细节也很棒,防爆网体现出了编织样式。炮塔舱盖还配有铰链蚀刻片。




 楼主| 发表于 2017-4-30 01:46:42 | 显示全部楼层
本帖最后由 手榴蛋Patrick 于 2017-5-9 23:54 编辑

6.开盒小结
战甲模型的这一款维克斯6吨坦克的品质一如之前的产品,细节丰富,零件锐度很高,质量一流。对于一辆小车来说,零件数并不多,制作不会太过复杂。履带给出了制作相对简便但不失细节的半拼接履带,不过炮塔和车体底盘的开模方式为多片组合式,制作起来不太方便,个别零件飞边较多,还需提高。蚀刻片给的十分大方,可以丰富很多细节。水贴可选样式较多,共4种涂装可选。总的来说,此款小车零件简洁细节丰富,蚀刻片、透明件、丰富的水贴一应俱全。题材也很棒,喜爱抗战题材的模友又有了一个新的选择!
