[陆军装备] 【模型网评测】MENG 1/35俄罗斯BMR-3M装甲扫雷车(SS-011)

[复制链接]
发表于 2017-4-14 12:37:58 | 显示全部楼层 |阅读模式

马上注册模型网

您需要 登录 才可以下载或查看,没有帐号?注册用户

x
本帖最后由 PaladinLJJ 于 2017-6-12 20:32 编辑

感谢MENG模型提供评测用模型,本文由www.moxing.net(模型网)独家刊发, 请勿私自转载,欲转载请先联系本站。

Part I 简介与开盒

现在越来越多的品牌开始关注工程辅助类车辆题材,稍早前RFM麦田的M1 ABV突击破障车面世;此次为各位带来的,则是MENG在1月发布消息的俄罗斯BMR-3M装甲扫雷车。工程辅助车辆知名度小,毛子这款冷门车的介绍就更少了。笔者综合国内国外的一些网站写了个简介,如有疏漏或错误欢迎指出。

▼展览和演习中的BMR-3M

BMR-3M是基于BMR-2(T-55底盘)在阿富汗的使用经验教训,并在EMR-3(T-72底盘)基础上改进而来。BMR-3M基于T-90底盘(MENG继续开心的走在深挖T-90系列的康庄大道上),在车身结构和防护在进一步提升。

▼BMR-2

▼BMR-3,注意车身、扫雷具上以及武器站与BMR-3M的区别

和M1 ABV爆破扫雷方式不同,BMR-3M的扫雷方式是机械扫雷:直接在在雷场中碾压引爆清理或干扰地雷(包括IED),为后续机械化部队开辟出道路。BMR-3M装备KMT-7滚筒/犁刀式扫雷器及电磁附加装置组成的综合扫雷装置,此外,为了应对越来越多的IED威胁,该车还装备电磁干扰器。这整套设备能清理压力敏感地雷、炸底甲板地雷以及无线电控制的爆炸物,还能通过犁刀将地雷从泥土中清理出来。滚筒式扫雷器清除出的雷场通道宽度为2×800毫米,配备电磁附加装置时,通道宽度达4米。有意思的是,由于内部空间相对较大,BMR-3M内部有较多的饮用水和食物储备,还有食物加热器、排泄物降解系统(高级马桶?),比主战坦克拥有更强的自持作战能力。

BMR-3M有3名成员,分别是车长、驾驶员以及1名工兵。车重48吨,长宽高分别是6.93米、3.78米、2.93米,行程最大为500公里,最高公路行驶速度是50公里/时,扫雷时的速度最高为12千米/时。此外,BMR-3M还装备了NBC设备。武器方面,使用了T-90的武器站,装备12.7mm的NVST机枪一挺。BMR-3M在2000年开始装备俄军,据信其参加过第二次车臣战争。BMR-3M还经常出现在武器展上,不过暂时还未见外销记录。

▼此次的封绘又出现偏色现象,看来厂家需要把控下印刷供应商的质量了

▼一侧是2009年俄罗斯武器展的涂装样式,以及AK的色号指示

▼另一侧是2015年俄罗斯武器展的涂装样式,还有英文的实车简介和模型套件简介

▼满满一盒子板件,包括23板深黄色板件,7套黑色的履带板件(ABS塑胶板件和软胶板件各7板),1板深黄色软胶件,1板透明件,1个上车体和1个下车体,1板黑色软胶套,1个透明件的悬挂辅助定位工具,1片蚀刻片,1片负重轮遮盖蚀刻片,1根铜缆绳,以及1根黑色金属链条。所有金属零件都在小透明袋里。此次很多板件采用现有套件的板件,比如行走部分主要是TS-006 T-90A,车体小零件来自于TS-028 T-72B3和TS-010 BMPT。没有水贴,恩。
 楼主| 发表于 2017-4-14 13:22:32 | 显示全部楼层
本帖最后由 PaladinLJJ 于 2017-4-14 14:16 编辑

Part II 说明书
▼黑白印刷,第一页是比较详细的实车介绍,还特地强调了和BMR-3的区别,我好像明白了这个原因···不过,简介中介绍该车自持作战时间是3天,笔者在乌拉尔机车厂官网上看到的是2天

▼套件提供了3种涂装方案(之前官方公布的新闻里公布是2种),都是俄罗斯武器展的,看来这车部队装备的照片不太好找

 楼主| 发表于 2017-4-14 15:34:41 | 显示全部楼层
正式开盒前的番外篇

 楼主| 发表于 2017-4-27 10:25:33 | 显示全部楼层
本帖最后由 PaladinLJJ 于 2017-4-27 10:27 编辑

Part III 开盒展示

因为参加北京模型展,耽误了发开盒的时间,向各位看官道歉。下面请随笔者镜头欣赏板件

▼板件A,沿用T-72B3板件

▼提供了后期的橡胶前挡泥板

▼翼子板附件箱细节很清晰,也比较锐利

▼自救圆木,相比T-72B3应该是修过,大木纹表现更深刻了,细小木纹表现不多,其实仔细看实车,细小的木纹也不明显,自救圆木的整体细节还行
其他地方没甚好说,不在赘述

▼板件B,主要是车尾的油桶

▼绑带表现还是比较清晰,虽然分件方式让打磨有点麻烦,不过这次还是打算一试

其他小零件无非是示廓灯啥的,也不再啰嗦

▼板件C,主要是裙板

▼裙板主要细节交代得很清楚

▼侧面看,做出了橡胶裙板的起伏幅度,很自然
 楼主| 发表于 2017-4-27 10:37:07 | 显示全部楼层
▼板件D,这就是BMR-3M的零件了

▼战斗室上部,可以看到几个舱口,中间大的就是武器站舱口

▼仔细看,螺栓是比较锐利的,也表现出了焊接纹路

▼战斗室的正面,中间的空缺位置是驾驶员观察窗安装位

▼驾驶员观察窗

▼战斗室侧面

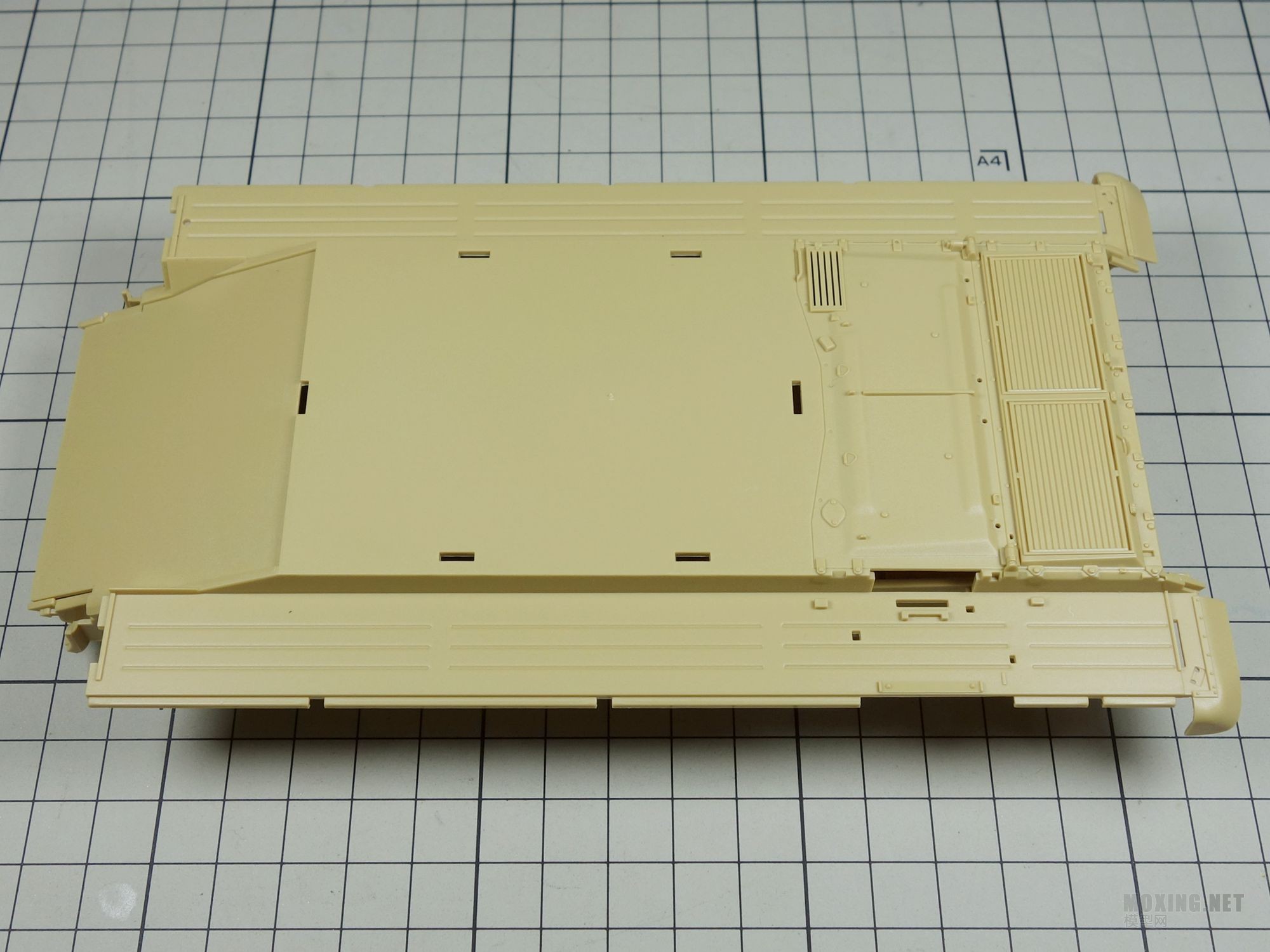

▼车底的附加装甲,跟M1的TUSK套件比,看着似乎单薄了点

▼烟幕弹发射器底座,正面看有略微缩水。背面可以看到用了隐形水口设计
 楼主| 发表于 2017-4-27 10:52:20 | 显示全部楼层
本帖最后由 PaladinLJJ 于 2017-4-27 11:07 编辑

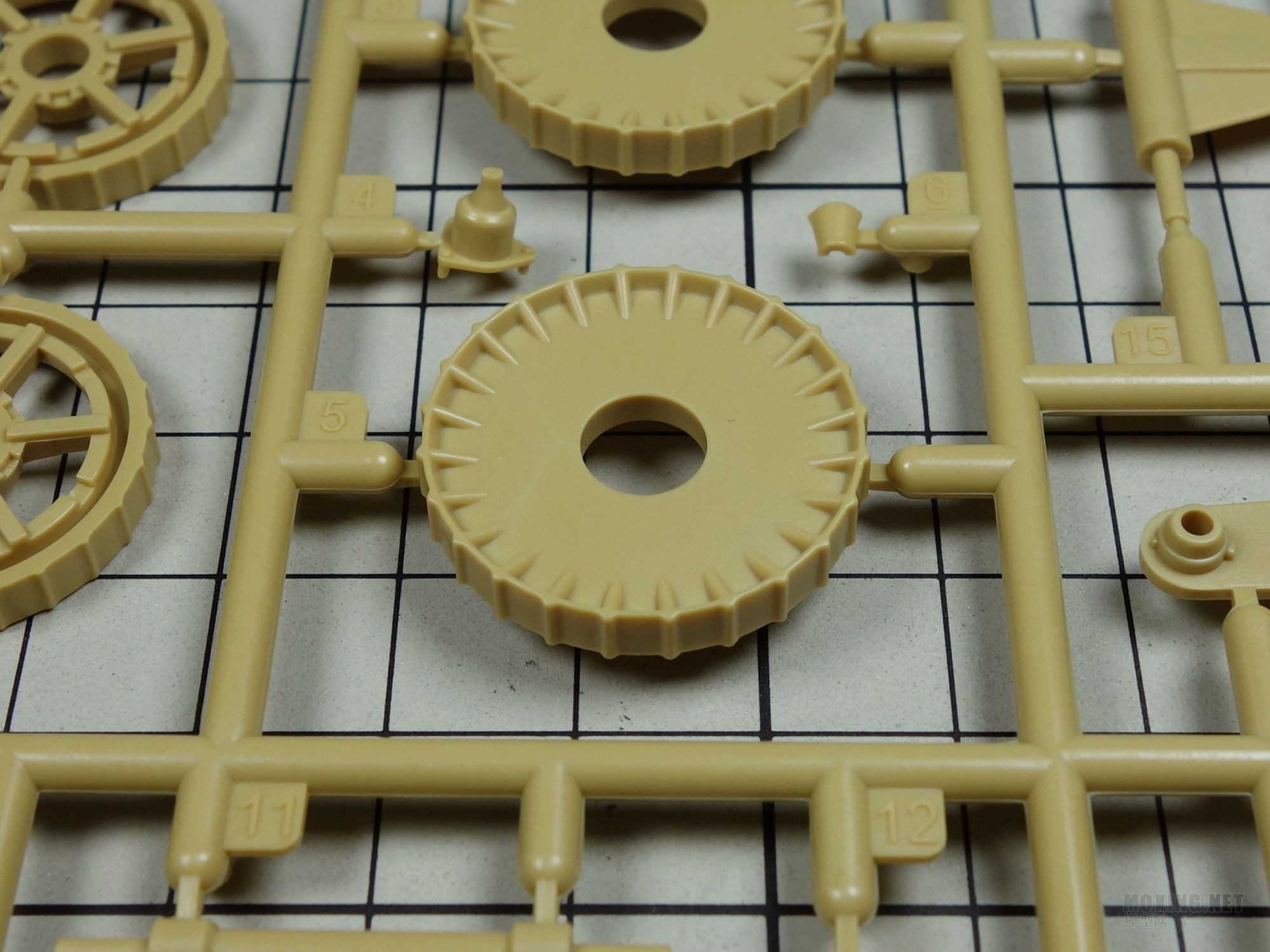

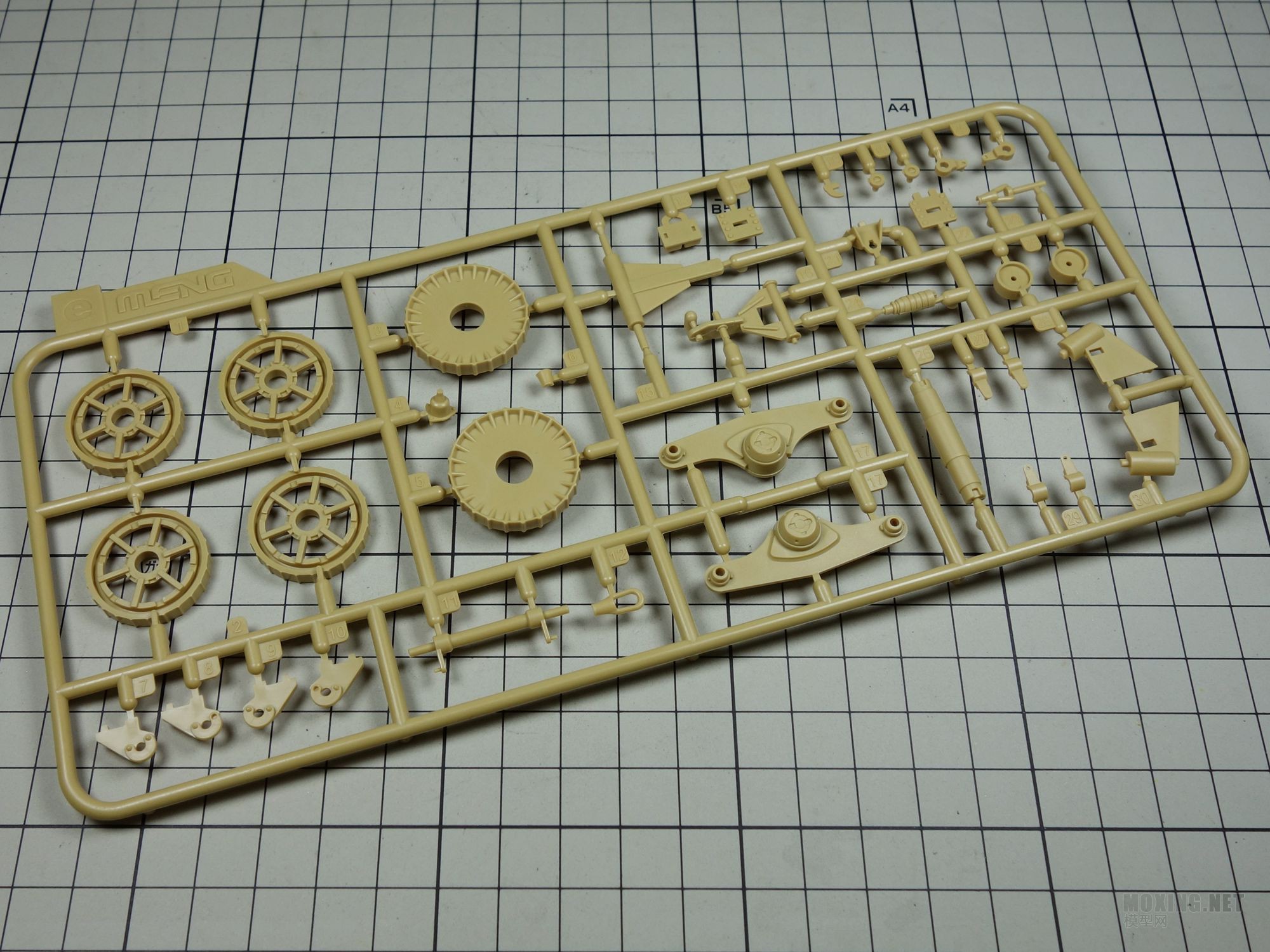

▼板件E,3板,负重轮、活动悬挂等,还是沿用现成板件

▼没甚好说,请看图吧

▼板件F,2板,现成板件

▼板件G,终于迎来第二个新板件

▼车体首上装甲

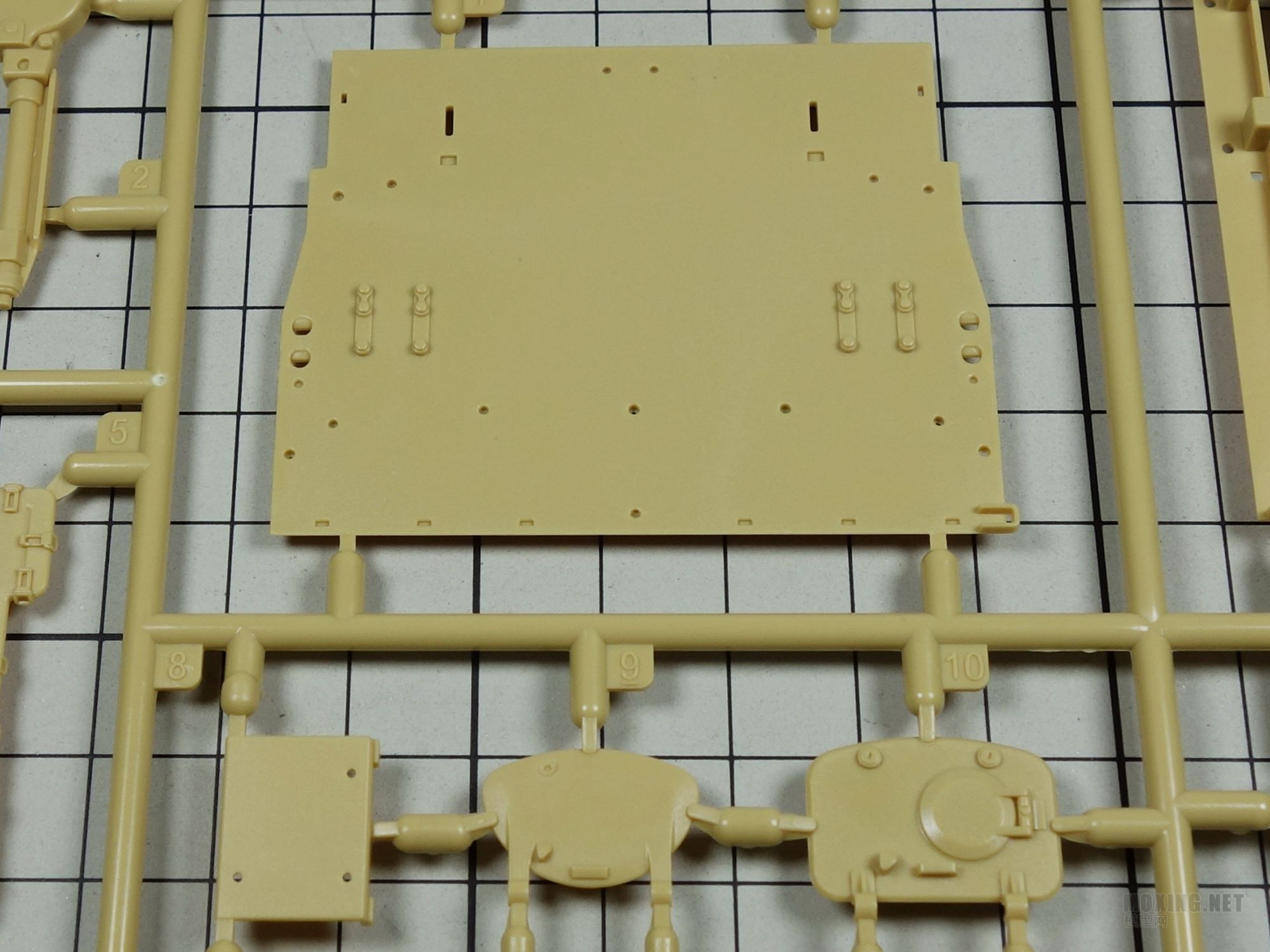

▼几个舱门

▼背面没有推出孔

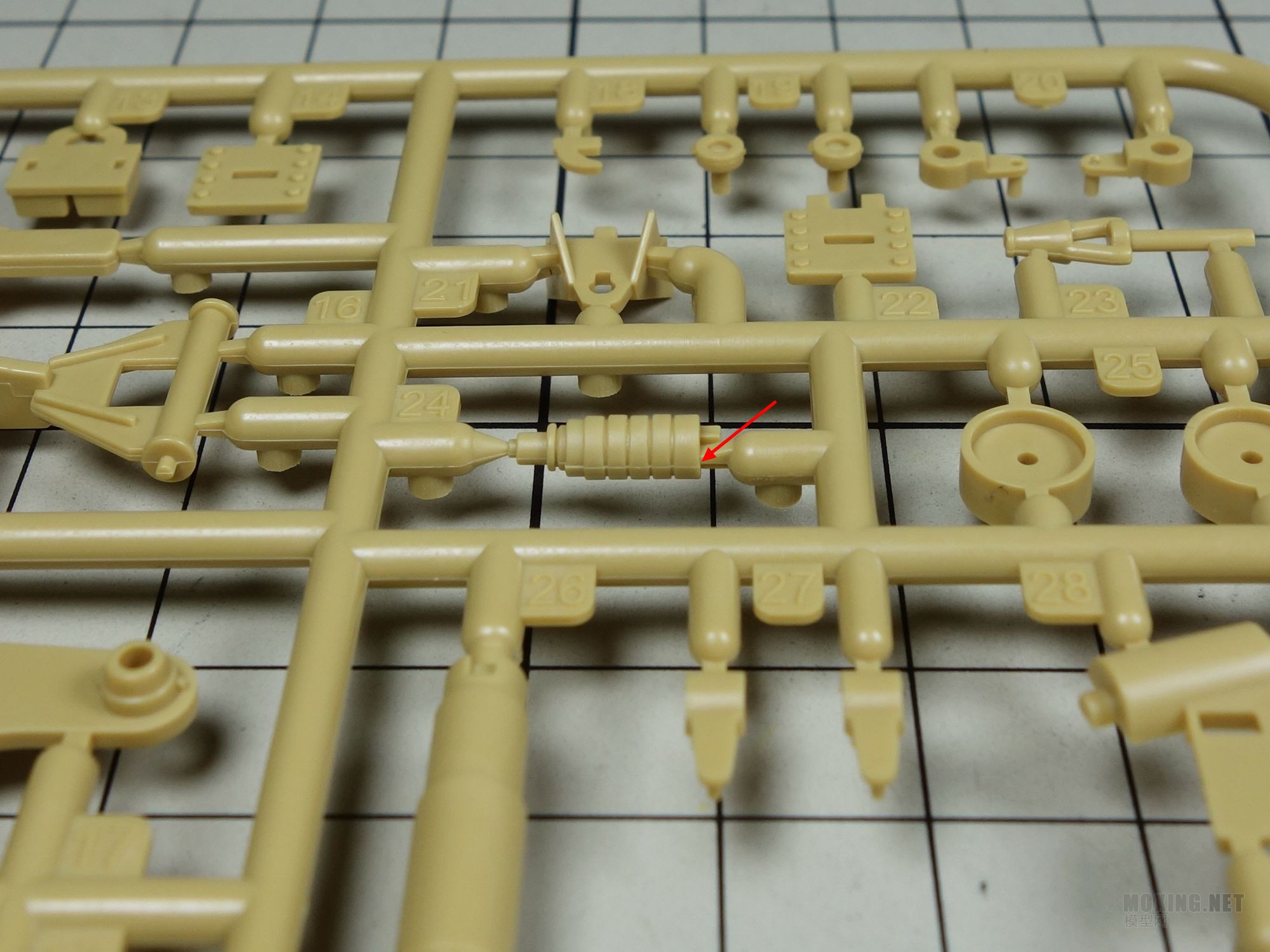

▼车尾放扫轮滚的架子,注意箭头处,有脱模油残余。笔者收到的套件,2套新板件都有些许脱模油需要清洗

▼上面有个长杆子,吊放扫雷滚的小吊车

 楼主| 发表于 2017-4-27 11:05:17 | 显示全部楼层
本帖最后由 PaladinLJJ 于 2017-4-27 11:06 编辑

▼板件H,7板。履带猛然发现自己居然忘了拍整体照,沿用一张T-72B3评测的照片好了,反正一模一样。依然是全钢履带,提供单独的橡胶块


▼细节部分

▼单独的诱导齿

▼单独的挂胶

▼板件H3,7板,履带的销耳,软胶零件


▼注意销耳正反两面是有区别的,安装的时候要注意

▼板件J,履带安装辅助工具
 楼主| 发表于 2017-4-27 11:29:42 | 显示全部楼层
本帖最后由 PaladinLJJ 于 2017-4-27 11:31 编辑

▼板件P,扫雷具的附件

▼铲刀

▼板件R,主要是主动轮
 楼主| 发表于 2017-4-27 11:40:55 | 显示全部楼层
本帖最后由 PaladinLJJ 于 2017-4-27 11:44 编辑

▼板件L,软胶板件,此次用不上的主炮防盾帆布和油箱管线

▼板件W,NVST机枪,枪口通过滑块开模开出

▼板件V

 楼主| 发表于 2017-4-27 12:05:38 | 显示全部楼层
本帖最后由 PaladinLJJ 于 2017-4-27 12:39 编辑

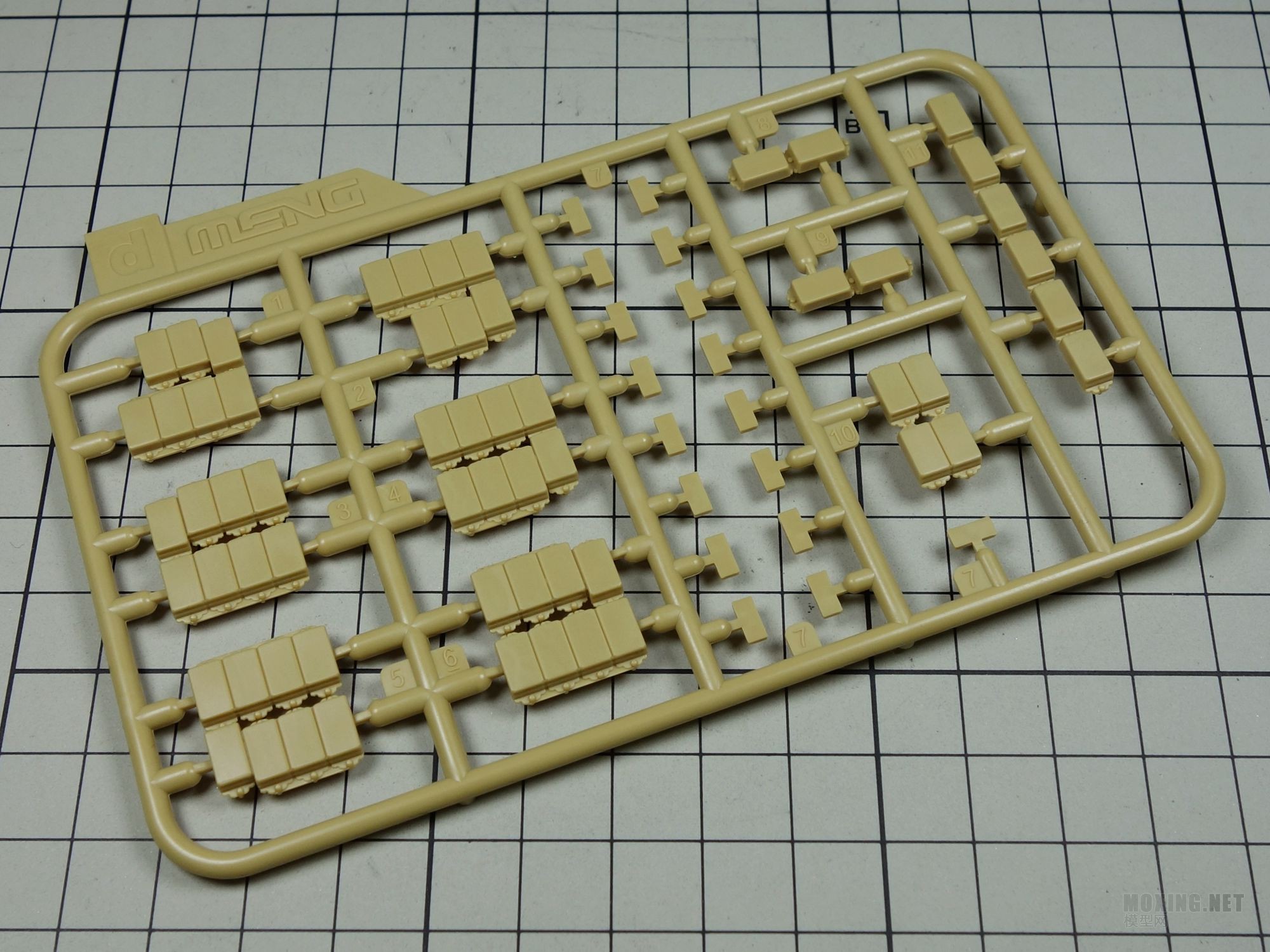

▼板件a,反应装甲

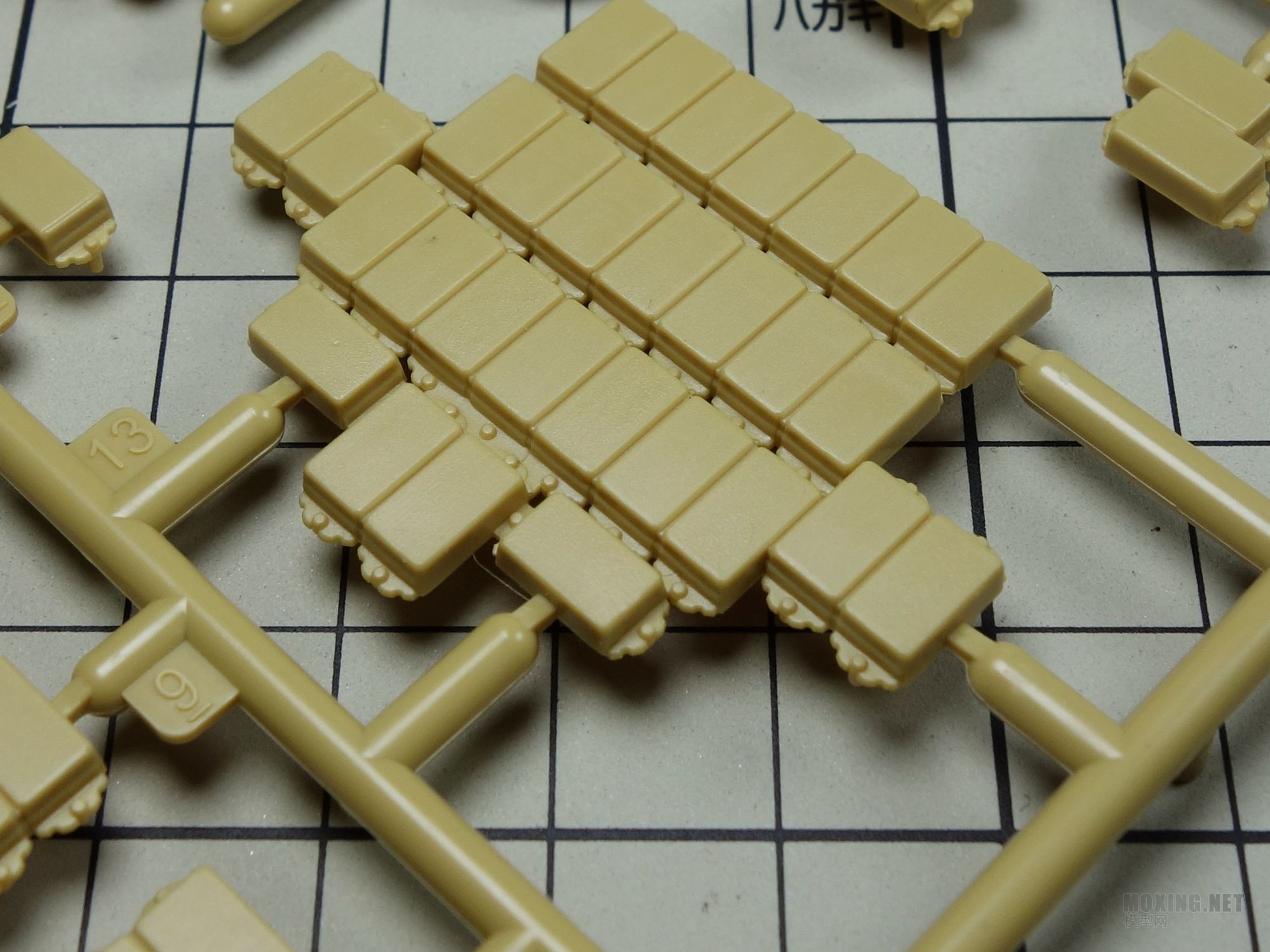

▼细节比较锐利

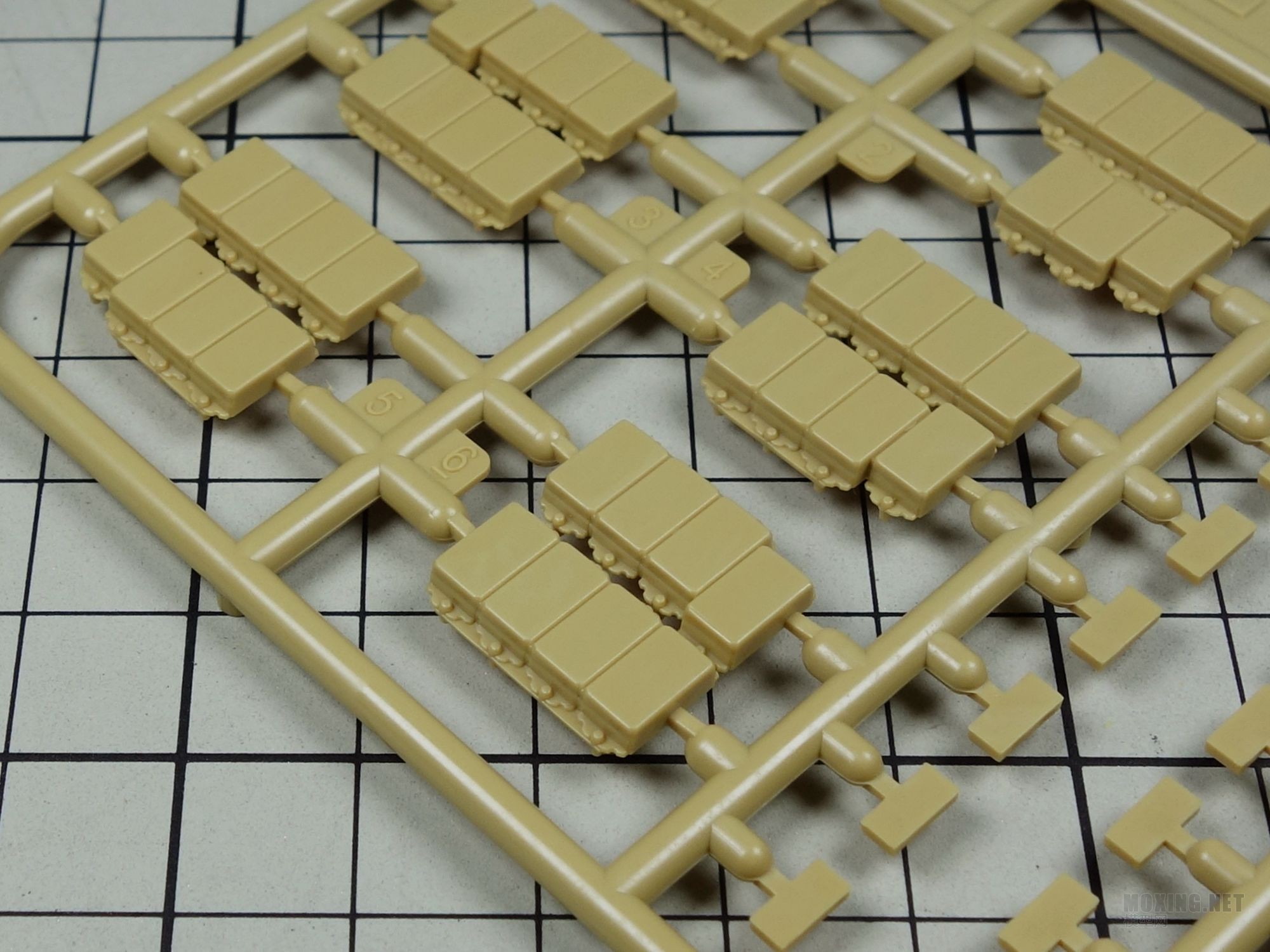

▼板件d,2板,还是反应装甲
板件a和板件d看来还会在T-72B1再次见面

▼板件e,2板,扫雷滚

▼合模蛮准确,合模线好处理
