[陆军装备] 【模型网评测】小号手 01028 1/35 俄罗斯BM-21“冰雹”122毫米多管火箭炮评测

[复制链接]
发表于 2016-10-31 21:14:52 | 显示全部楼层 |阅读模式

马上注册模型网

您需要 登录 才可以下载或查看,没有帐号?注册用户

x
本帖最后由 黑_巧克力 于 2016-12-2 18:55 编辑

感谢北京新时模型提供评测套件。本文由www.moxing.net(模型网)独家刊发,其余网站欲转载先联系本站


       BМ-21式火箭炮是前苏联研制的一种122毫米40管自行火箭炮。该炮1964年开始装备陆军炮兵部队。现摩托化步兵师和坦克师属炮兵团均编有一个BМ-21式火箭炮营,装备该炮24门。主要用来摧毁敌战术核武器,与敌炮兵作斗争,加强团炮兵群火力。它通常配置在已方前沿后2~6公里的范围内,压制纵深为14~18公里。

       二战后,火箭炮一直是苏联优先发展的项目之一。50年代中期,苏军提出了新需求:射程20千米,射击精度足够高的火箭炮。1960年,苏联部长会议下达第578-236号决议,提出“冰雹”火箭炮的技战术要求。同年开始研制,147研究所(就是后来的图们市合金精密仪器设计局)负责研制系统总体及火箭弹,203专业设计局负责开发发射装置。
    以前火箭炮的精度问题,主要在于推力偏心和角推力偏心。首先,设计人员提出了自旋加平衡尾翼的方案。最后实现的是稳定性很高的带折叠尾翼的火箭弹,这个在苏联火箭弹研发史上有里程碑意义。此弹尾部较细,四个曲面尾翼紧贴在尾部表面,当火箭弹离开定向架(管)后,立即打开。另外,以前是在火箭弹尾部开几个倾斜小孔,侧向喷出燃气使弹体旋转。为了提高射程,首次使用了大长细比的弹体。壳体用2毫米薄钢板卷成,这样在当时口径不很大的弹体里,增加长度,以容纳更多的燃料。定向管最后定型时长达3米,直径122.4毫米。40根定向管(4×10)安装在焊接摇架上。发射出的火箭弹,直线偏差不超过0.5毫米。
   “冰雹”最早使用的是9M22杀伤爆破火箭弹,弹体长2870毫米,重66千克,战斗部重18.4千克,其中装药6.4千克,固体燃料重20.45千克,最大飞行速度690米/秒,最大射程20.75千米,最小射程5千米。后来研制的9M22U改进型破片爆破火箭弹,也颇具盛名。再后来,就有了燃烧弹、子母弹、烟雾弹、照明弹、布雷弹、无线电干扰弹等多种弹种,形成一个庞大的弹药家族。


首先小号手的盒子的风格一直是公认比较硬朗的,事实也的确如此,板件满满的装了一盒,
小号手封绘一直是那种比较平庸的风格。

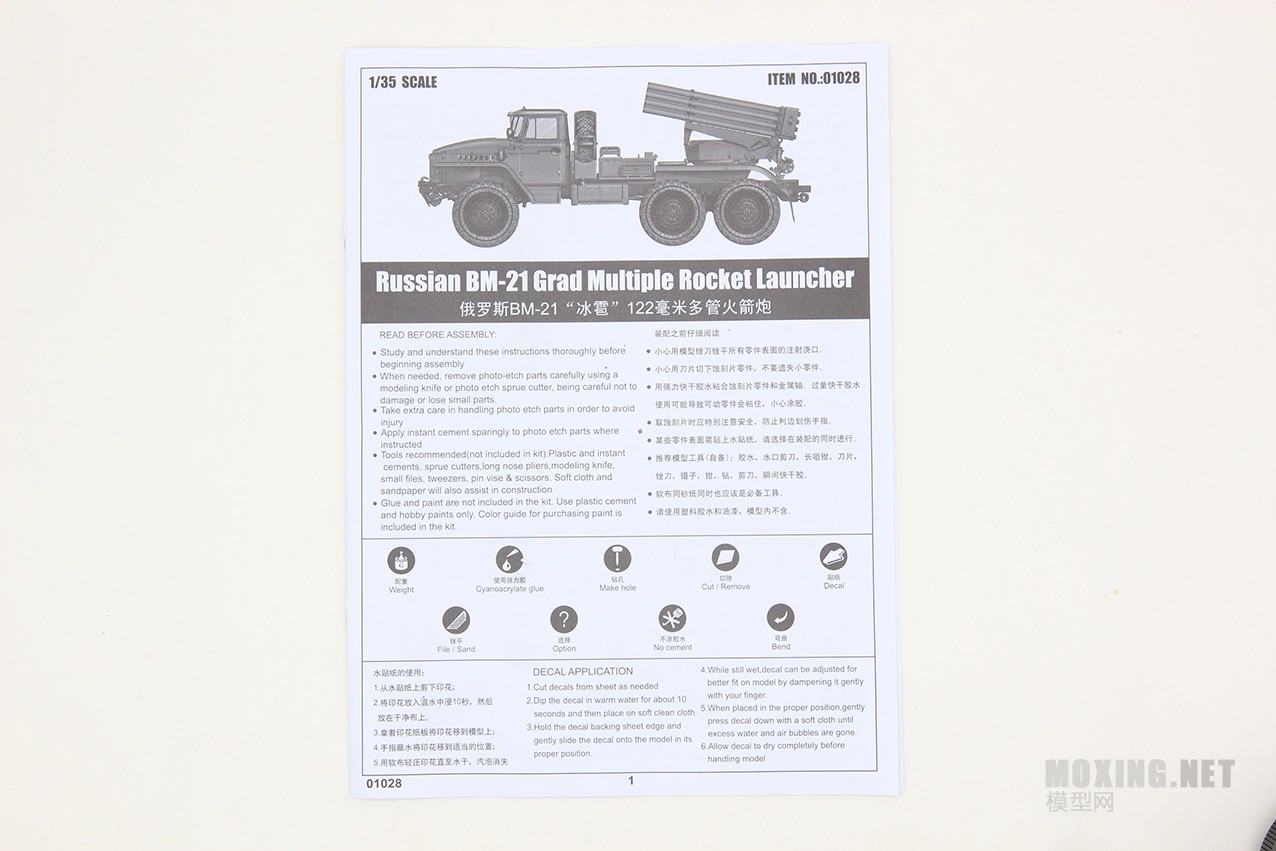

我们还是从说明书开始展示

涂装样式一共给出了三种选择
 楼主| 发表于 2016-10-31 21:29:48 | 显示全部楼层
本帖最后由 黑_巧克力 于 2016-10-31 21:50 编辑

板件部分展示板件Ax2
正面
反面


车轮正面螺丝细节锐度不够
反面
避震弹簧

驾驶室内的仪表盘

板件B
正面

反面

局部放大展示
车顶盖

车头盖


板件C
正面 IMG_0062.JPG

反面

局部板件大图




板件D
正面

反面

车门

方向盘



板件E
正面

反面

个别板件大图

板件Mx2
正面

反面
发射管有少许零碎的小飞边



 楼主| 发表于 2016-10-31 21:51:45 | 显示全部楼层
本帖最后由 黑_巧克力 于 2016-10-31 22:21 编辑

板件G正面
反面

个别板件大图
板件H
正面
反面

个别板件大图


板件J
正面

反面


板件S
正面
反面

个别板件大图

板件N

板件K

透明件GP
号手的透明件用泡沫纸包上加以保护,这点我觉得的确非常好,可以防止透明件在运输过程中被刮伤

橡胶轮胎 7枚,不过橡胶材质有个问题就是时间长了之后会和塑料产生化学反应,不过不知道这款轮胎有没有树脂件可以代替

胎纹和轮胎表面细节展示

可以看到有明显的合模线

轮胎侧面纹理和文字

蚀刻件一片

水贴一小张

到此为止板件已经全部展示完毕


      此盒号手的“冰雹”122多管火箭炮打开盒子就给人一种满足感,板件塞了满满一盒,翻阅说明书后得知此盒模型给出了底盘,驾驶室,发动机等细节,这点值得称赞,可以给制作者提供更大的制作构思空间去展示此款模型。通过刚才的板件展示可以发现一些螺母之类的细节显得锐度不够,有些小飞边毛刺现象存在,没有出现缩胶和注塑不全,似乎也没有发现推出孔在板件正面的情况,橡胶轮胎的合模线处理起来要费一番功夫,还有火箭炮管的上下两片式开模方式也对组合度有一定的要求,这要到后续制作的时候才会知晓,开盒后的总体感觉是中规中矩。


 楼主| 发表于 2016-12-2 17:52:07 | 显示全部楼层
本帖最后由 黑_巧克力 于 2016-12-2 18:53 编辑

首先是底盘的安装,细节上个人认为比较一般
车架

行走机构为了上色的需要组好后先不安装到底盘架上

油箱

发动机细节来说还算不错,尤其是蚀刻件的皮带也算一个亮点
底盘上的零件我统一上了黑色,组合度一般,个别传动轴的长度不够精确

 楼主| 发表于 2016-12-2 17:53:28 | 显示全部楼层
本帖最后由 黑_巧克力 于 2016-12-2 21:54 编辑

车头制作
总体来说制作上体验一般,板件与板件之间的定位不够准确,不过驾驶室细节部件组合度较好,车门与车门框组合度不佳(下图中红框已经指出)
车头盖部分

备胎架
对应位置的蚀刻片件长度也是略短了一点点,不过不影响制作

备件架,我看上面有工具箱和通条所以这样叫这个部分,组合顺利


这个完成之后假组底盘之后出现了一个问题就是右侧那两个对位卡槽对不上有偏差,左侧的没有问题,图中红蓝框对应的位置都有偏差




 楼主| 发表于 2016-12-2 18:55:35 | 显示全部楼层
本帖最后由 黑_巧克力 于 2016-12-2 21:58 编辑

发射架以及底座制作组合度上没有明显欠缺的地方,制作过程比较顺利

手动操作机构

这里在完成制作假组炮管之后出现问题就是炮管托架前后两端的两个板件短了一点点,致使不能服贴的包含住炮管,图中红框的板件

底座制作较为简单,也没有太多细节制作

炮管制作,那么多JJ看着就有种莫名的兴奋,炮管两端飞边现象比较明显,两片式开模,大体组合度还不错,粘合后没有明显的落差和错位,不过蛋疼的是炮管口可以明显的看到合模的那条缝,这个地方要做到没有痕迹似乎也比较难,沃雅有对应的炮管该件,当然价格够买一盒新模型了 IMG_0885.JPG
主体部分已经基本全部组装完毕,由于橡胶轮胎的合模线,购买了一套天朝牌的树脂轮胎

上色前的准备

 楼主| 发表于 2016-12-2 19:36:33 | 显示全部楼层
本帖最后由 黑_巧克力 于 2016-12-2 23:05 编辑

上色上主体色的原因,透明件我先没有安装,我涂装选择了俄罗斯橄榄绿,漆的品牌是易模型漆

上色后进行拼合,我先对拼合中出现的问题说明一下
底盘上的问题,图中红框中的凸起定位为了能够使对应的板件能够顺利安装我进行了适当切割

炮管部分
图中的红框中显示有明显的缝隙,这是上部的那个长条板件短了,

油箱托架之间的横向距离不够,图中红框中的托架明显往两侧趴开

以上便是组合上板件存在的几个问题。



轮胎我没有粘死,所以视觉上有些外趴的感觉





 楼主| 发表于 2016-12-2 21:55:03 | 显示全部楼层
本帖最后由 黑_巧克力 于 2016-12-2 23:04 编辑

  此款号手的题材还是比较讨好的,毕竟二战那时候苏联那个喀秋莎齐射的那个场面还是挺震撼的,这款BM-21可以算是喀秋莎的后辈。首先号手的板件材质我觉得是偏硬的那种,透明件依旧是很号手的保护方式泡沫膜包裹。在制作体验上这个模型的整个制作过程比较延缓,因为根据之前号手模型的制作经验,需要经常假组看实际组合效果,实际鹅结果也的确是需要这样做,制作中遇到了好几处组合上有问题的地方,还有很多板件存在小的飞边现象,好的方面就是说明书没有出现错误,这点我倒是挺意外的,板件在细节上表现虽然不能说非常出众,不过也算中规中矩了。再有就是多排炮管的两片式开模造成了不可避免的合模线,而且很难处理干净,这点让人比较纠结;还有底盘上定位位置偏差的问题都需要自己去修正,总之完成这款模型很难做到一气呵成的那种顺利,号手的模型总是存在这样或者那样的问题,但是又不是什么大问题,也许是技术,也许考虑到开模成本,反正做号手的模型经常假组一下看看契合度是不会有错的。

优点: 1.说明书没错误  2.细节还算不错
缺点:1.几处组合度明显的问题  2.多排炮管粘合后炮口处合模线明显 3.底盘定位位置有偏差

个人评分(单项满分10分)
组合度:7.5分
细节:7.5分
推荐度:7分
