[陆军装备] [模型网评测]RPG(72003)-1/72 俄罗斯GAZ233114虎式高机动装甲车 遥控武器战型号

[复制链接]
发表于 2024-6-3 19:04:30 | 显示全部楼层 |阅读模式

马上注册模型网

您需要 登录 才可以下载或查看,没有帐号?注册用户

x
RPG之前推出了1/72的GAZ233115 虎式高机动轮式装甲车作战型,这是第二款虎式高机动装甲车,RPG 72003 俄罗斯GAZ233114虎式高机动装甲车 遥控武器战型号

侧面给出了模型产品基本信息,蚀刻片和水贴示意图

另一侧面给出了三种涂装指示和微博微信二维码

4板射出件,车顶武器站位单独开模板件,一版透明件、一个滑块开模车体、一袋轮胎、水贴蚀刻片在一个袋子里

1


 楼主| 发表于 2024-6-3 19:05:47 | 显示全部楼层
滑块开模的上车体部分,侧面缆绳用浮雕样式开模出来

另一侧随车工具单独开模制作

顶部武器站基座插榫

正面没有花纹文字细节,轮胎部分还是不尽人意,希望后面能有打印轮胎进行替换,

轮胎部分接地面花纹中间合模线比较明显

三种涂装的丰富水贴。三款涂装,封绘涂装和其他涂装主要是车牌不一样

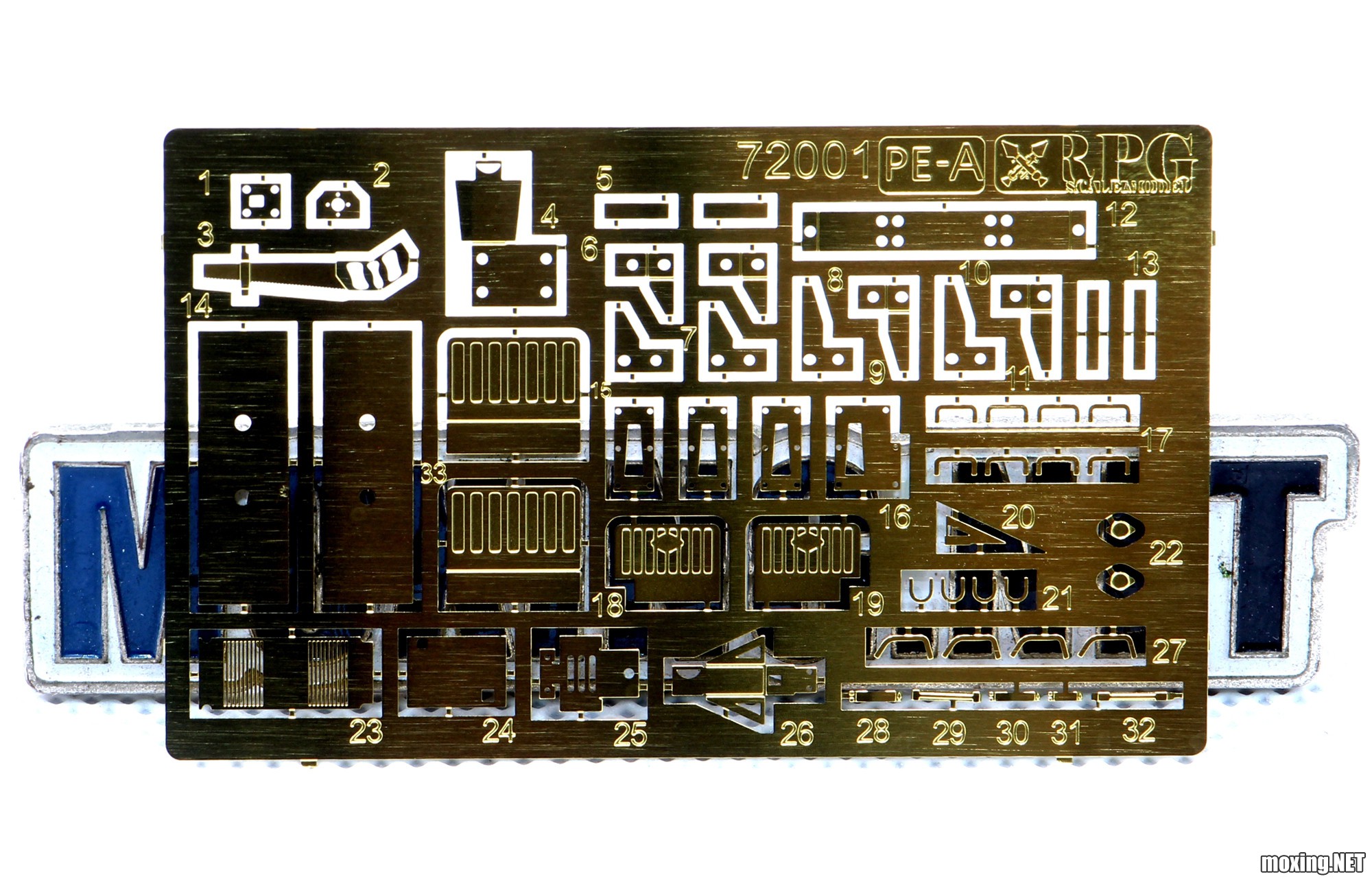

大张蚀刻片丰富车体细节,一些小零件把手有备用替换件,也有一些其他型号的零件。

1
 楼主| 发表于 2024-6-3 19:07:43 | 显示全部楼层
透明件部分,车窗玻璃有两种(正常和带有射击孔样式)

A版为遥控武器战板件

X板件,模型的主体板件,包含下车体、悬挂、车门、武器操作平台、驾驶室仪表盘等各种零件

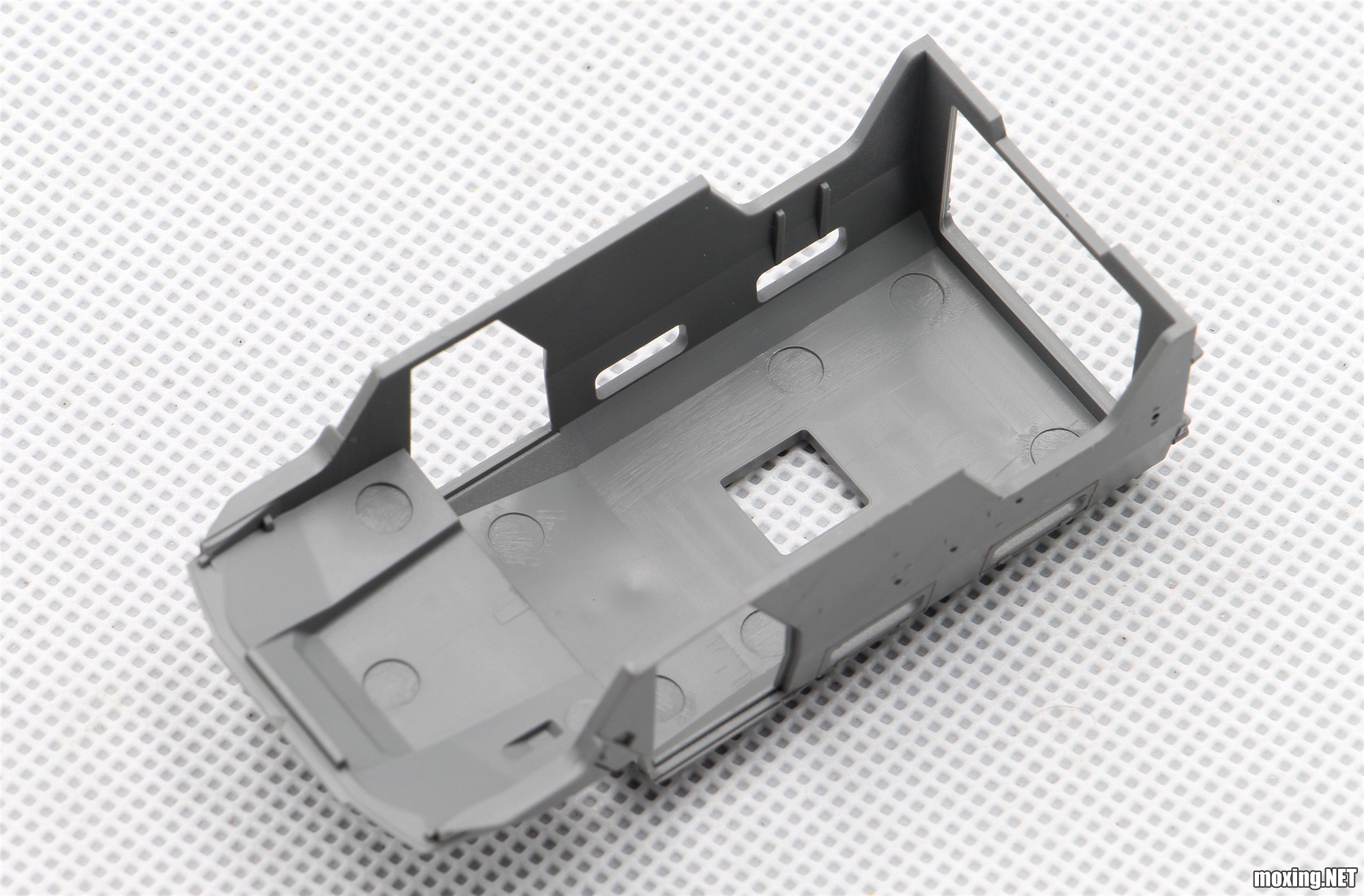

下车体、舱门、仪表盘等零件

保险杠、车头、反光镜等各处小零件

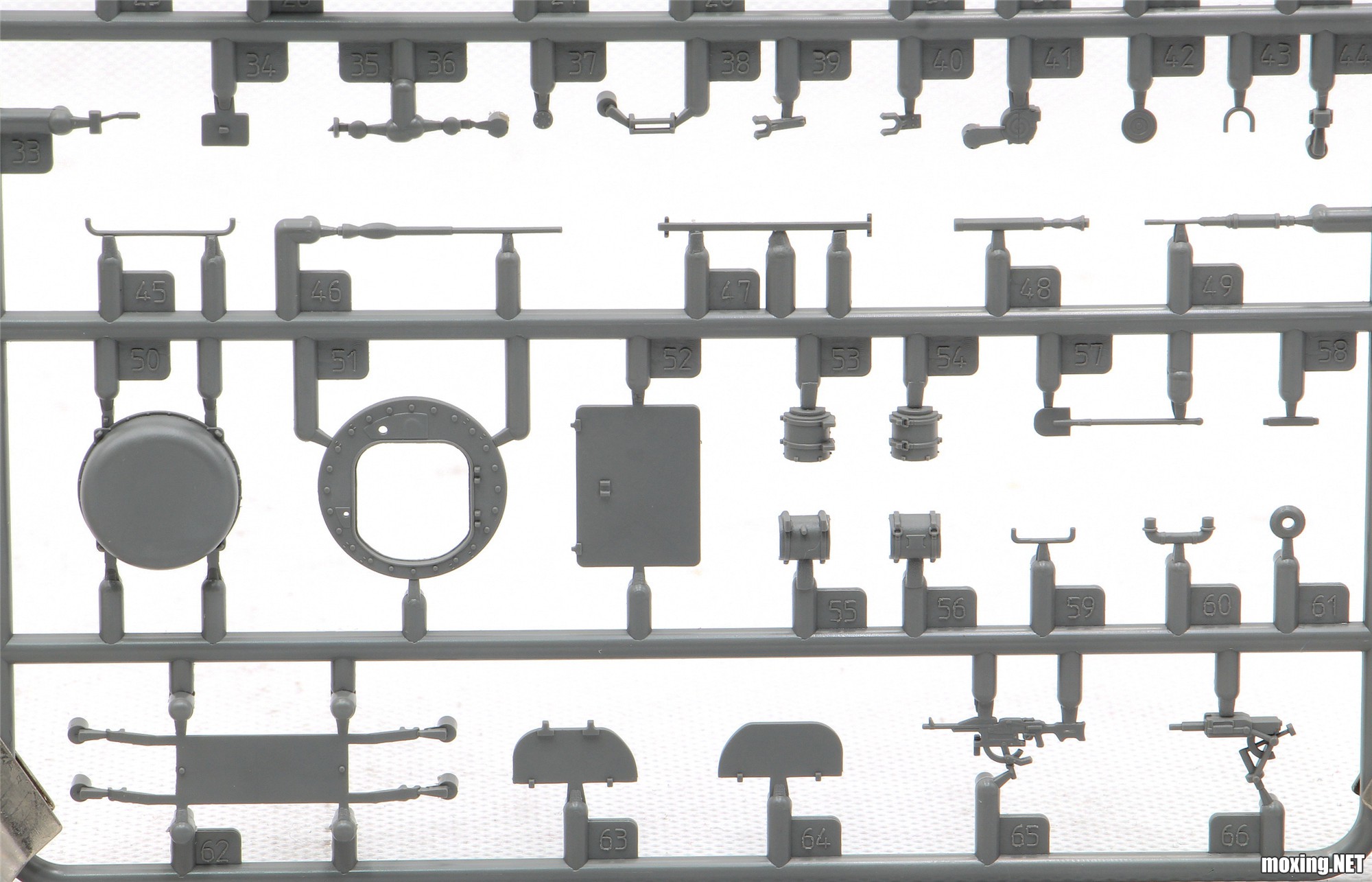

车灯武器操作平台、随车工具、各种天线等零件。这一部分本型号用到的比较少

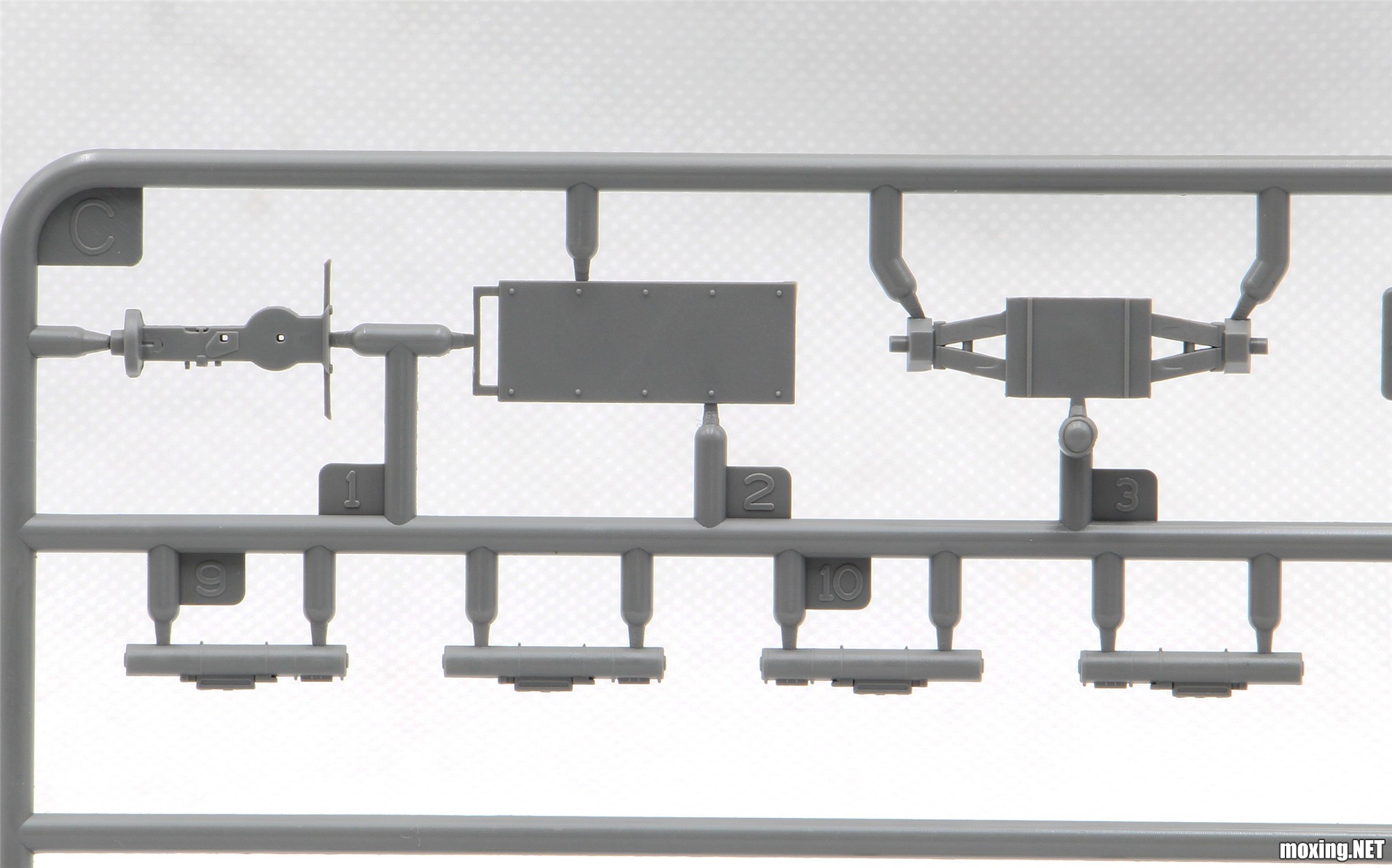

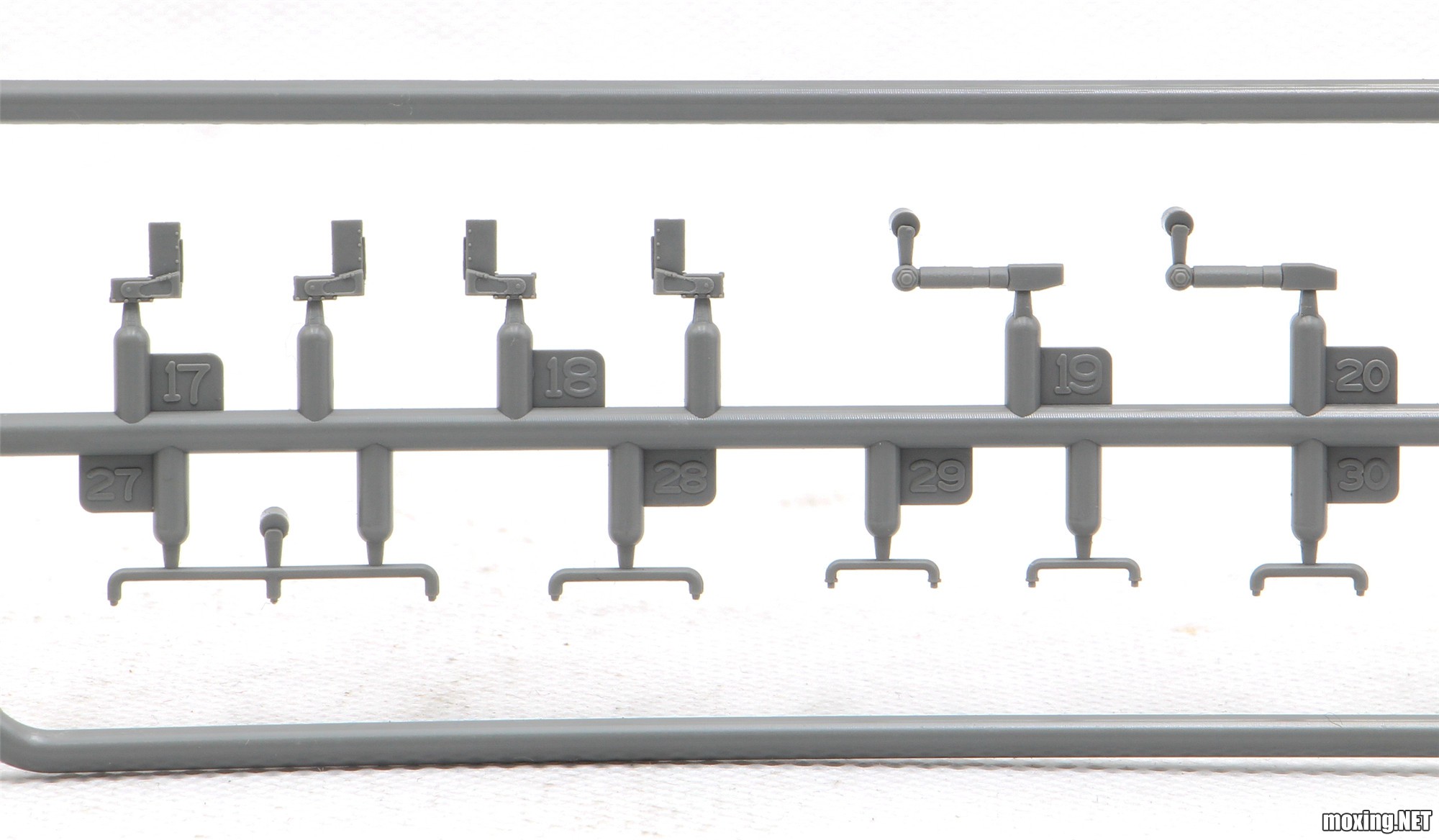

C板件,轮毂、把手、烟幕弹、座椅等零件

1
 楼主| 发表于 2024-6-3 19:08:47 | 显示全部楼层

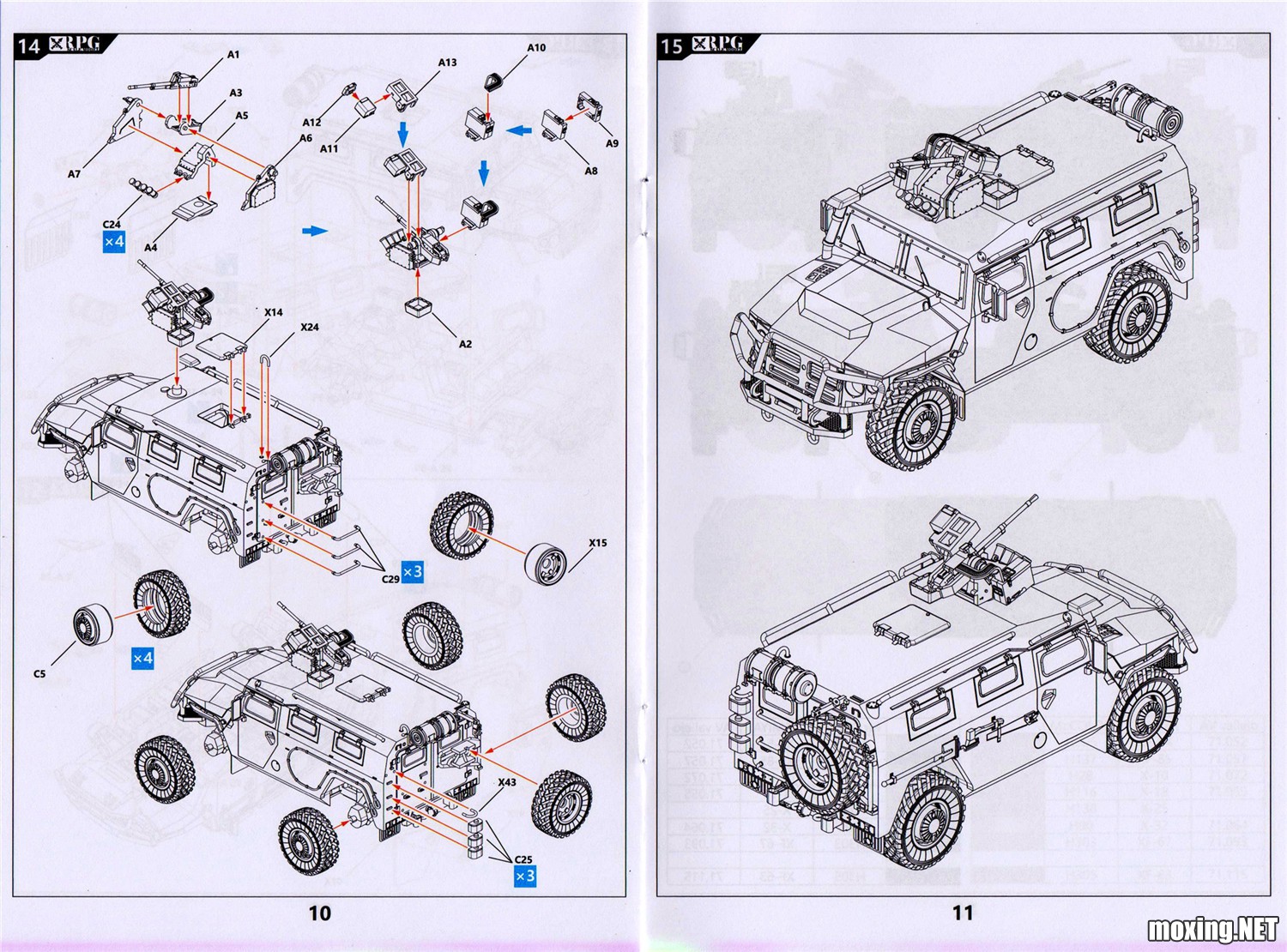

说明书


1
 楼主| 发表于 2024-6-3 19:12:50 | 显示全部楼层
制作过程

下车体制作十分简单,打磨好零件直接安装粘结就可以

驾驶室内零件安装。跟之前72001基本一样

车体内构基本完成照,方向盘剪切注意水口,否则容易缺肉

悬挂下车体合拢十分顺利

驾驶室挡风玻璃安装,透明件因该是没做抛光处理 ,挡风玻璃有意轻微横纹 ,斜拍照角度下会比较明显

这几处蚀刻片零件十分细小,材质又比较硬,不好操作弯折。制作时候需要十分仔细

有一些蚀刻片工具扣零件安装位置,需要比对3D图查看

尾部舱门两个零件编号错误

1
 楼主| 发表于 2024-6-3 19:14:02 | 显示全部楼层
车尾的圆筒6个零件拼装,每个零件都要打磨修剪干净

车壳部分基本完成 很方便的卡扣到下车体上

安装上轮胎并且调平悬挂

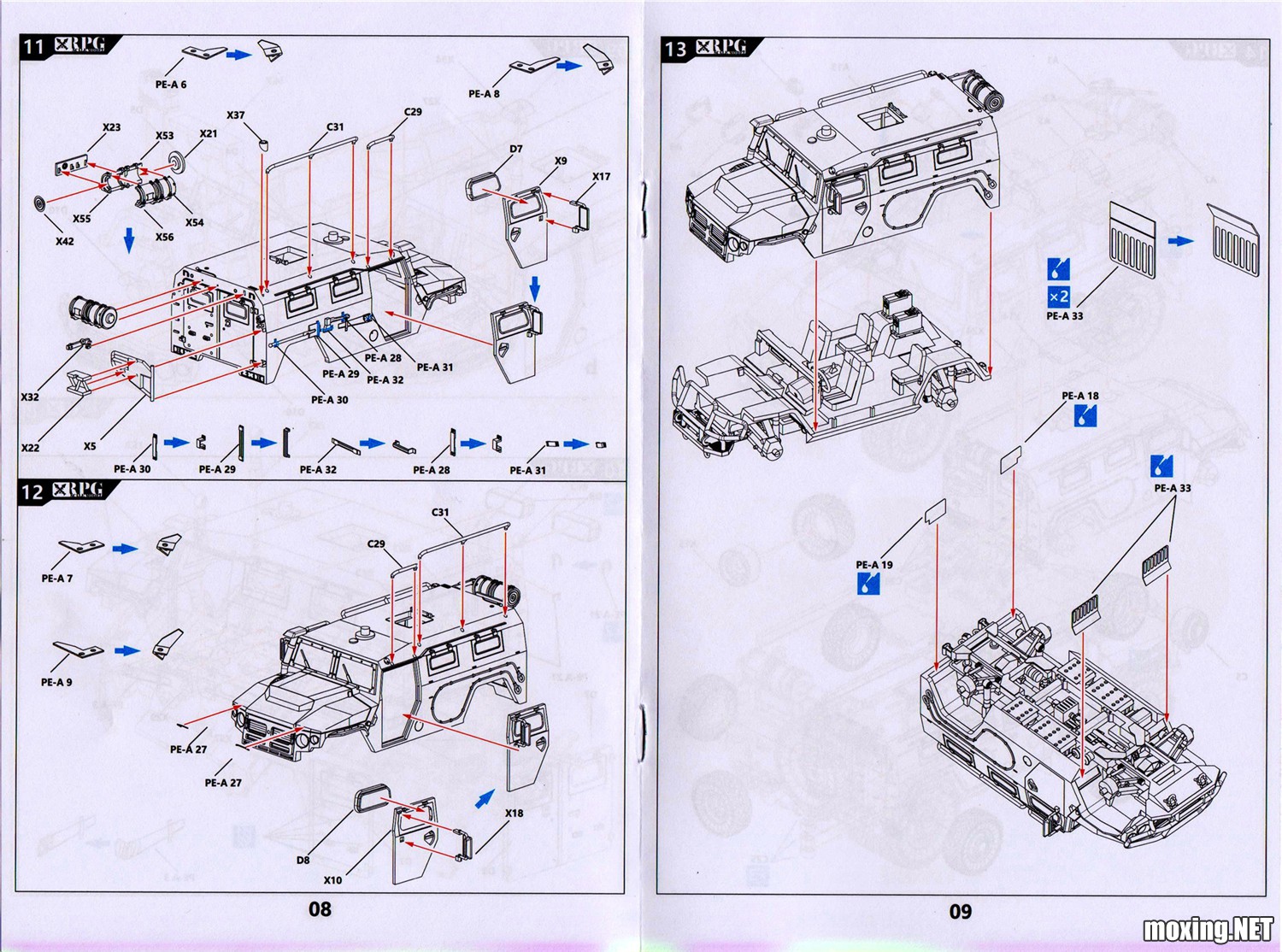

第11步骤算是整车里面最复杂地方 ,几处PE件事72001 的烟幕弹支架制作武器战型号不需要 ,这里直接给划去

C29零件实际板件上有4个,前面车顶使用了两个 ,这里还需要3个,可以使用C30顶替一个

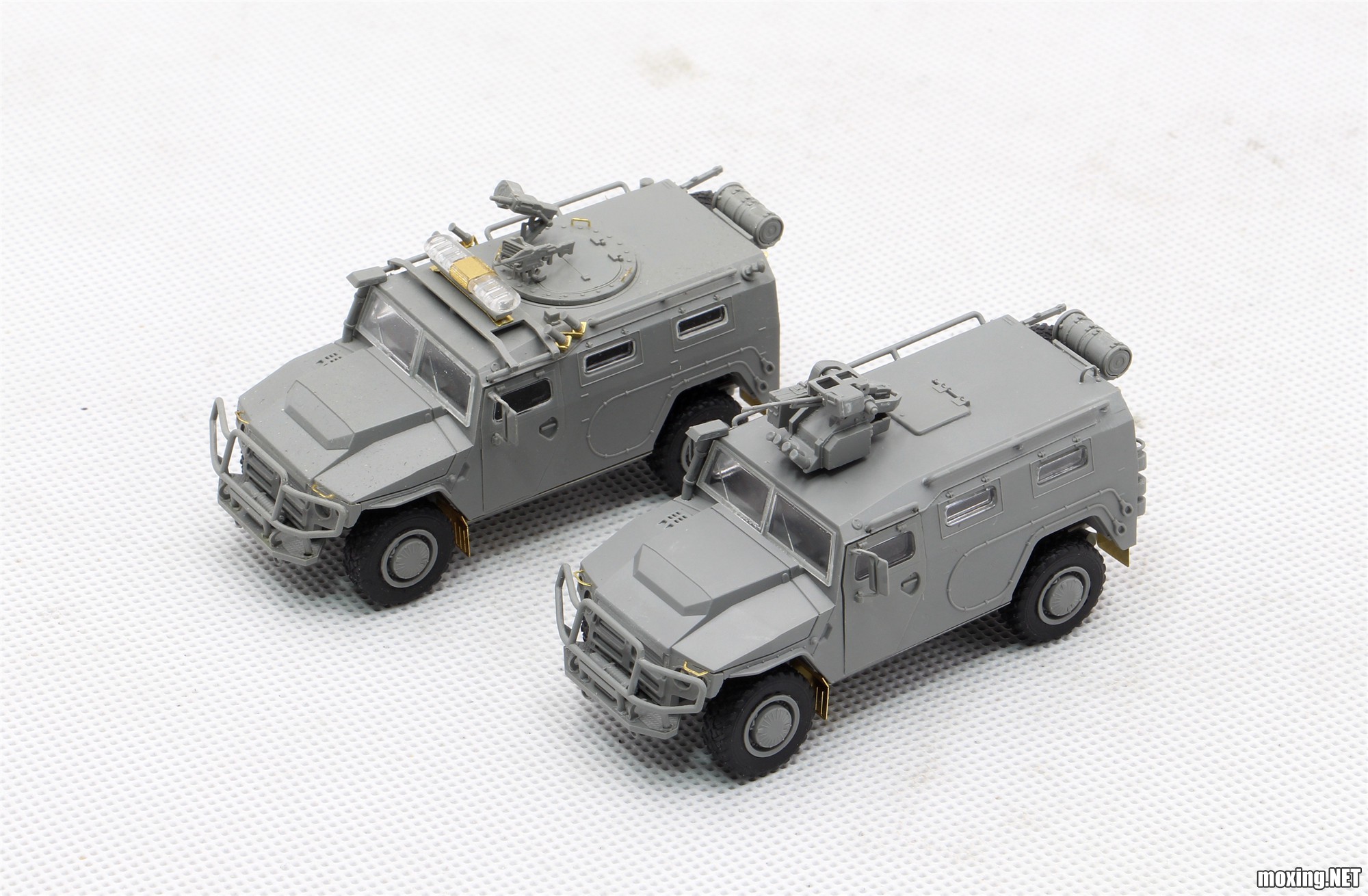

素组完成

1
 楼主| 发表于 2024-6-3 19:14:43 | 显示全部楼层
评测总结

模型制作完成后精致小巧,十分适合掌中把玩。模型各种零件可以很方便的假组方便分色。轮胎细节不足,希望以后有打印轮替换,一部分蚀刻片零件太小不好弯折,需要对比3D图片才能看清具体安装位置,这一点制作时候需要注意下。
