[陆军装备] [模型网评测]鹰翔(FH1116)-1/700 英国皇家海军光辉号(R87)航空母舰1940(评测完成)

[复制链接]
发表于 2021-1-5 19:01:41 | 显示全部楼层 |阅读模式

马上注册模型网

您需要 登录 才可以下载或查看,没有帐号?注册用户

x
本文由www.moxing.net(模型网)独家刊发,请勿私自转载,欲转载请先联系本站。

Part I  “光辉岁月”——开盒与简介

旗号R87的二战“光辉/卓越”号航母可谓戎马一生,战功卓著。1940年甫一服役,就参加了袭击塔兰托这样的重要战斗,并且以自己区区21架双翼“剑鱼”打跨了整个意大利海军的斗志。在随后的岁月中,“光辉”号也四处征战,承受住了打击与考验,并最终迎来了大战的胜利。

“光辉”号1943年接受过一次升级,飞行甲板由204.2米延长到225.6米(维基百科数据),此外雷达、防空炮都有所调整。大战后甚至还进一步升级和装备了喷气式战机

来自鱼鹰社的“光辉”号1940年时的剖视图

制作这样一艘著名而顽强的战舰是很让人愉悦的。相信很多同好和我一样最早接触到的是福万的1/2000套件。很多人认为“卓越”这个翻译更符合其命名的本意

鹰翔此次推出的700比例套件,鹰翔官方也介绍过其精心考证和调整过程,可见品牌的用心。封绘依旧是裴鑫的作品

套件的包装盒大小和同品牌其他大型主力舰相仿。笔者收到的是包含升级改件的豪华版。打开可以看到6个船体零件(包含船底和水线板),1个压舱配重,1个单独的舰岛零件,26板塑料零件,1张蚀刻片,1张水贴纸,1份组装说明和1份涂装说明,1张封绘卡纸。豪华版的升级包附带4片蚀刻片,金属炮管和桅杆,以及铜棒

此外,首批还提供3D打印的海斗士战斗机,单独包装

吹塑的包装两侧是说明书

红蜡打印的效果不错,细节比鹰翔自己的钢模零件更细致些,打印纹肉眼则几乎无法辨别,照片上也要放大才能看到

双翼间的支撑结构和螺旋桨提供了蚀刻片
1

 楼主| 发表于 2021-1-5 19:05:08 | 显示全部楼层
本帖最后由 PaladinLJJ 于 2021-1-6 11:29 编辑

Part II “光辉”面貌——板件展示

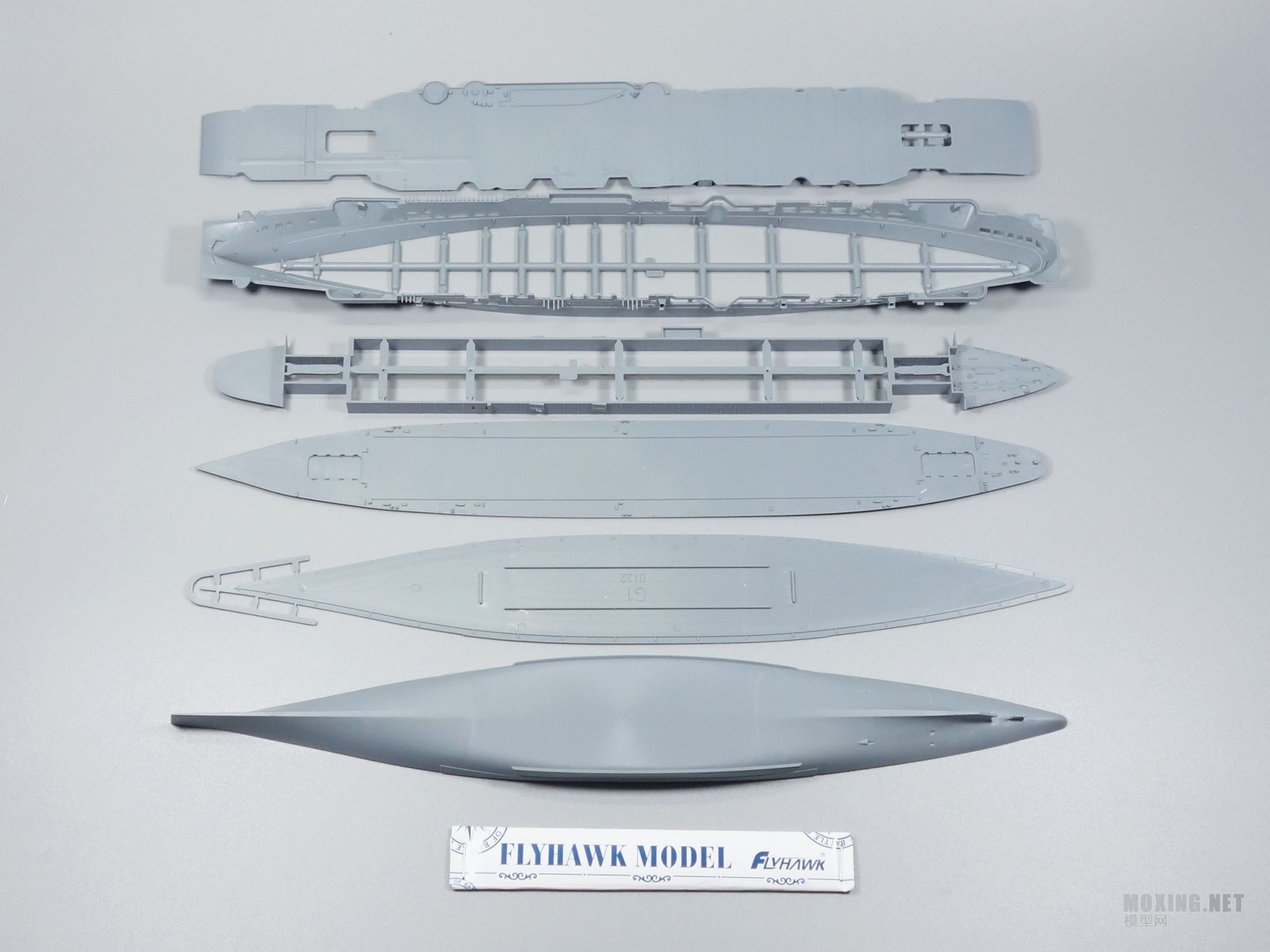

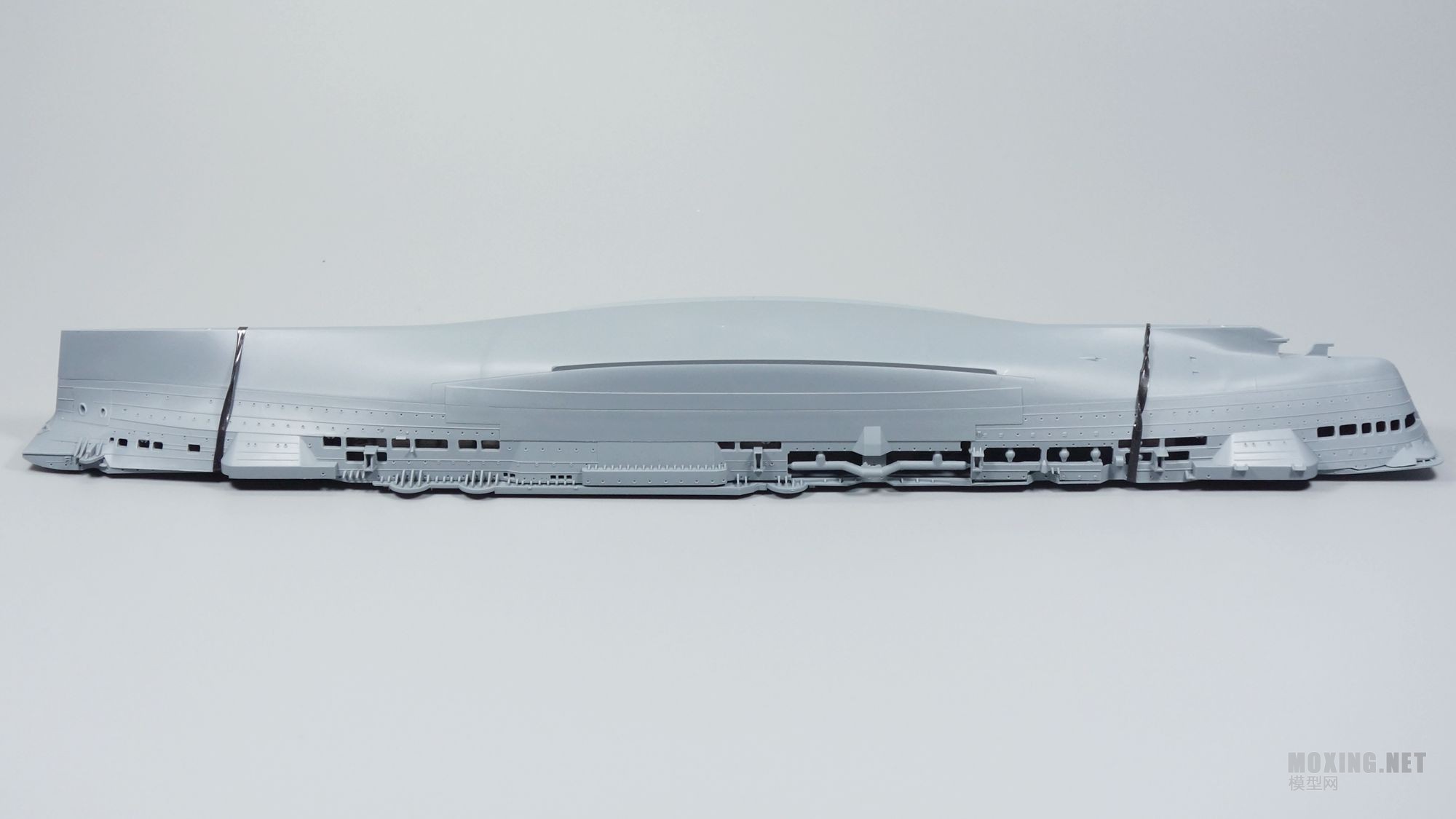

船体6零件以及配重。船首、尾都被海绵包裹,还有硬卡纸加强保护

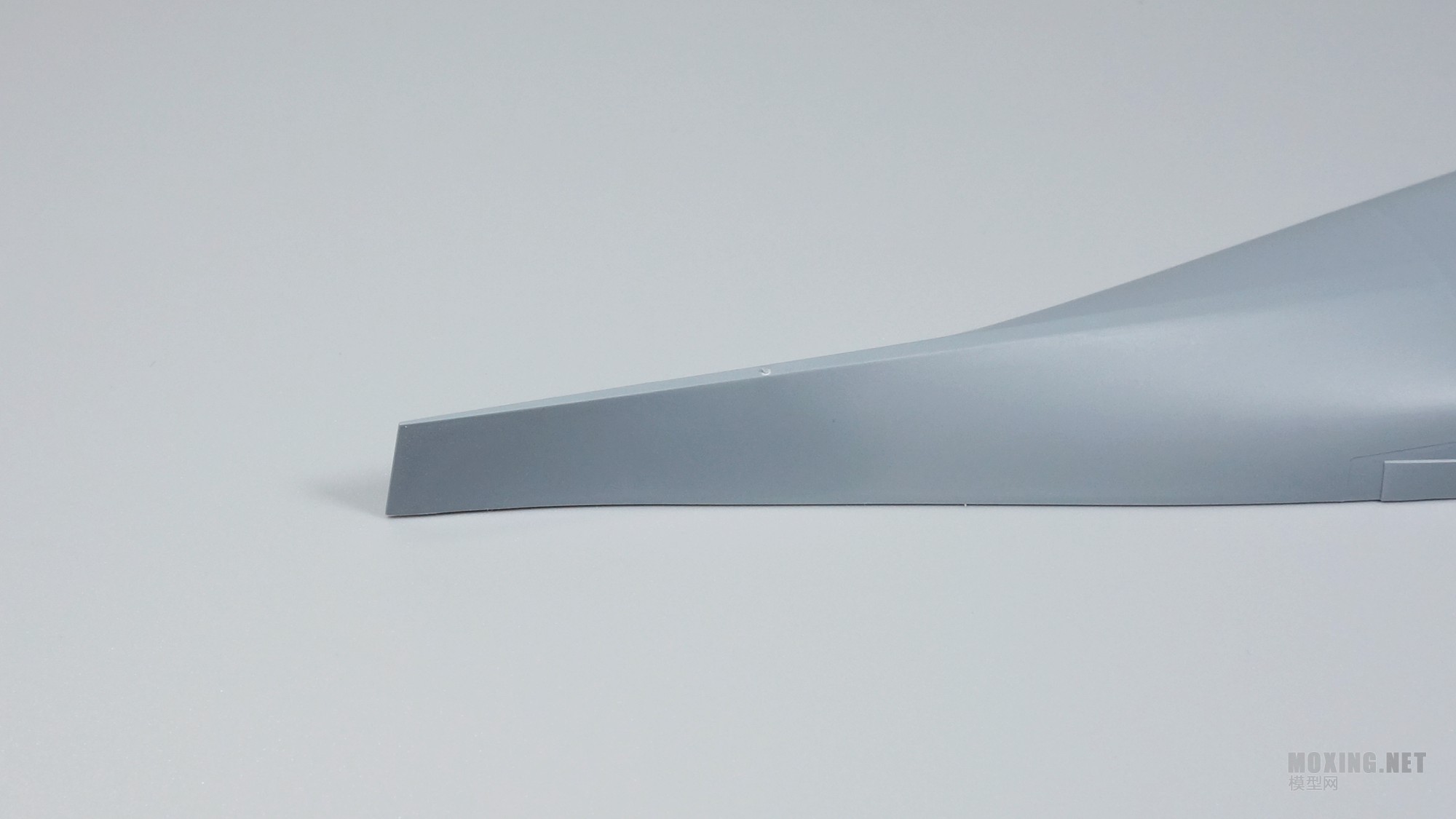

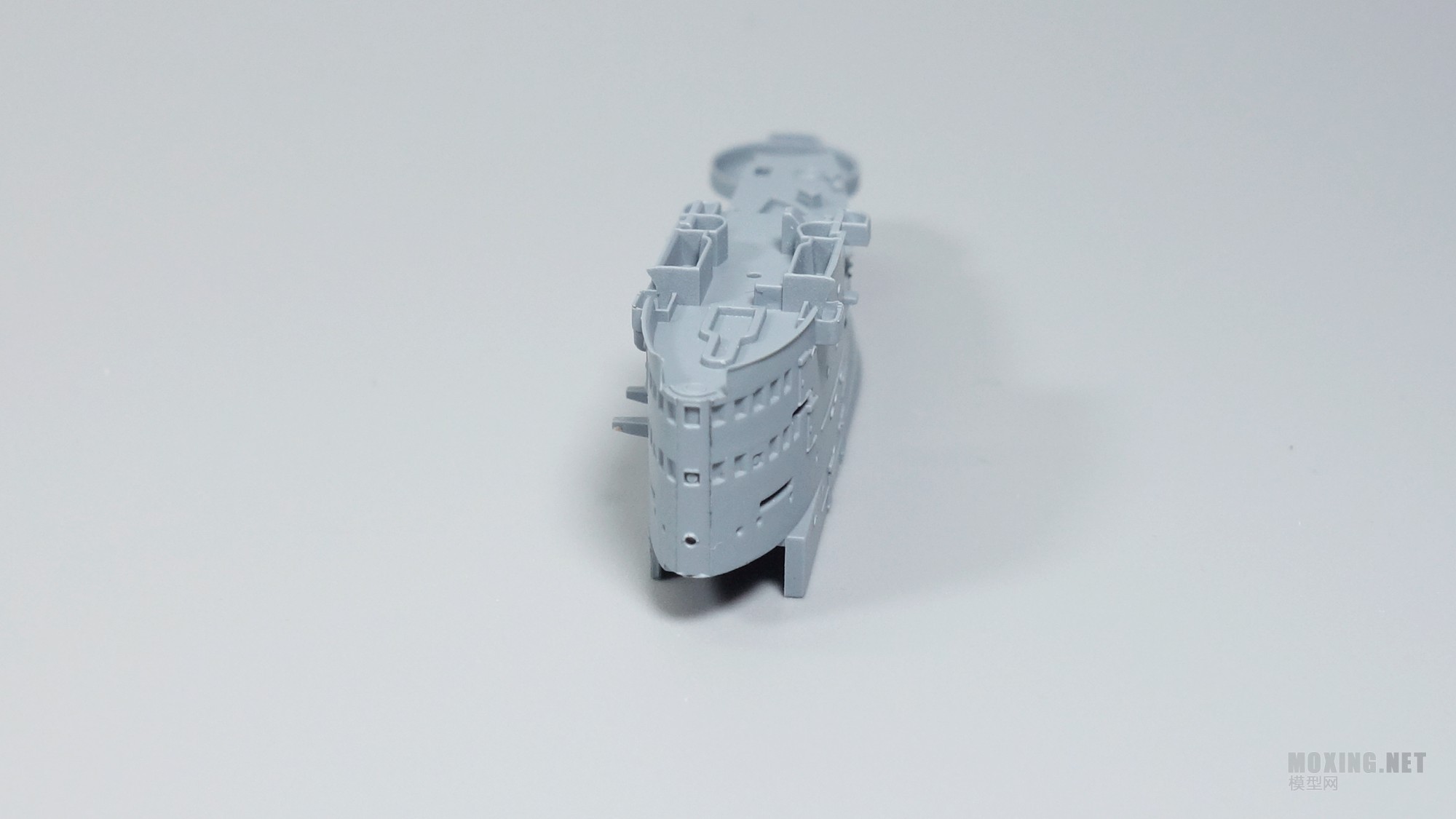

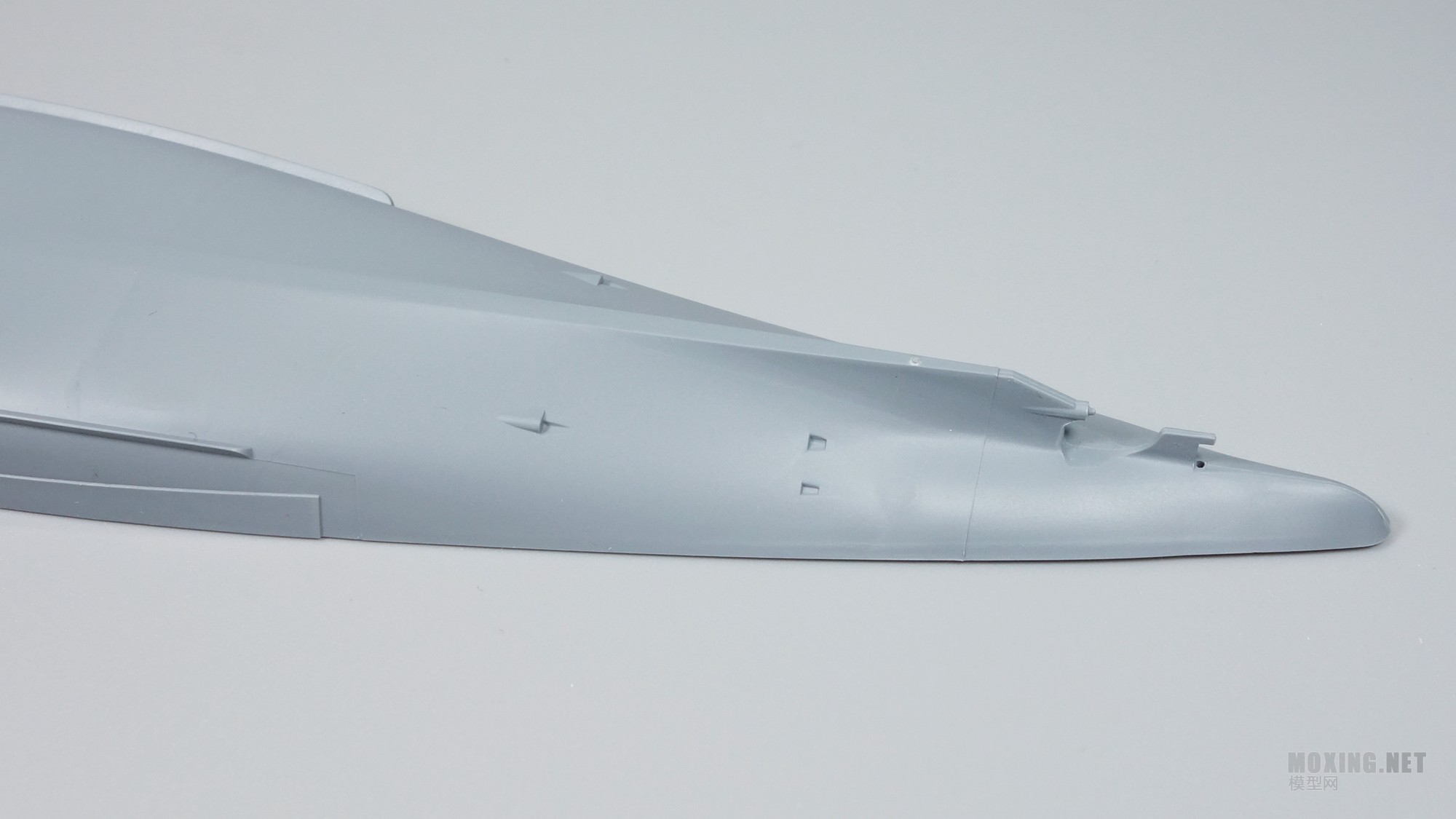

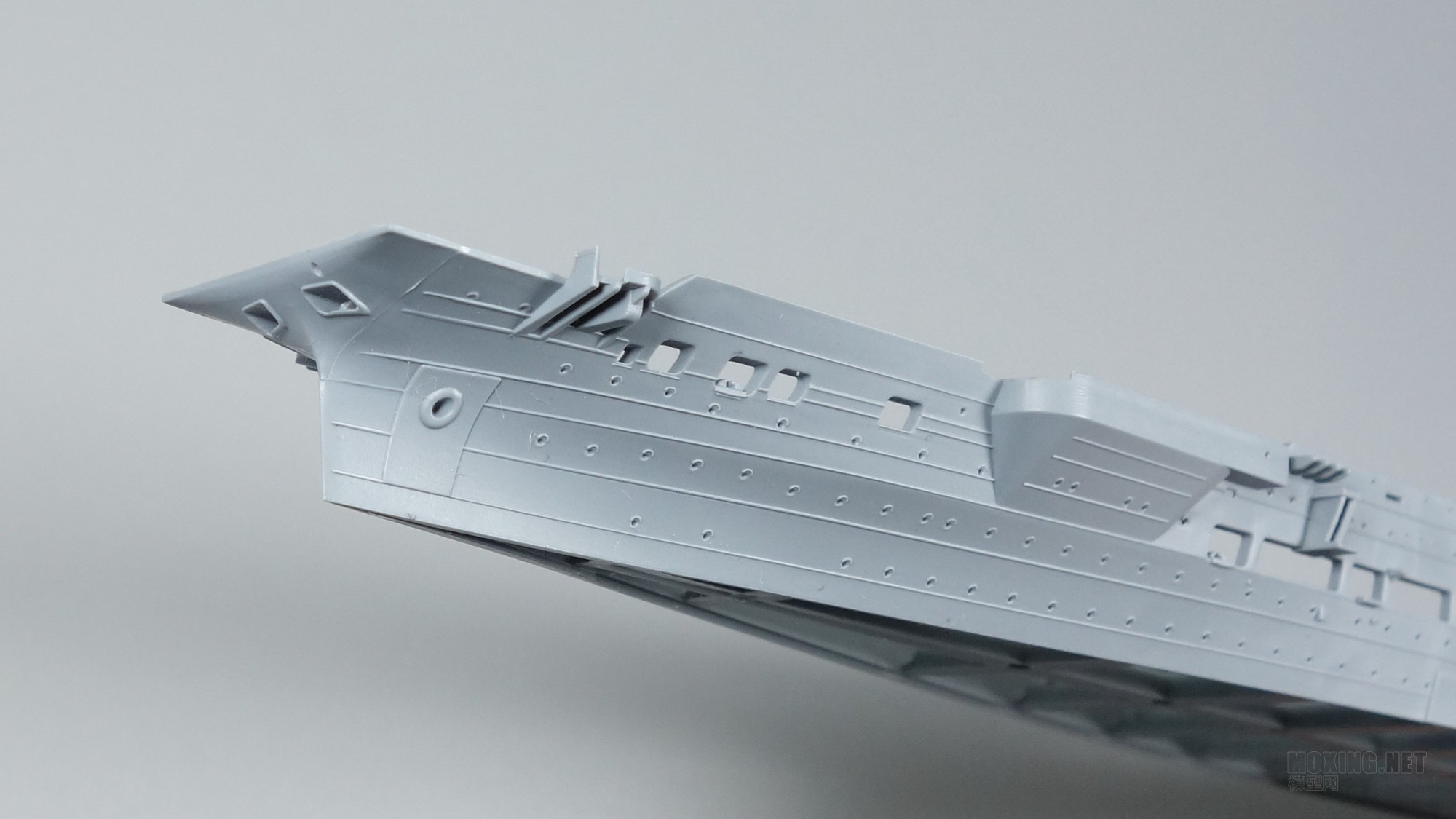

船底首尾细节尖锐

因为采用滑块开模,合模线不和避免

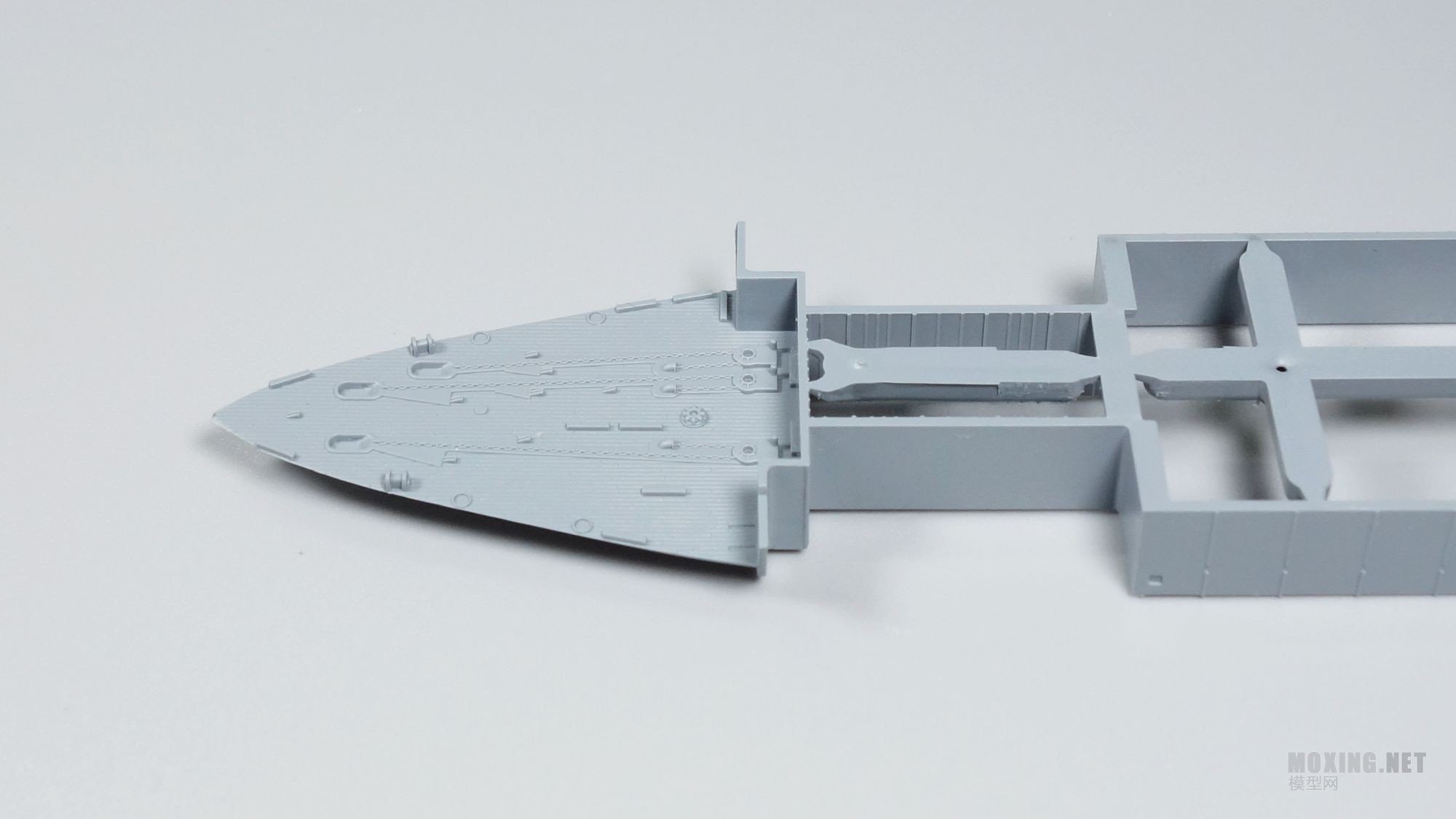

机库层甲板和机库舱壁配合非常好,可以看到甲板上的木纹、系缆桩、络车等细节

升降机两侧也有细节表现,甲板上的锚链细节更是鹰翔传统艺能了

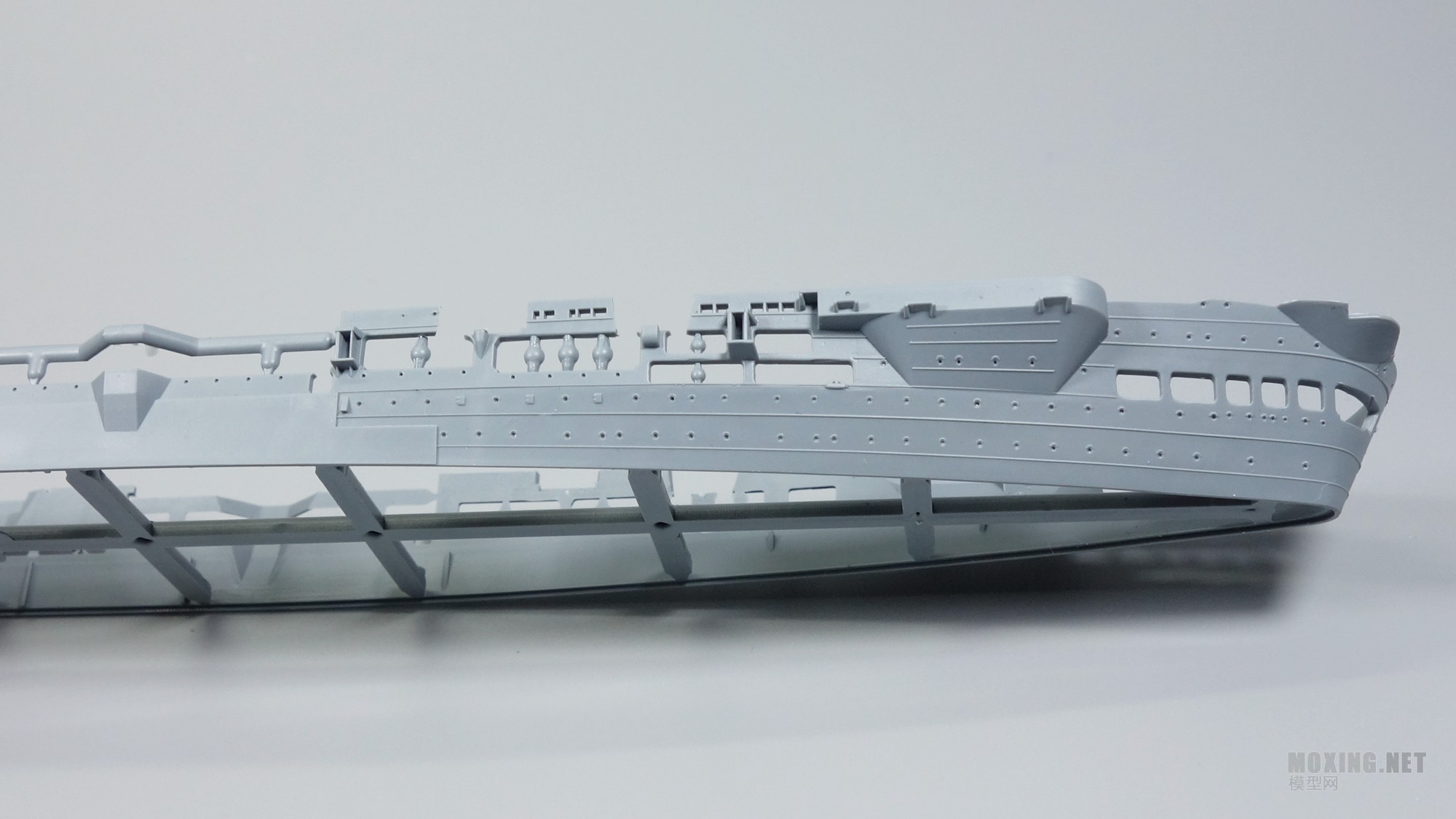

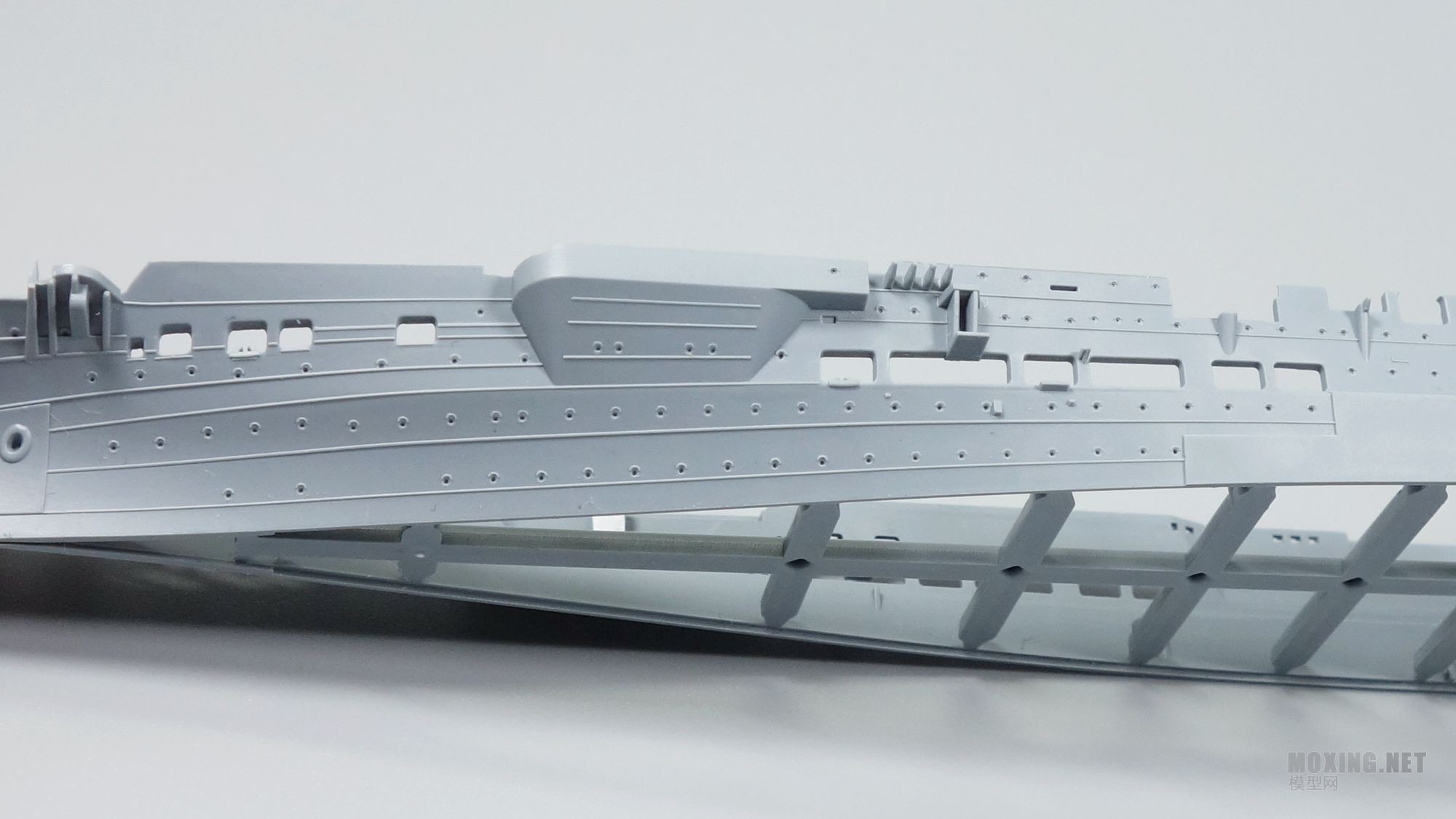

船体两侧的细节满满,看上去很舒服

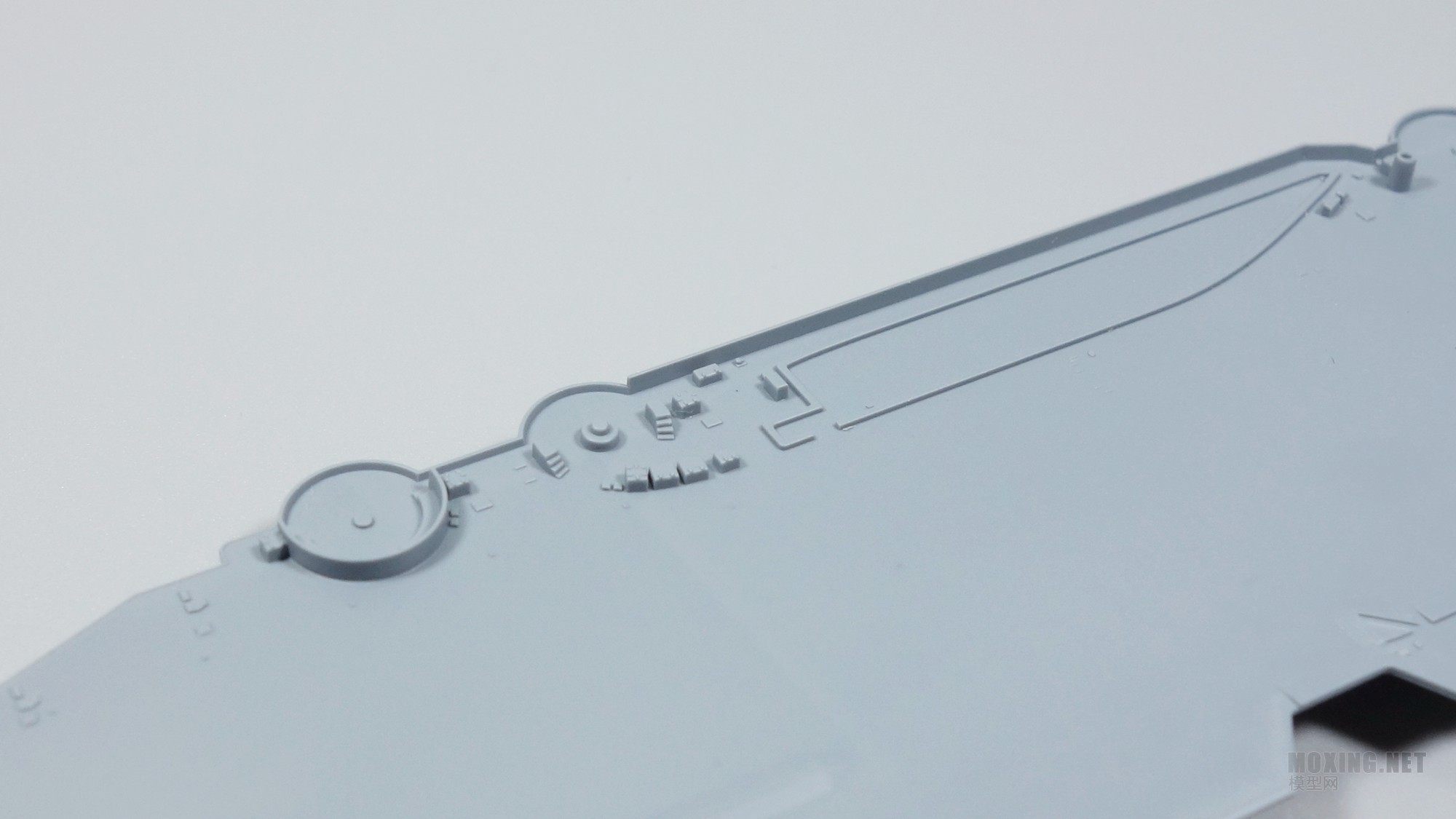

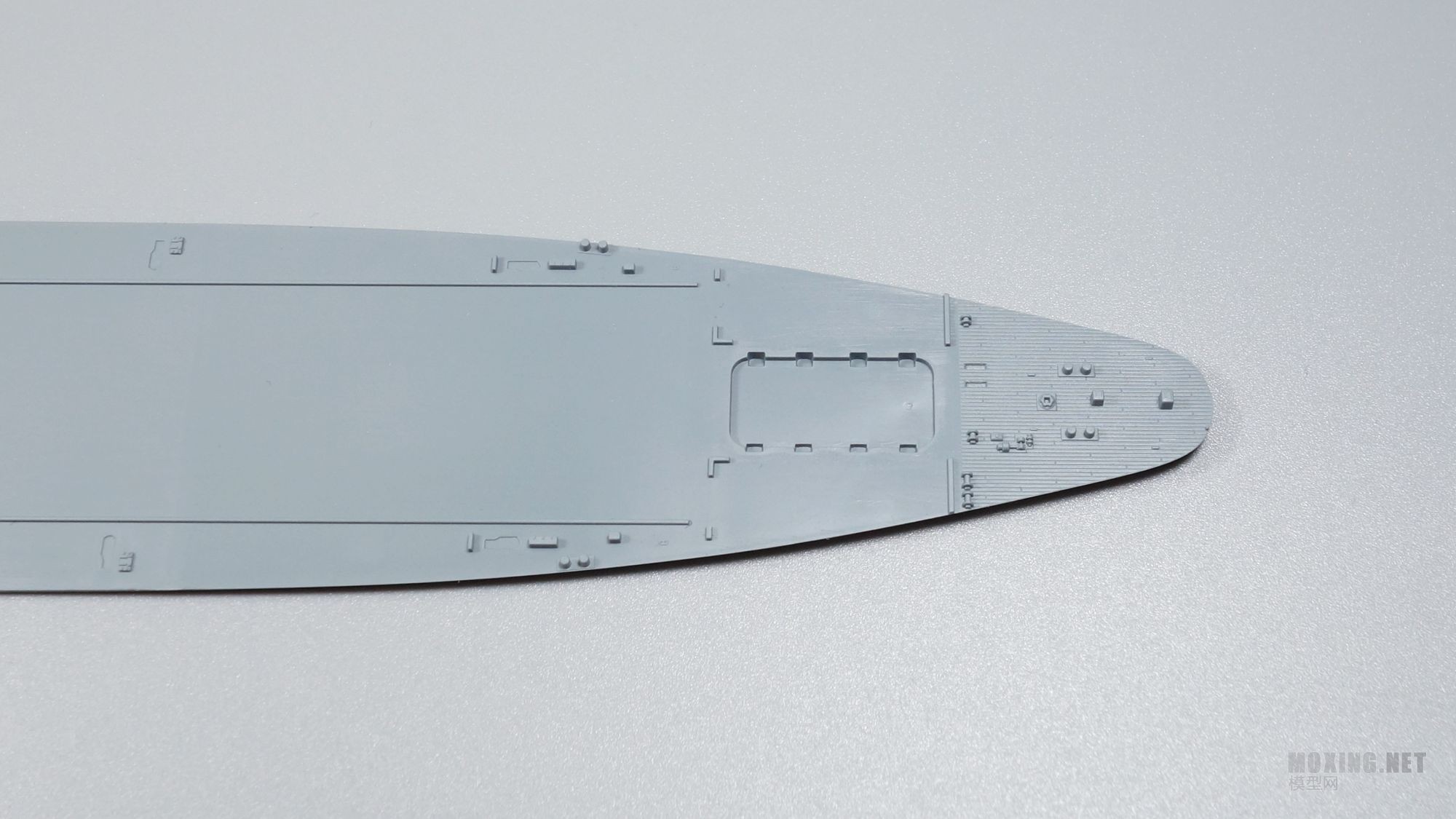

飞行甲板上亦是如此。弹射器、阻拦索细节清晰可见,非常锐利,另外可以看到为挡风板留出的空间

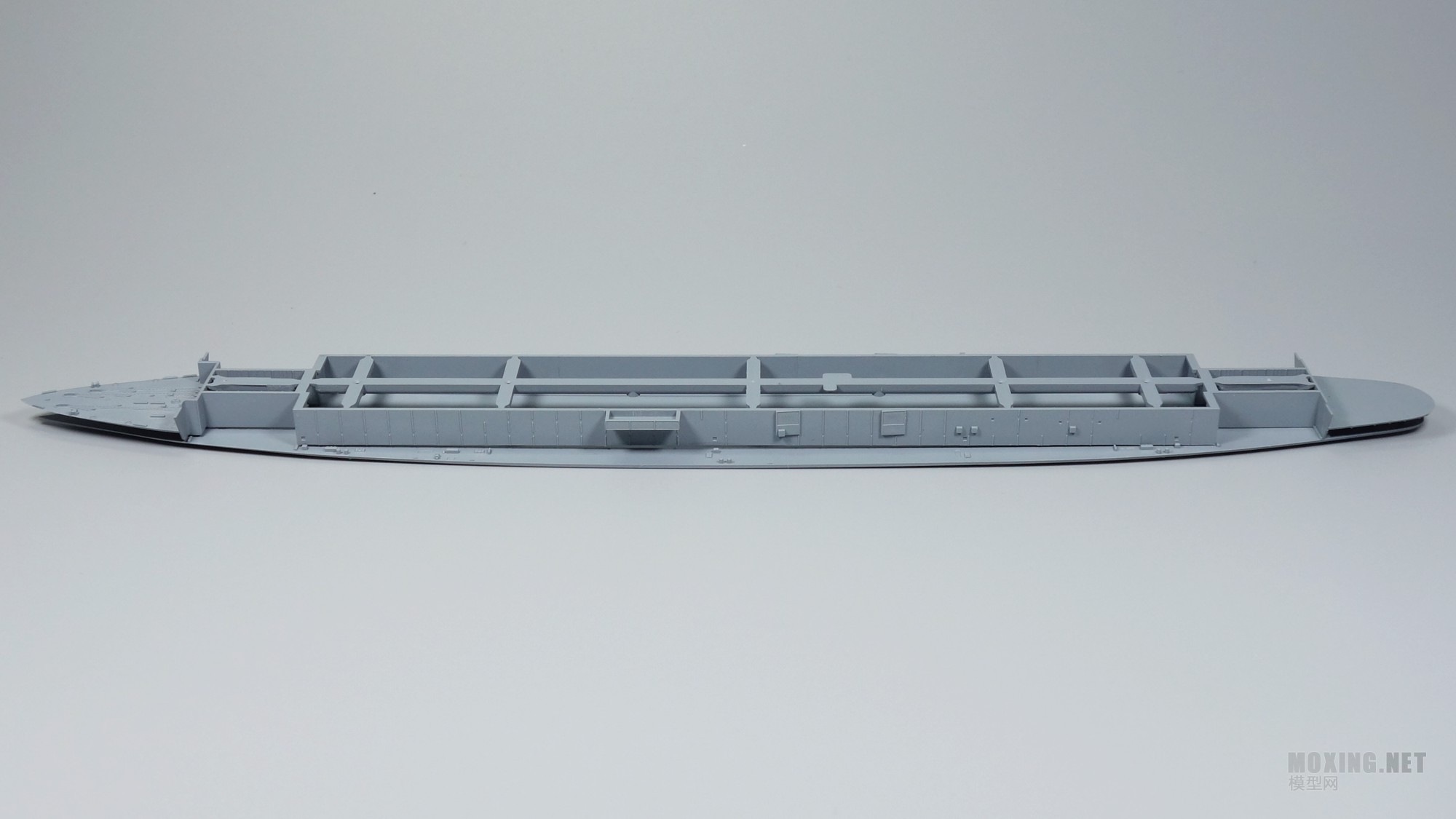

船体组合后配合非常好

单独的舰岛,细节也是非常丰富,合模线处理也是必修功课


1
 楼主| 发表于 2021-1-5 19:07:22 | 显示全部楼层
本帖最后由 PaladinLJJ 于 2021-1-6 11:37 编辑

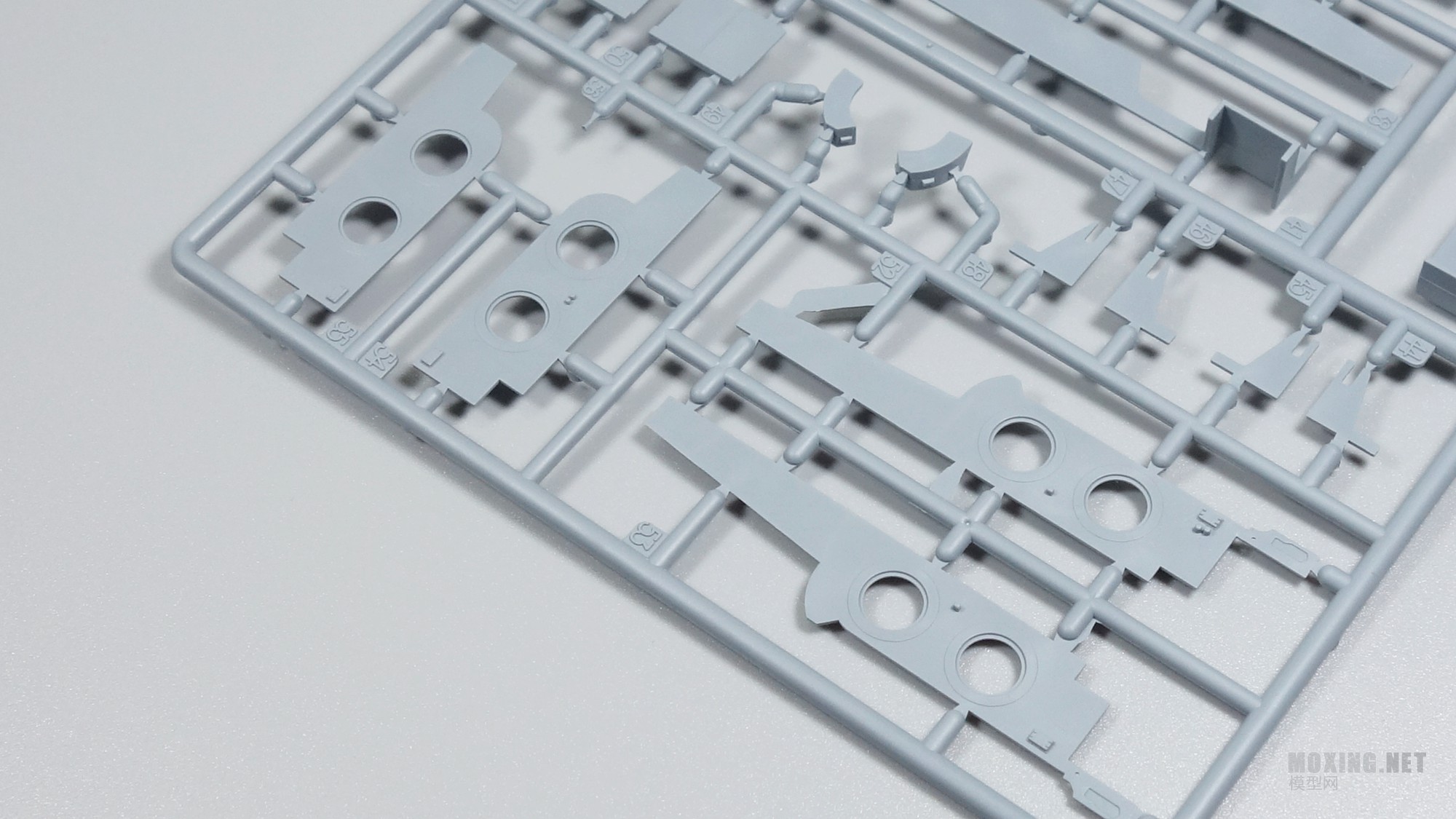

板件I和J,船体零件

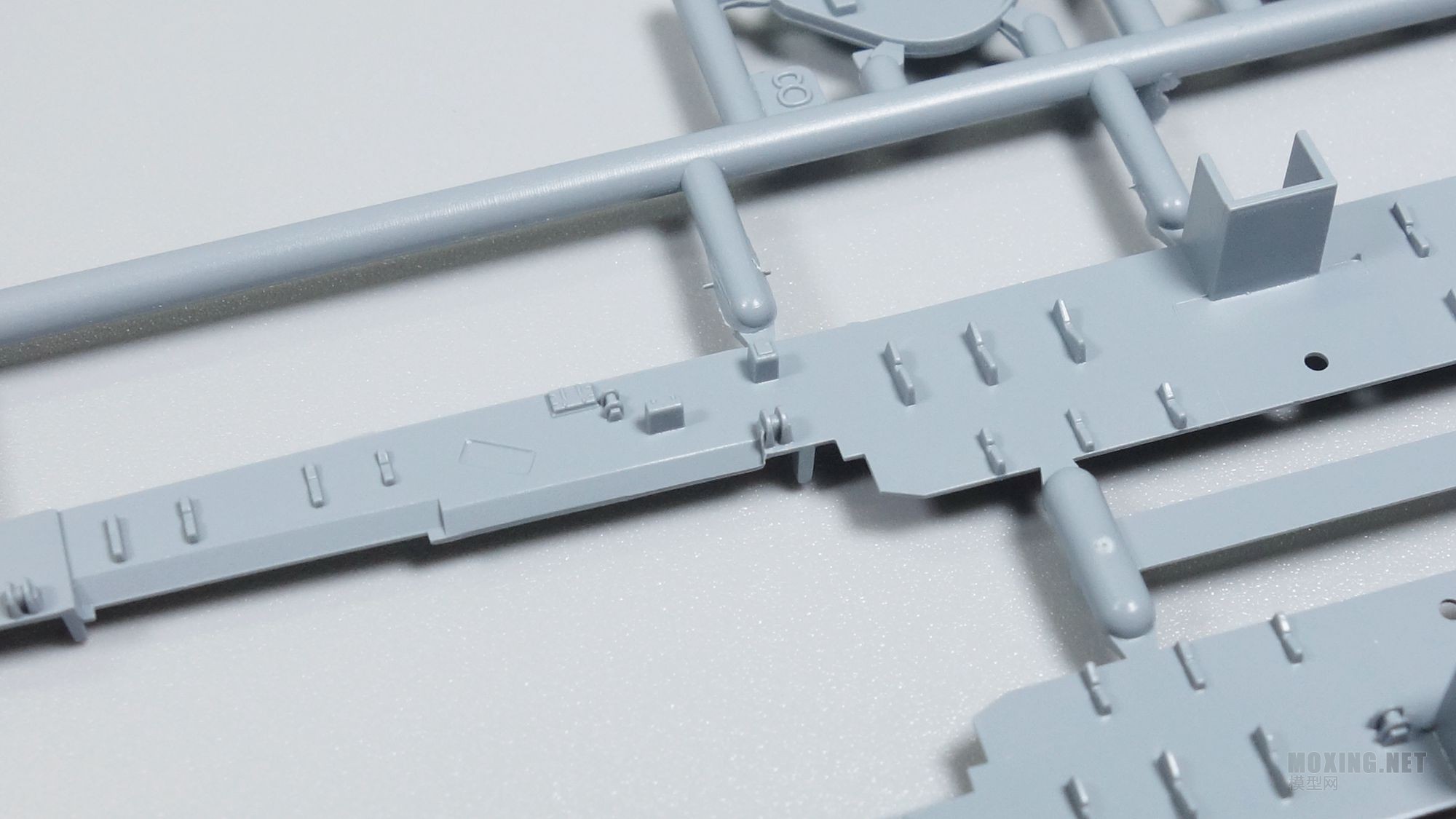

机库甲板舷侧的细节

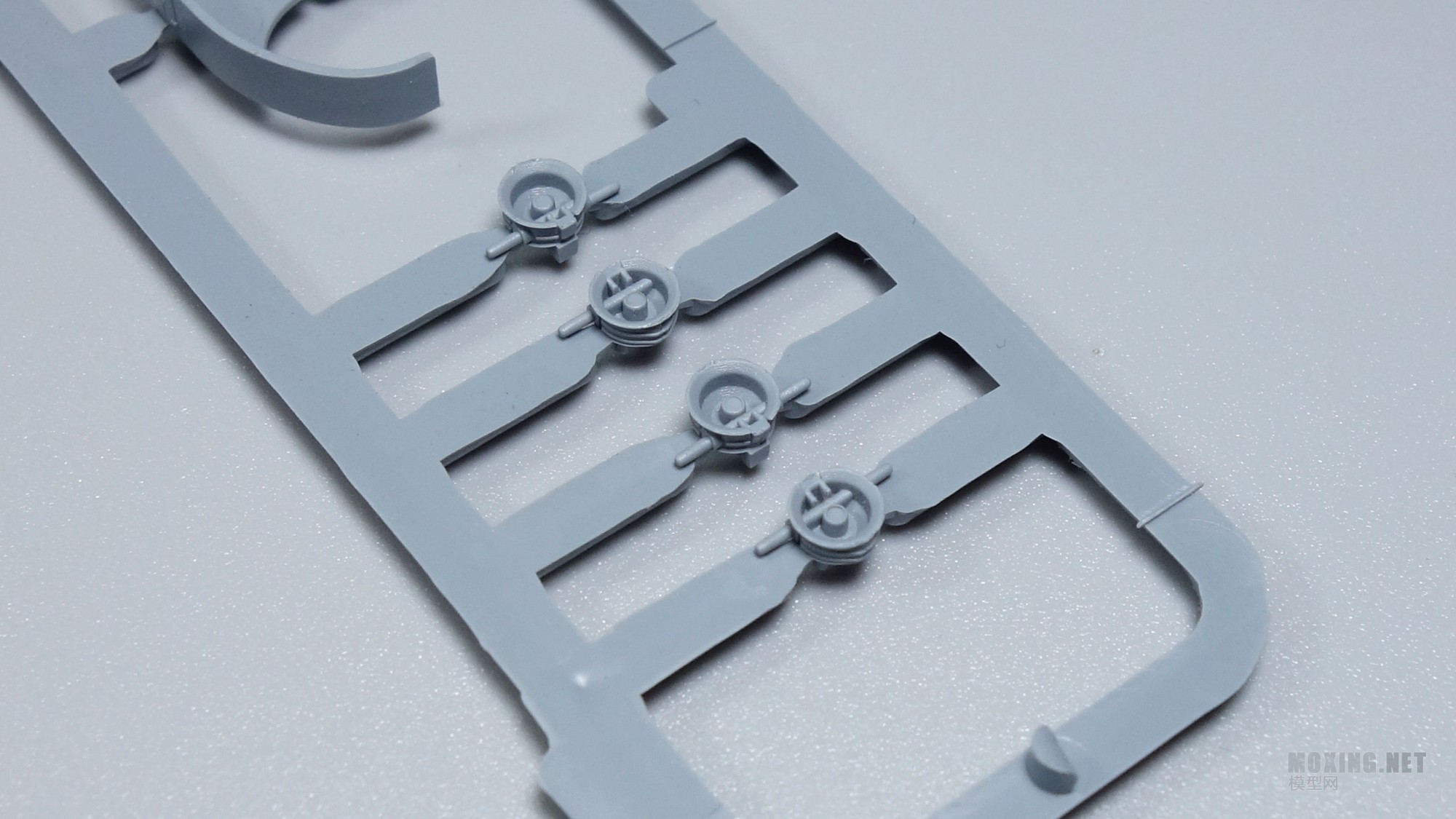

下面4个是114mm炮的甲板

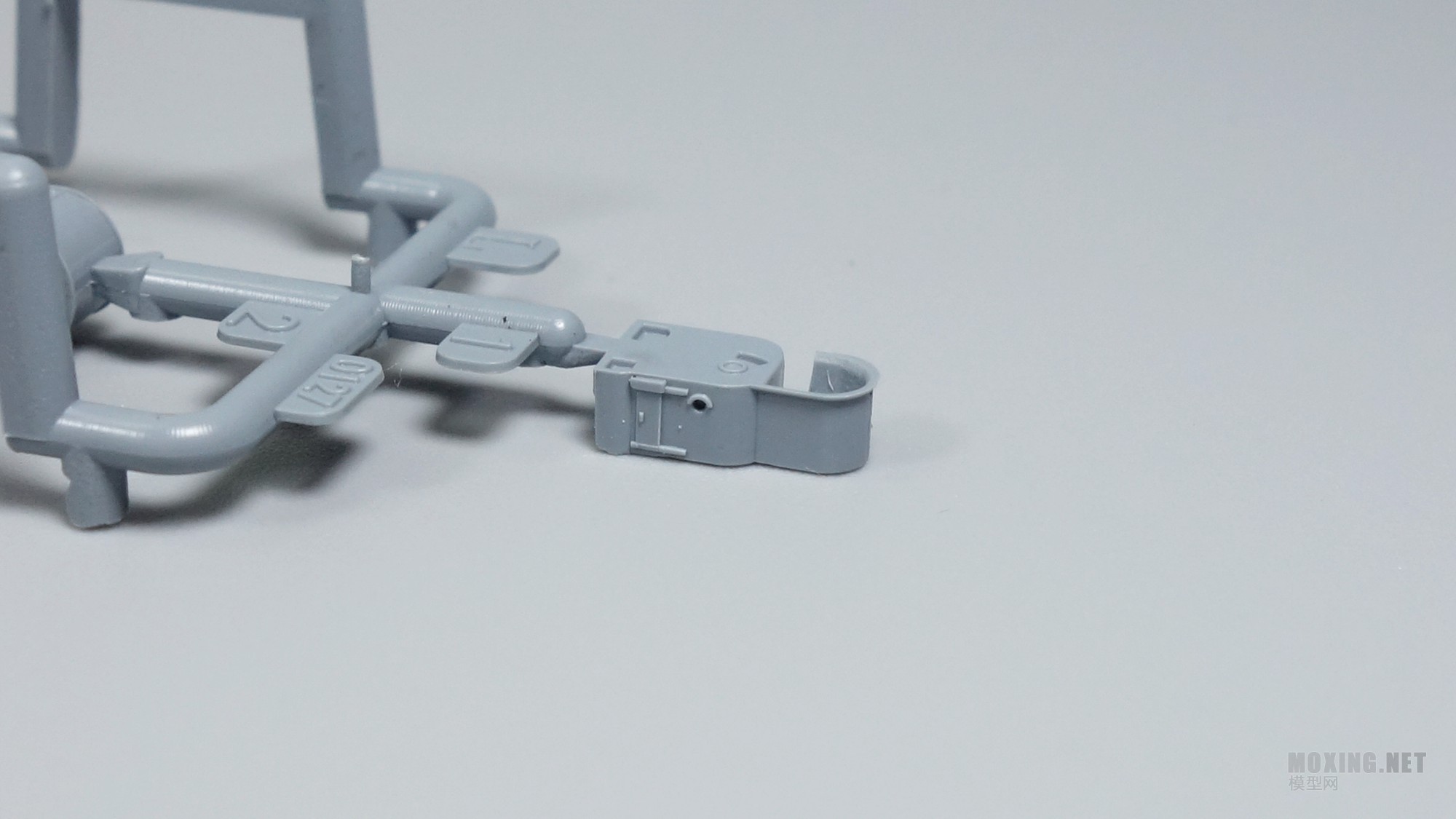

升降机底部,虽然是底部看不到,鹰翔还是做了些细节,当然推出孔也有,实际并没用

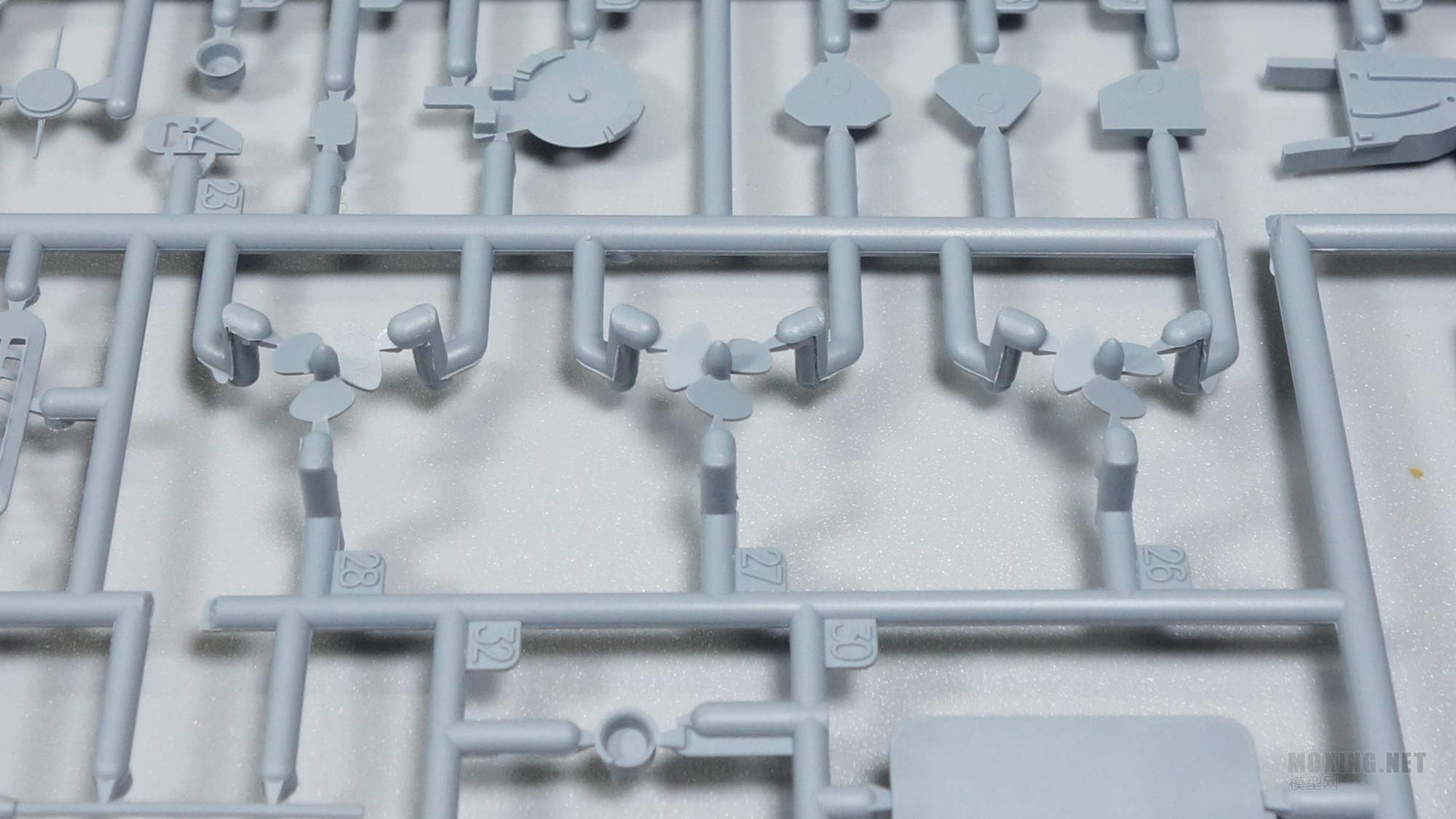

3个螺旋桨

烟囱顶部,很粗大,笔者觉得,为了效果,即使不购买升级蚀刻片,这里最好也要改造

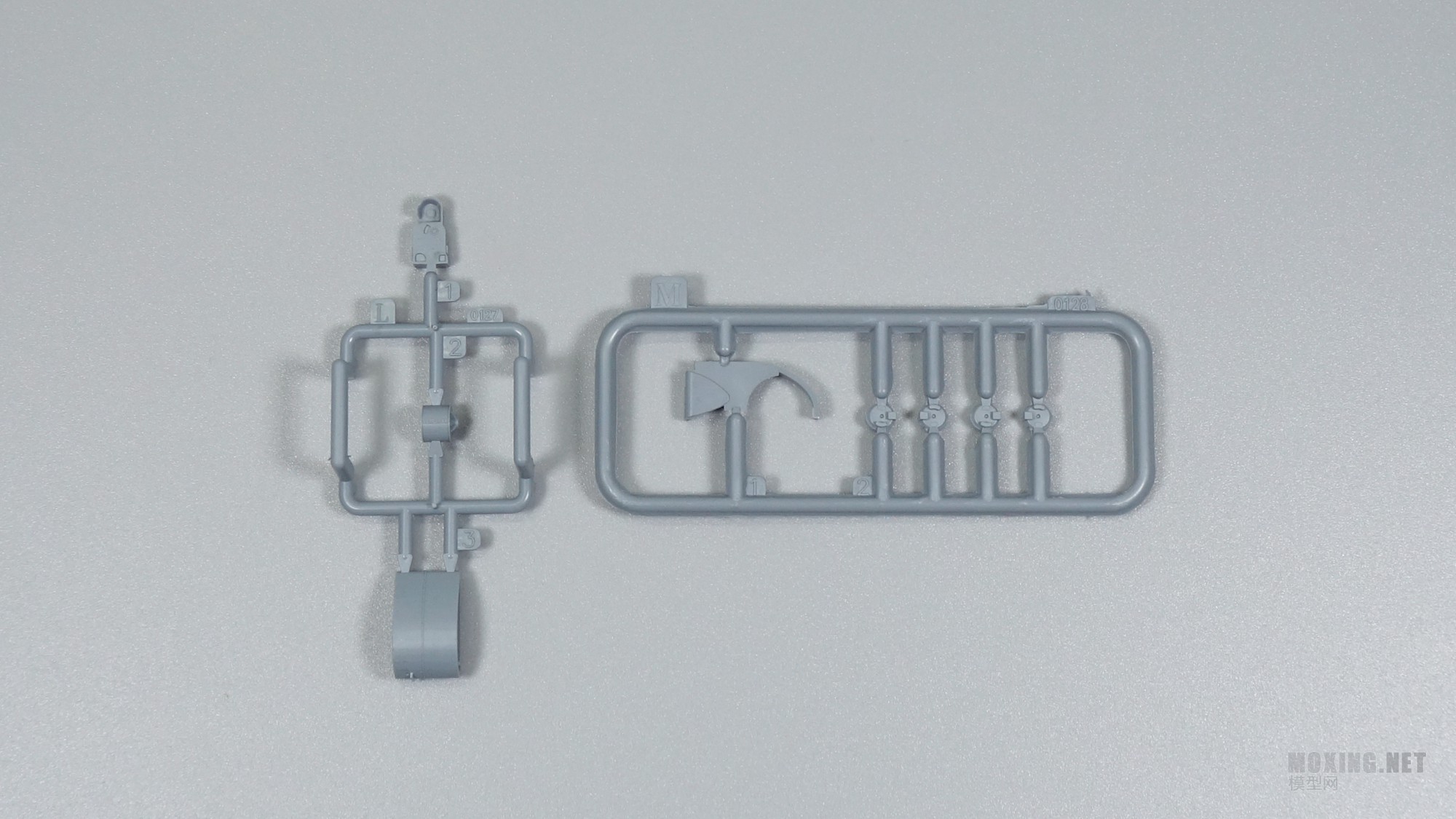

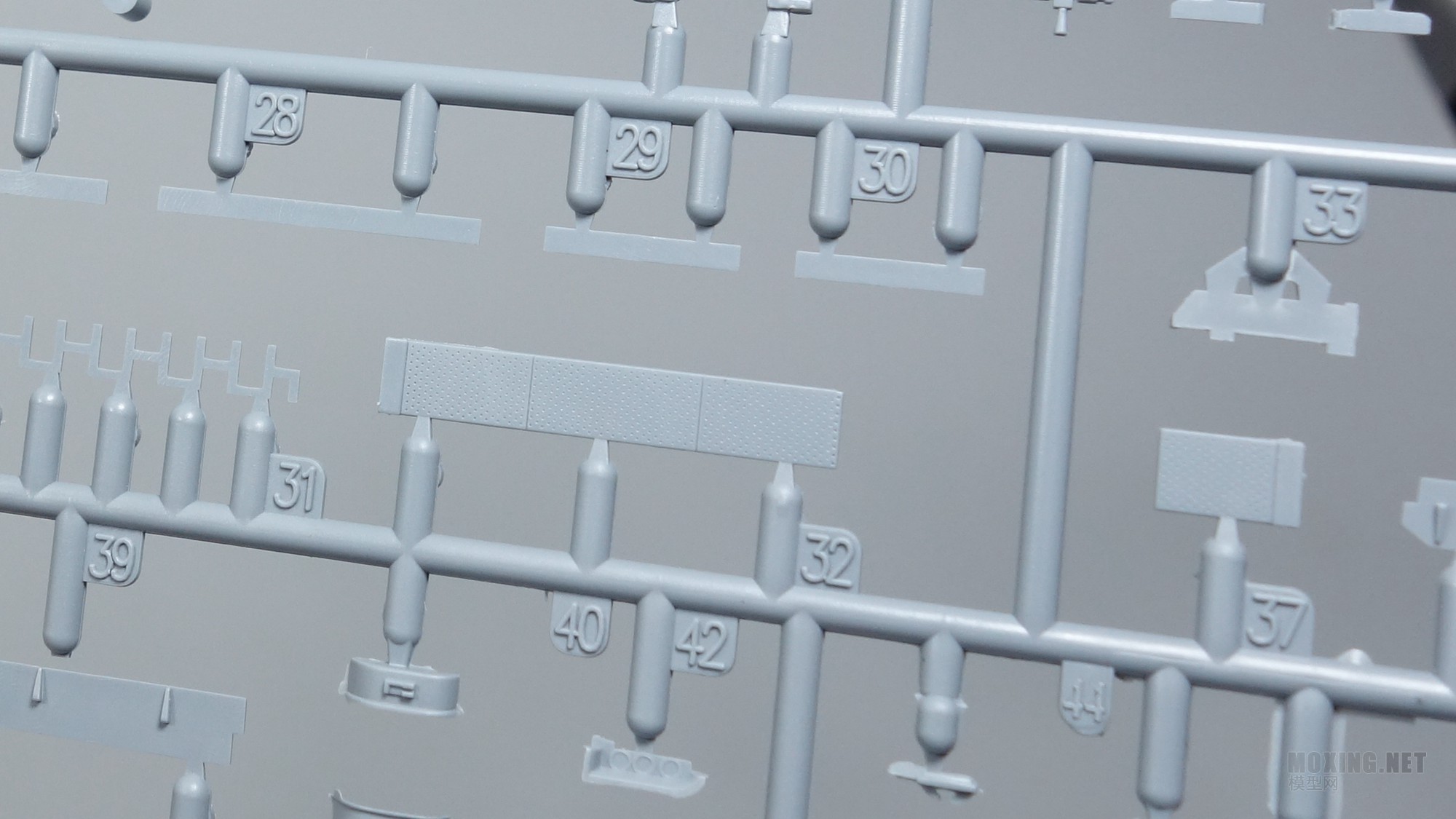

其他细节部分

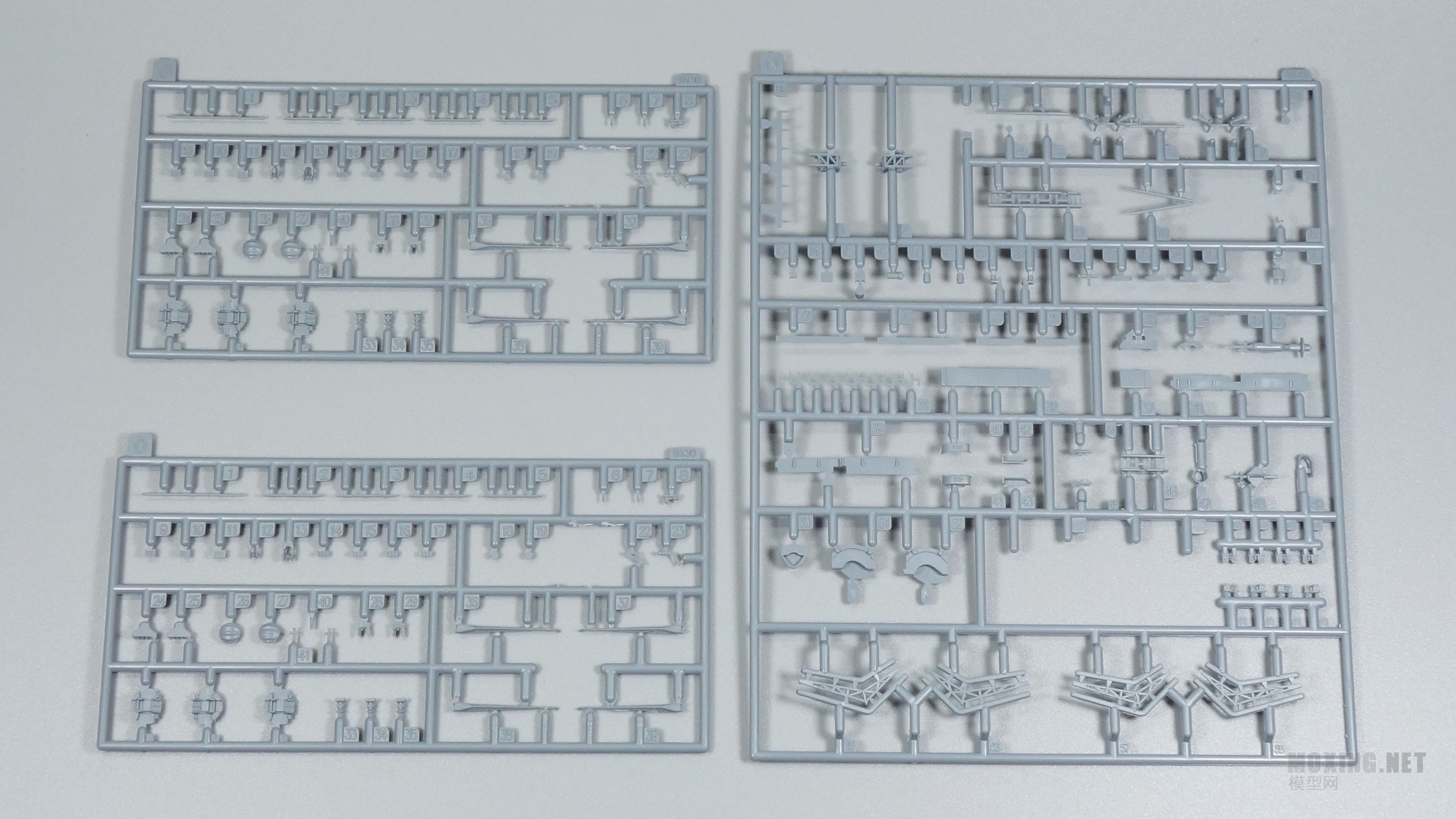

板件N和2板板件O

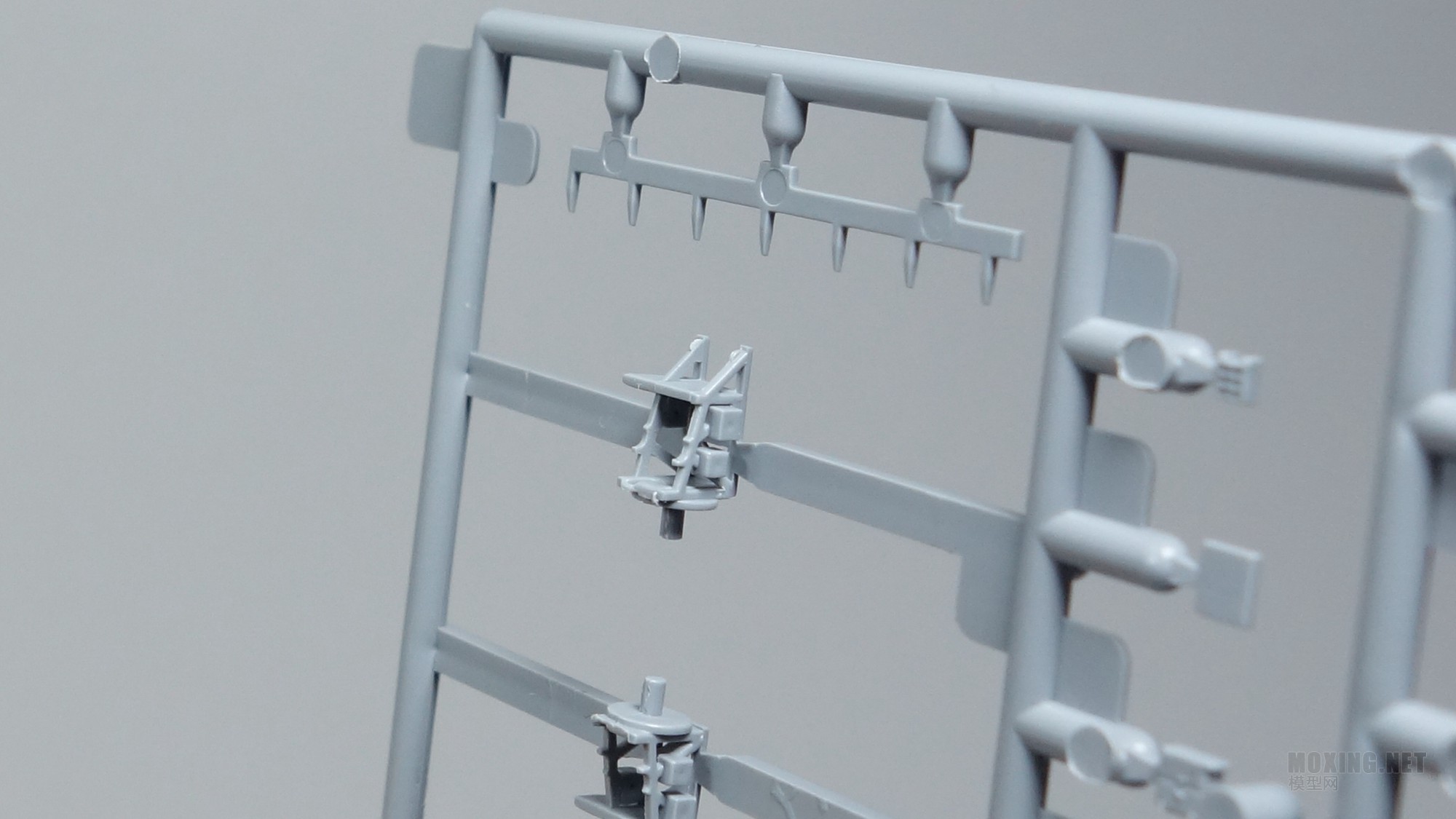

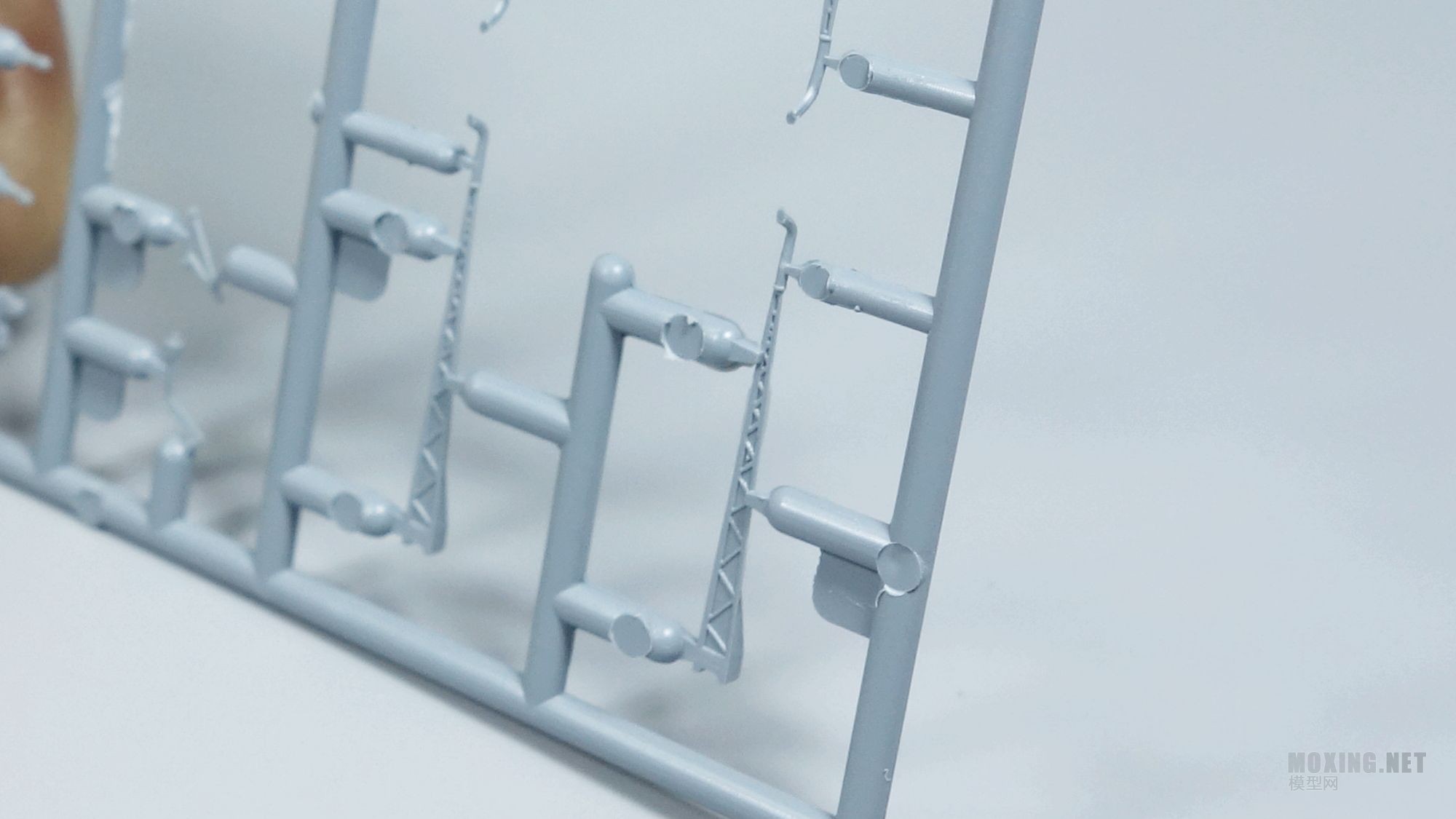

吊车细节,也是用蚀刻片改造替换的对象

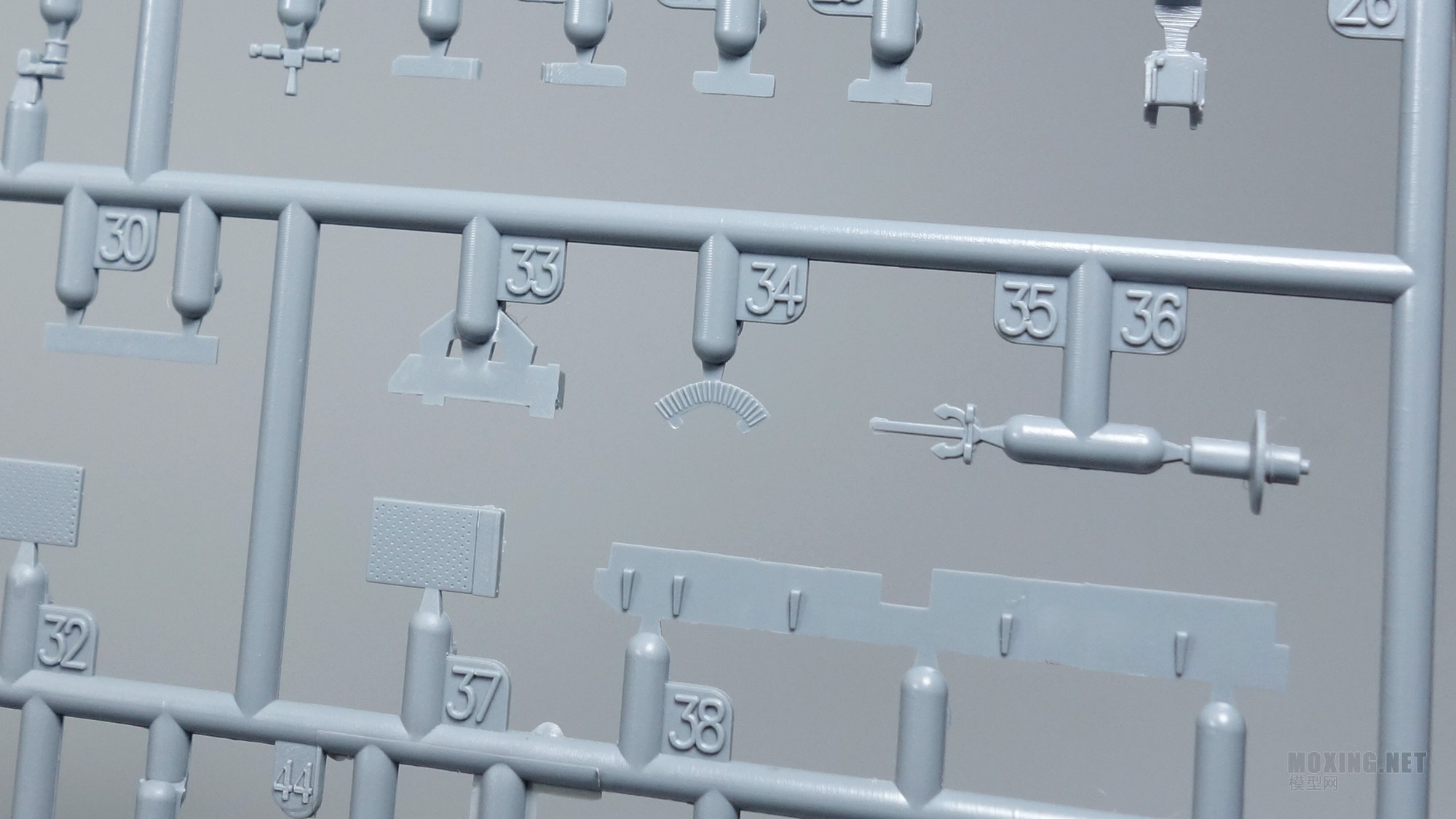

细小零件上精致的细节

飞行甲板前部的挡风板,单独开出的,可以制作立起来的状态

箭头处是舰岛上的天线,塑料件直接开成板板了,也是笔者觉得要改造的对象

飞行甲板侧边的天线当然也是

其他米粒大小的细节

板件M、L

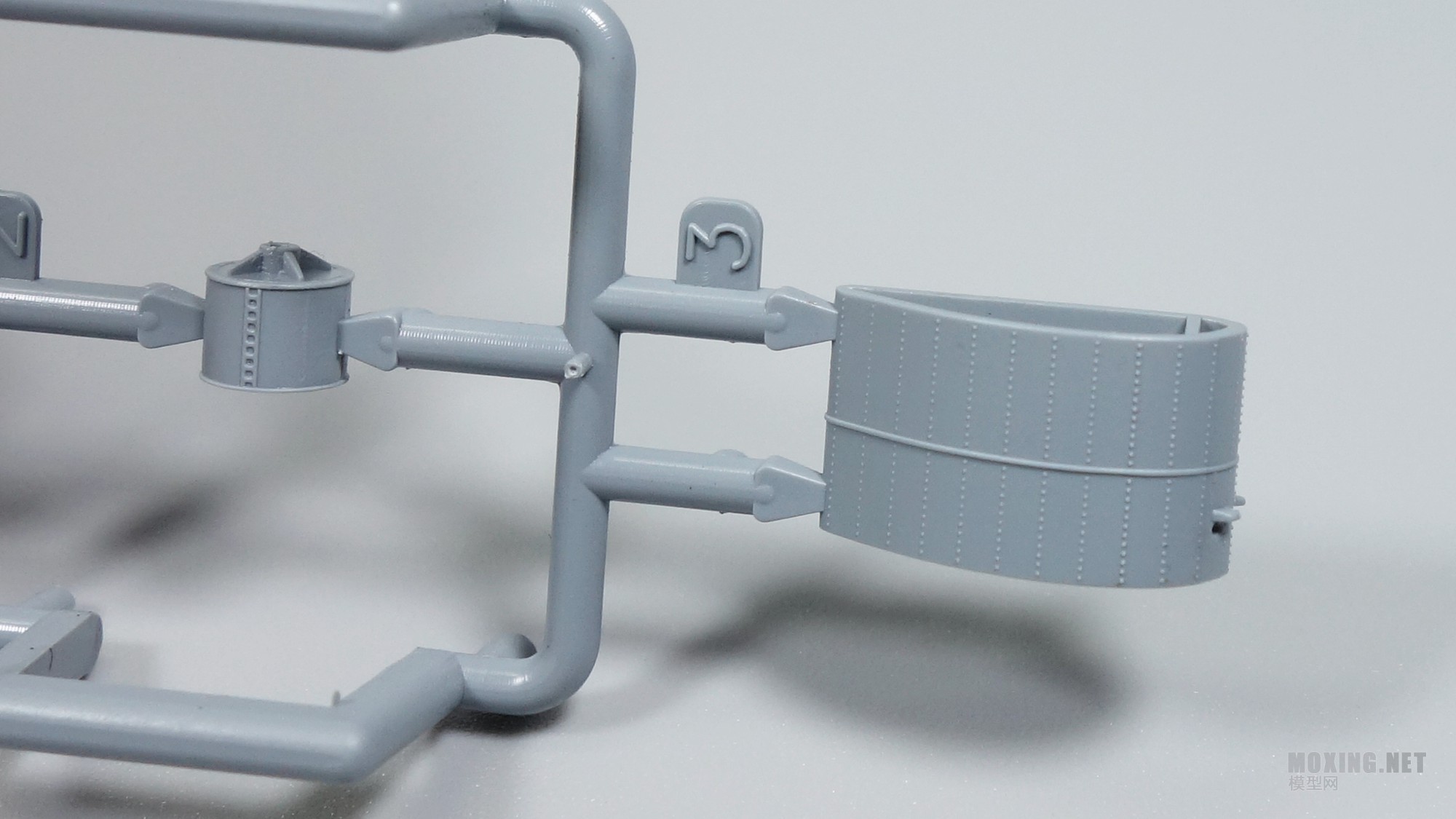

烟囱侧面的细节,环筋的话笔者觉得就这么着了,当然如果铲掉用蚀刻片替换也会是加分项

285高炮指挥塔内部的细节似乎都被开出来了!

1
 楼主| 发表于 2021-1-5 19:10:40 | 显示全部楼层
本帖最后由 PaladinLJJ 于 2021-1-6 12:14 编辑

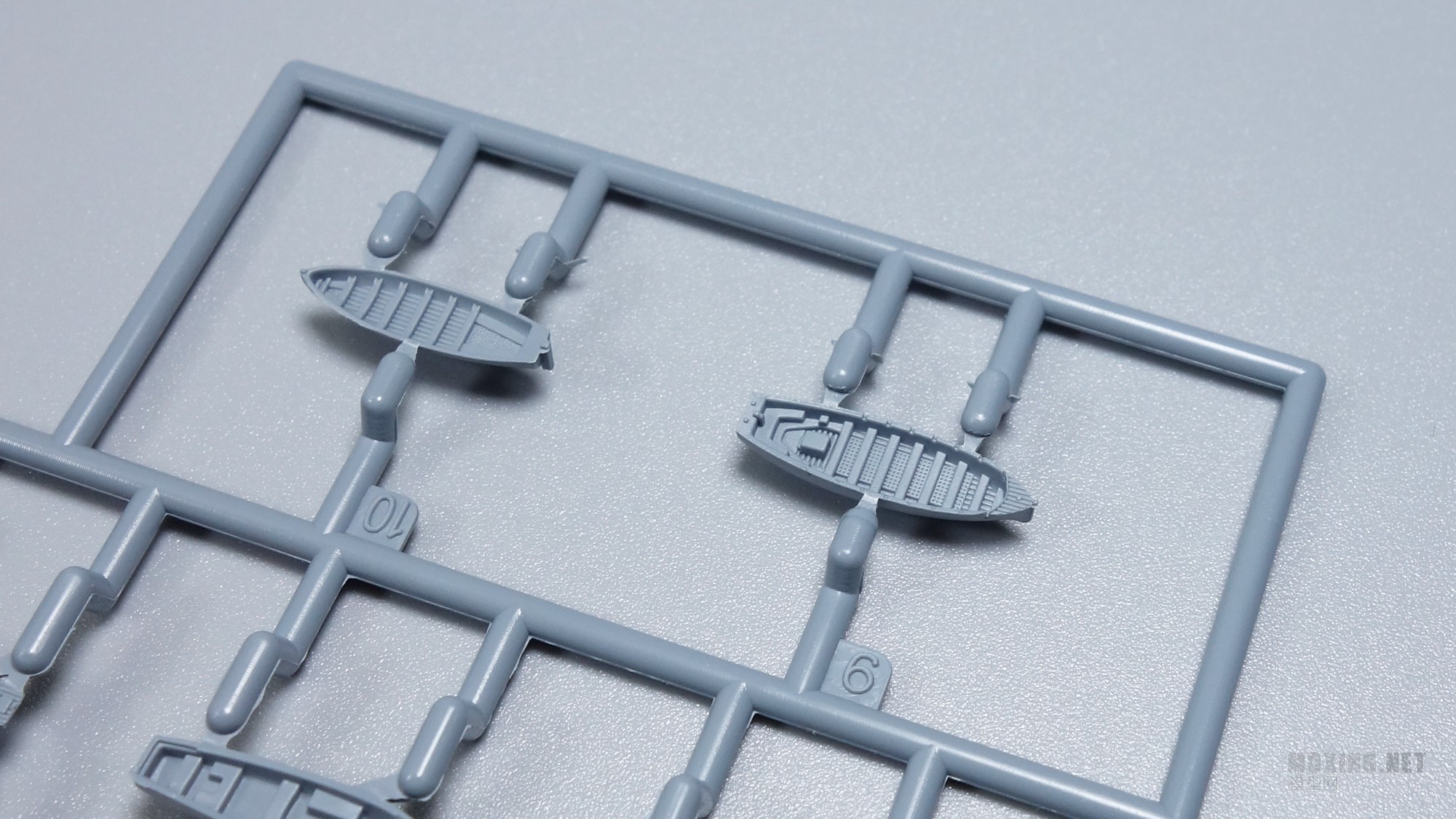

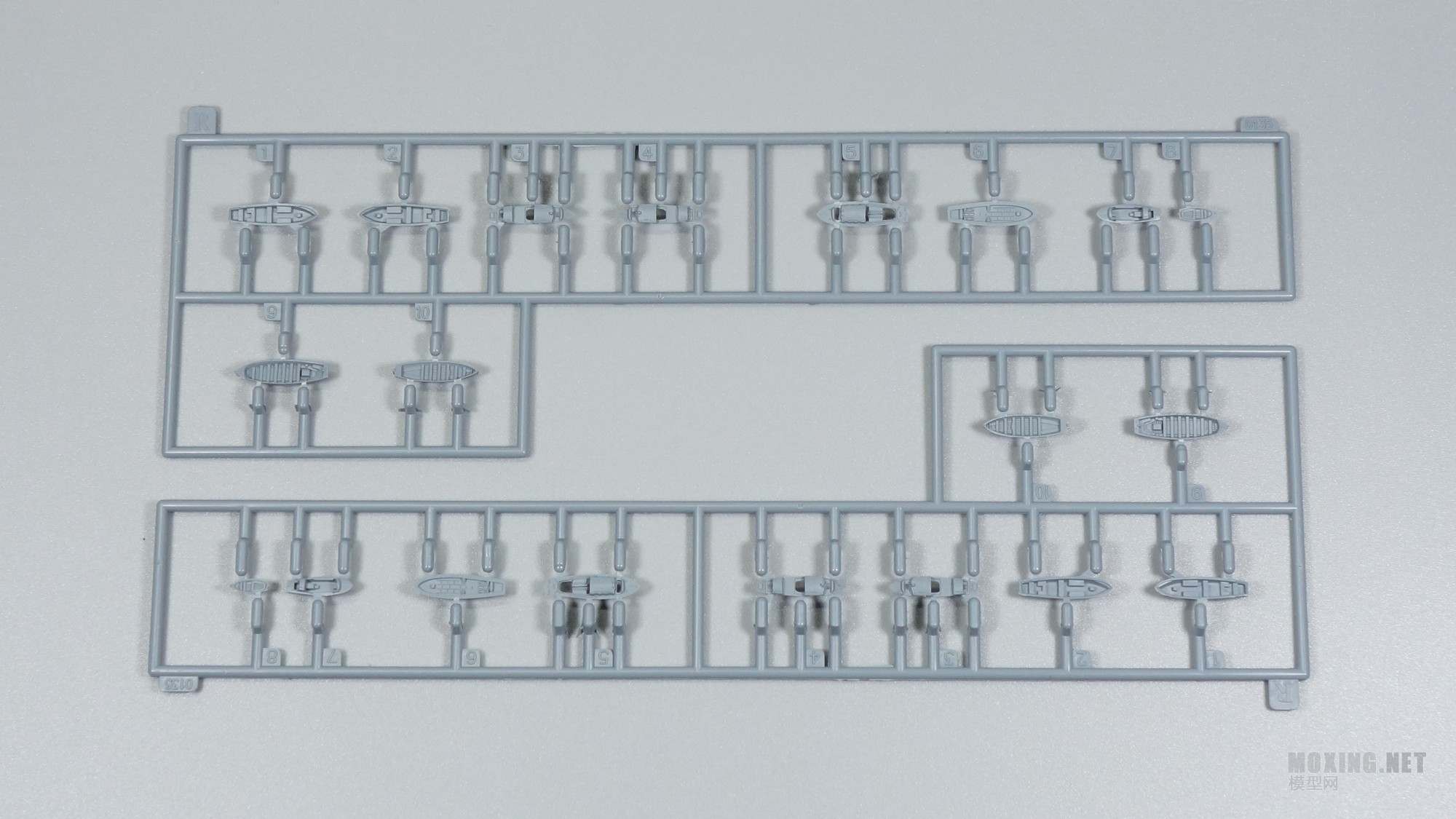

2板板件R,小艇,不再啰嗦,请看照片

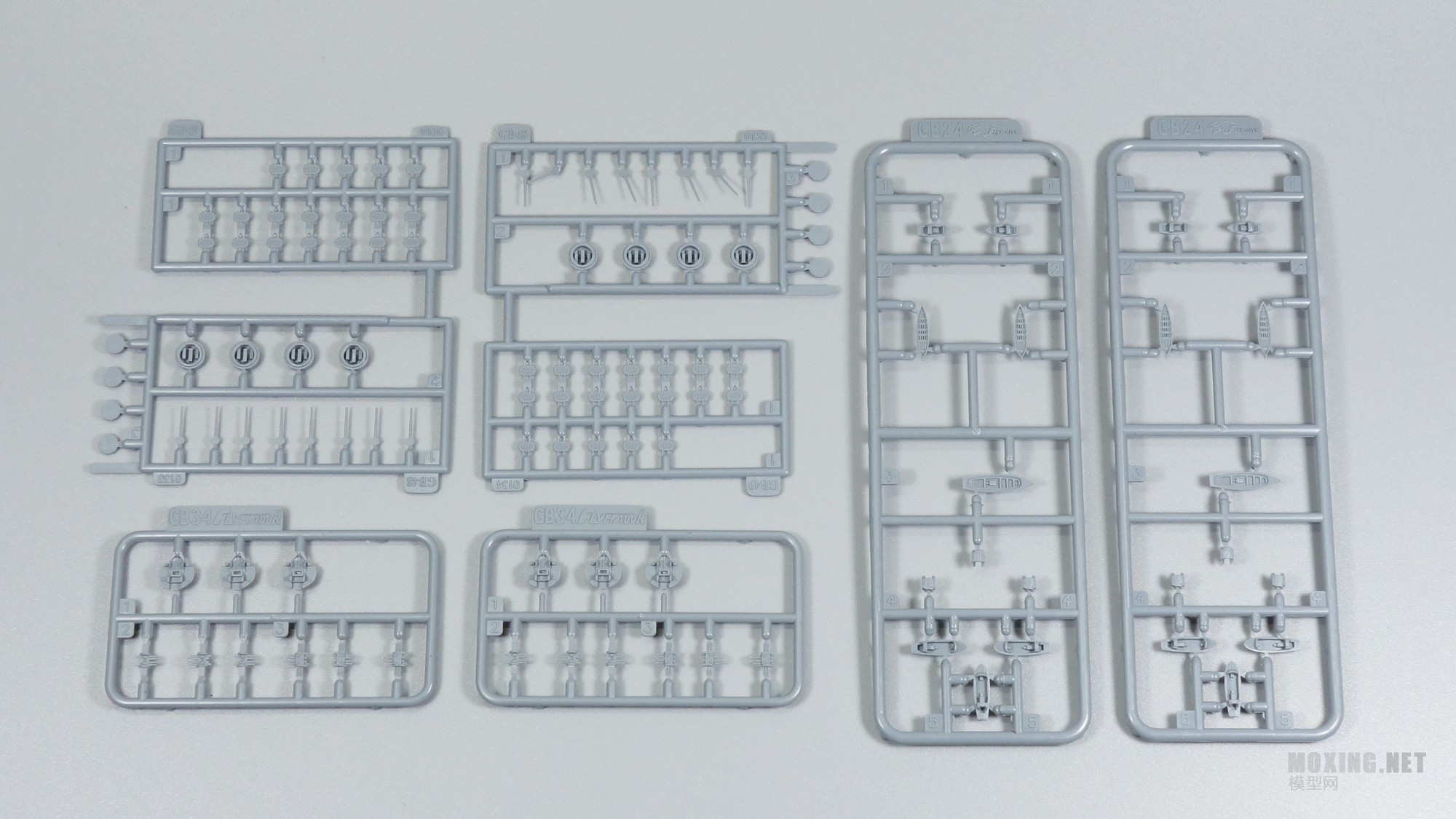

板件GB24、GB34、GB48、GB49,各2板,都是细部零件

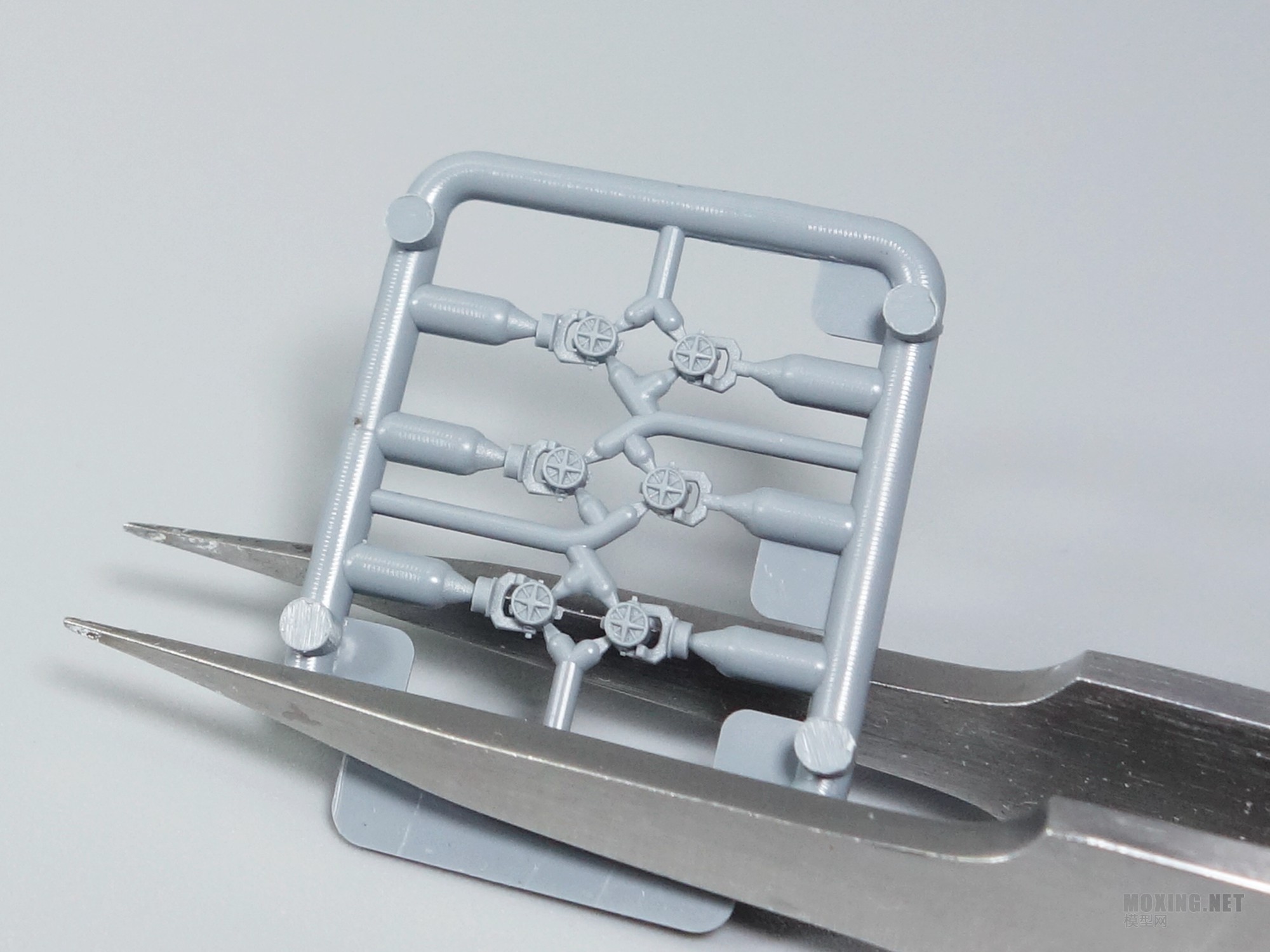

114mm高平两用高炮,看来炮管是可以转动的

救生筏很细致
其他通用板件,这是鹰翔之前就做好伏笔推出面世了的,请看本站评测:鹰翔-6款1/700二战英国皇家海军通用升级件(FH1500-1505),以下不再啰嗦

DSC01180_副本.jpg 板件GB41,探照灯

舰载机,套件提供的是“剑鱼”和“管鼻燕”,普通版分别给了2板(4架)和1板(3架),豪华版则翻倍。细节也不再赘述,请看本站之前评测:鹰翔-1/700二战英国皇家海军舰载机套装1(FH1129) DSC01187_副本.jpg

水贴,主要是舰载机标识、飞行甲板标识以及旗帜。居然也提供了“海斗士”的

附带的蚀刻片,主要是舰载机的

豪华版附带的升级件

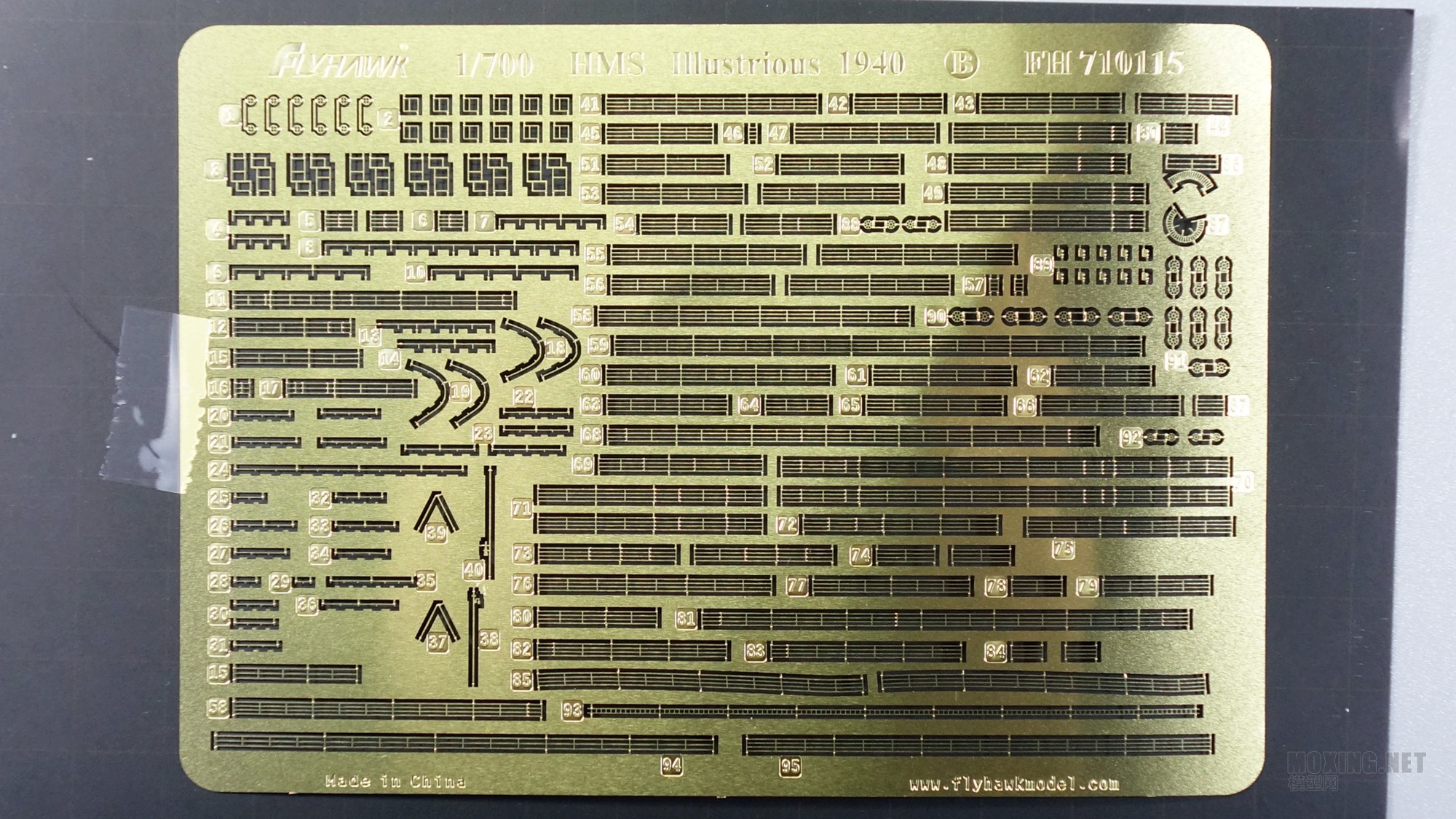

2大2小,满满的都是加细零件

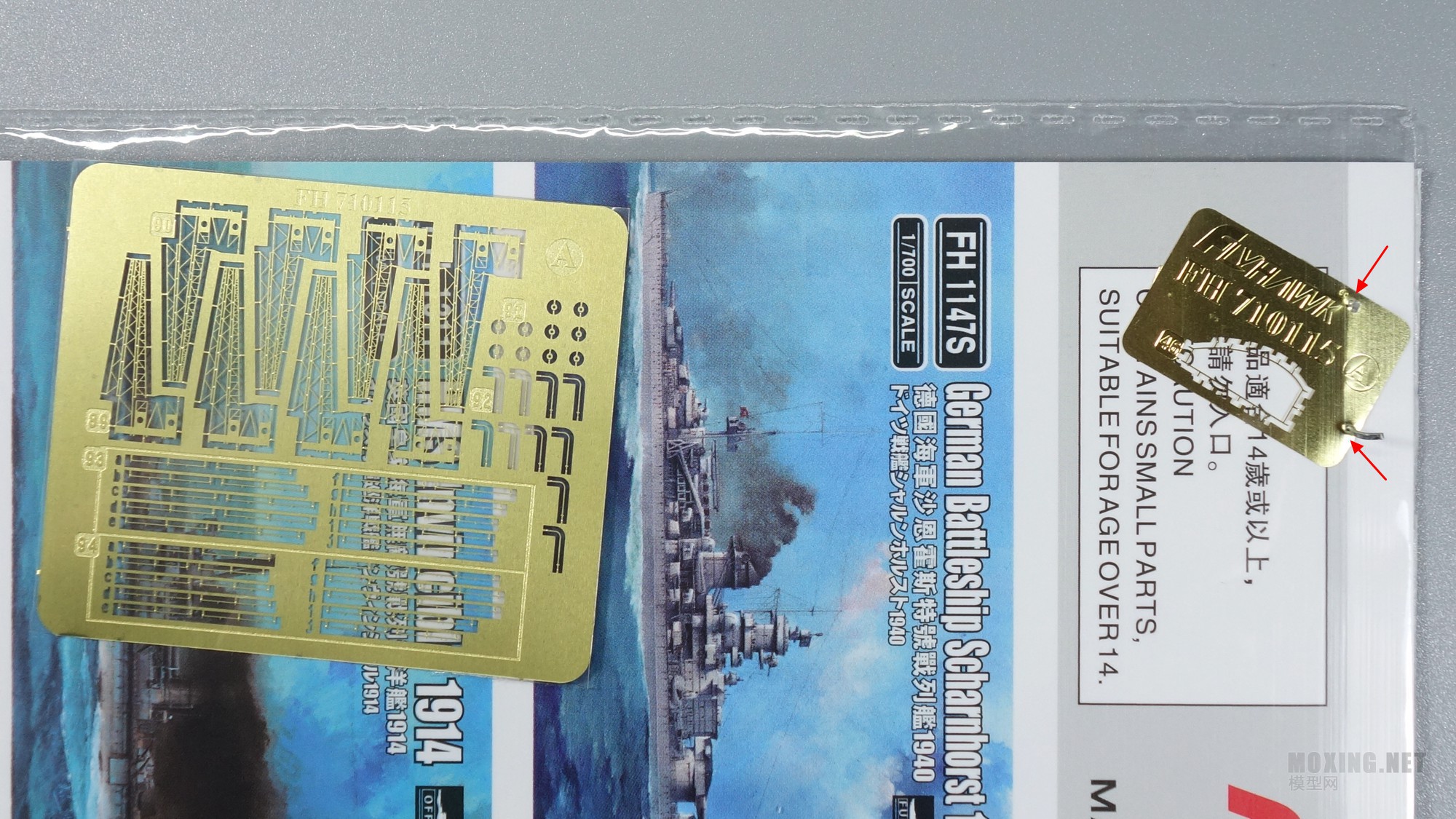

包装的时候不知道哪位壮士,大力出奇迹,订书针把蚀刻片都刺穿了

剩下的是金属炮管、桅杆和铜管

1
 楼主| 发表于 2021-1-5 22:53:55 | 显示全部楼层
本帖最后由 PaladinLJJ 于 2021-1-6 14:34 编辑

说明书

先奉上封绘卡纸,背面是“光辉”号的简介

第二个来看看涂装说明,背面是这次配套的周边产品,好包括专门的展示台和铭牌(侧面也可见鹰翔对此题材的重视和期望)

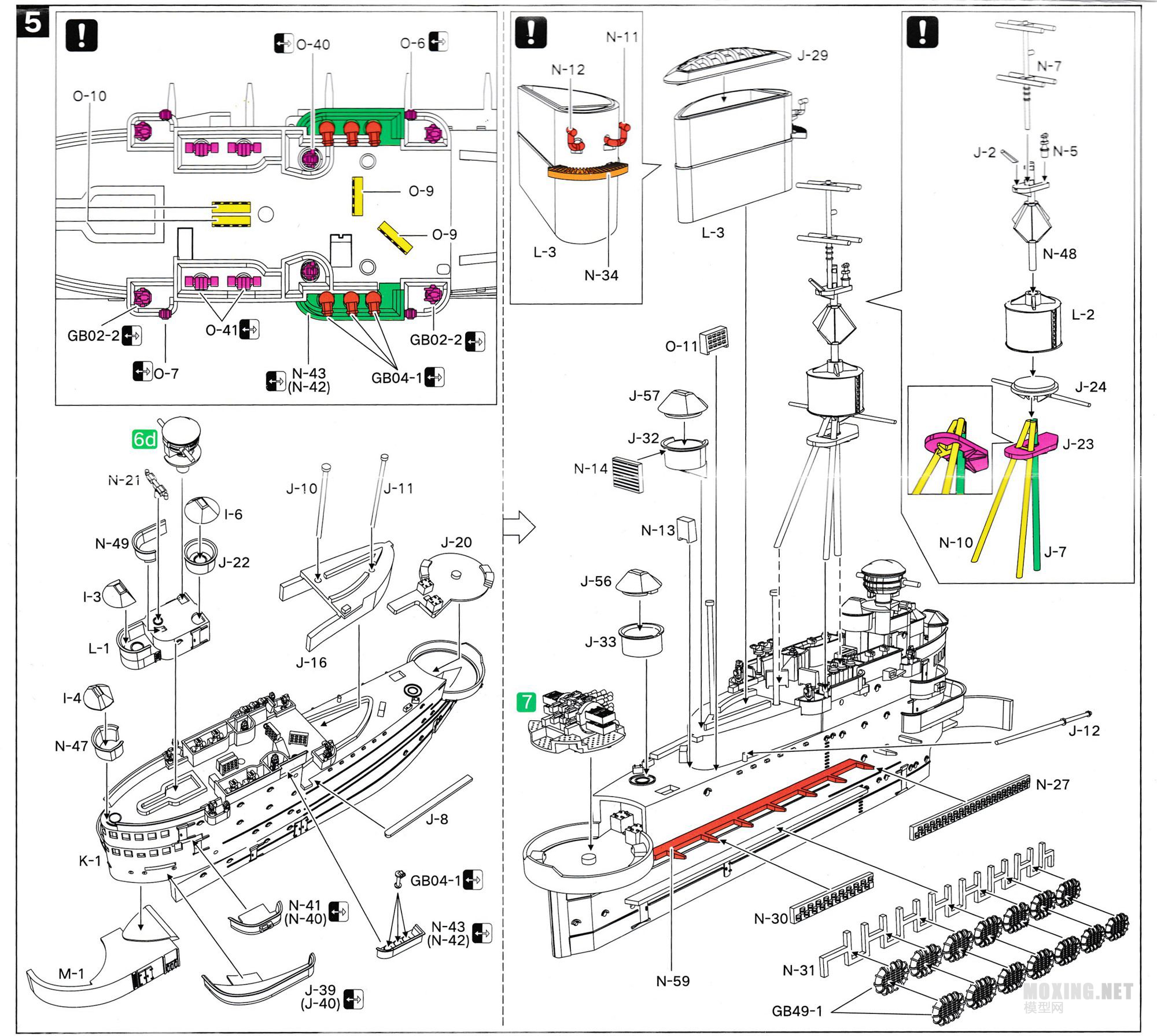

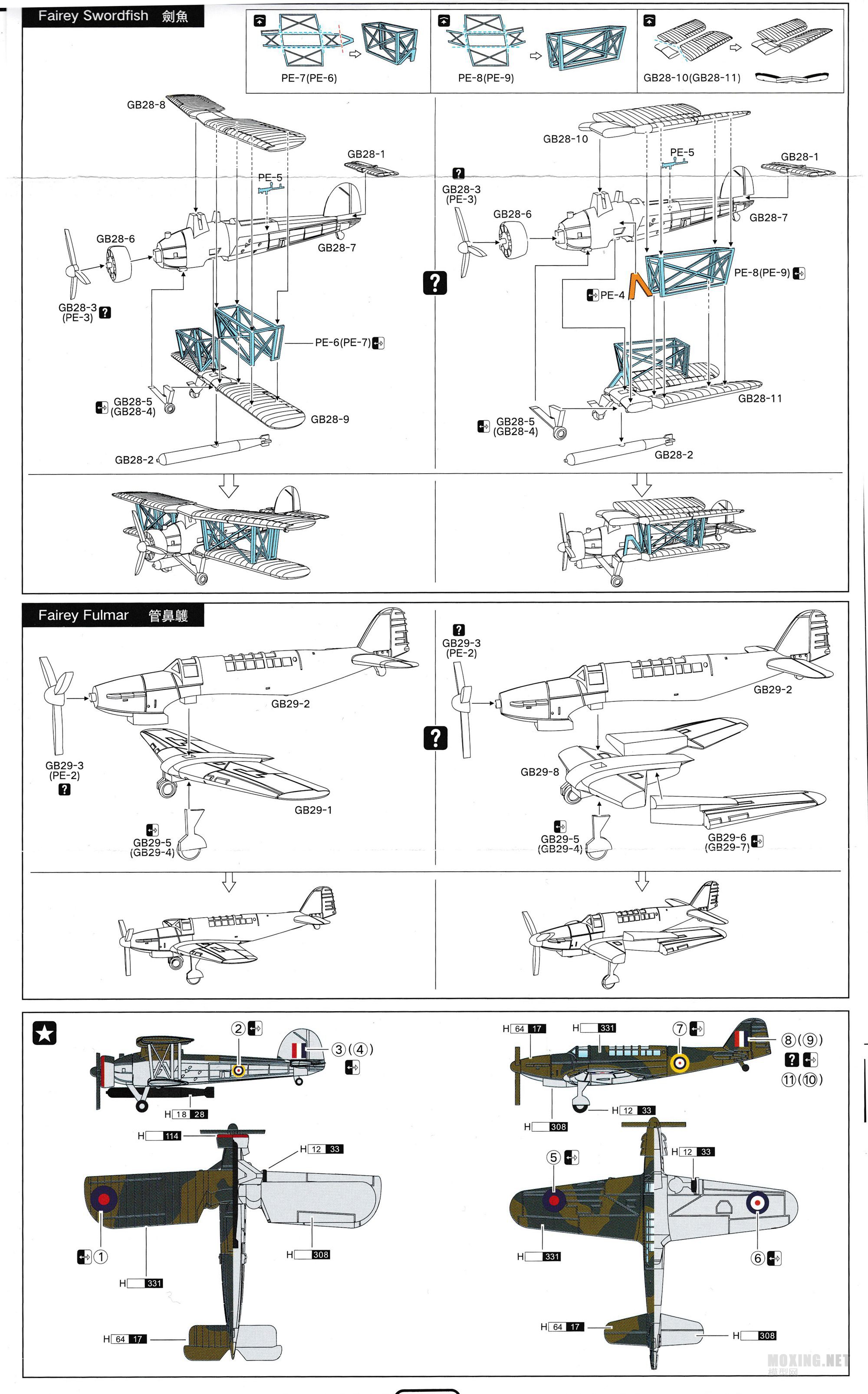

然后是组装说明书,可以看到有多处制作时的提示

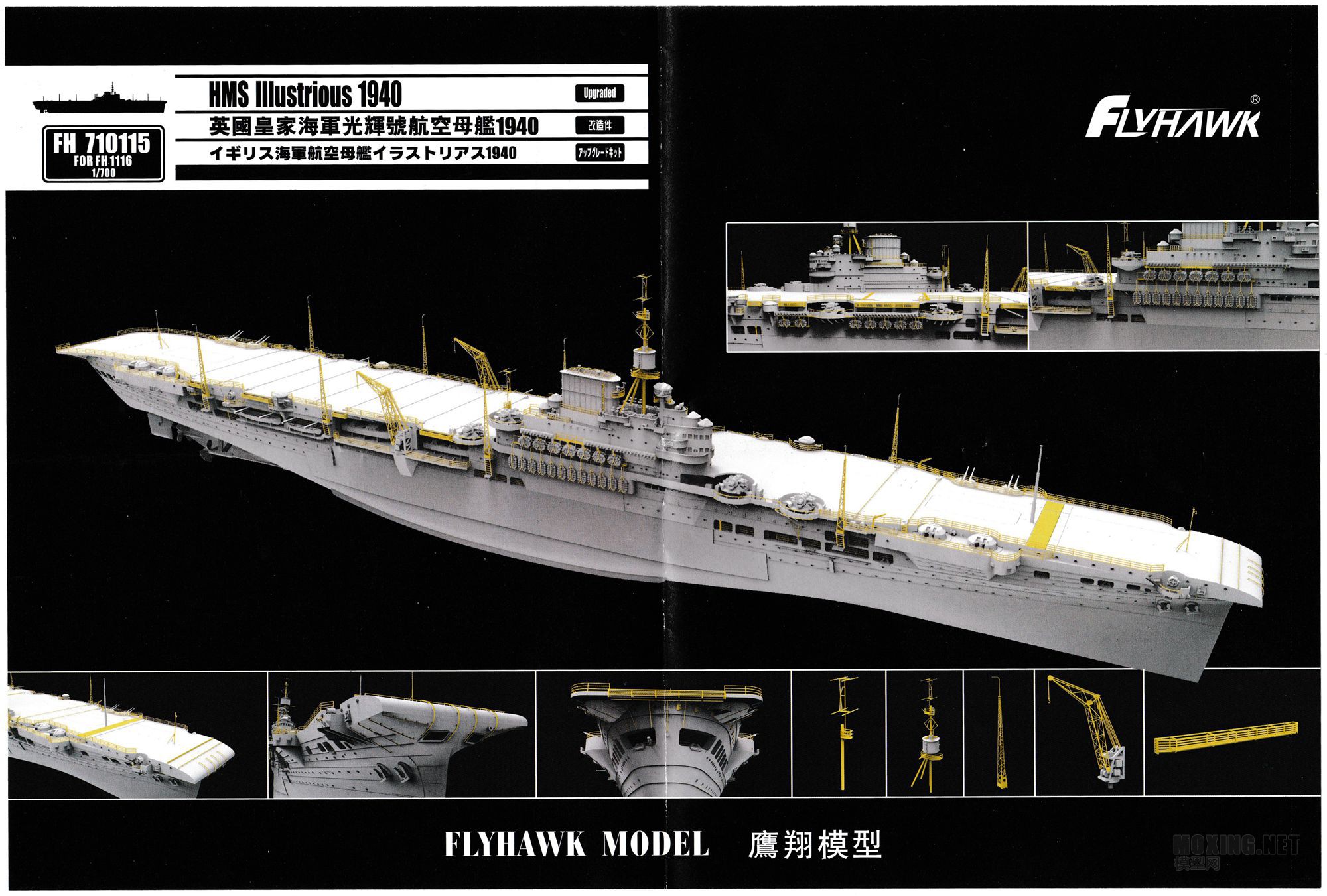

最后是升级改件的说明书,封面是改件CG效果图,可以作为参考;page1底部提示了因为考证原因,这里的制作是推测和建议,鹰翔这里做得很严谨,赞



 楼主| 发表于 2021-1-6 14:57:20 | 显示全部楼层
开盒小结

这盒“光辉”号内丰富的零件和内容超过我之前的想象。航母外形相对其他舰种更简洁,如何挖掘和表现出更丰富的内涵和内容,鹰翔显然是花了很多心思和功夫的,在题材选择上就颇具想法(当然就鹰翔深挖HMS线来看其实也算必然),至于细节表现上则是一贯水准、无需多言了——细节丰富、锐利细致、面向有经验的中高阶同好——相信能让制作过程中一定挑战又不失乐趣。
发表于 2021-2-24 13:37:26 | 显示全部楼层

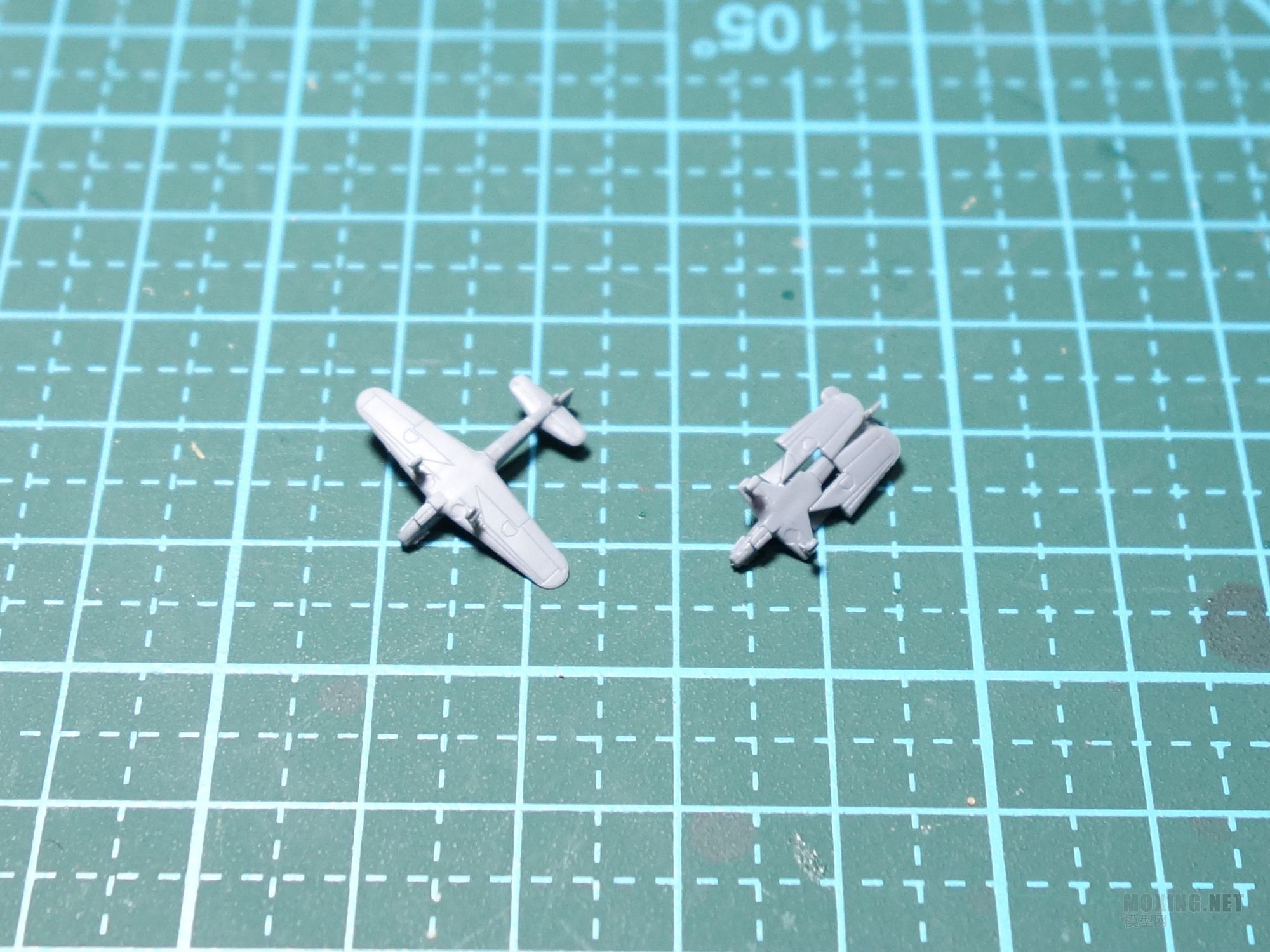

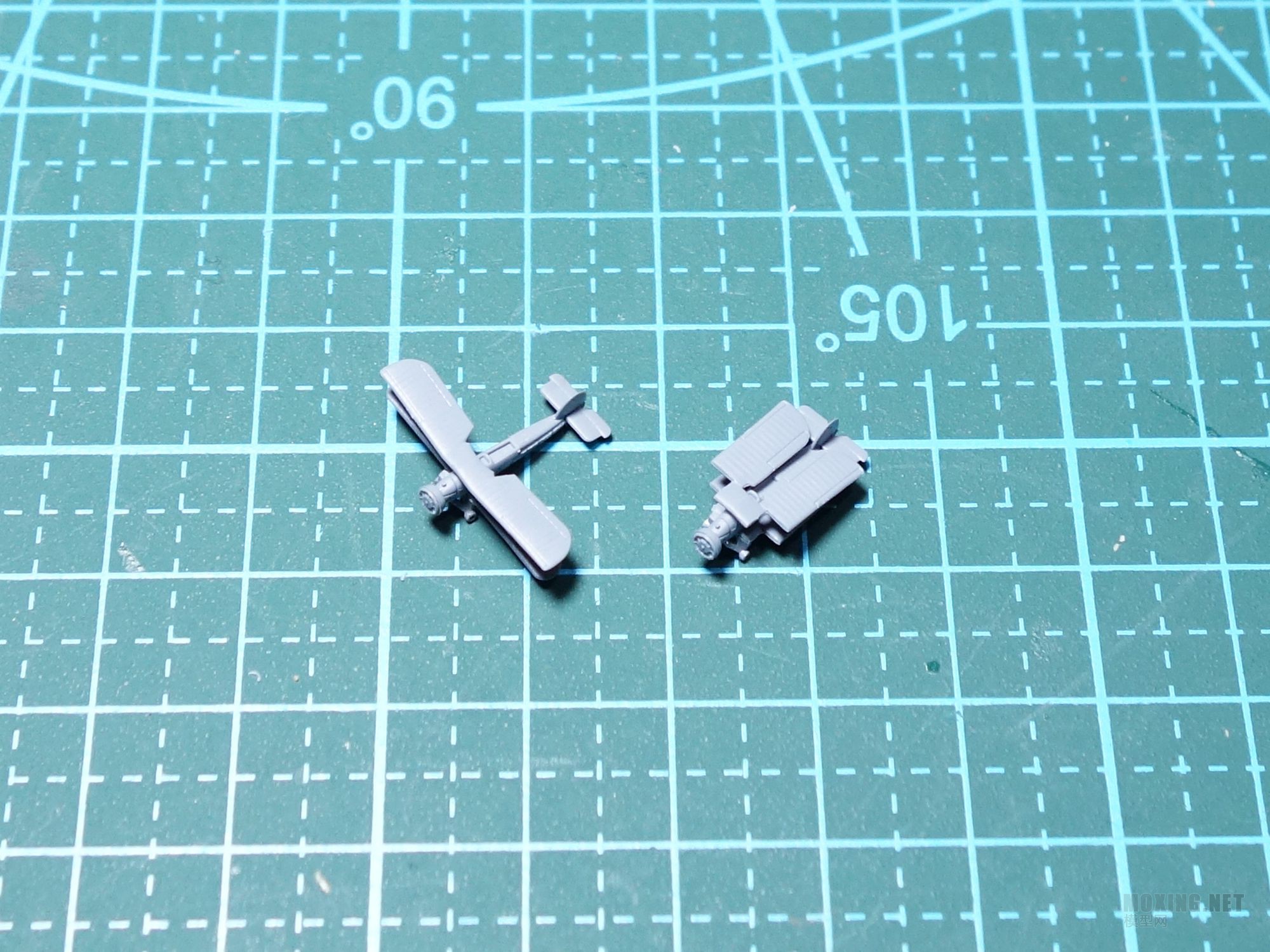

舰载机部分。管鼻燕有一部分组合度有些问题,机翼组合后会有缝隙

折叠翼部分粘接点很小,容易被碰掉

剑鱼就注意好起落架粘接的位置

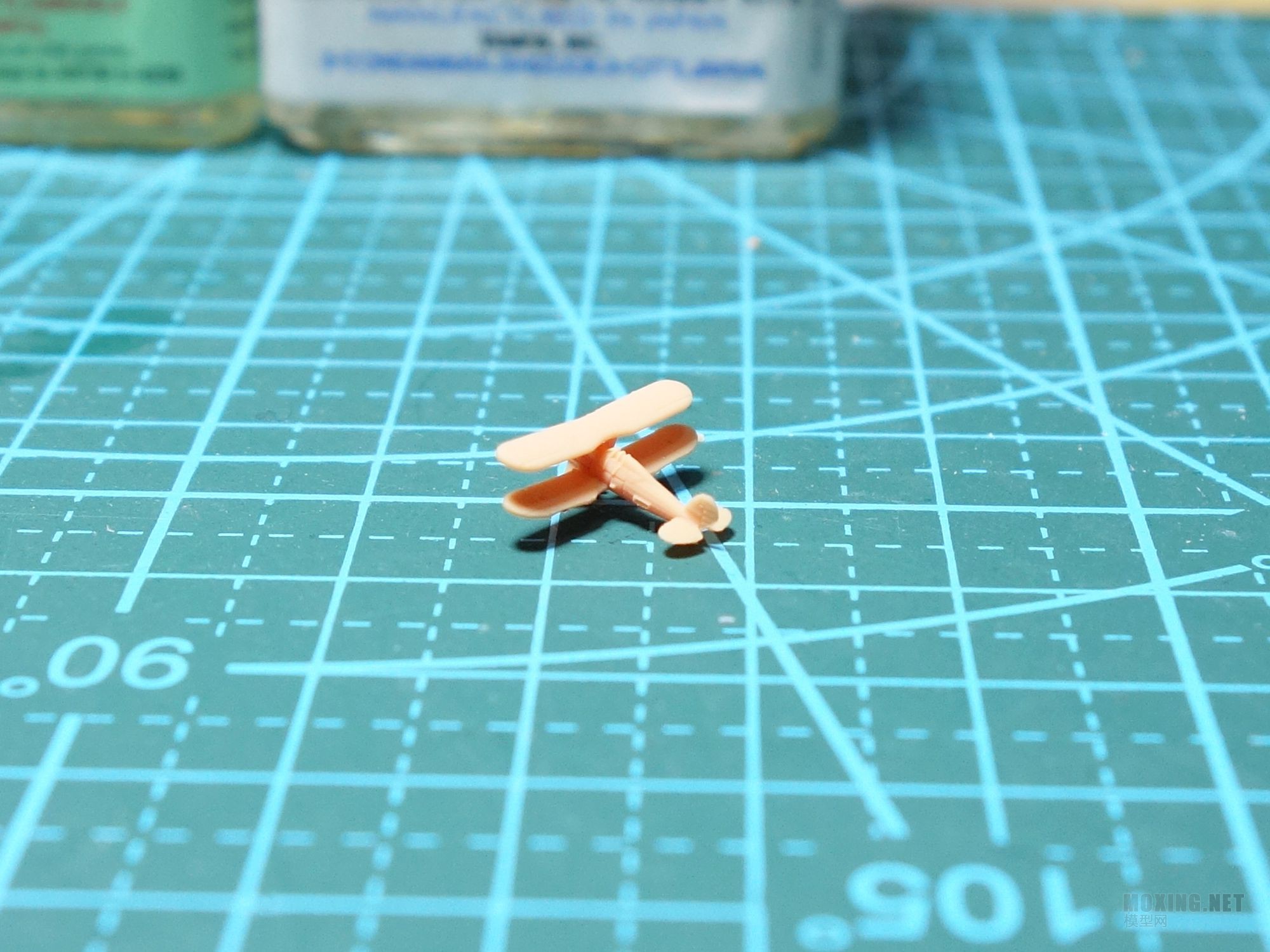

角斗士就简单了,处理下水口就行

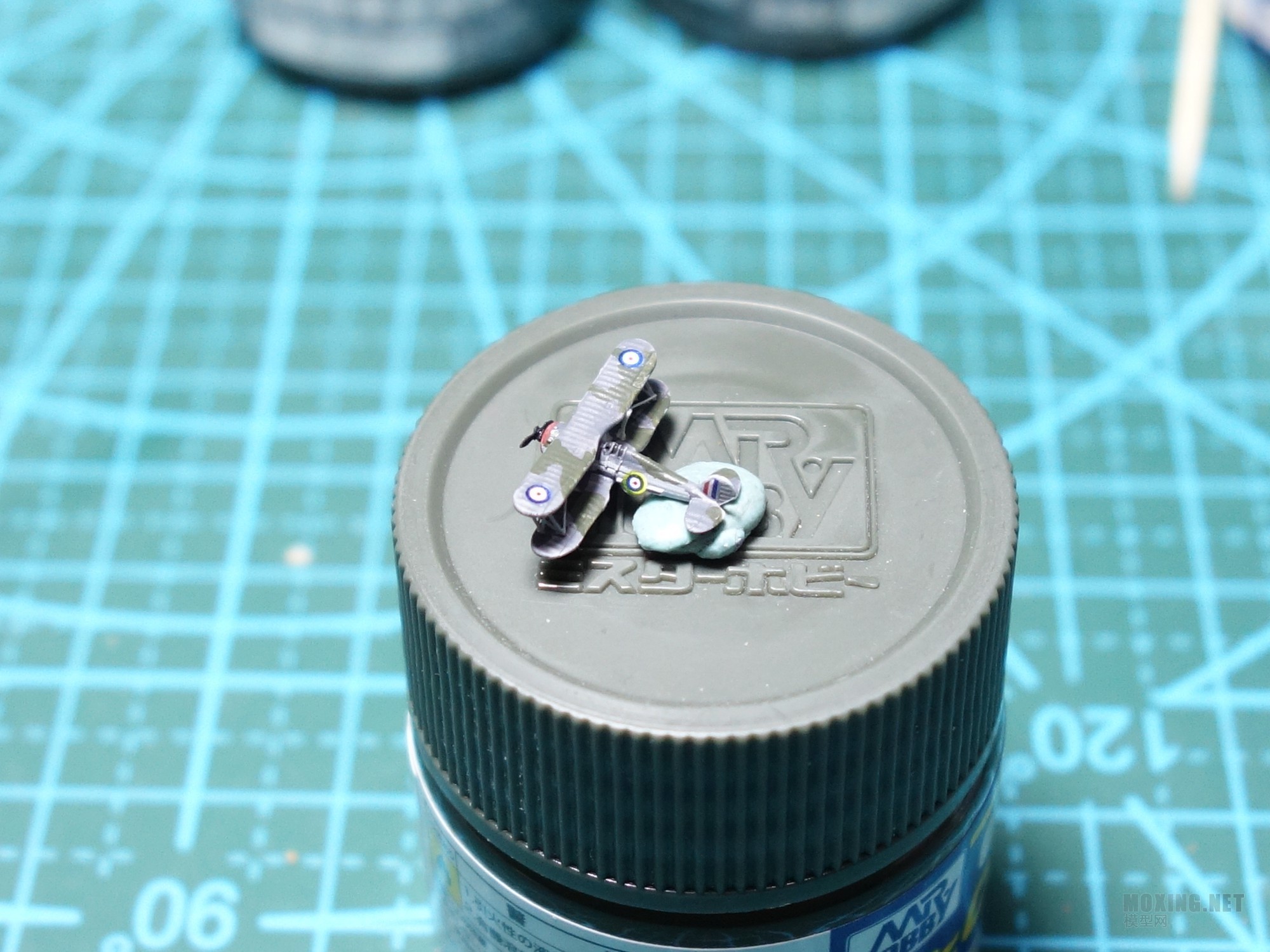

灰色用喷涂,手涂绿色迷彩、窗户和其他细节,再上水贴渍洗

1
发表于 2021-2-24 13:38:33 | 显示全部楼层

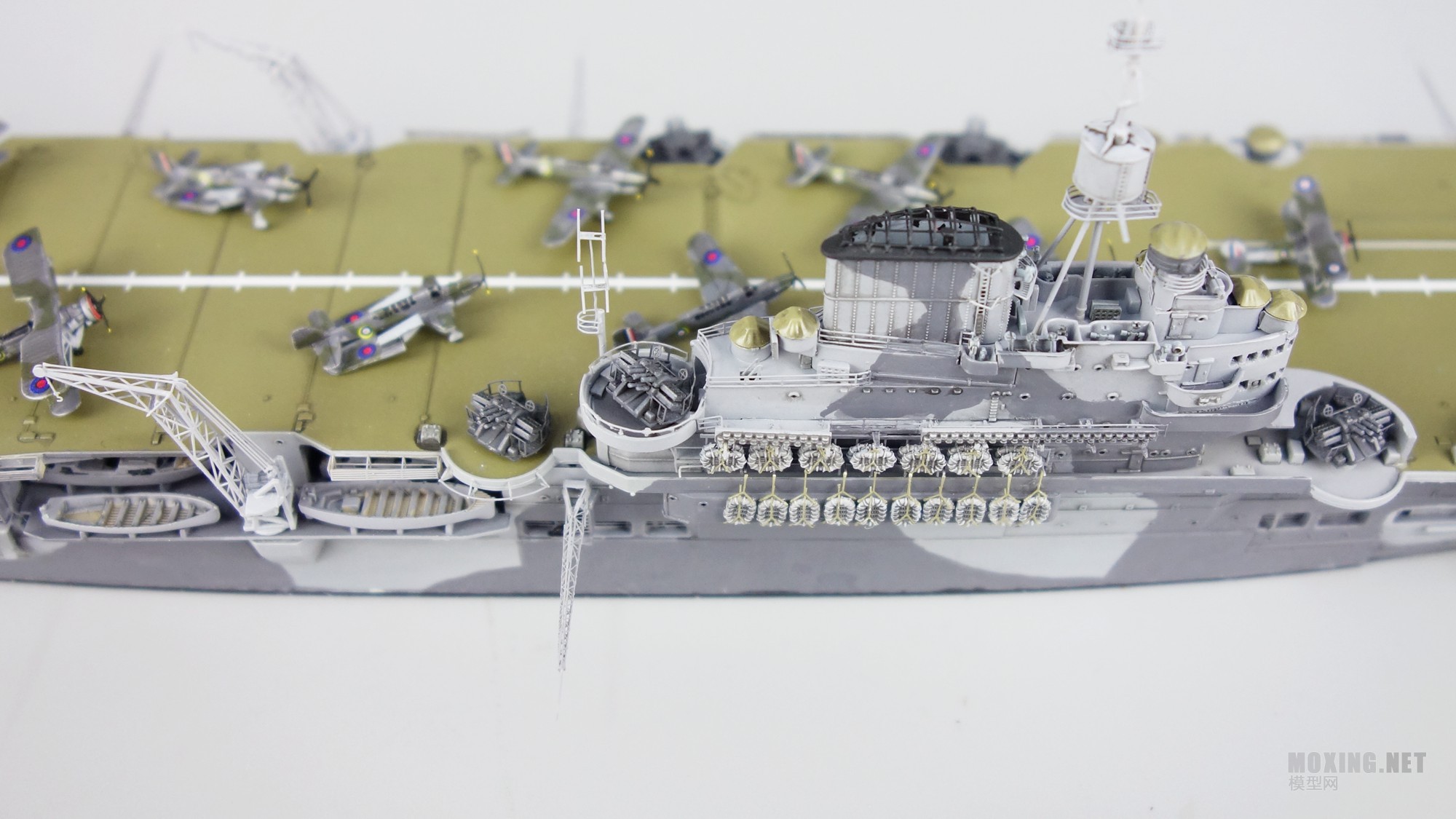

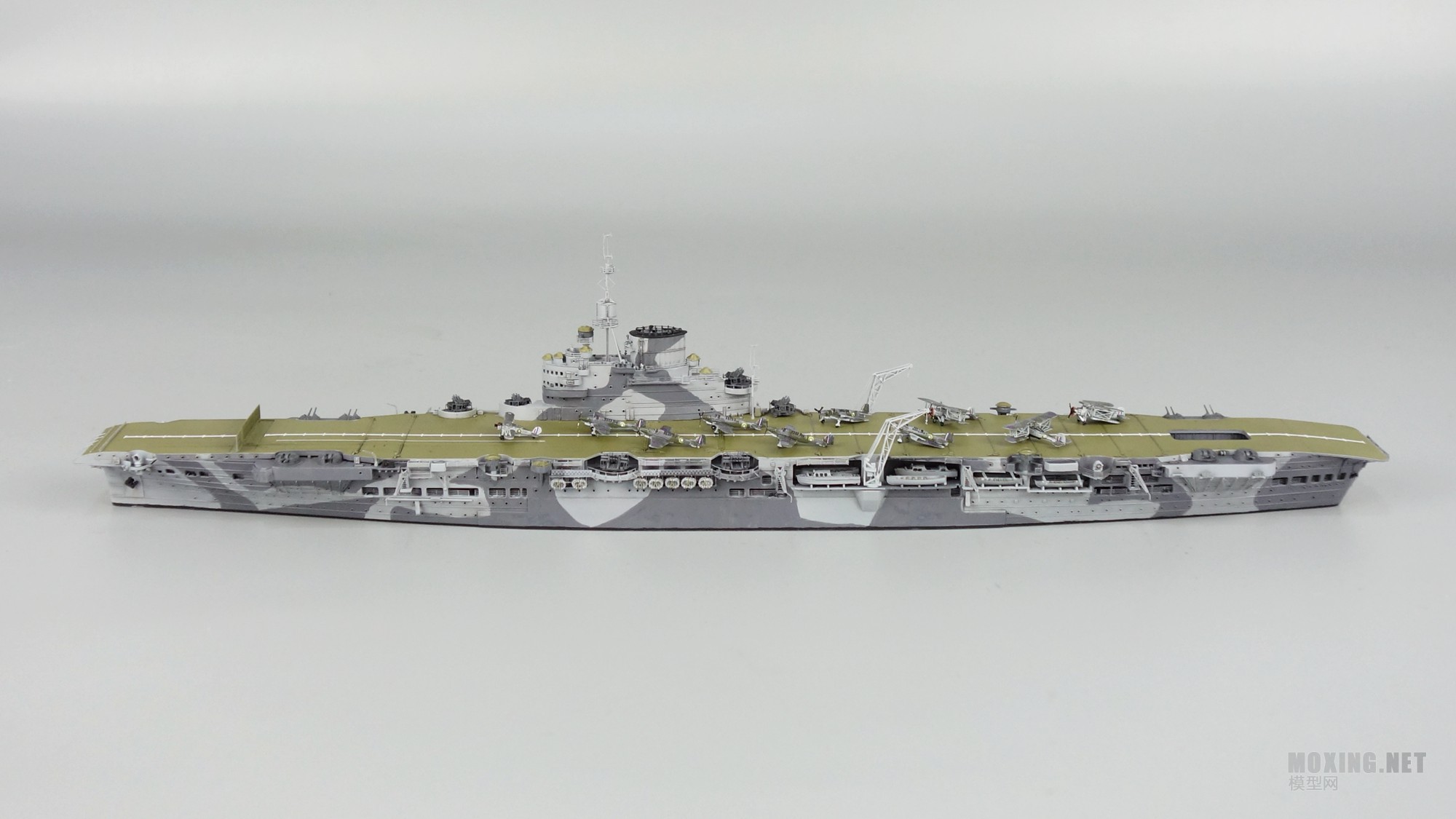

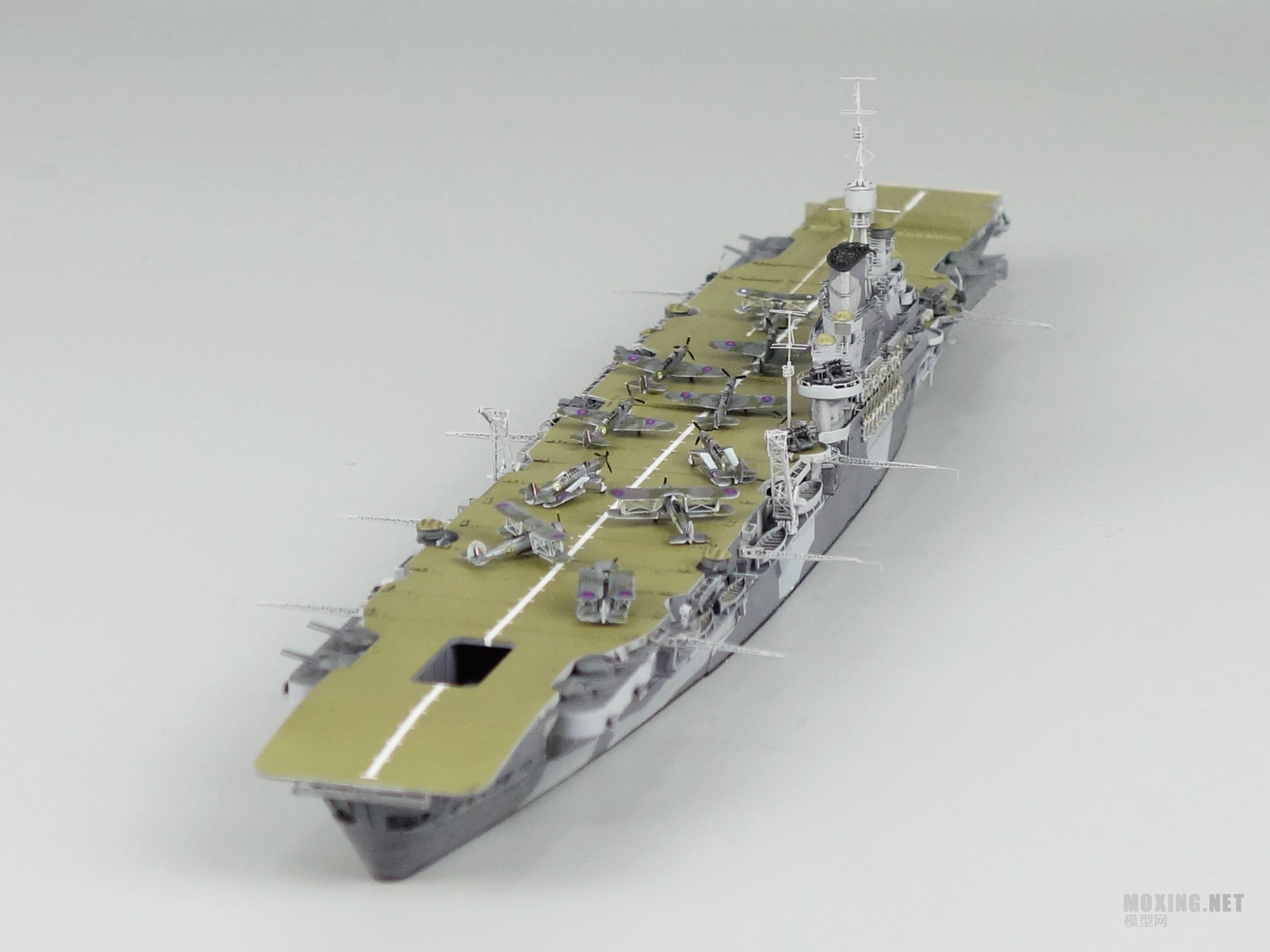

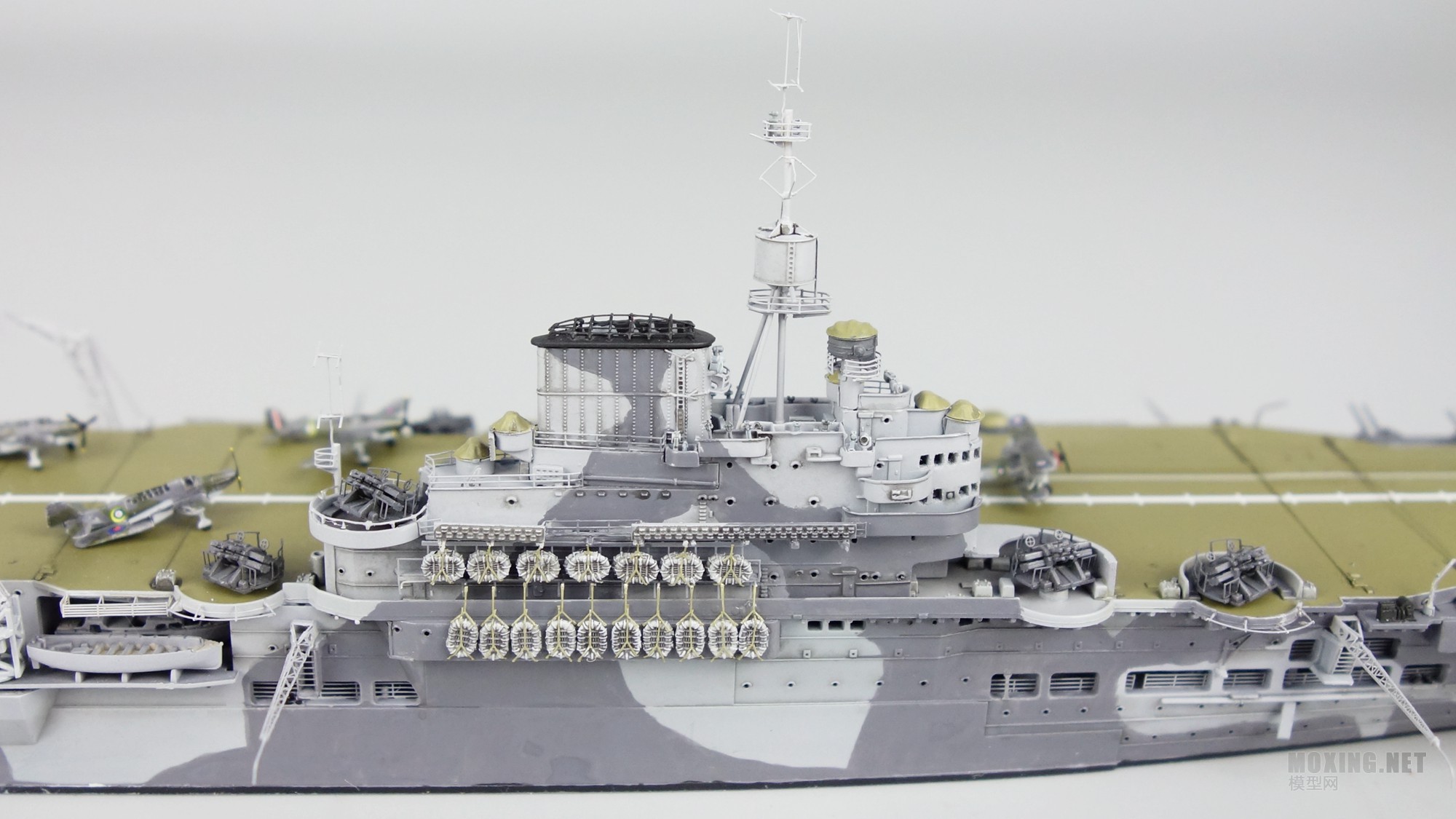

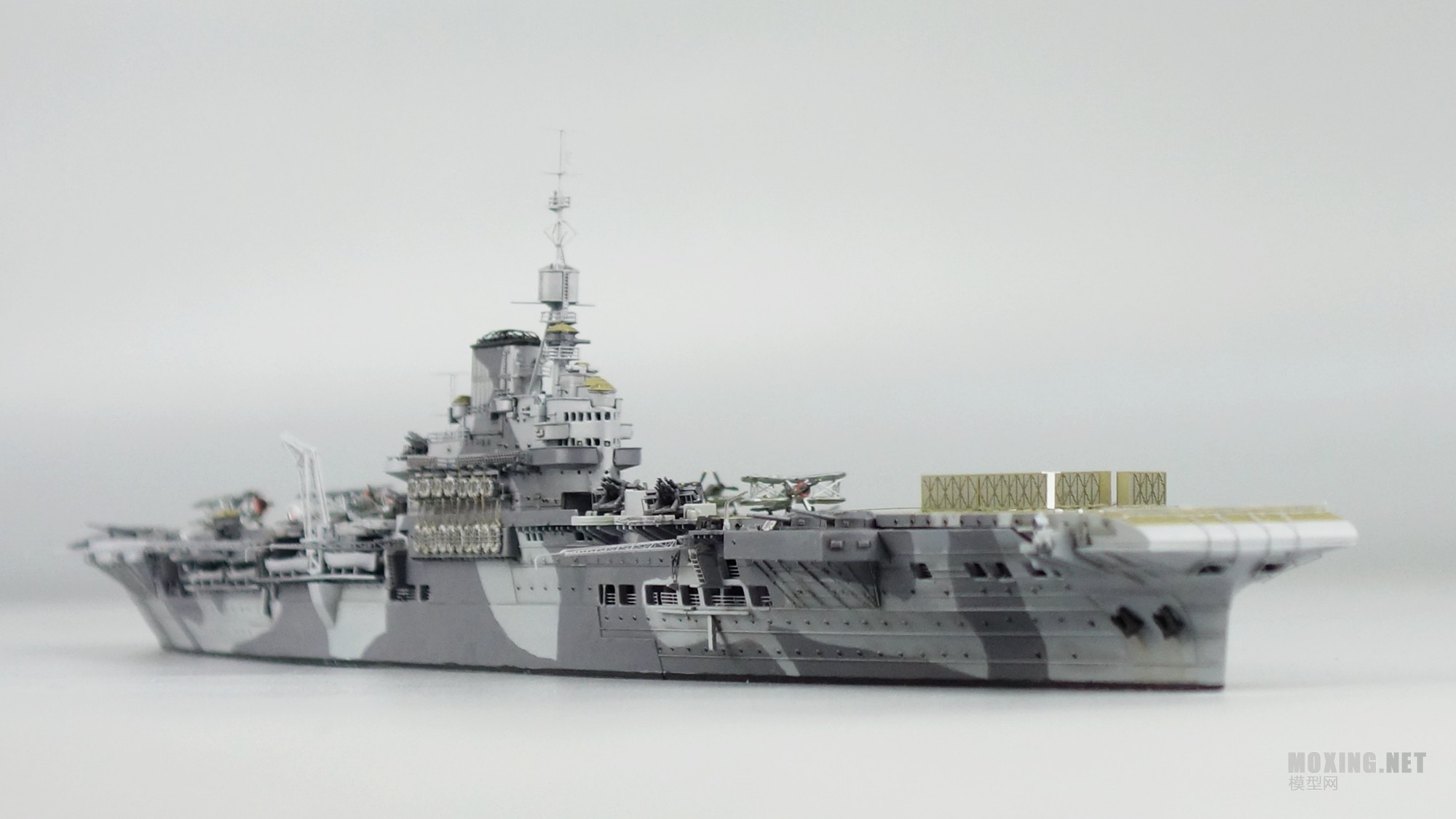

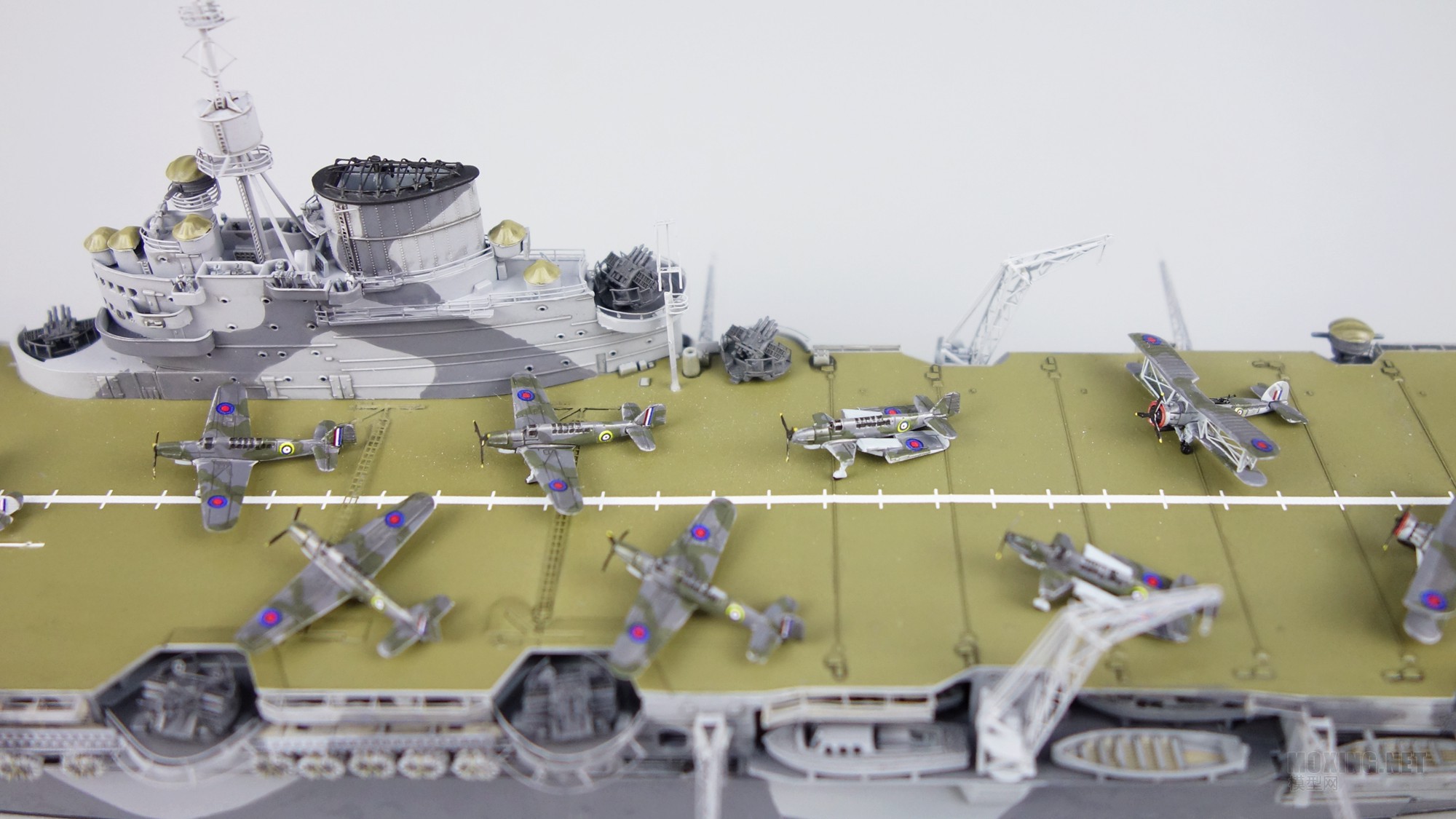

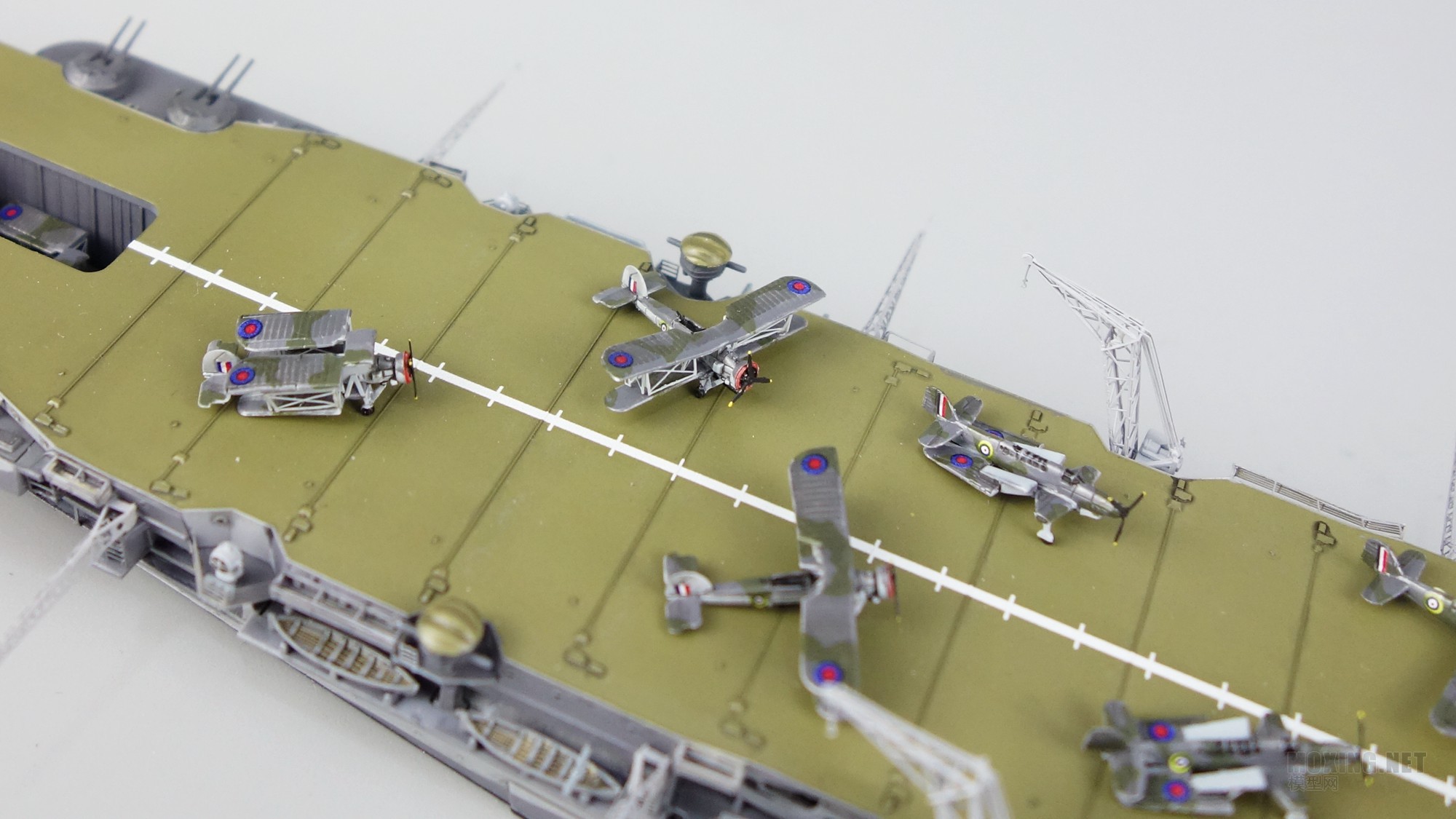

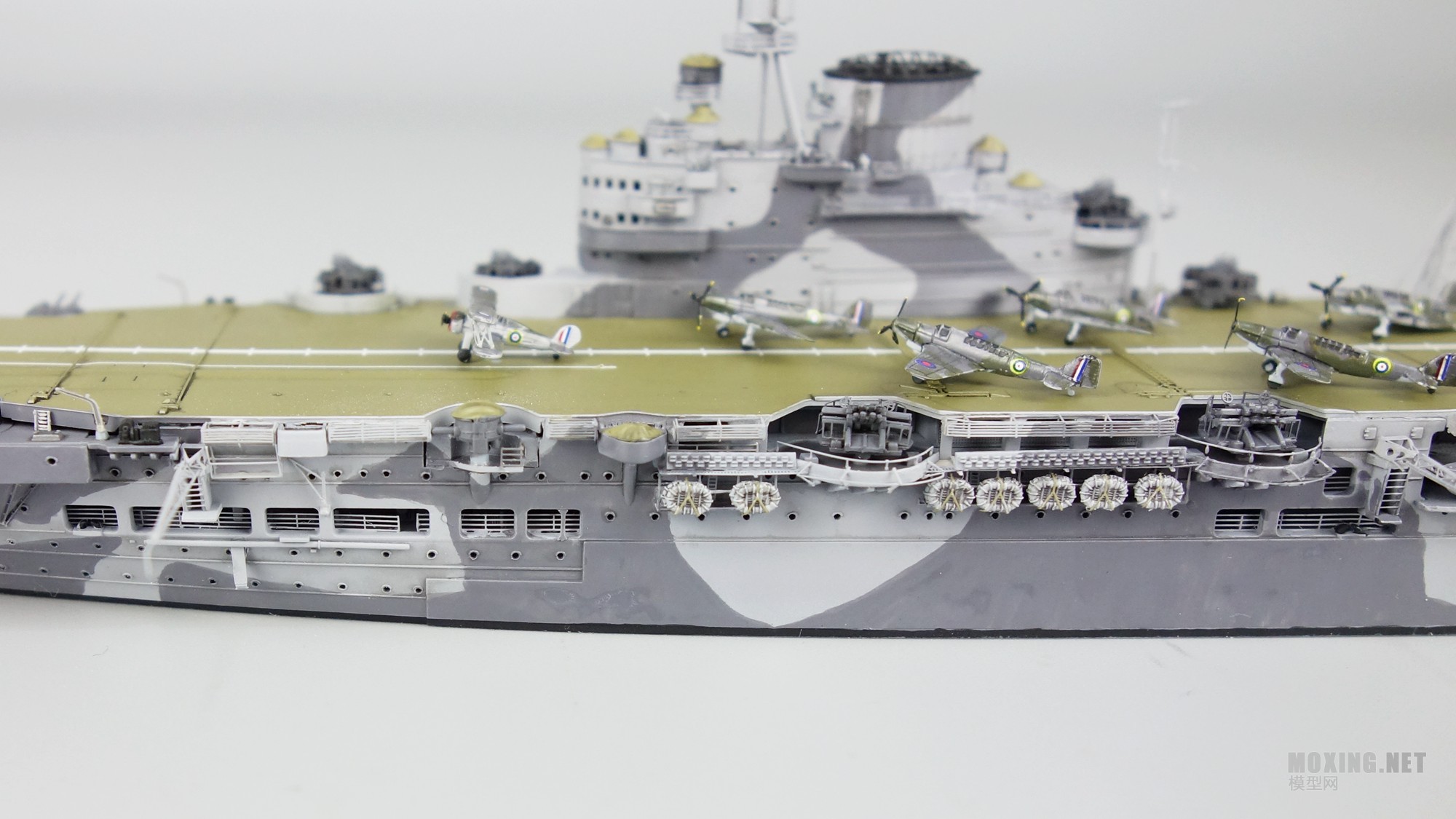

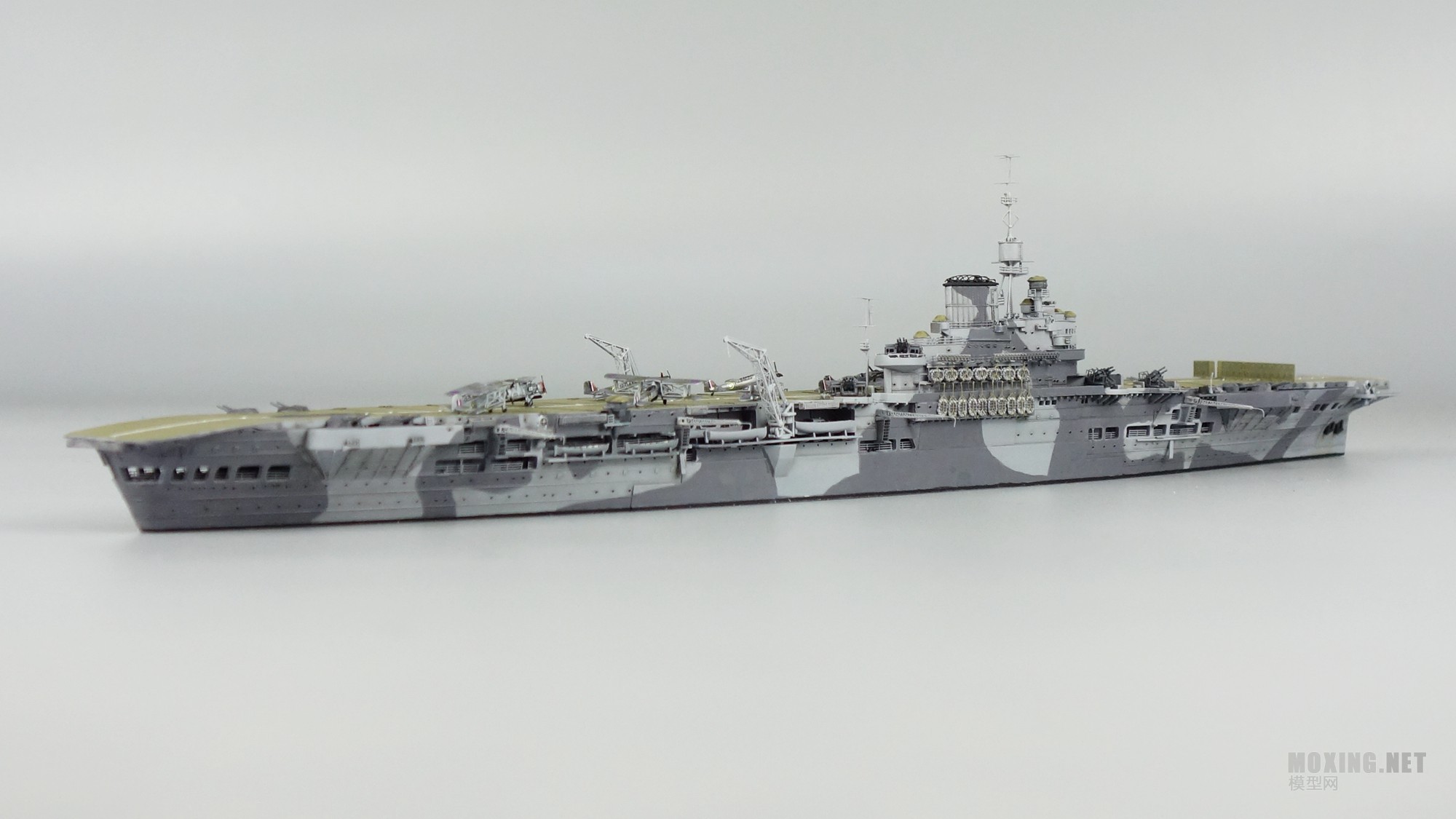

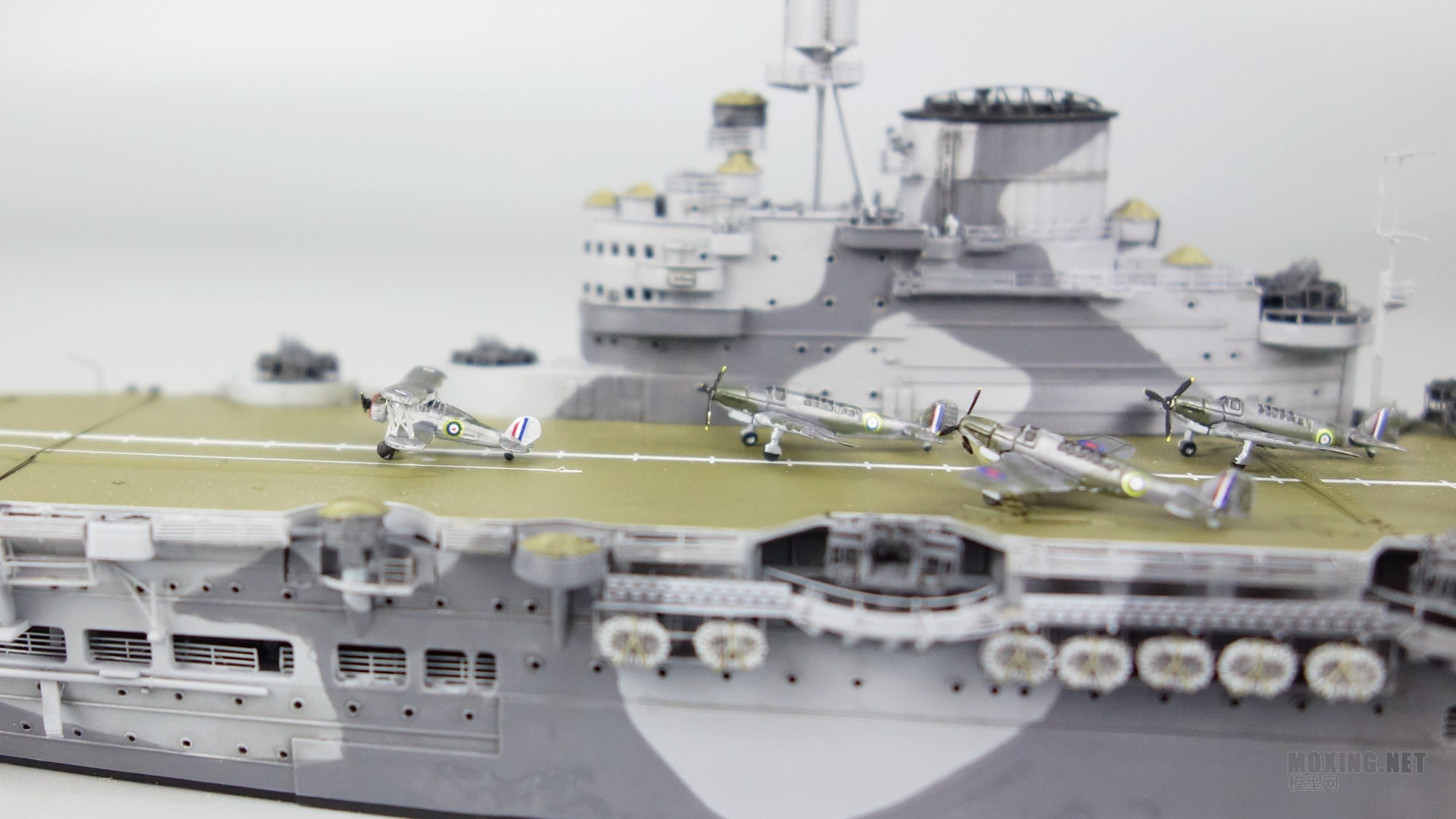

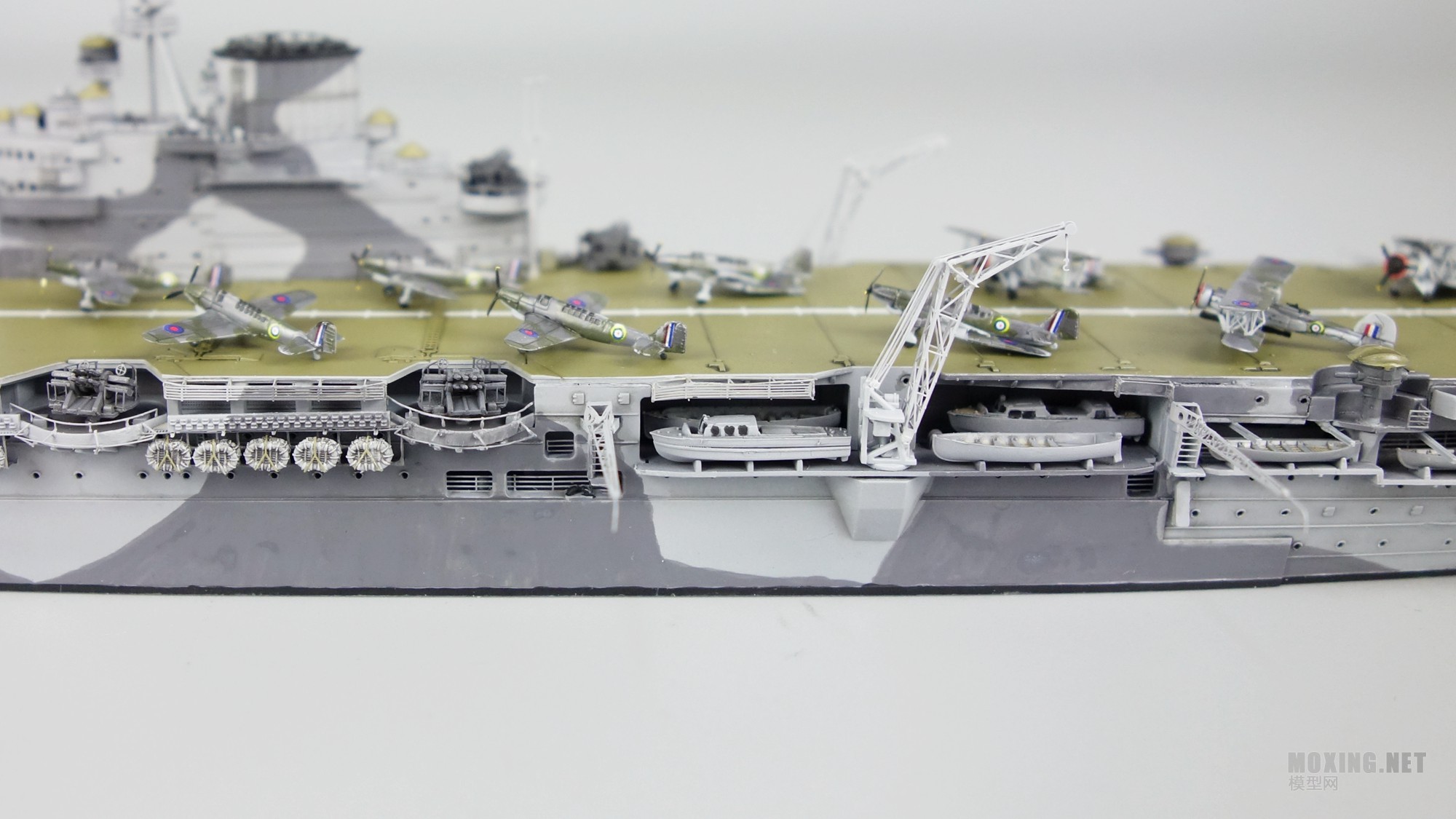

成品展示



评测总结


“光辉”号航母是二战名舰,加之笔者对于福万2000比例的美好记忆,因此对此题材非常喜欢。而鹰翔的套件也完全让笔者满意,笔者认为符合鹰翔一贯的高品质。鹰翔在上市前强调对于多层甲板细节的,得到了精致到位的还原和展示,能很好的让玩家了解到真实结构,表现非常值得肯定;不过这也带来了制造上的繁琐,并且完成后因为遮挡实际无法完全展示这些精妙而用心的部分。搭配了升级蚀刻片后很多细节效果提升显著,例如天线、吊车、挡风板等等,完成效果非常养眼。舰载机的效果也是非常的棒。笔者虽然没有制作过其他品牌的“光辉”,但是从图纸上看远不如鹰翔的复杂和精细。如果要比较快的完成一艘“光辉”仍然可以选择其他品牌套件,而追求极致效果又有经验(且预算充足)的玩家完全可以采购鹰翔的套件,并且推荐直接一步到位的选择豪华版。
发表于 2021-2-24 17:44:30 | 显示全部楼层
制作过程

虽说航母结构要比其他战舰简单,不过鹰翔的设计还是让制作过程比较繁复。

此次制作还是另外购买了猎人的遮盖贴纸,不过这次很多地方都有些鸡肋

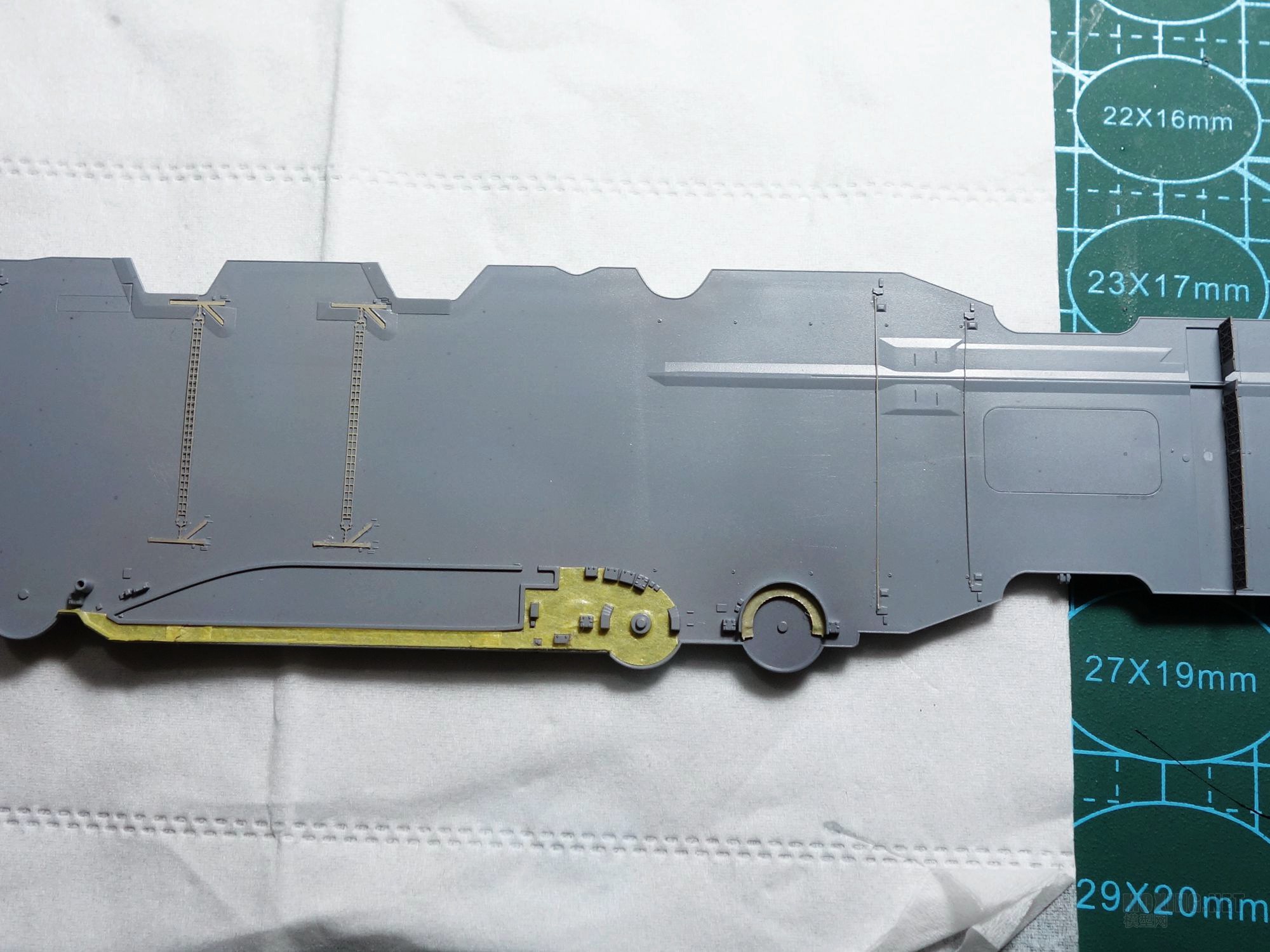

鹰翔专门开出了前后甲板,所以还是先喷了甲板色

渍洗后加上小零件

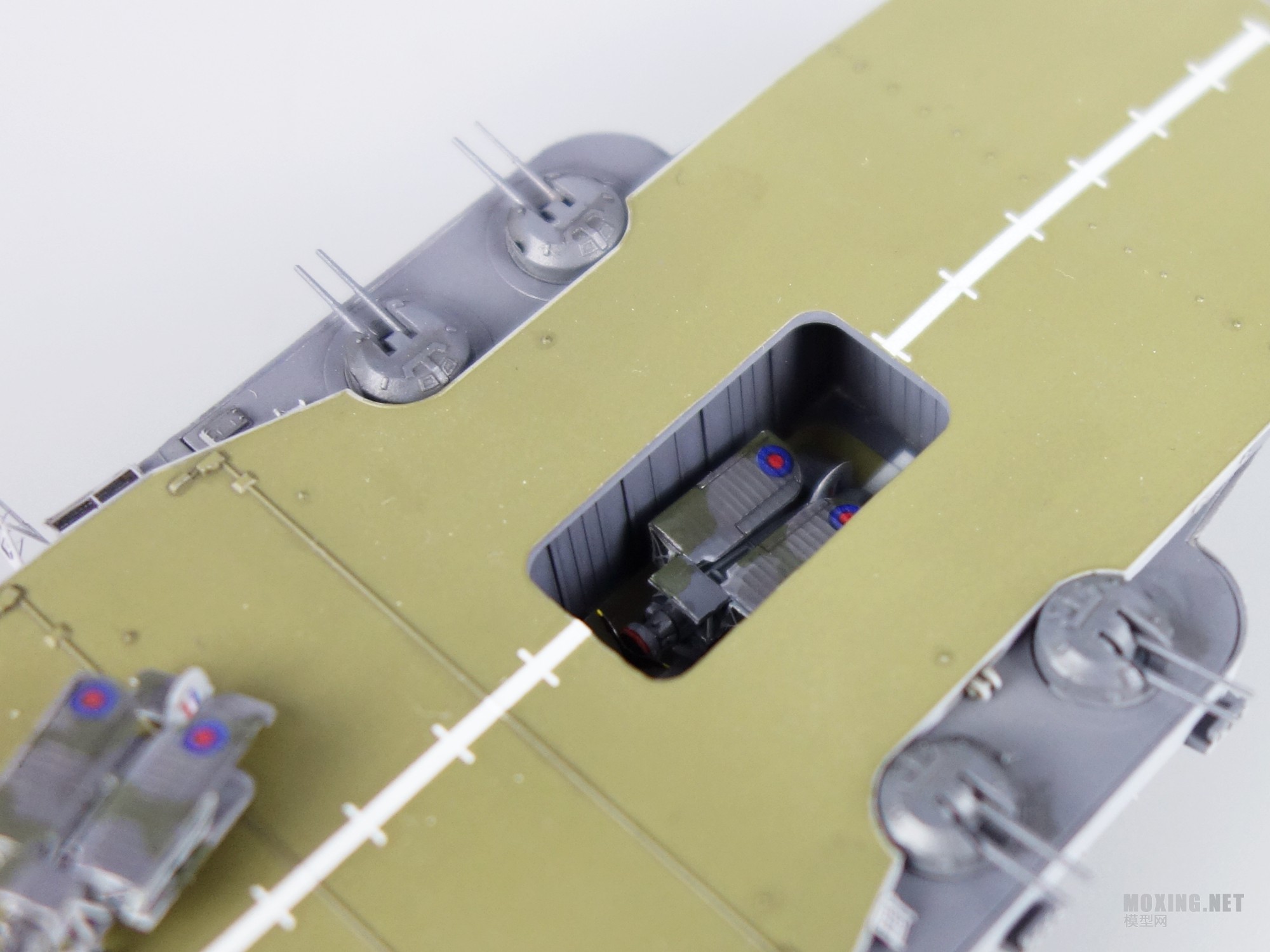

中间还提供了机库甲板,不过基本看不到,还好两边有些甲板零件

小艇单独制作完成

两侧的蚀刻片和小艇都要粘好,层层叠叠的不同零件也要按说明书顺序来,不然中途返工非常麻烦

舰身及层甲板和两侧零件组合后,其实大部分地方都遮住了,前后木质甲板部分几乎完全看不到

舰身和舰岛上的舷窗都钻通了

不过舰桥的方形窗户就比较难处理了,笔者经验不足,切割得跟狗啃的一样···不说了

舰岛大体组装好后,根据涂装说明,喷好深灰色后遮盖

桅杆上平台隐藏了一个笑脸

蚀刻片零件效果提升非常明显

上色参考说明书的色号和调配,浅色用喷涂,深色用手涂

飞行甲板上的拦阻网一侧没有固定位置,要注意

飞行甲板前面的挡风板,用蚀刻片效果非常赞

深灰色部分喷好后也遮盖了

飞行甲板根据说明书调色喷涂

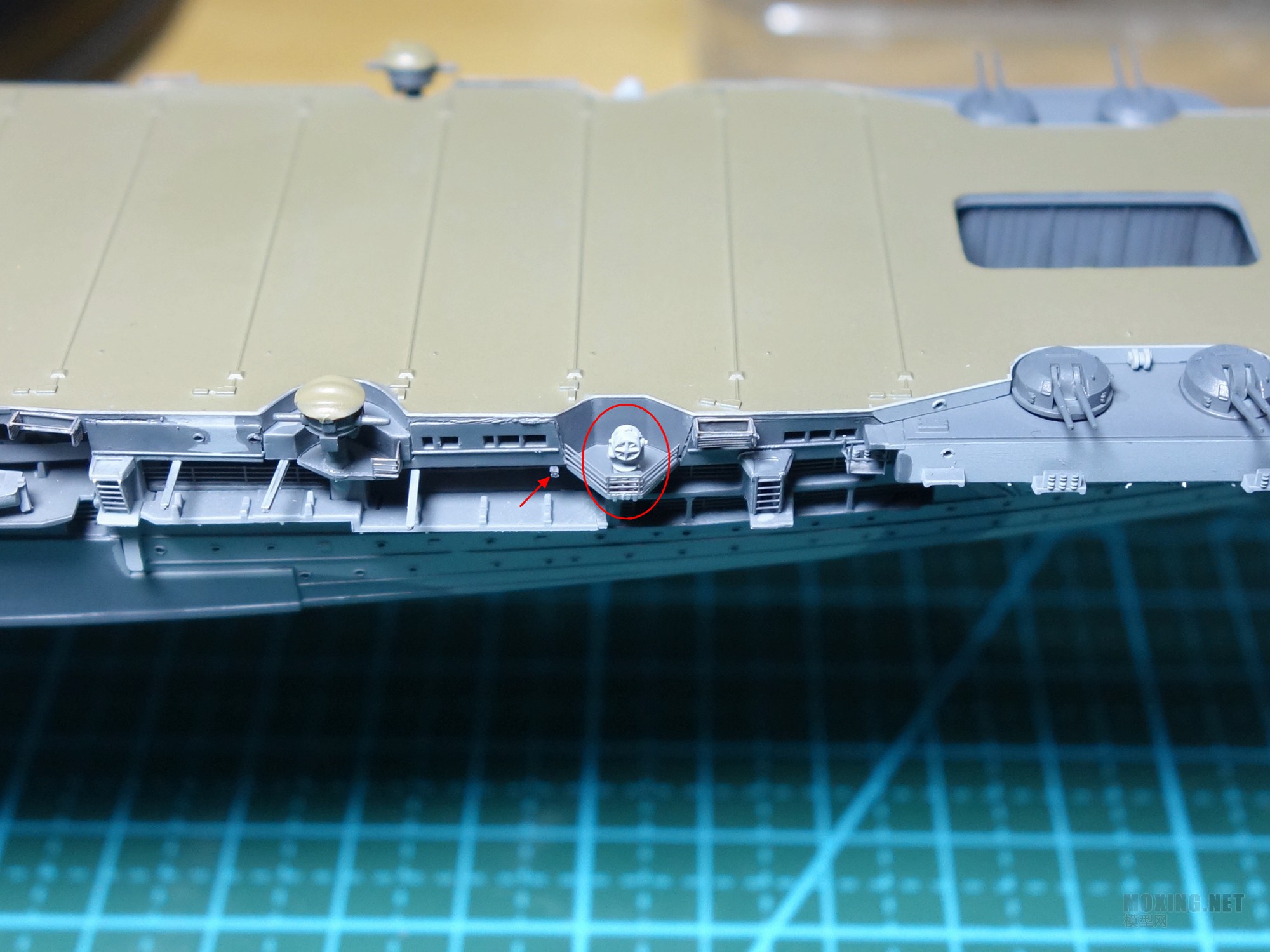

甲板周边细小零件很多,而且要注意的地方非常多,比如箭头处的小艇吊架,很容易被碰断

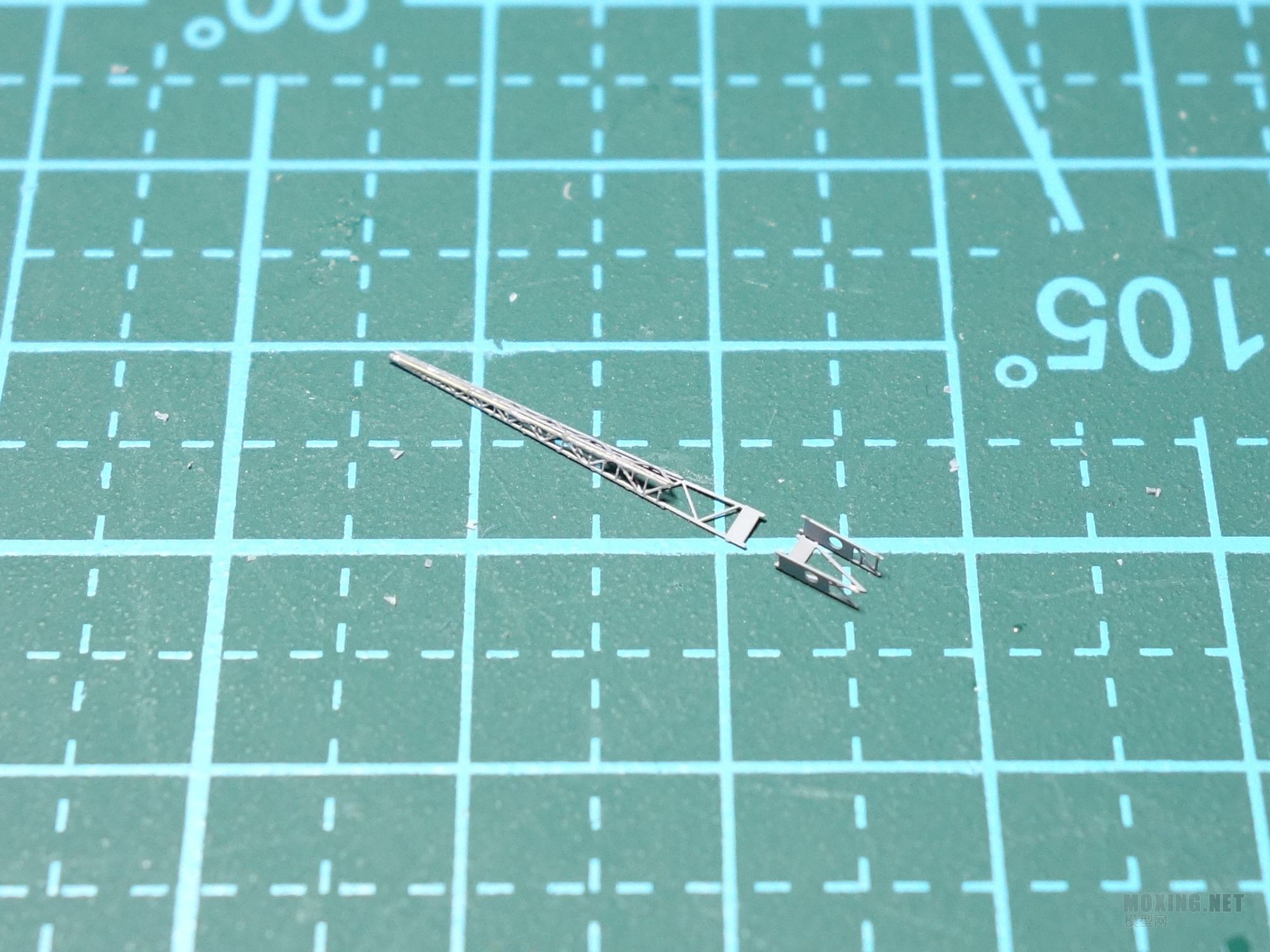

舰身两侧的天线,套件提供了2种蚀刻片零件,要用小片的PE-A的,大片的PE-A上的天线和底座是分开的,不能用

舰身后侧两边的探照灯,说明书上有错,应该是用GB41上的零件,而不是GB02上的

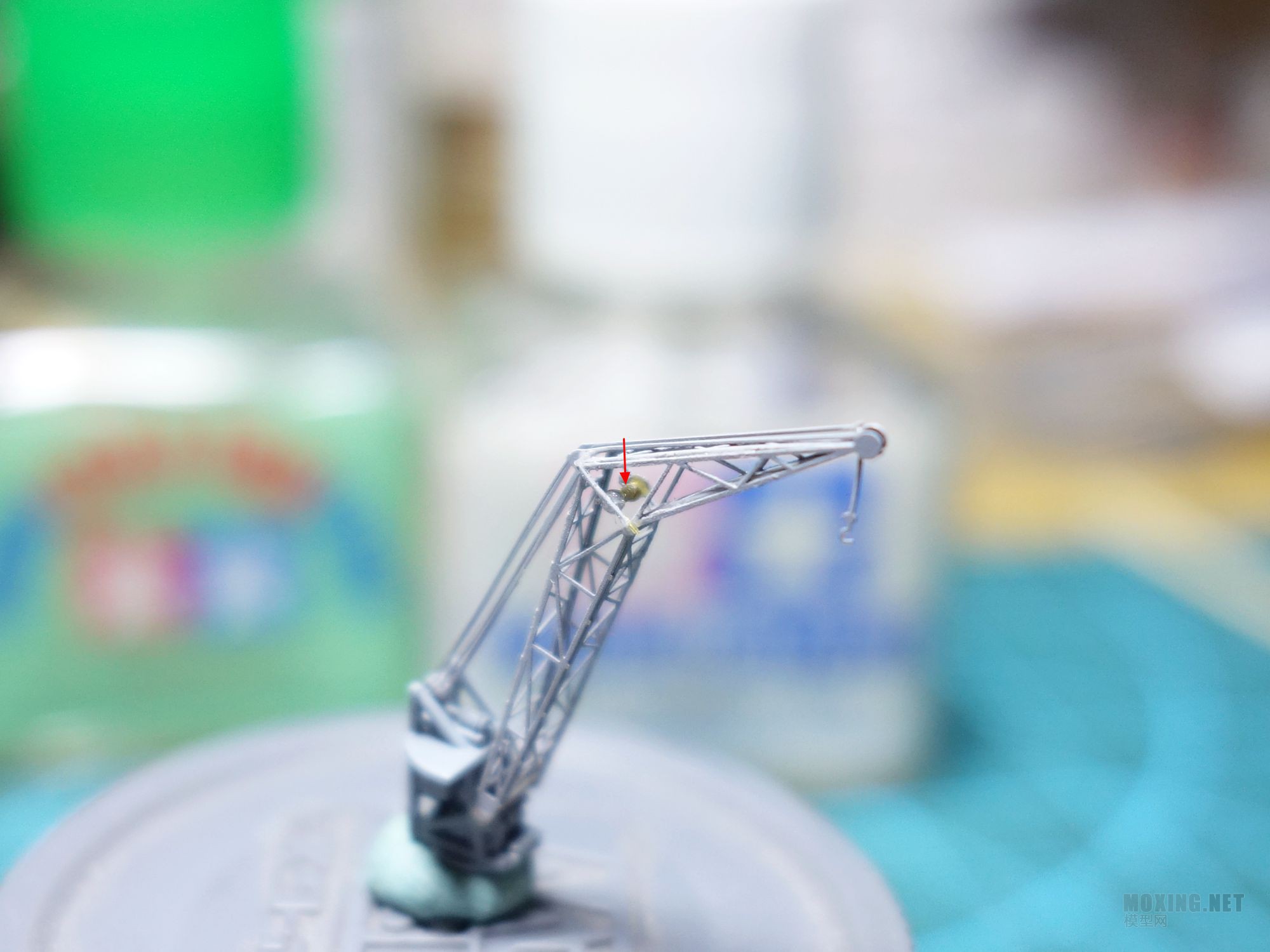

吊车,中间的PE-A81零件和铜管零件要两把镊子才能配合安排好

救生筏可以组合好后再安装

1
