[陆军装备] 【模型网评测】威龙-1/35 M752战术弹道导弹发射车及“长矛”地地导弹(3576)(开盒...

[复制链接]
发表于 2017-8-2 21:47:44 | 显示全部楼层 |阅读模式

马上注册模型网

您需要 登录 才可以下载或查看,没有帐号?注册用户

x
本帖最后由 PaladinLJJ 于 2017-8-3 02:43 编辑

本文由www.moxing.net(模型网)独家刊发, 请勿私自转载,欲转载请先联系本站。

Part I
简介与开盒

“长矛”(Lance)是美军第二代近/中程战术地地导弹,用于替换第一代MGM-29“中士”导弹和MGR-1“诚实的约翰”导弹。其导弹的型号是MGM-52,M752是其采用M113运输车底盘的发射车型号。“长矛”弹长6.1米,直径0.56米,弹重1527公斤,最大射程130公里,单弹头,可使用常规战斗部或核战斗部,采用单级液体燃料发动机,制导方式为惯性制导。

“长矛”导弹1960年开始方案研制,1964年样弹定型,1965年首次试飞成功。1971年开始小批量生产,1972年3月开始批量生产,同年5月开始装备美国陆军。“长矛”导弹一直在美国陆军军、师两级第一线部队服役达23年,至1990才逐渐被美国陆军新的第三代地对地战术导弹替换下来。“长矛”导弹共生产了2200枚。美国陆军自己共装备8个营共1400枚导弹。其余的导弹分别出口原西德、英国、意大利、比利时、荷兰以及以色列等国家。

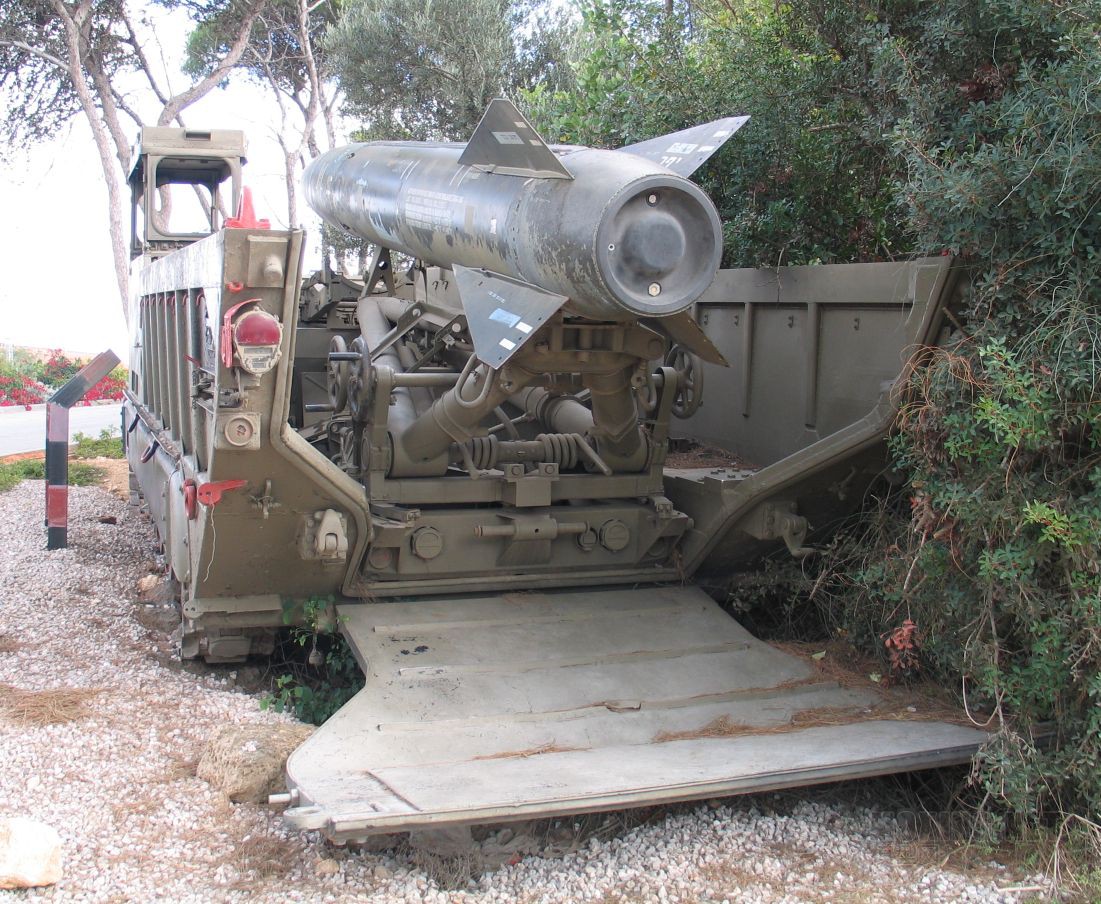

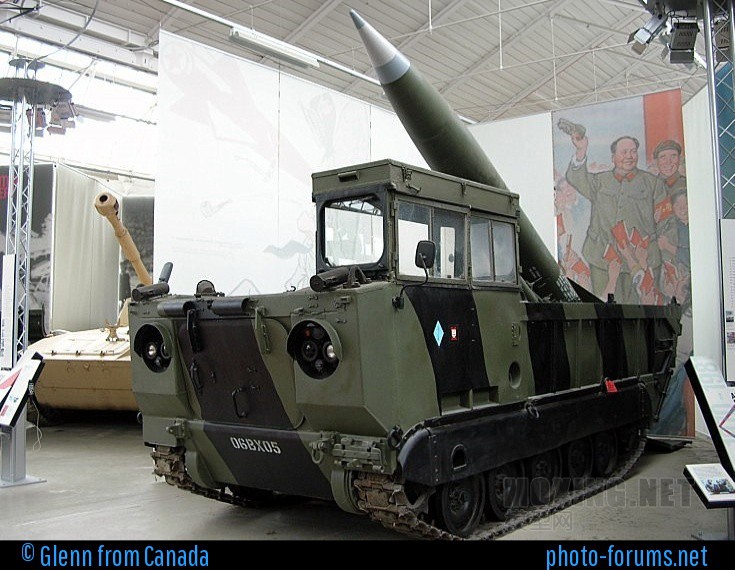

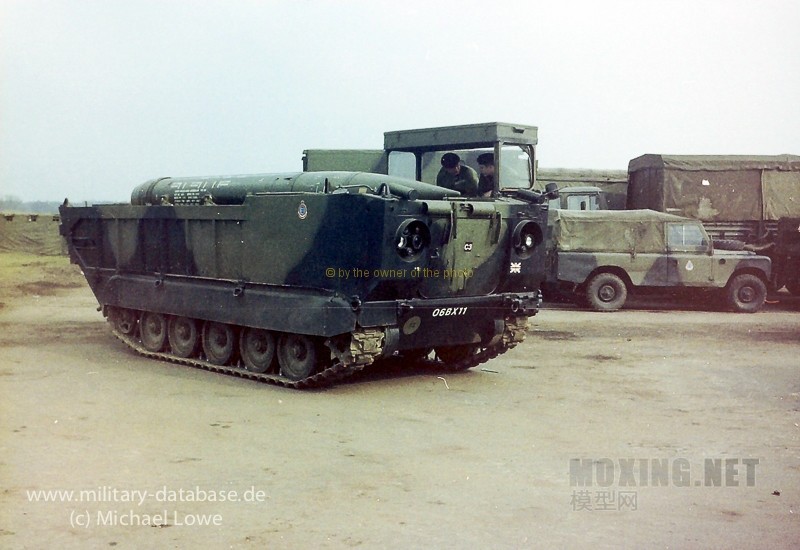

▼M752实车

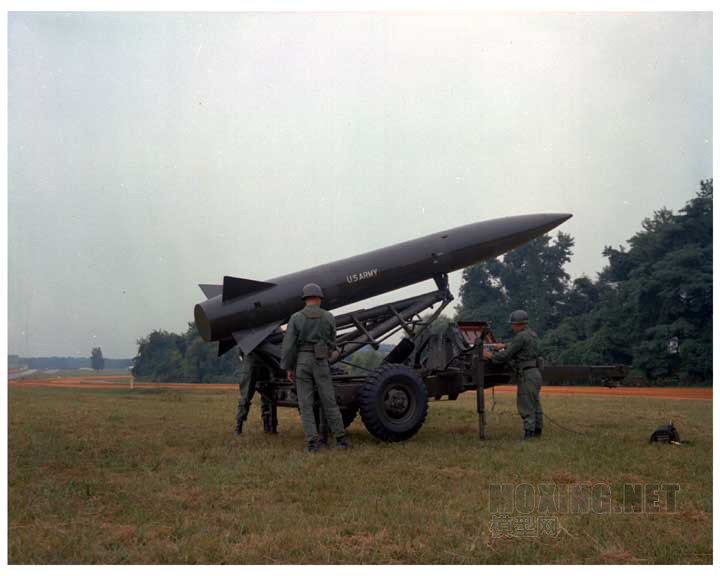

▼“长矛”导弹除了M752运载,也有直接采用轮式发射架拖运的方式。是不是觉得挺简陋的?

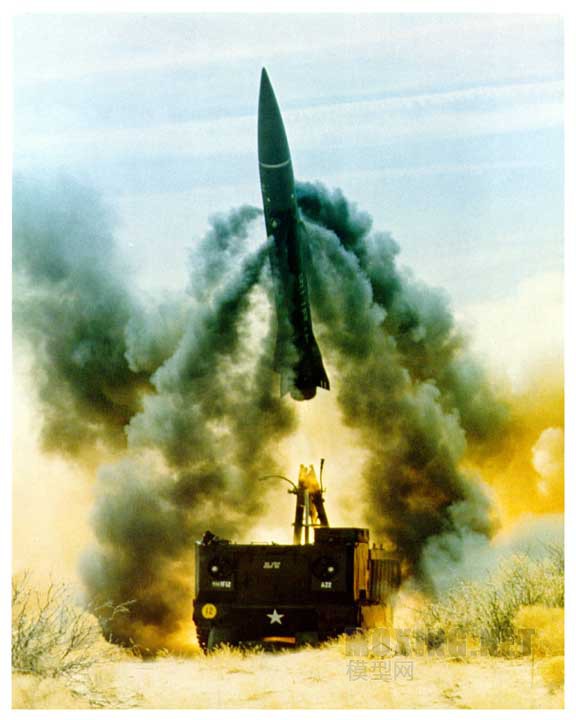

▼“长矛”导弹发射时黑烟滚滚

▼M752“长矛”导弹发射车外形奇葩,让人映像深刻。威龙这款是不折不扣的新品,沃斯泰德的封绘上可以看到是2016年的作品。注意标志性的滚滚黑烟也有所表现

▼美国陆军冷战时期的4色迷彩

▼采用新推出的“NEO”履带。实质看起来是半拼接的履带,外加单独的橡胶块

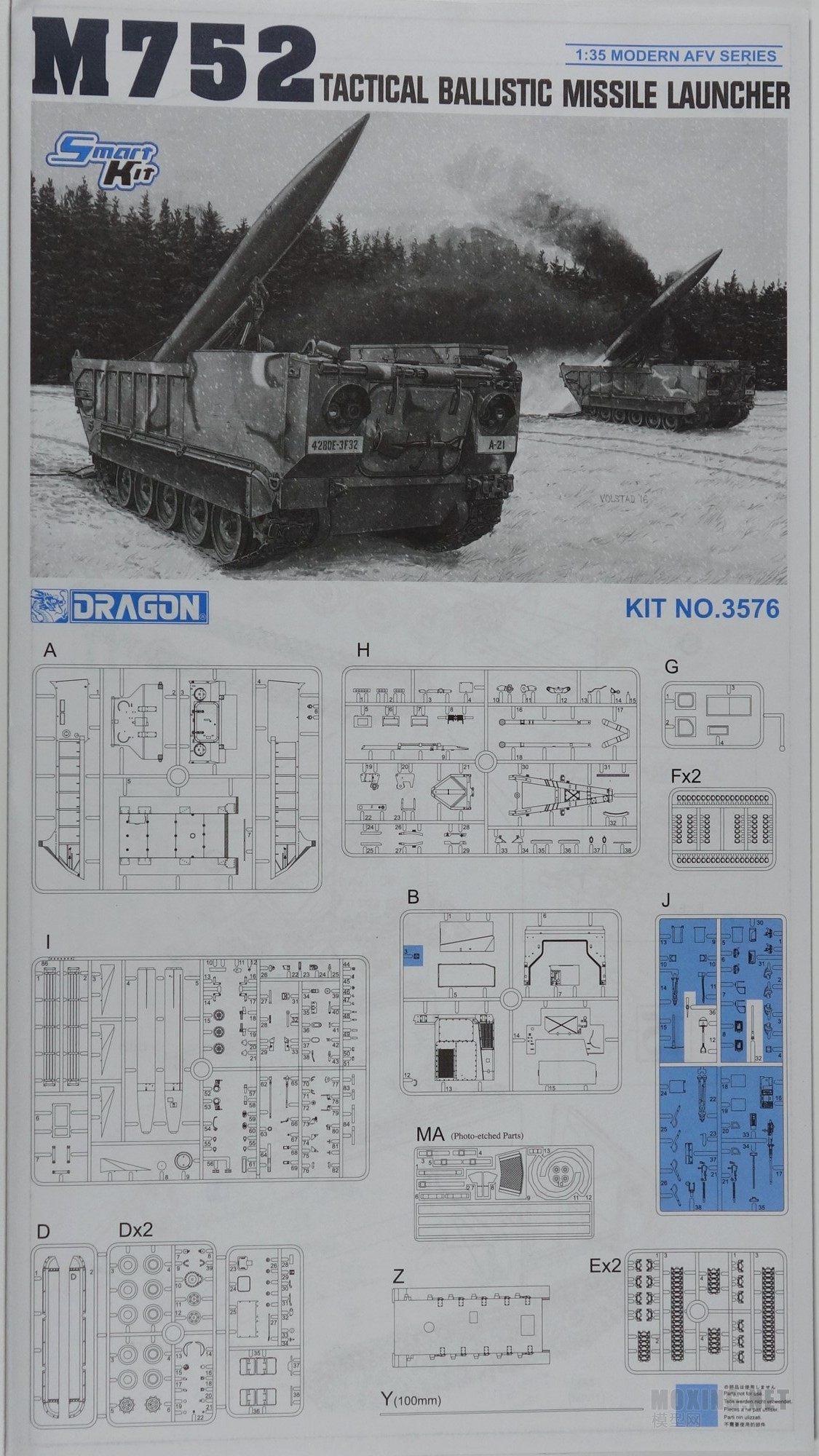

▼详细的套件特点,反正就是各种好好好

▼套件内含9板灰色板件,1个单独的下车体,2板深灰色履带挂胶块,1板透明件,1小张蚀刻片,1根软交管,以及说明书。塑胶零件总数在330左右
 楼主| 发表于 2017-8-2 22:22:09 | 显示全部楼层
本帖最后由 PaladinLJJ 于 2017-8-3 02:25 编辑

Part II 说明书

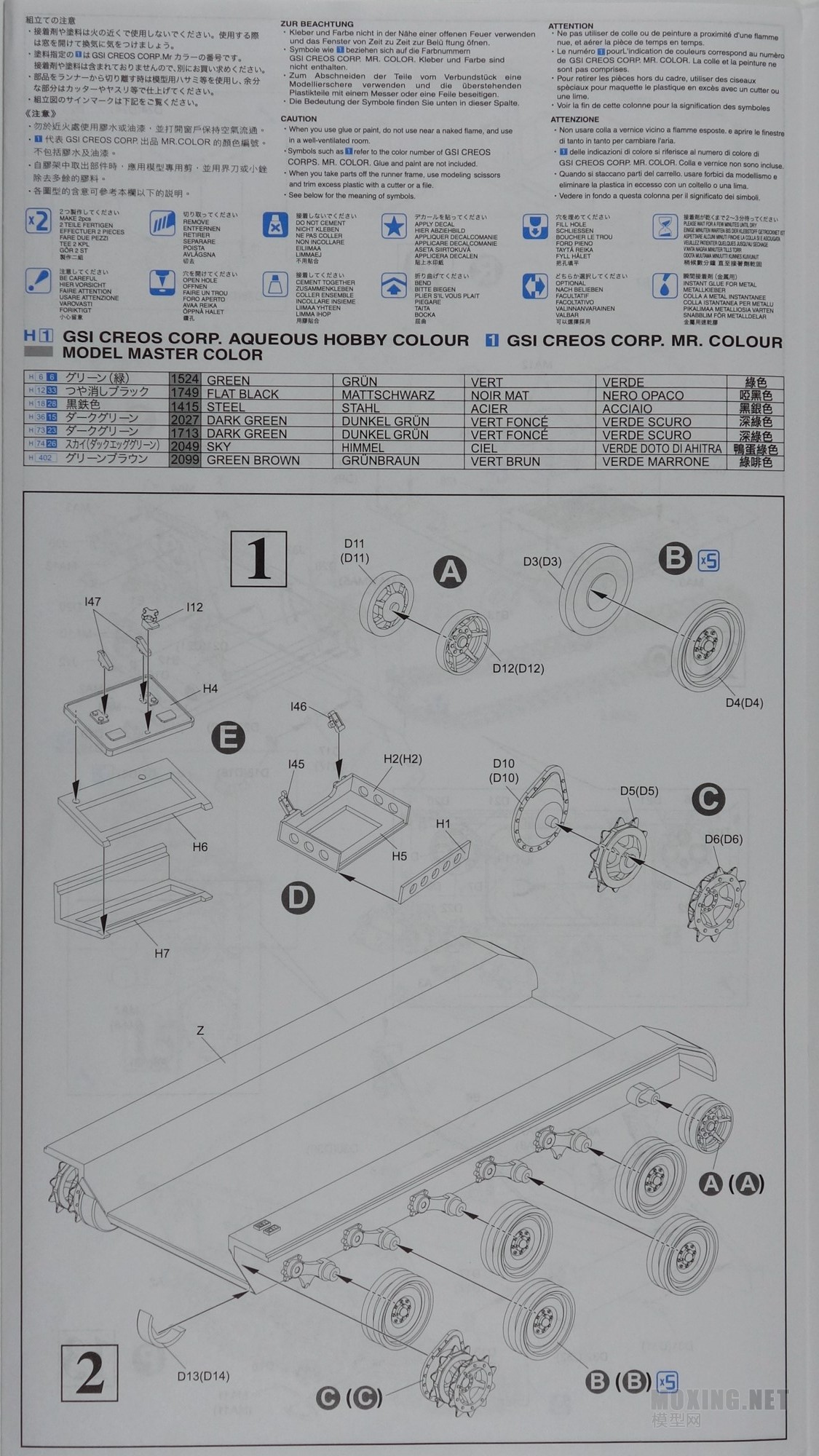

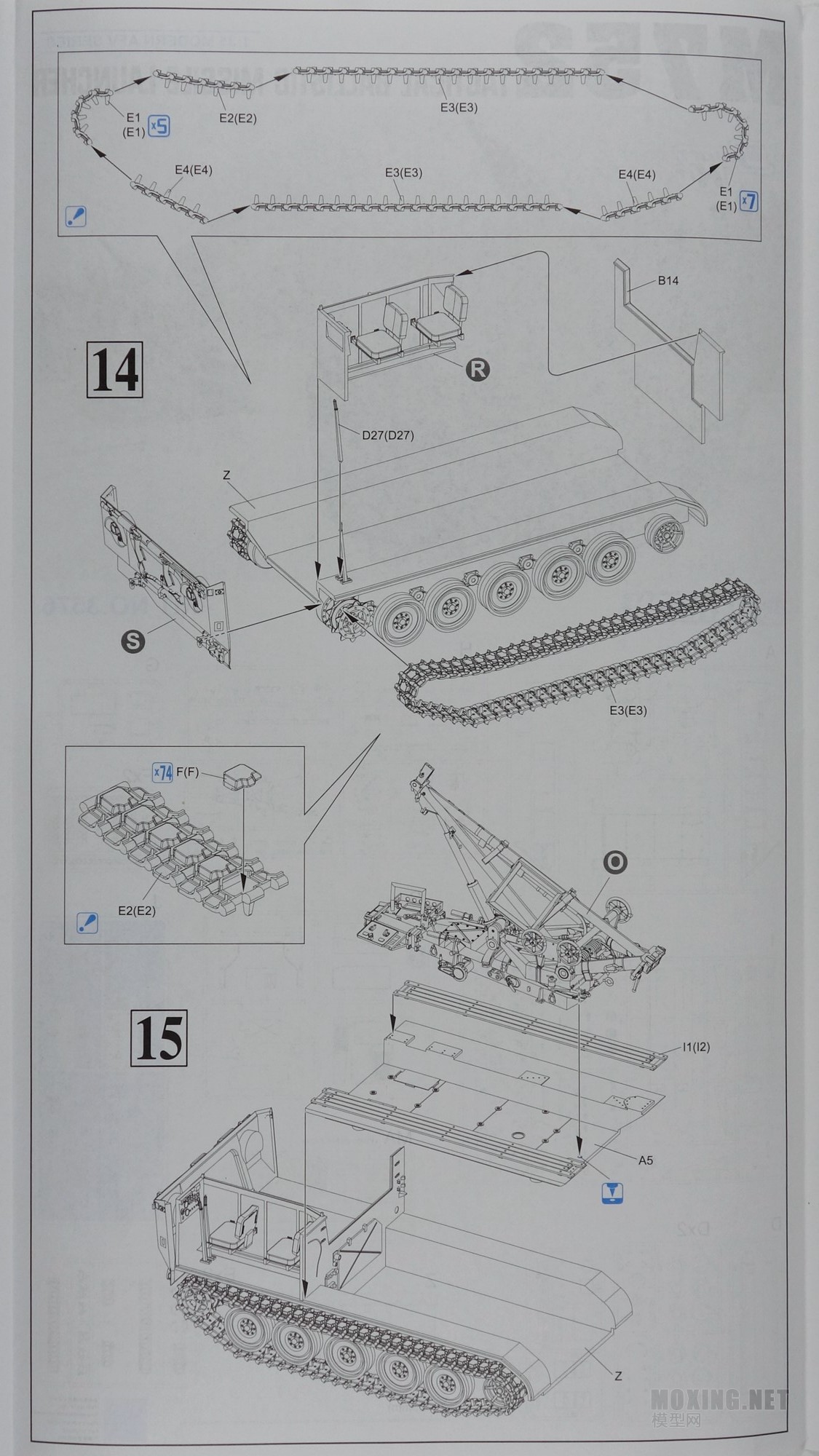

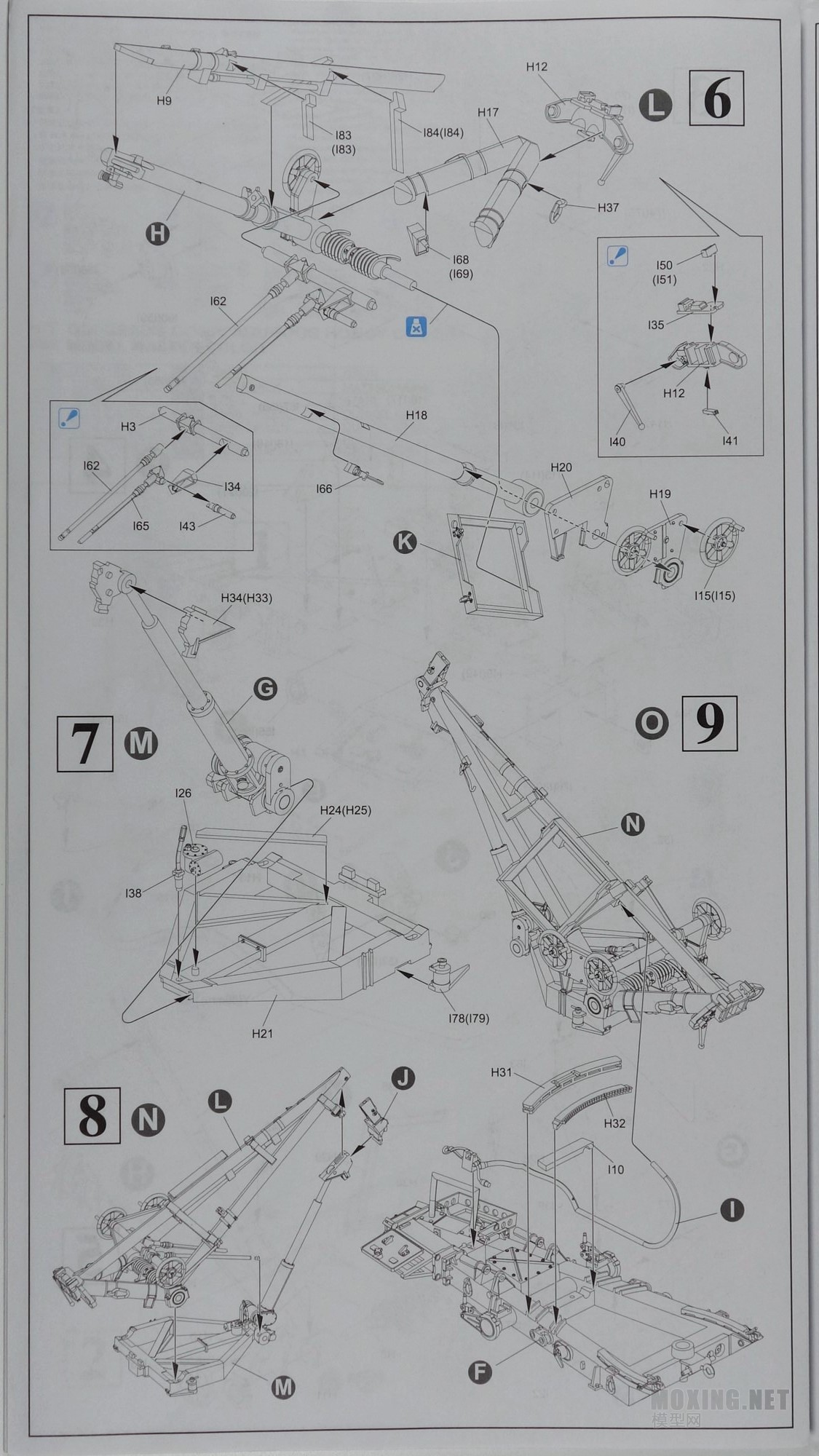

▼还是传统的长条形说明书

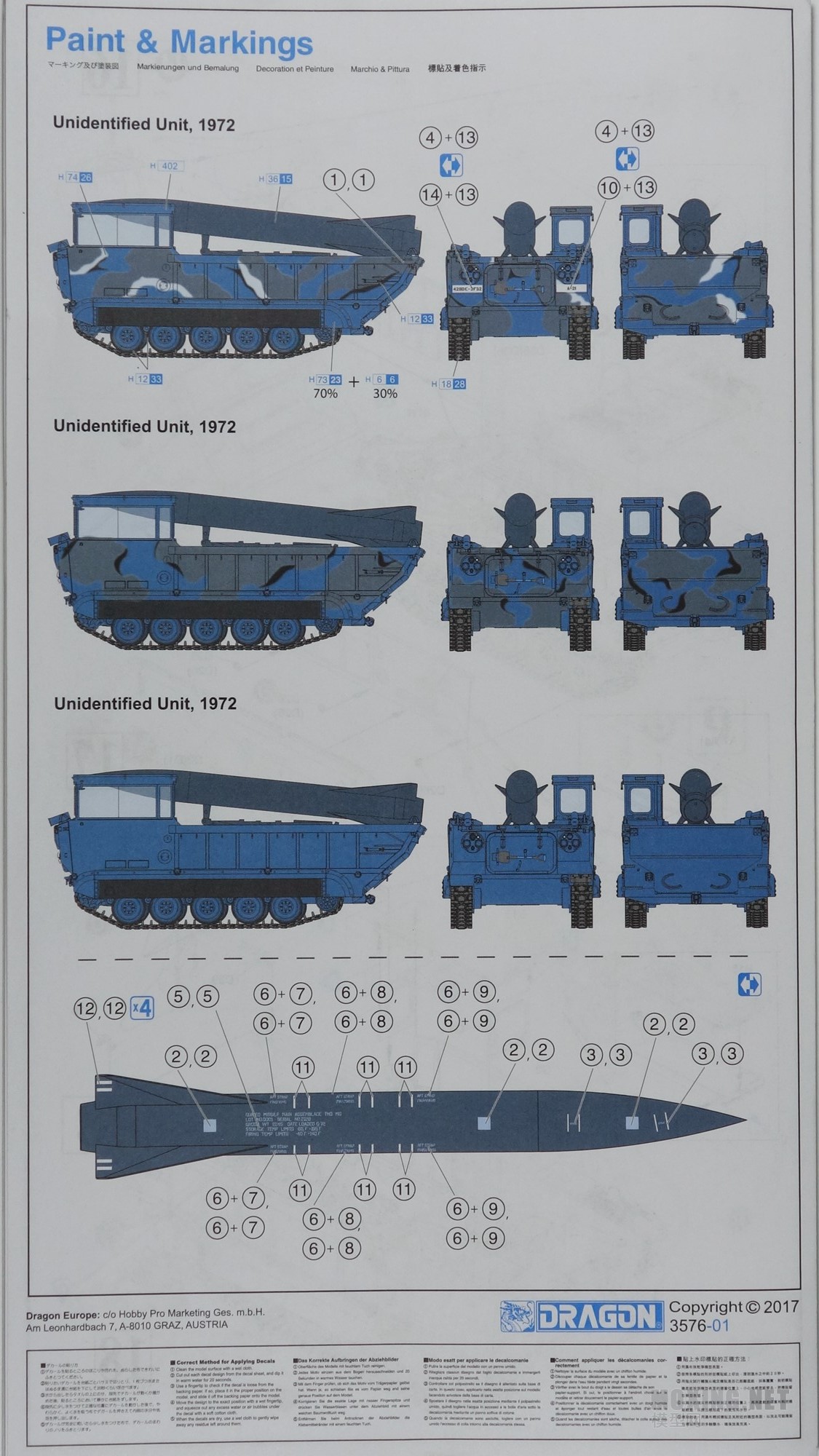

▼提供了3种涂装指示,奇怪的另外两种没有标颜色色号,看来是偷懒了
 楼主| 发表于 2017-8-3 00:31:27 | 显示全部楼层
Part III 开盒展示

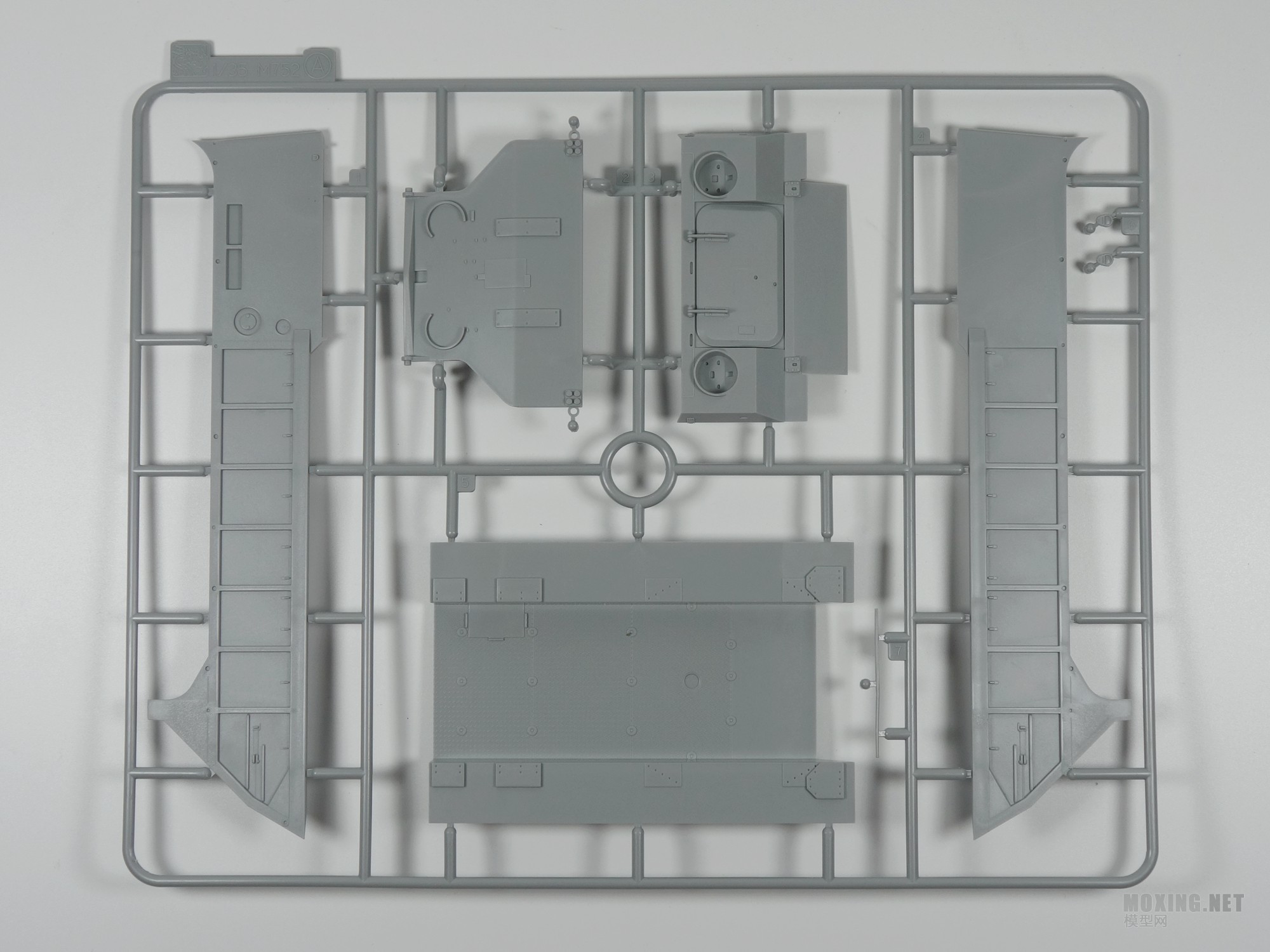

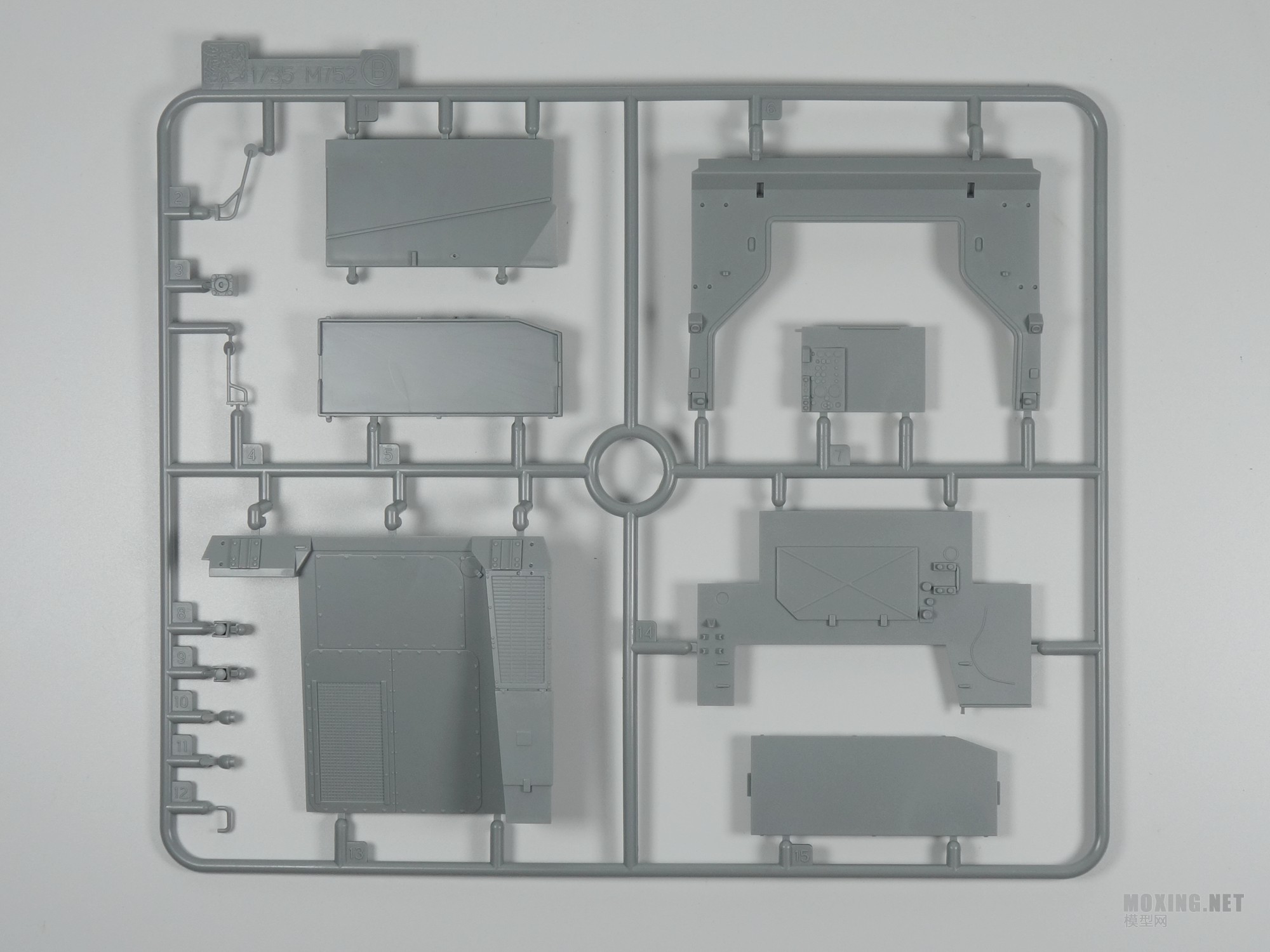

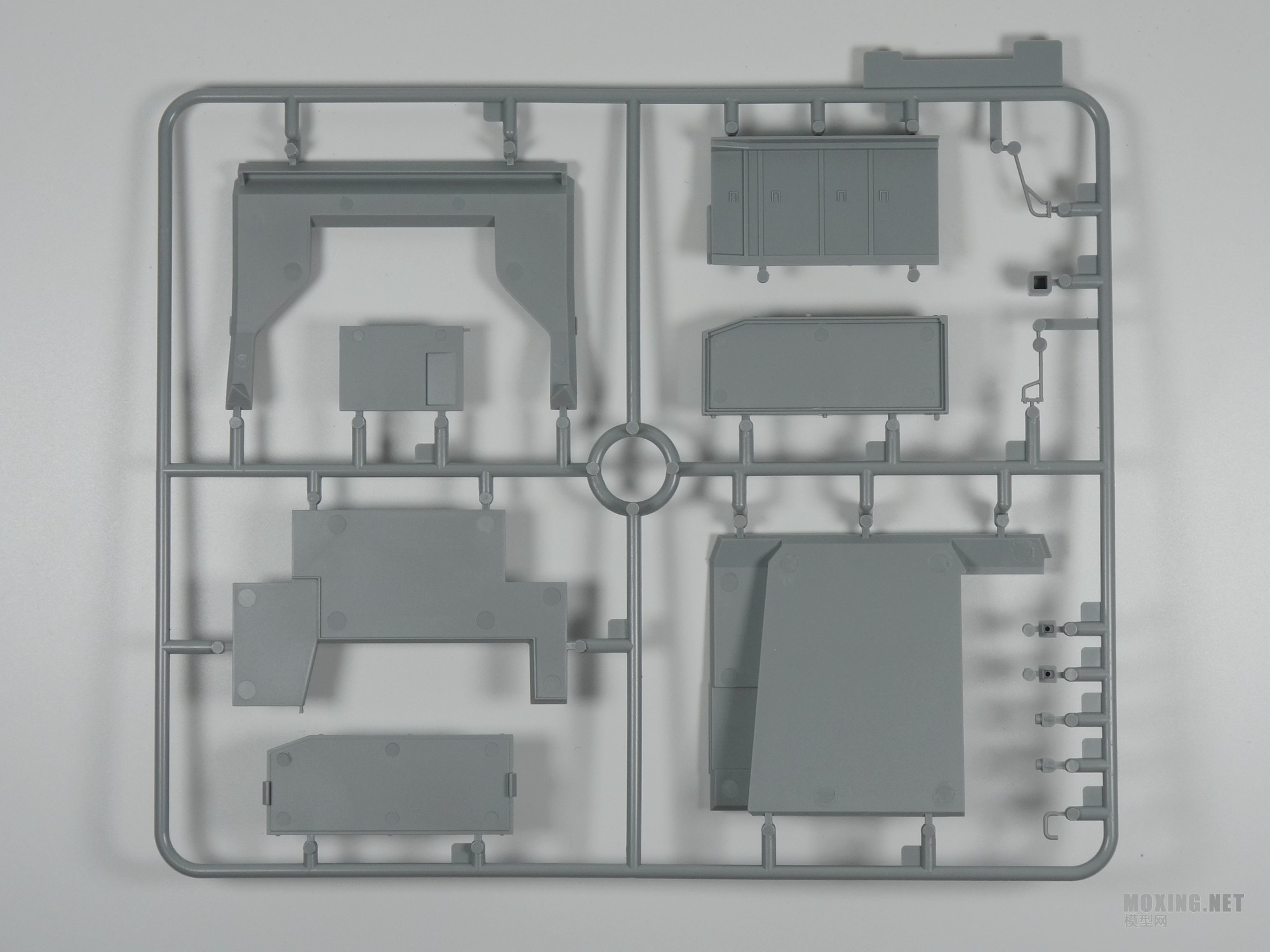

▼板件A

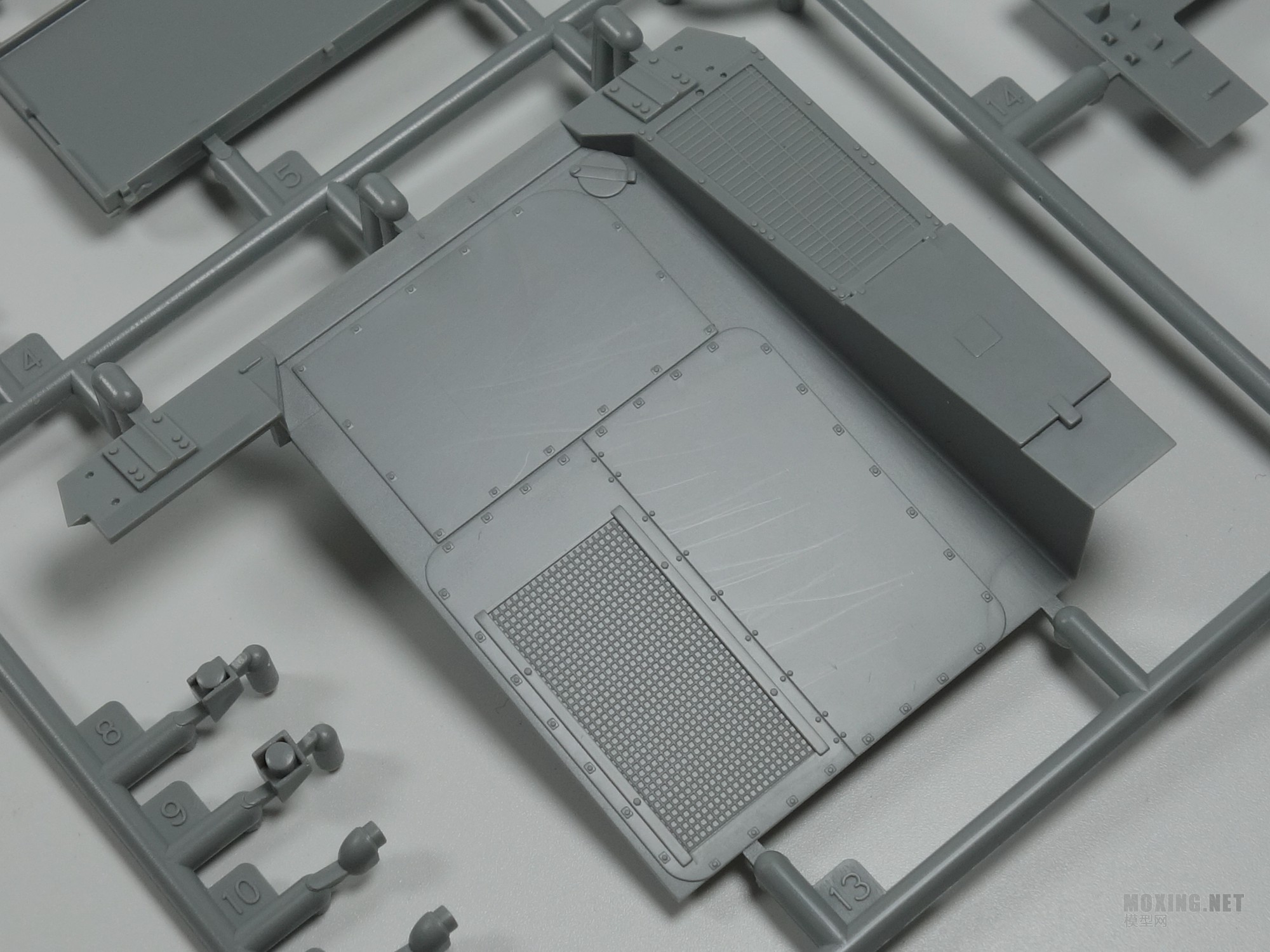

▼地板防滑纹,很清晰

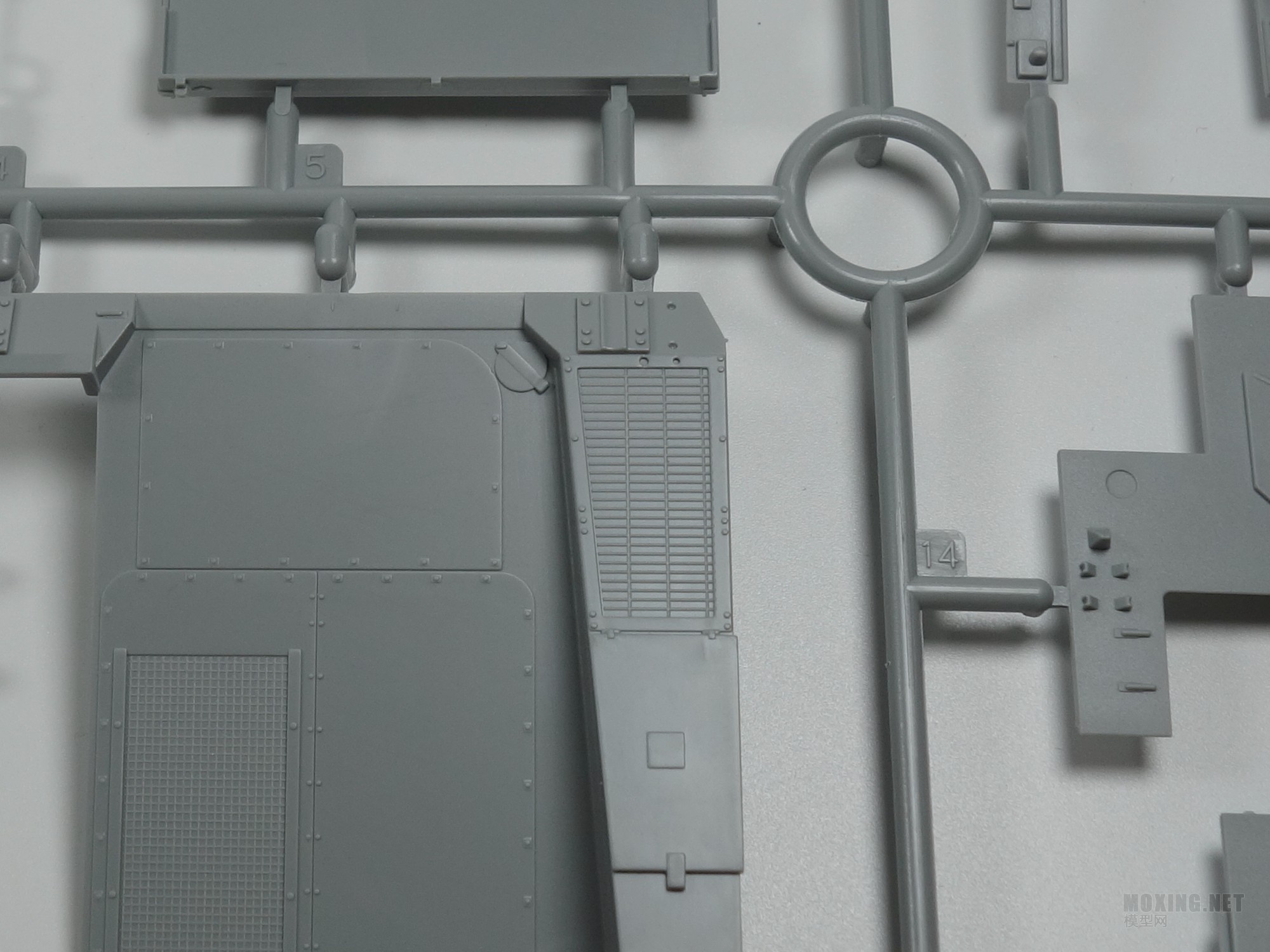

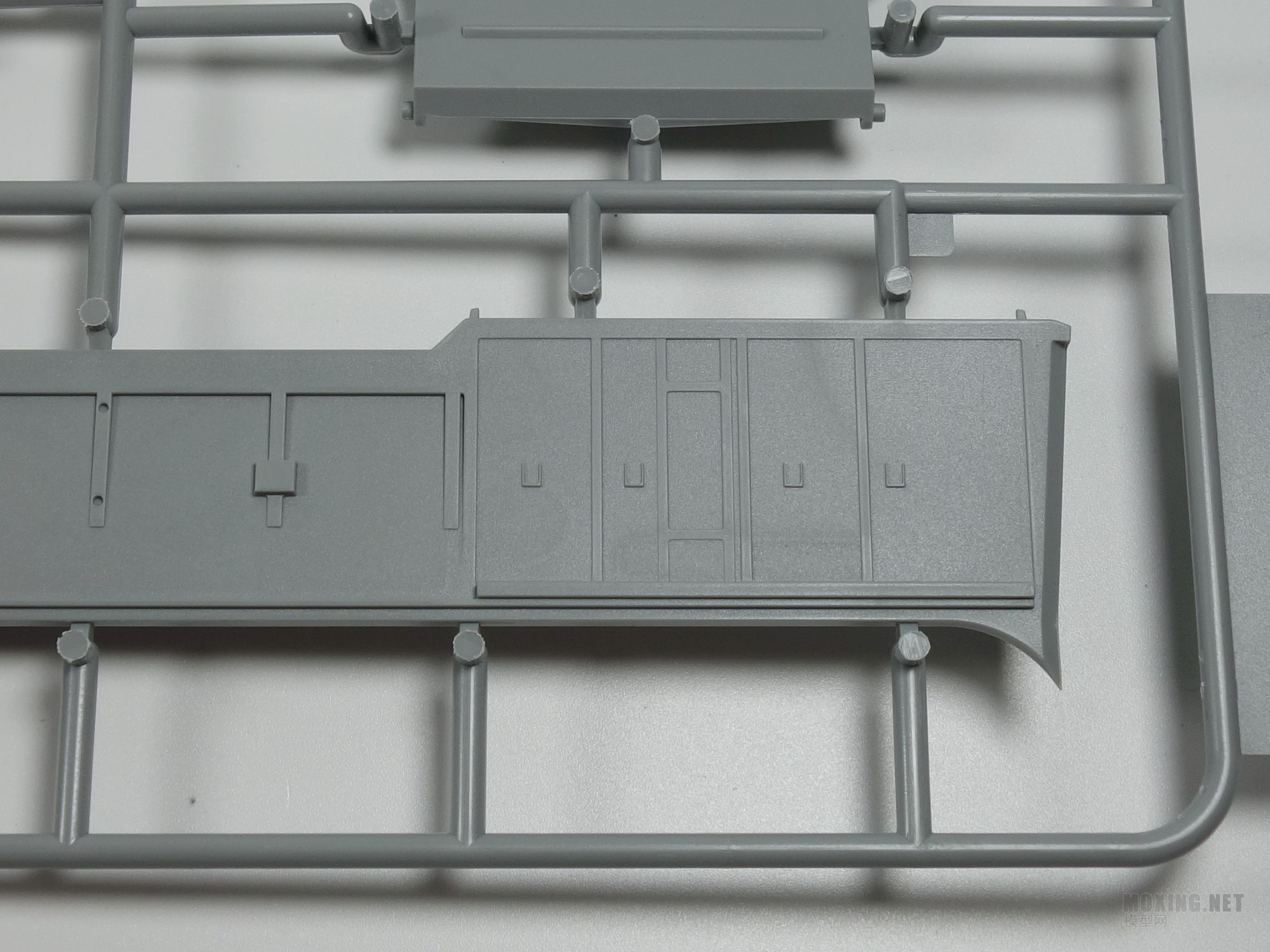

▼车体侧面外部

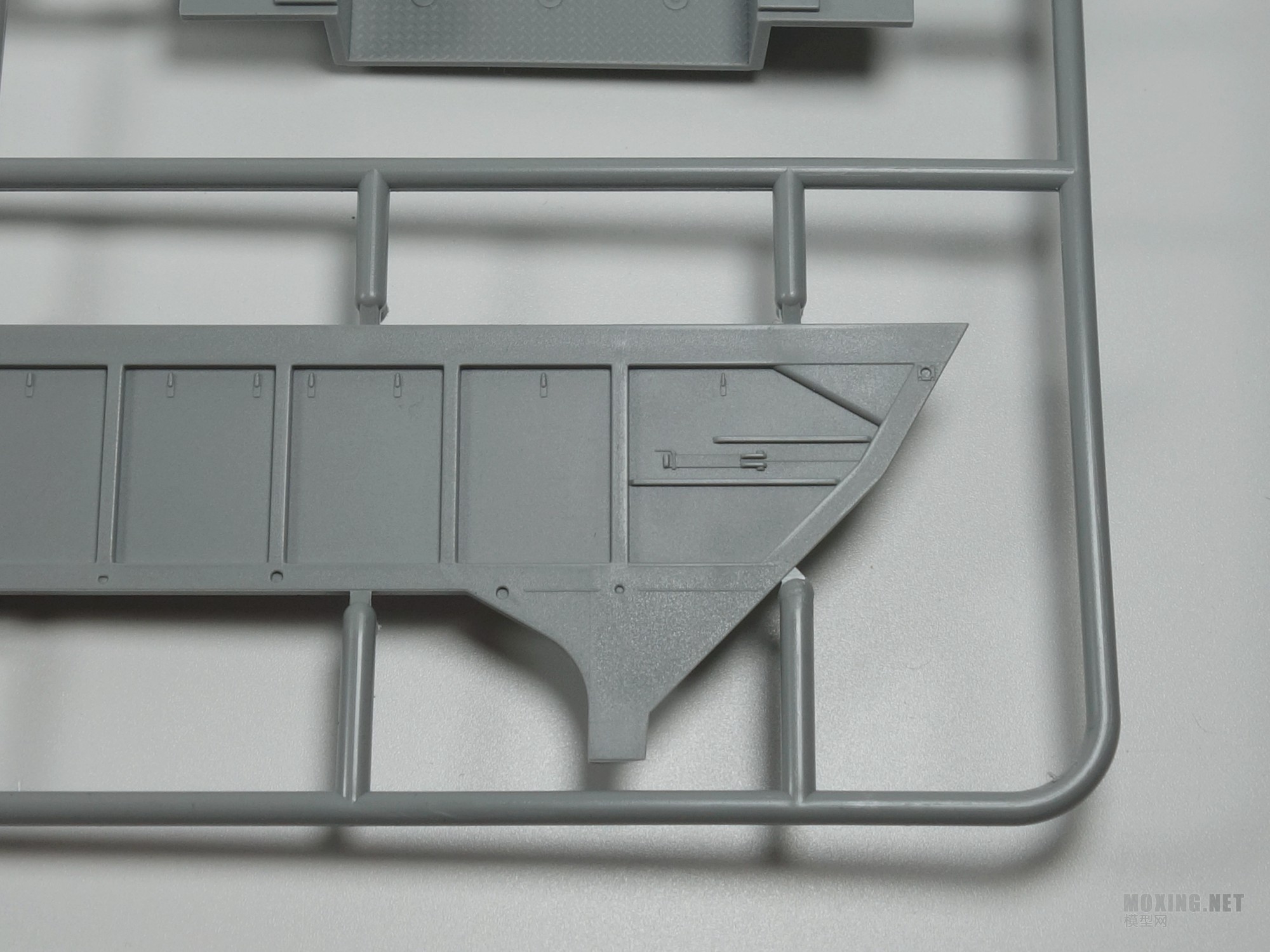

▼内部

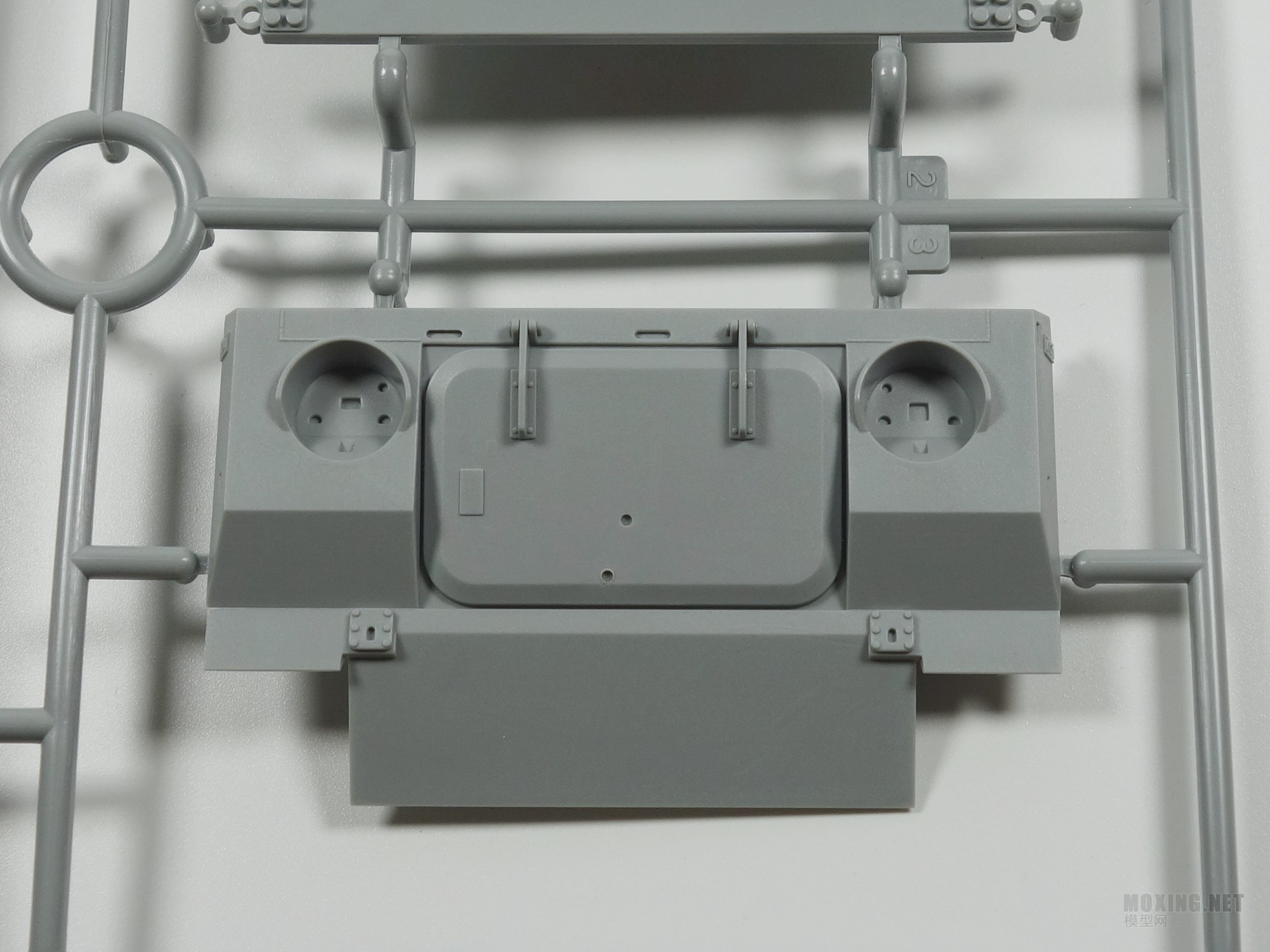

▼车头

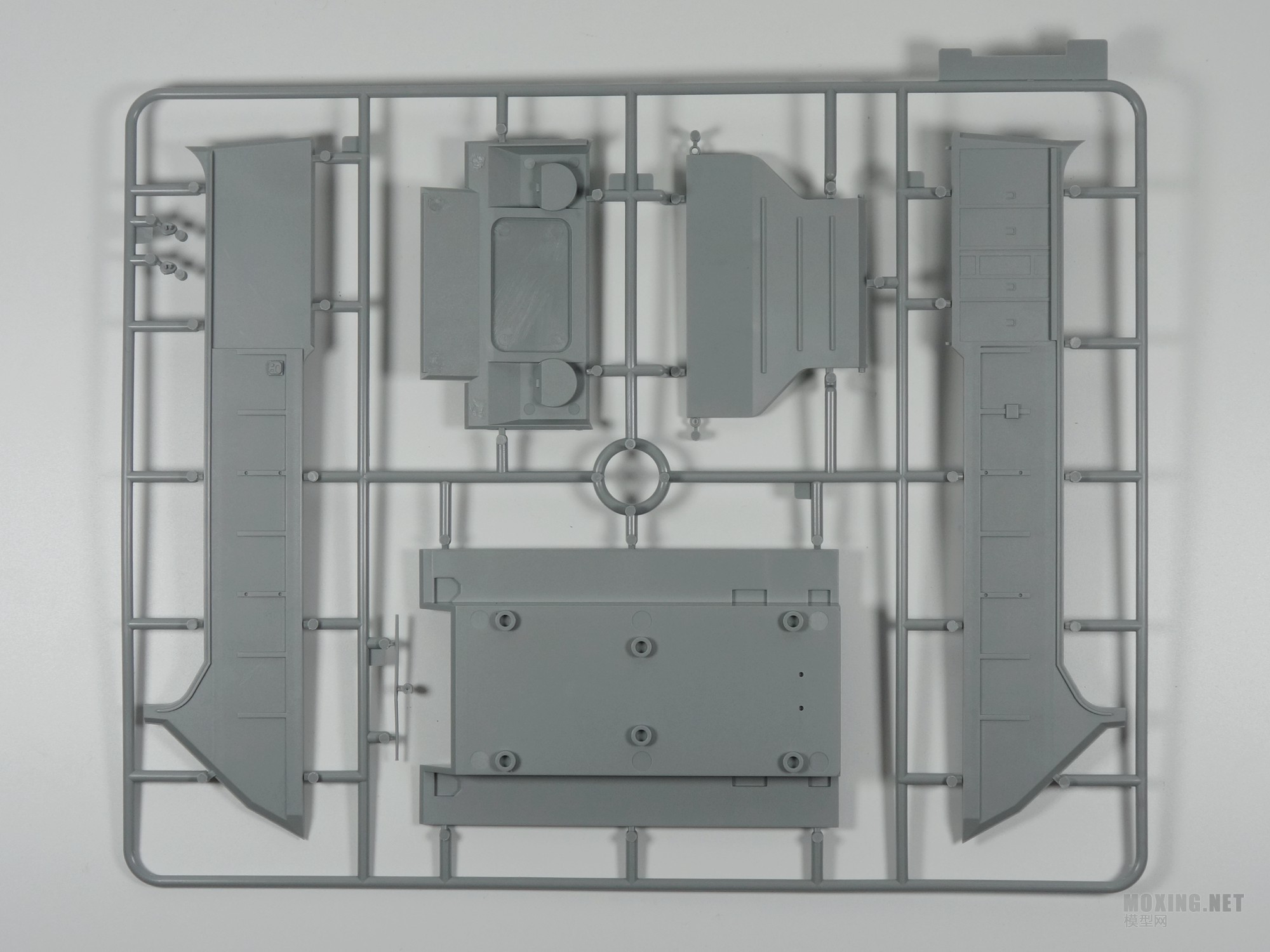

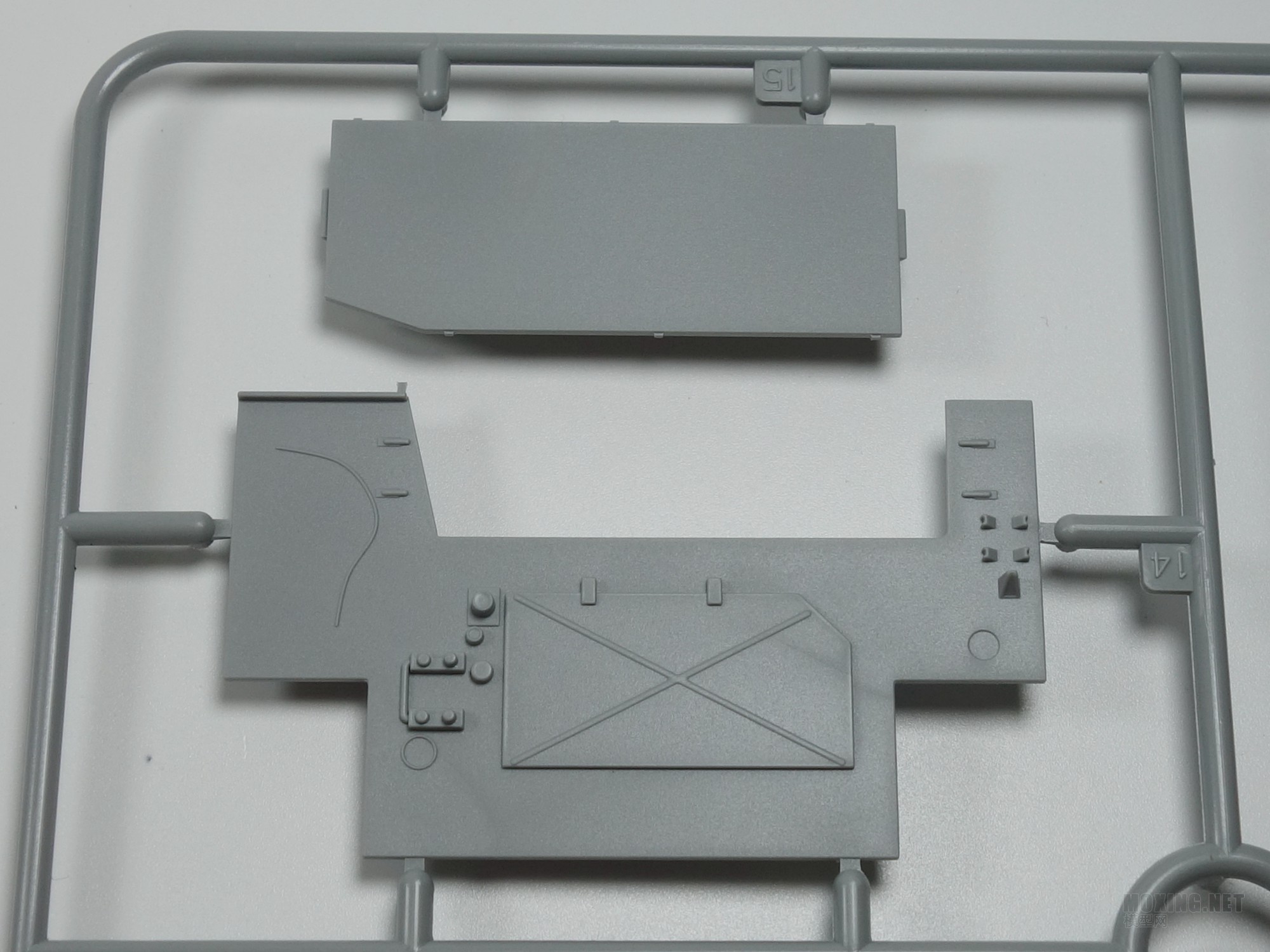

▼板件B

▼发动机舱盖

▼驾驶员仪表盘

 楼主| 发表于 2017-8-3 00:46:03 | 显示全部楼层

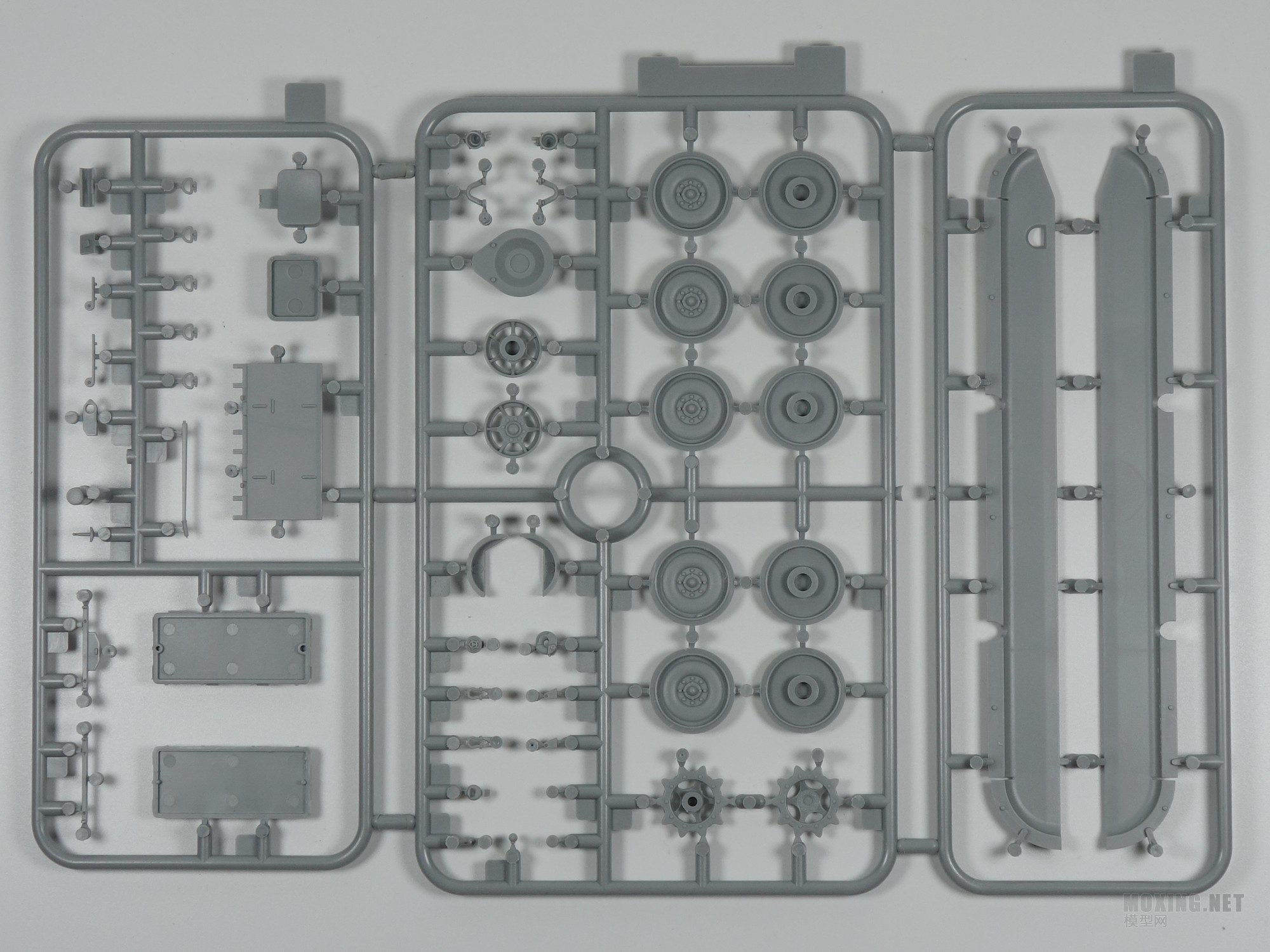

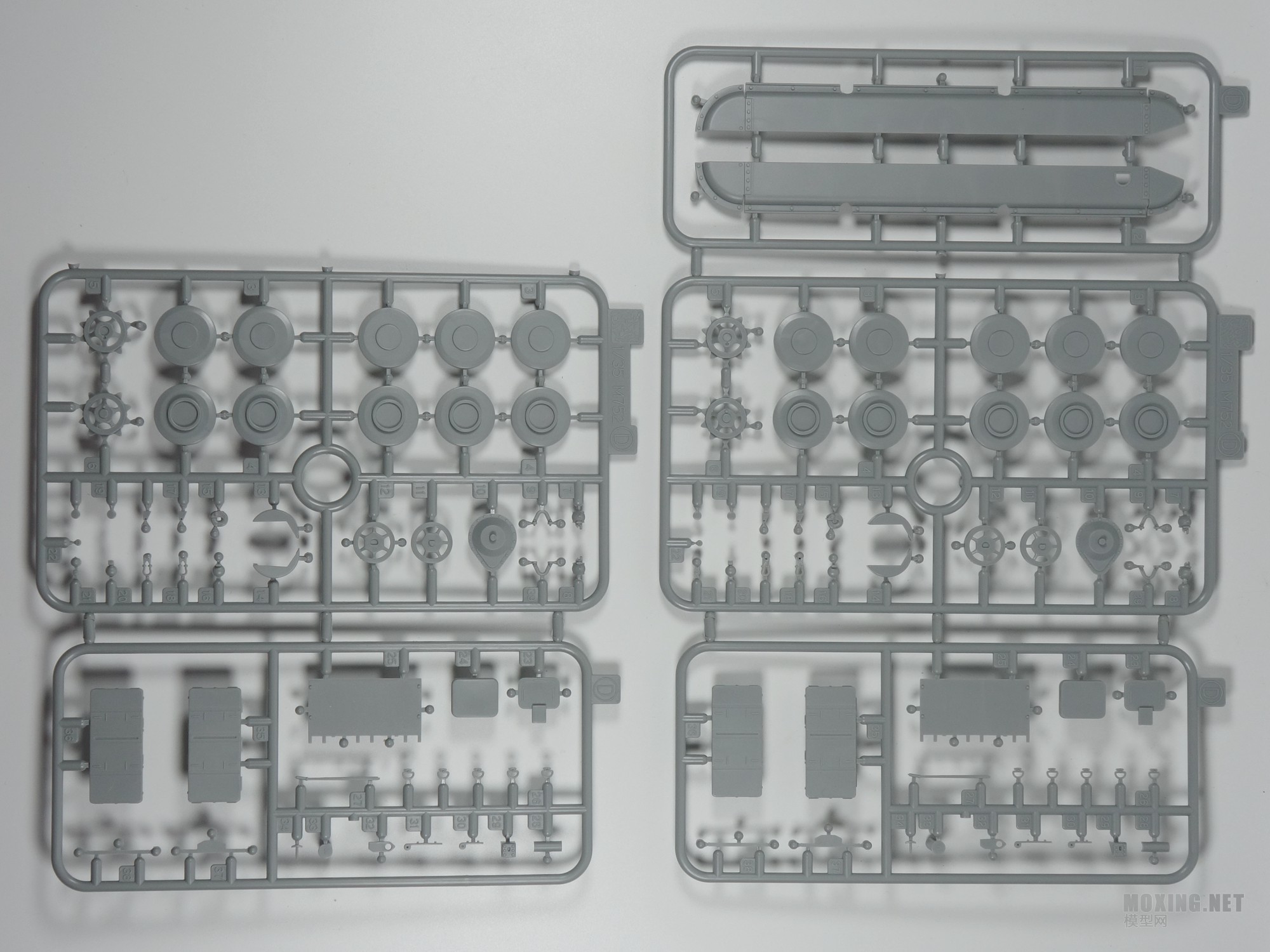

▼板件D,2板,裙板、轮子及一些重复零件

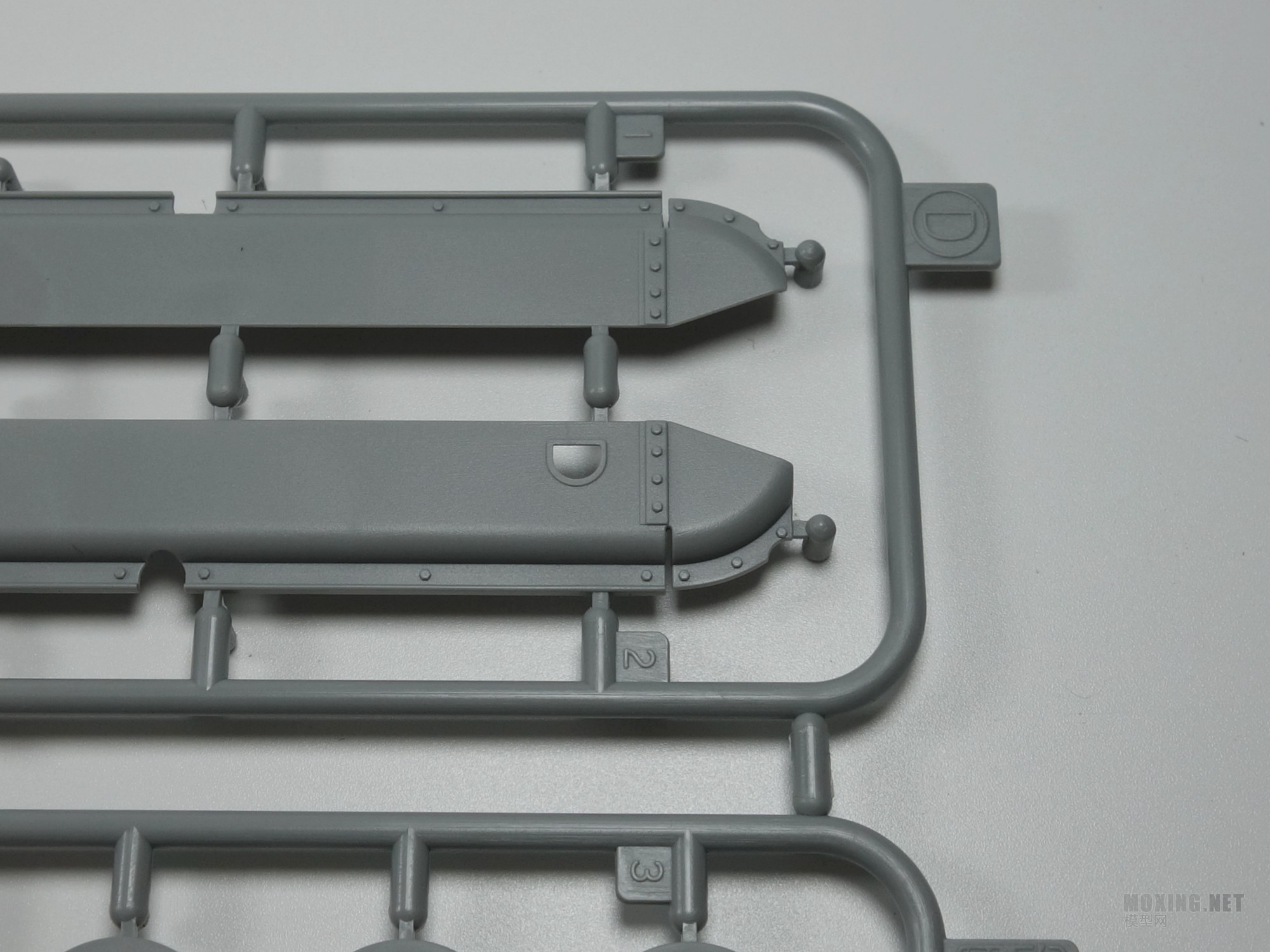

▼其中只有1板是有裙板的

▼裙板螺栓细节,六角还是挺清晰的

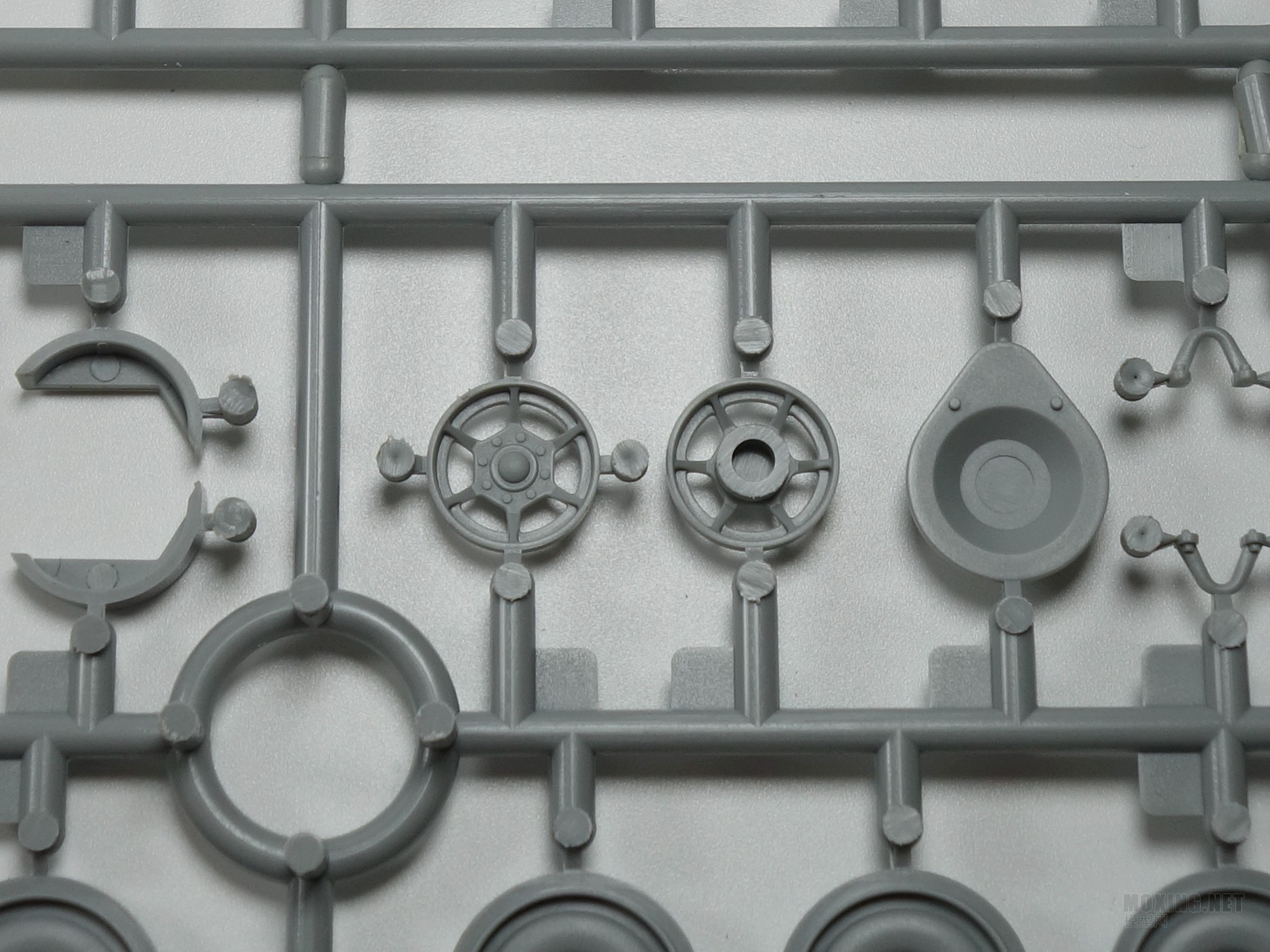

▼几种轮子,依旧是螺栓清晰,细节就那么多,当然实车就这样了。负重轮背面是光板,看来是偷懒了

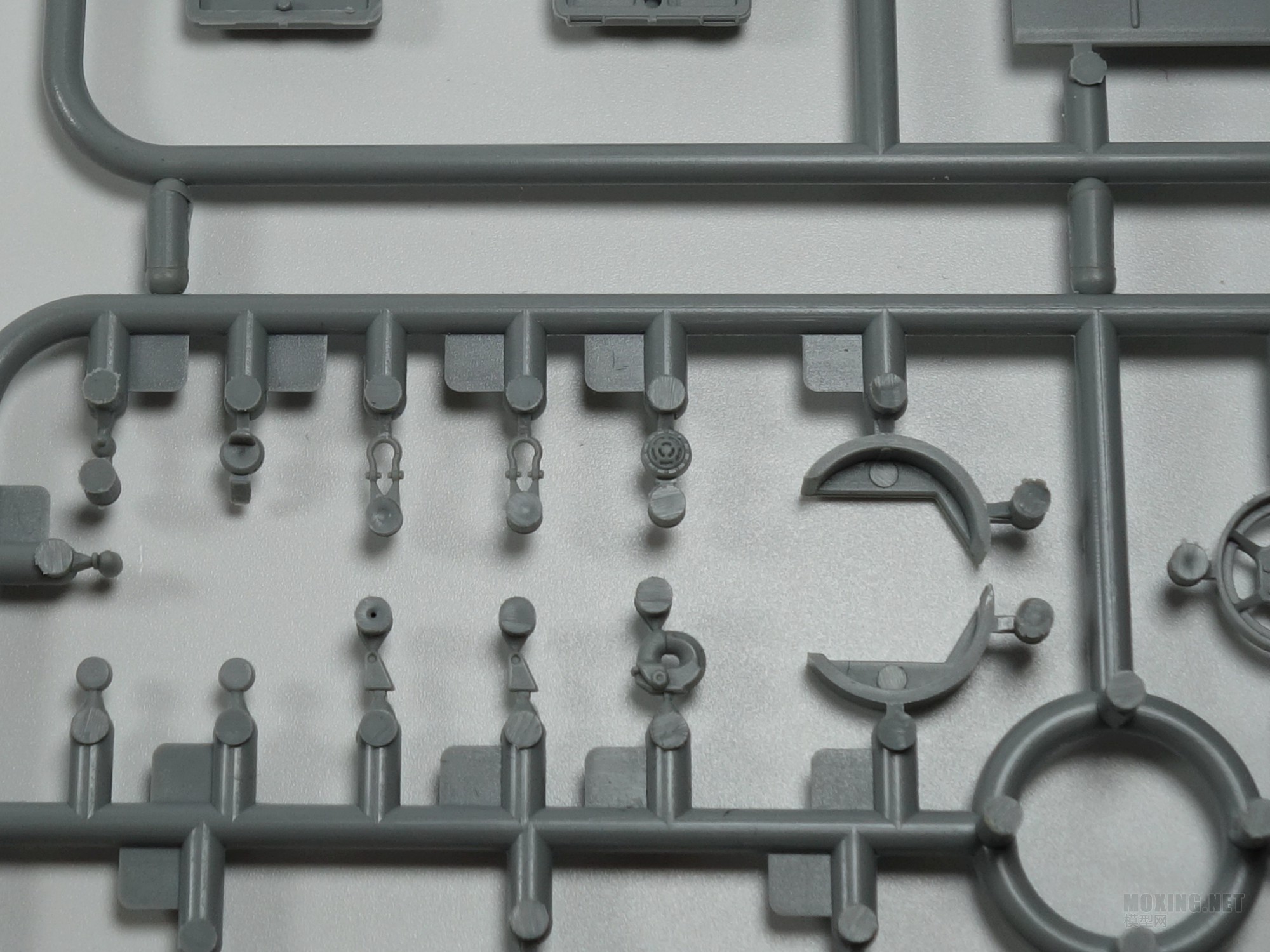

▼小零件,注意那个小喇叭,挺清晰的

▼包装上写的是工具箱,笔者估计是发射控制设备
 楼主| 发表于 2017-8-3 01:08:16 | 显示全部楼层

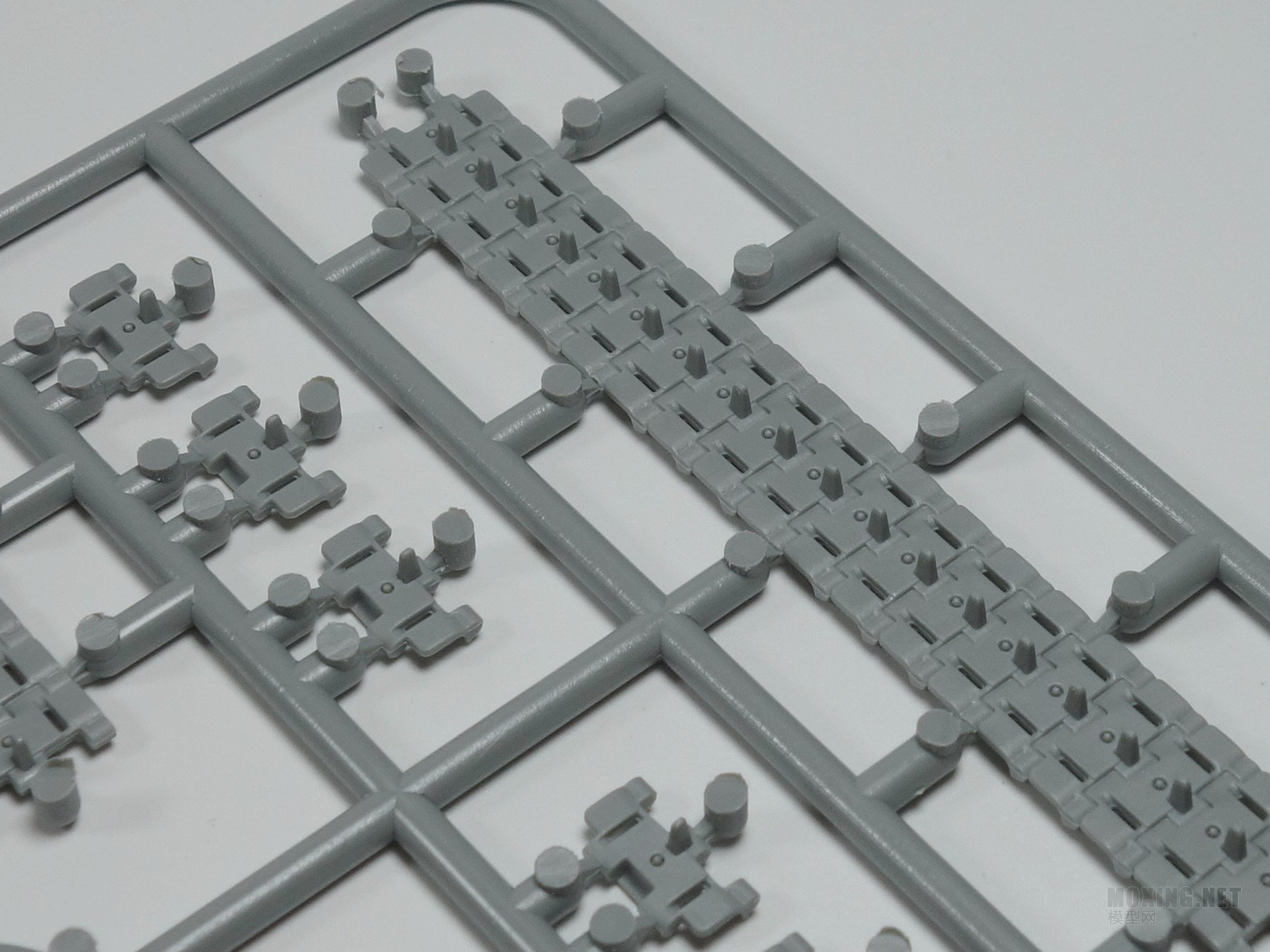

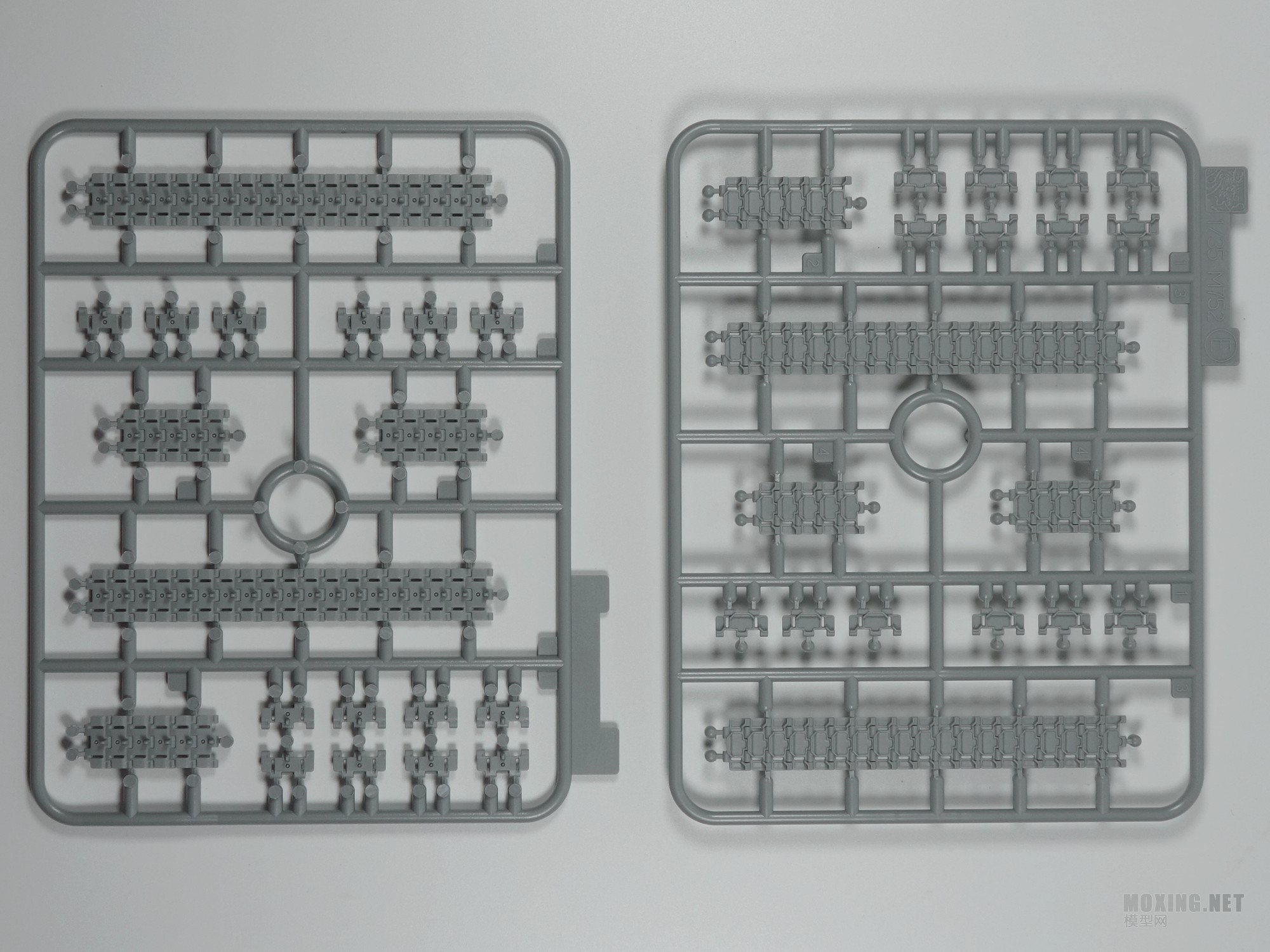

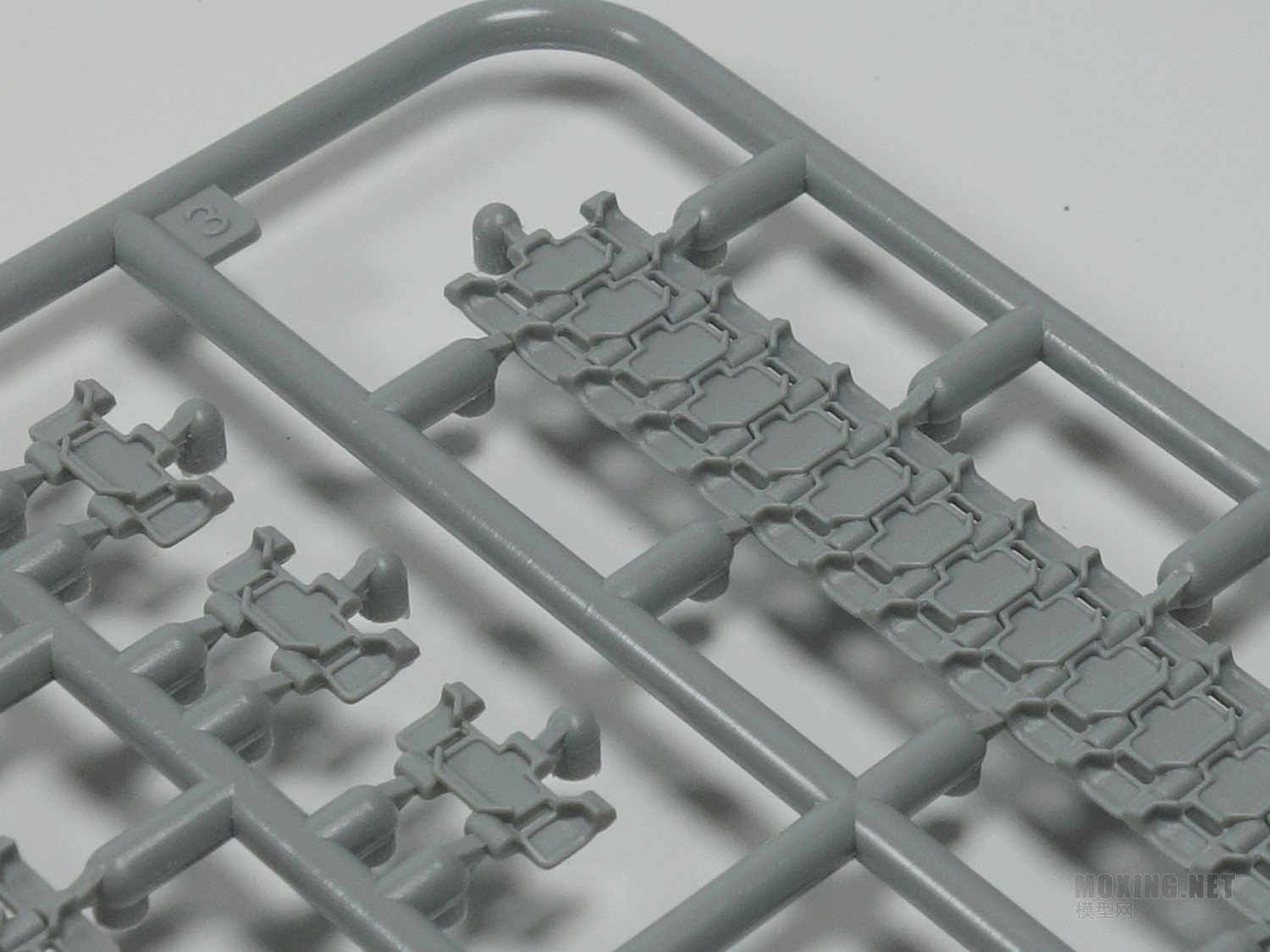

▼板件E,半拼接履带,2板

▼正反两面细节交代得不错,很舒服

▼基本是平的,除了E2零件略有弯曲

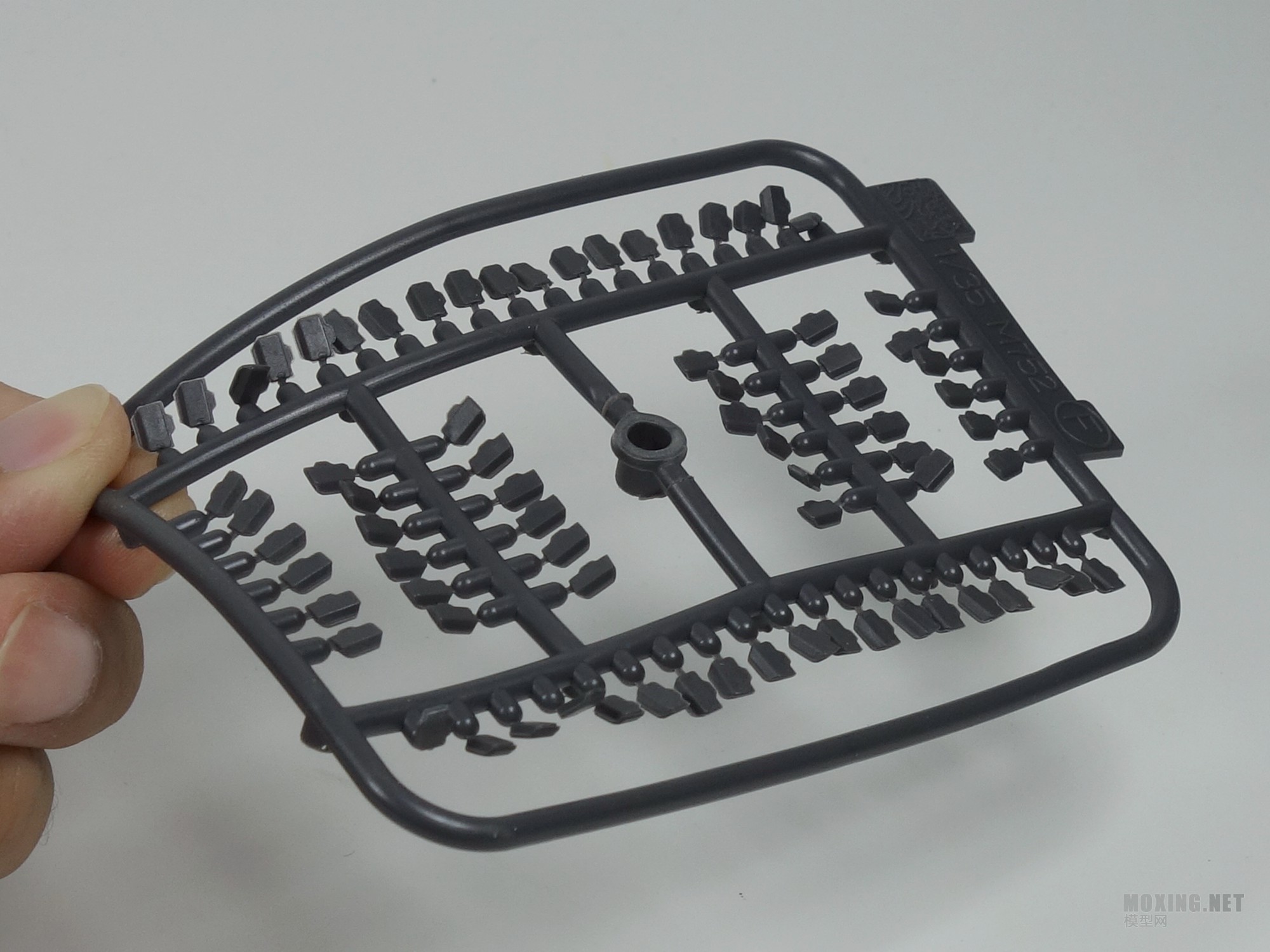

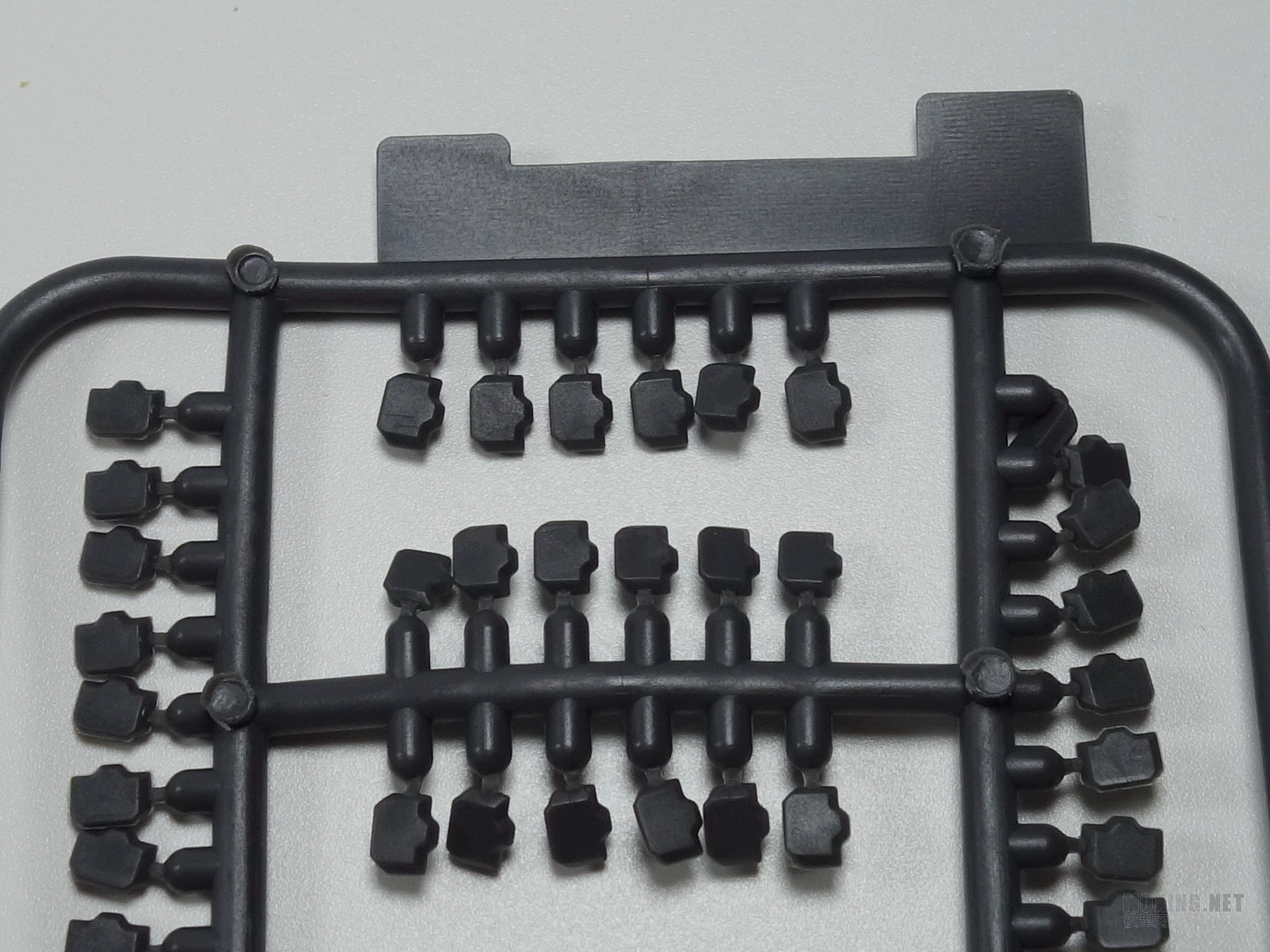

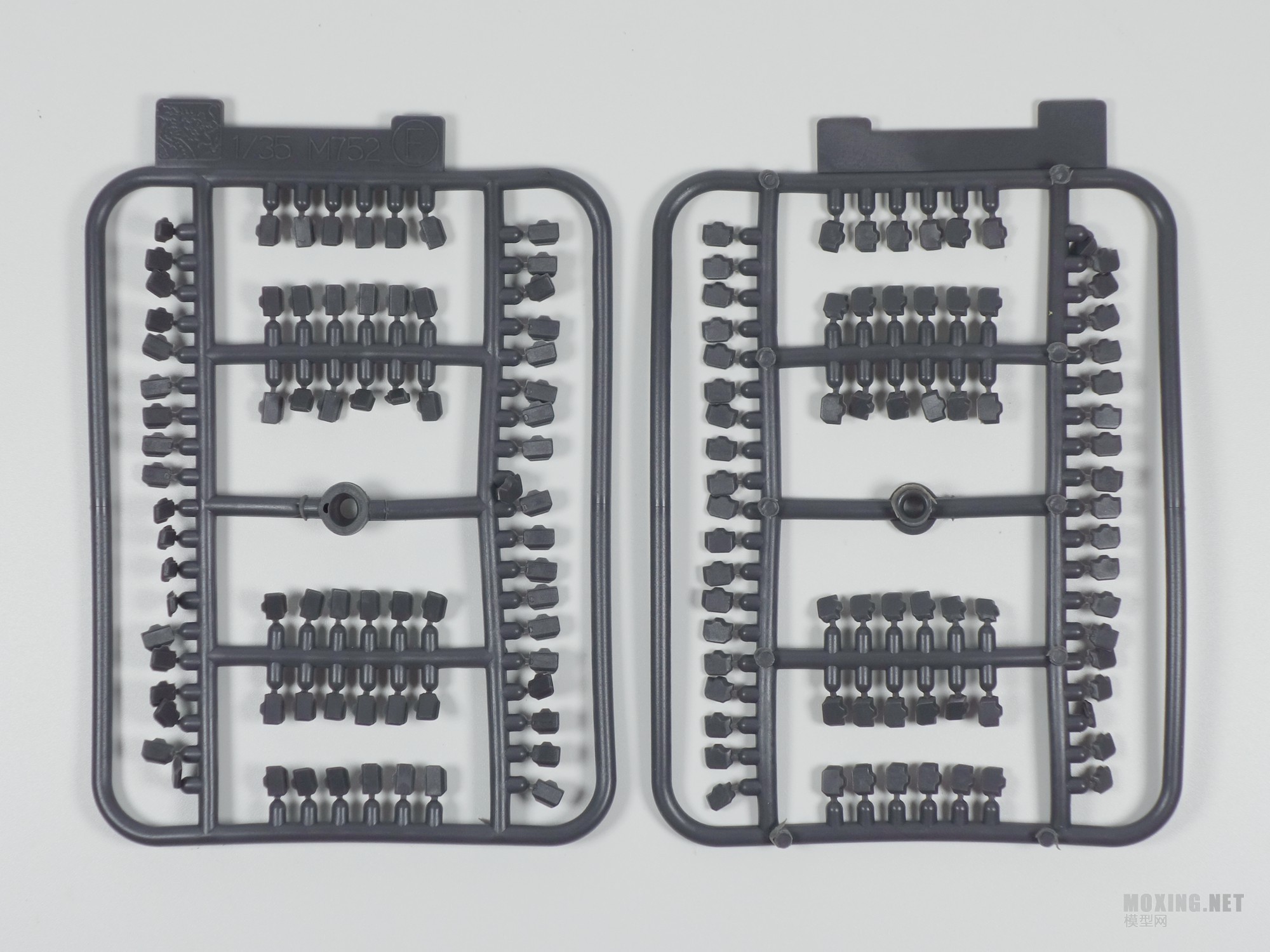

▼板件F,履带挂胶,2板

▼应该是DS软胶材质,不过是用的深灰色颜色,可以考虑不上色了

▼橡胶块很干爽,没有拖泥带水的飞边什么的
 楼主| 发表于 2017-8-3 01:43:45 | 显示全部楼层
本帖最后由 PaladinLJJ 于 2017-8-3 02:28 编辑

▼板件G 透明件,打开状态的驾驶室顶棚的窗户

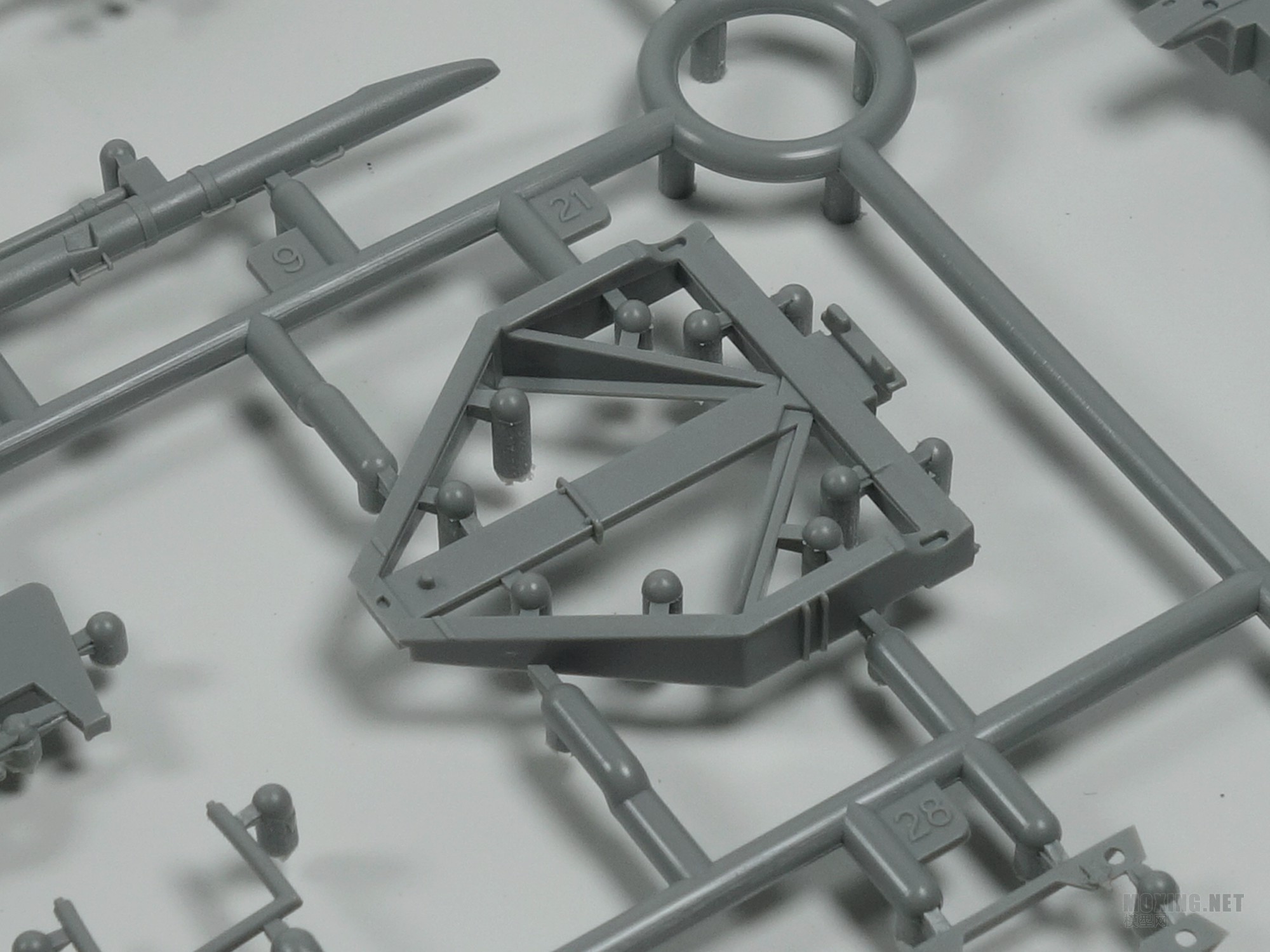

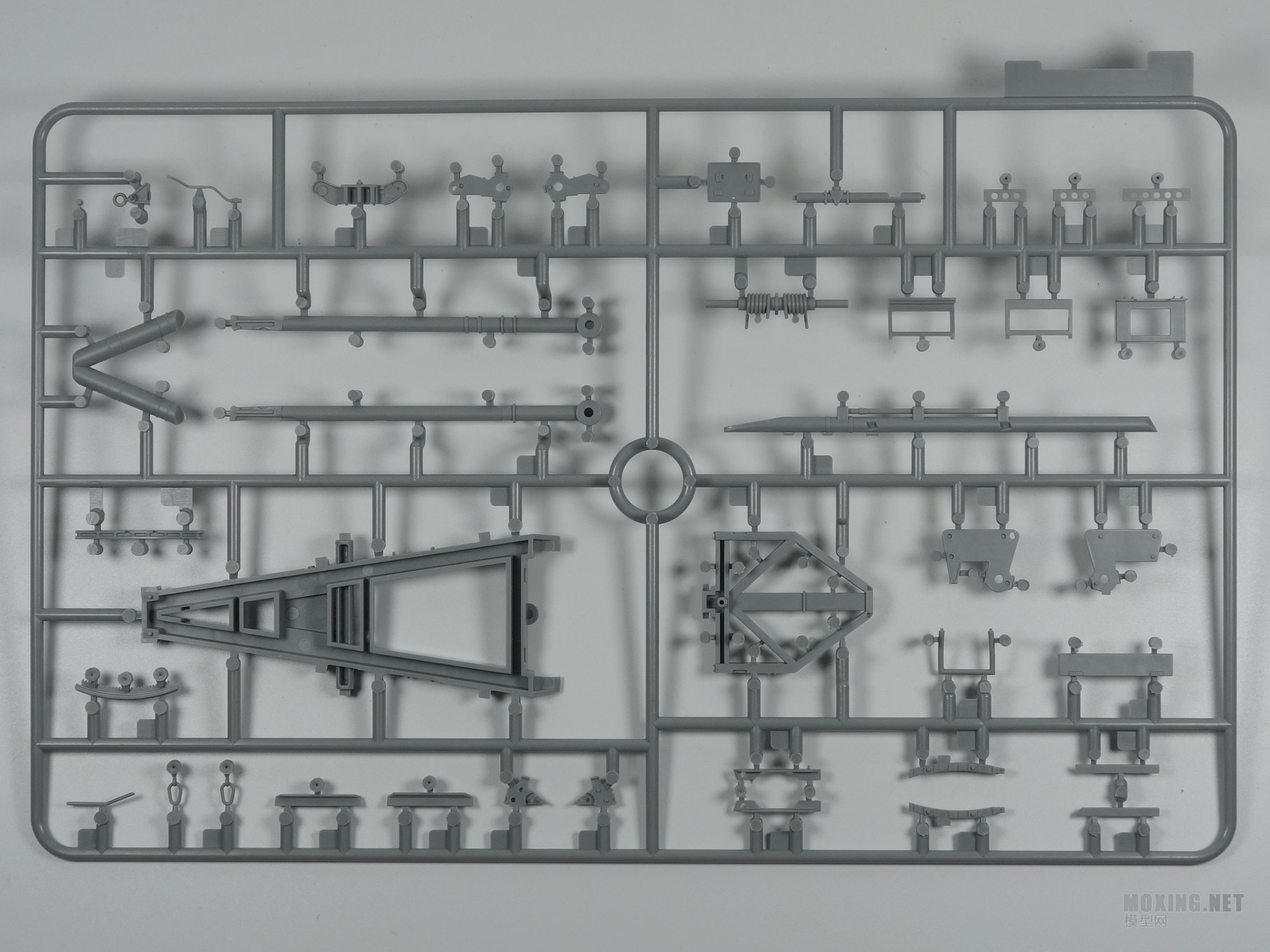

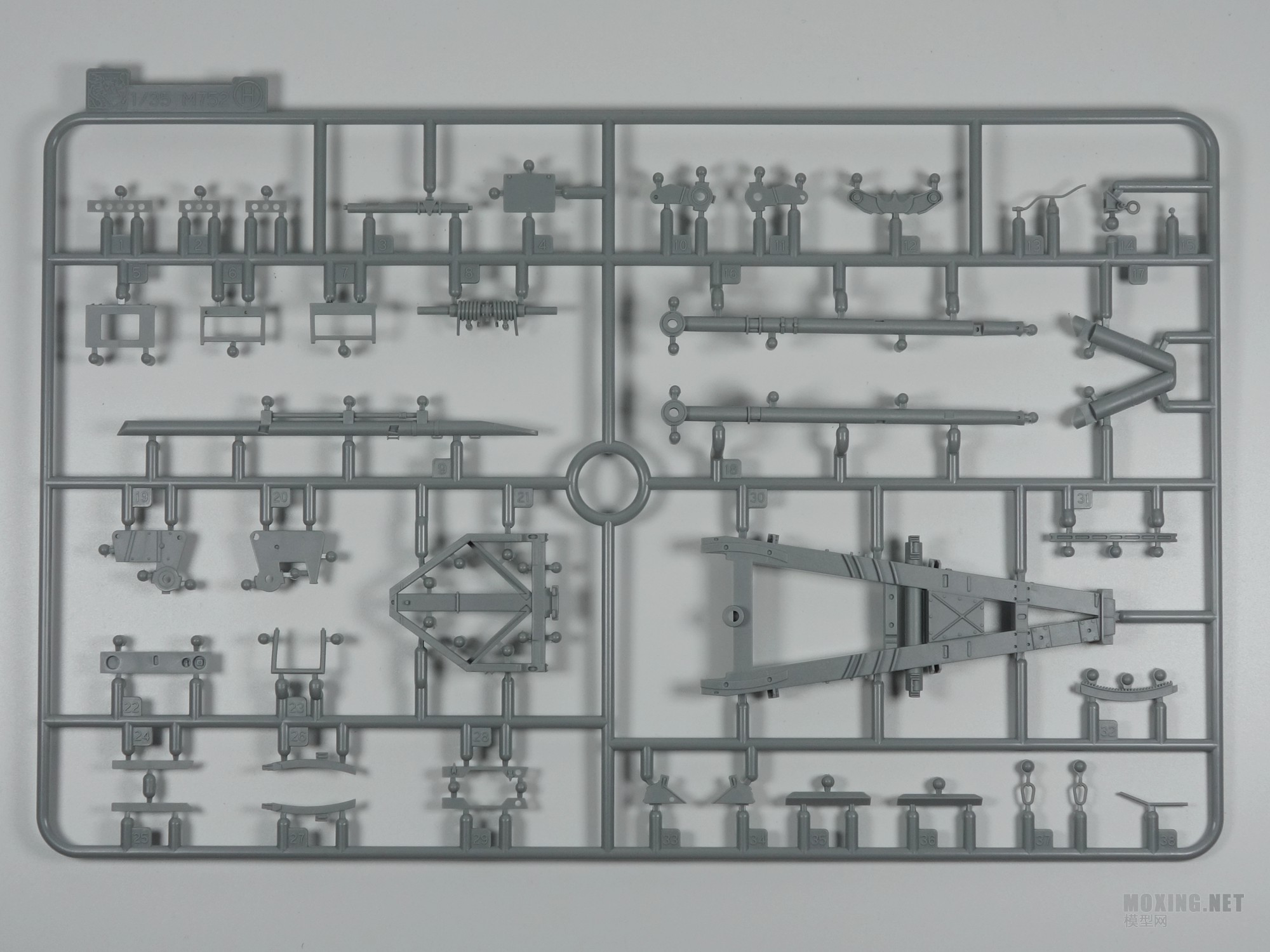

▼板件H,是发射架主体零件

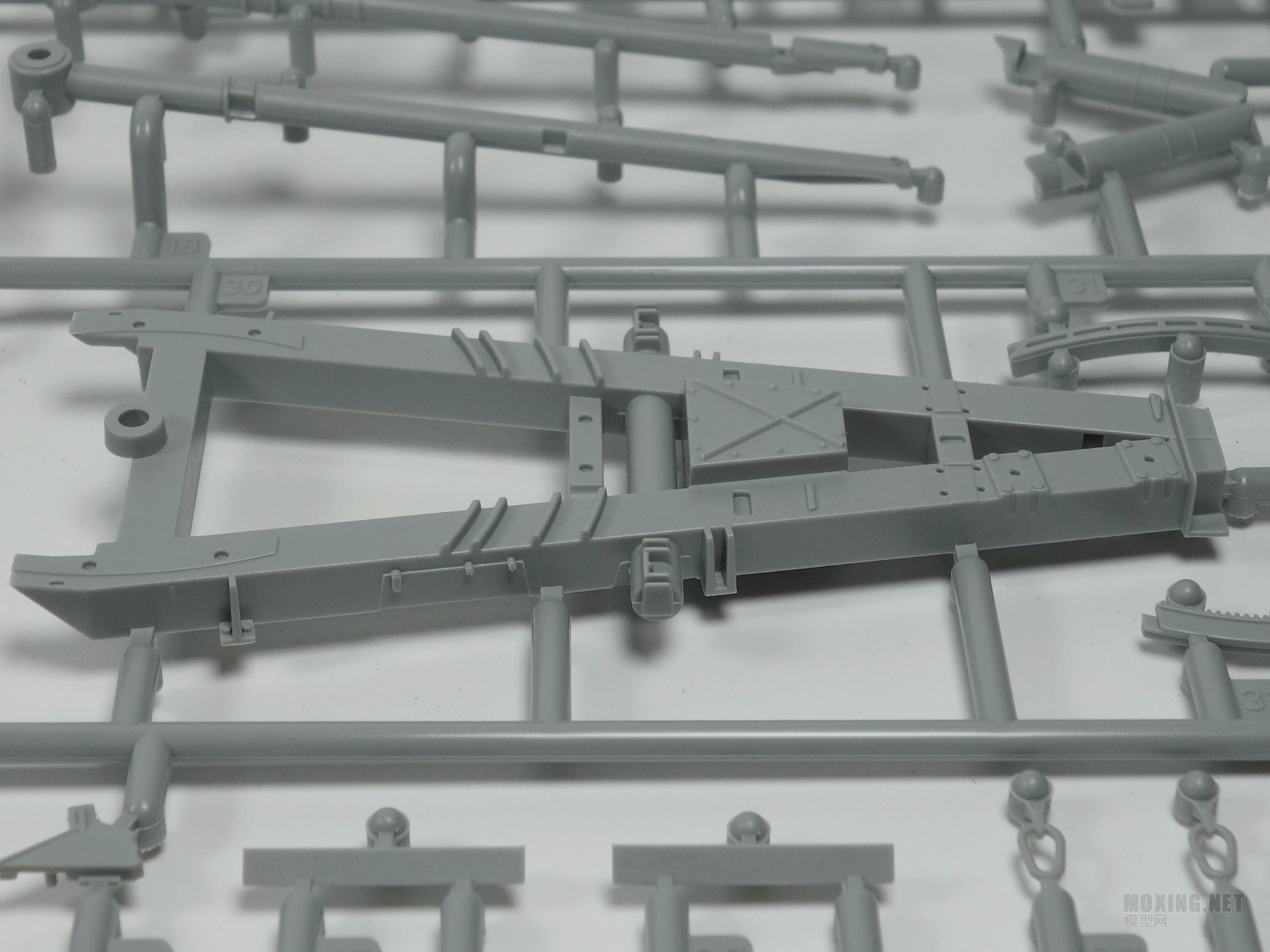

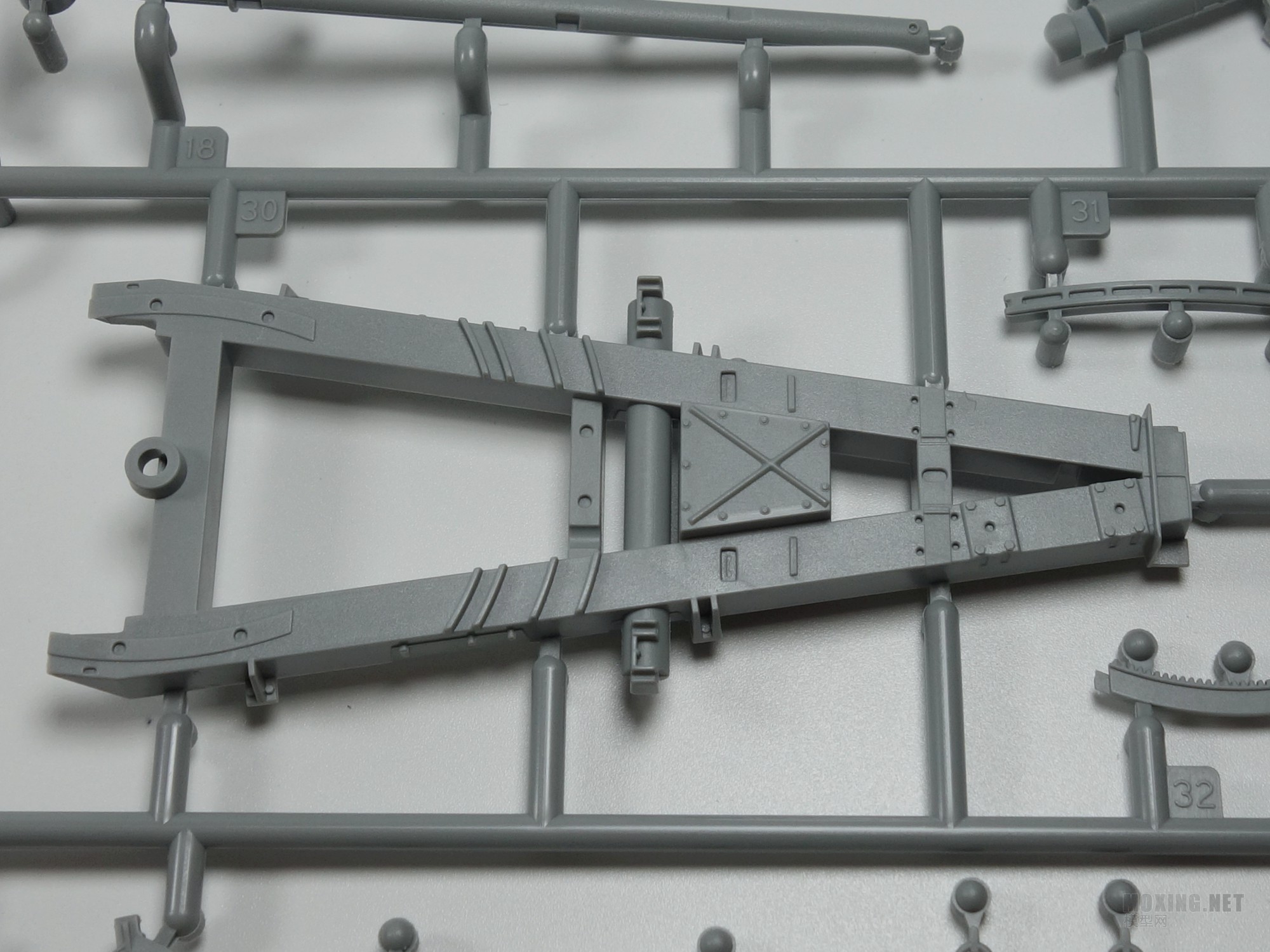

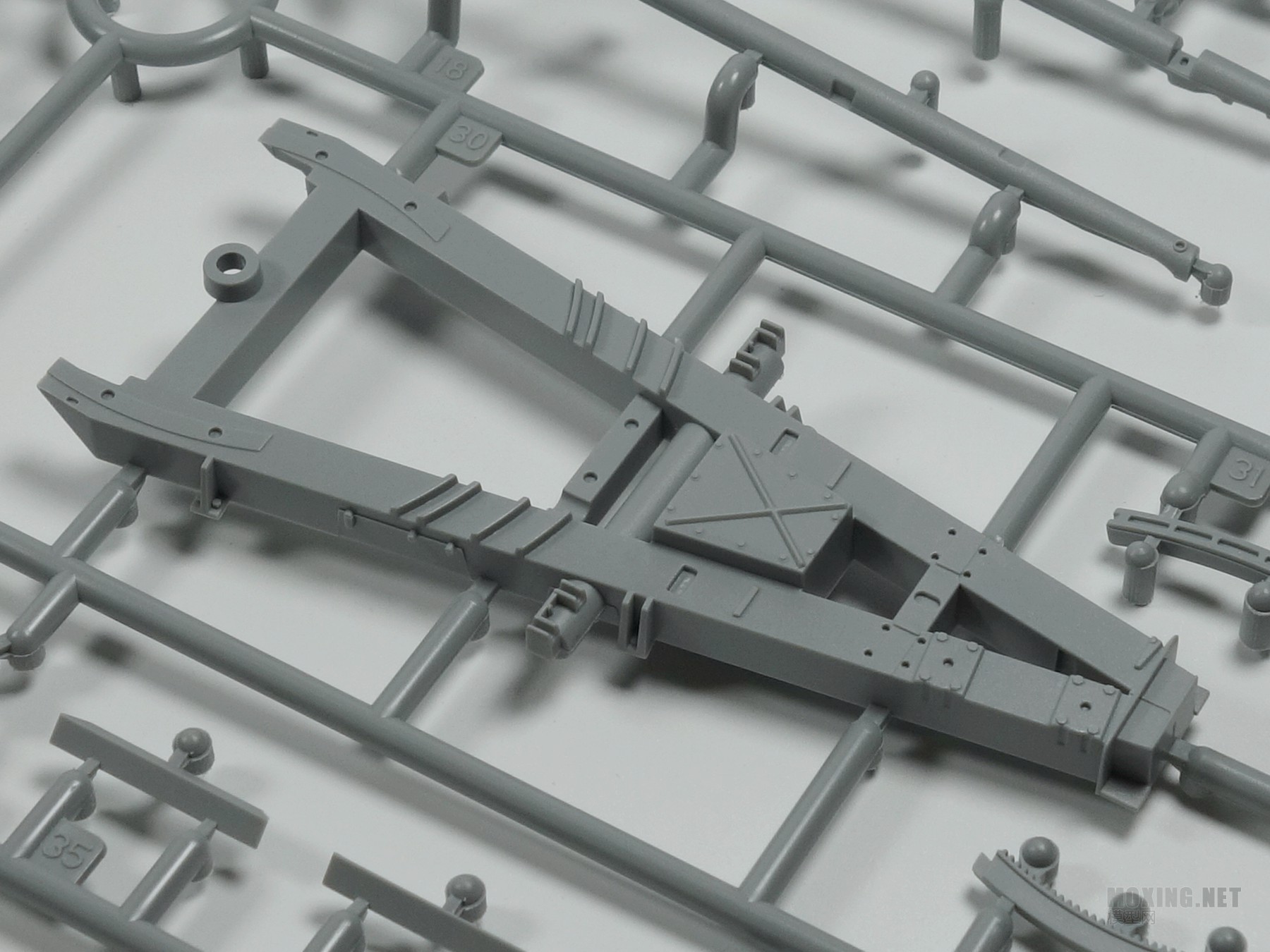

▼A字支架主体,很多细节集成了,如果是换成威骏,估计又能拆除不少零件
 楼主| 发表于 2017-8-3 02:00:41 | 显示全部楼层
本帖最后由 PaladinLJJ 于 2017-8-3 02:13 编辑

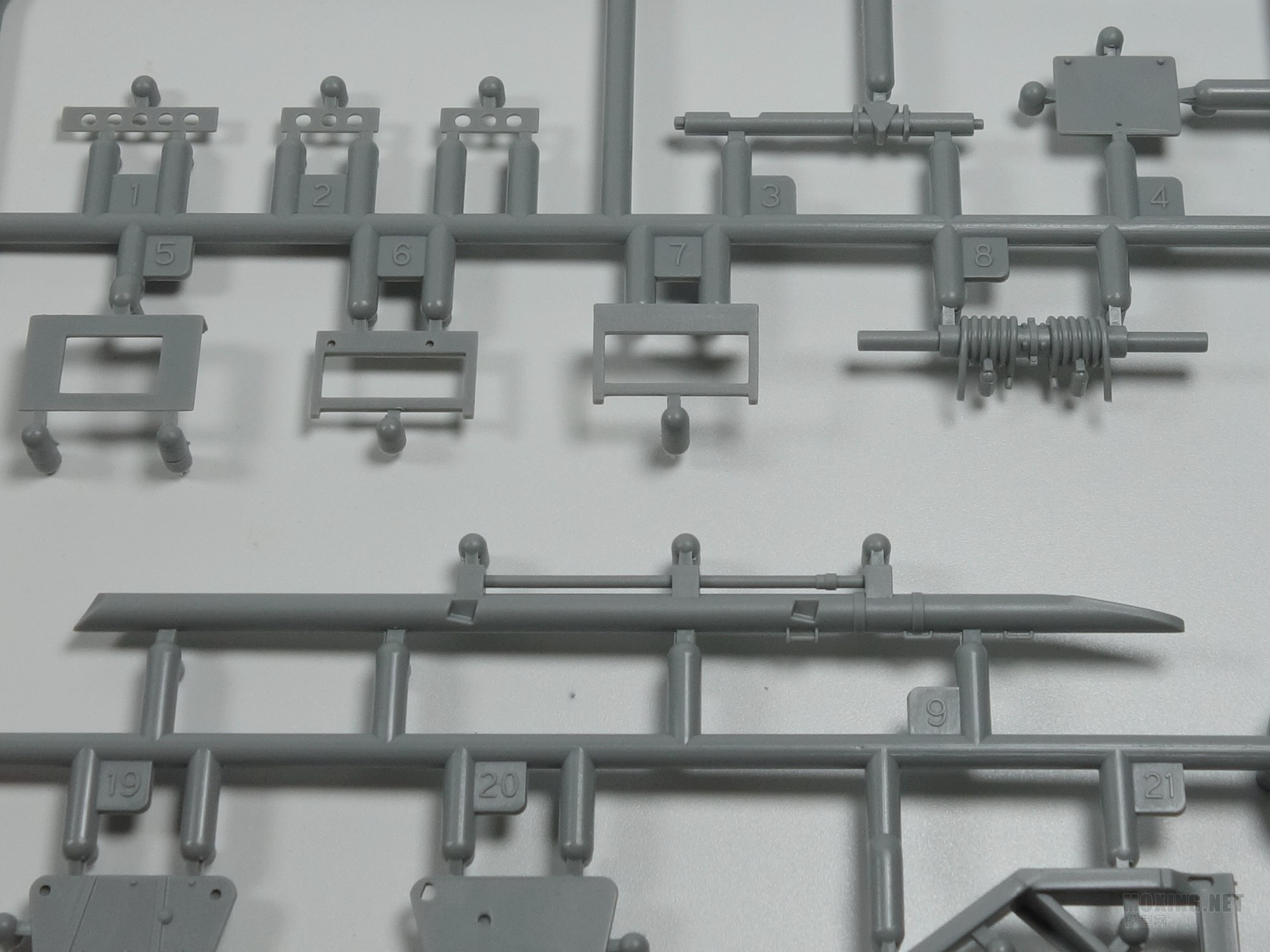

▼板件I,“长矛”导弹和发射架上的细节零件

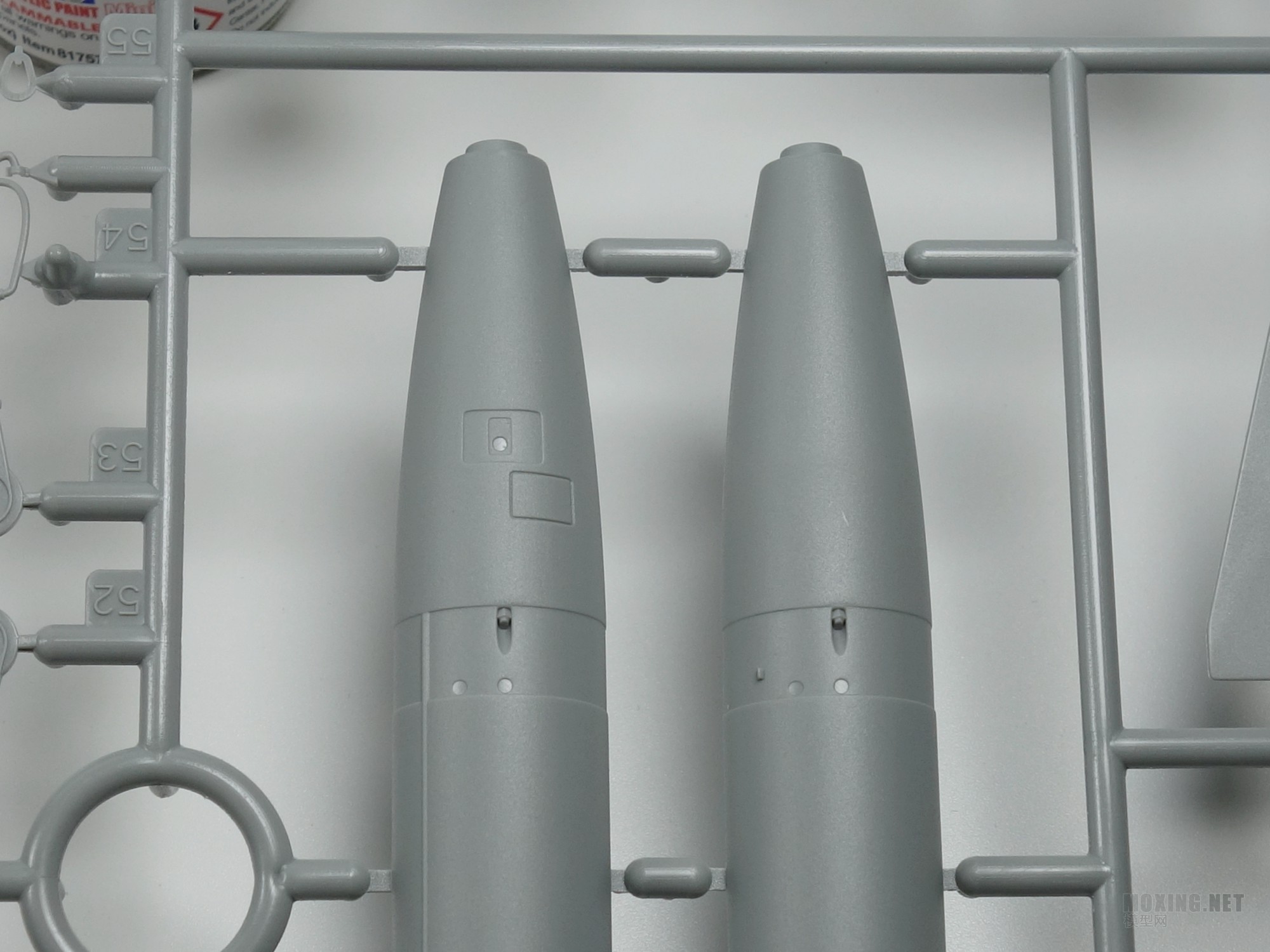

▼“长矛”拆成两半,上面的细节不多

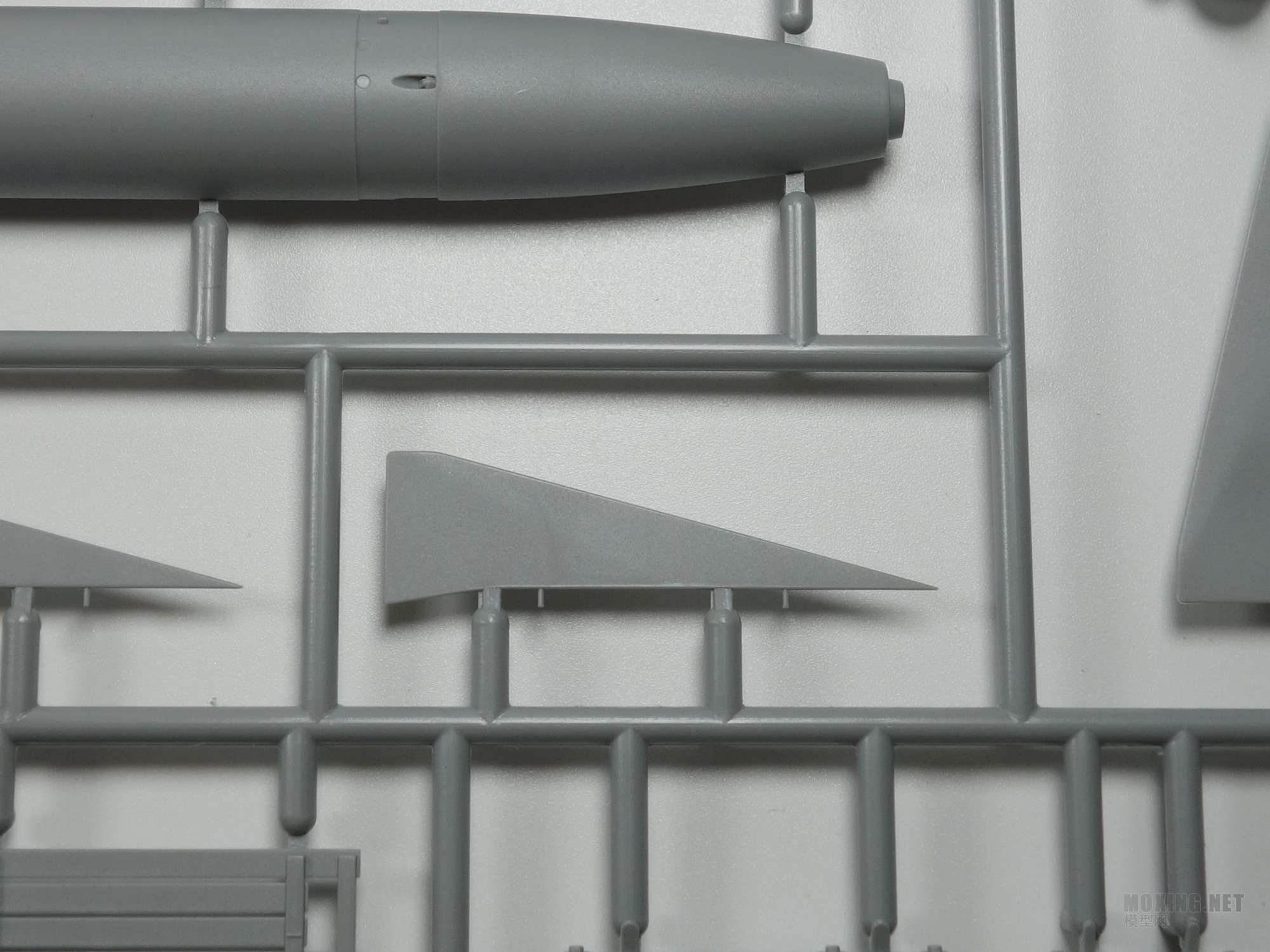

▼弹翼

▼弹头有合模线

▼导弹弹体是隐形水口,但是头尾零件则不是

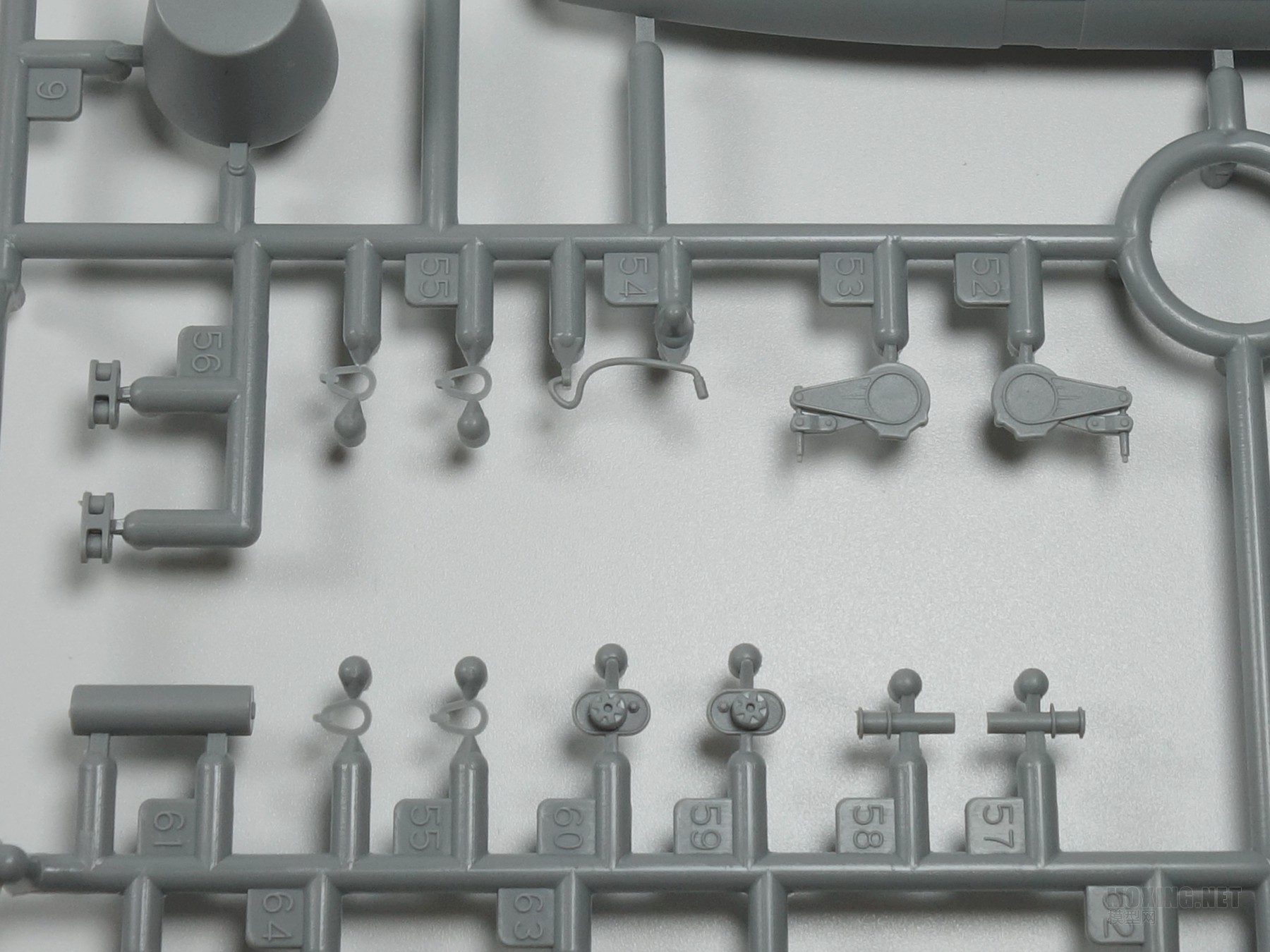

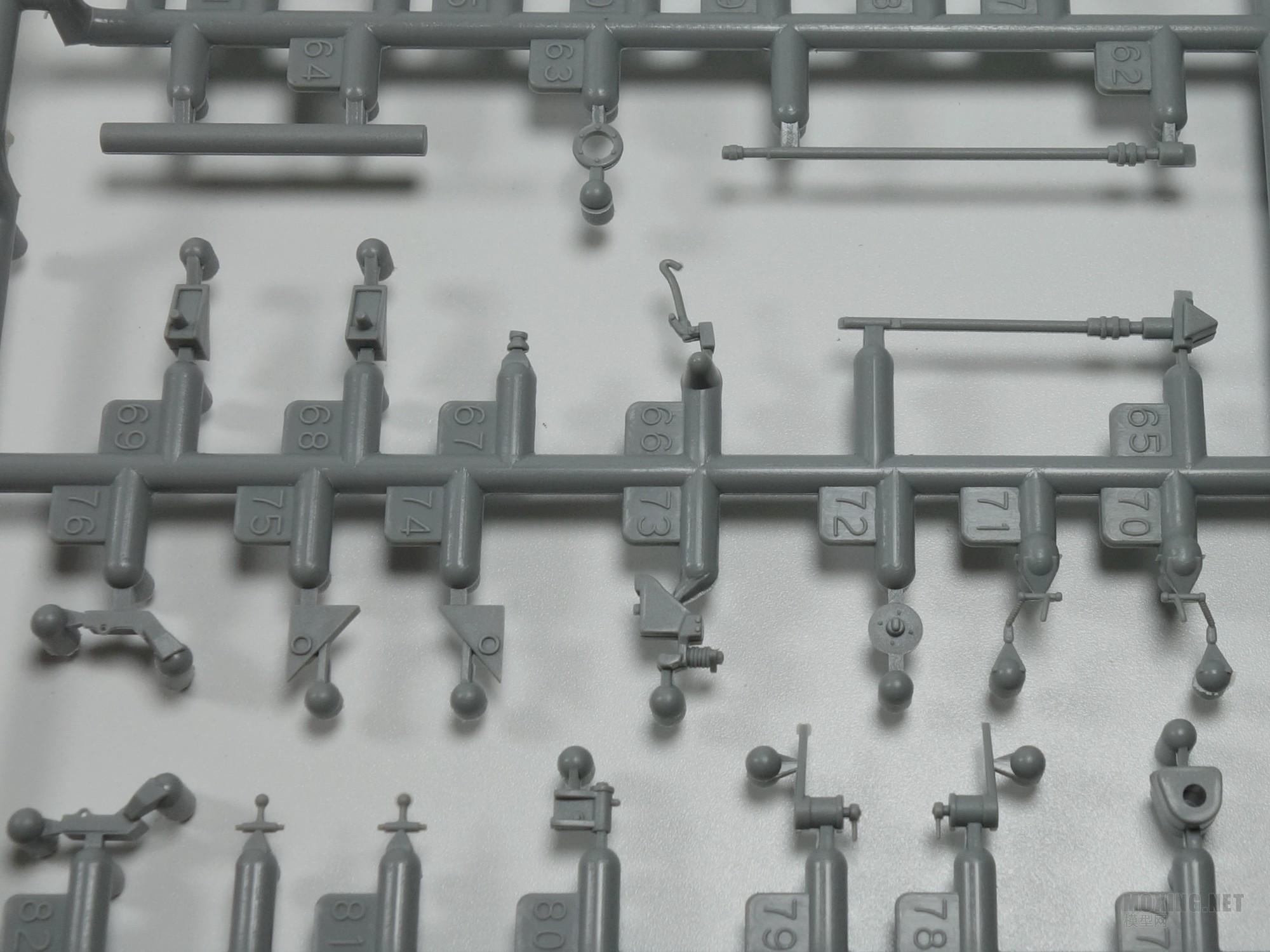

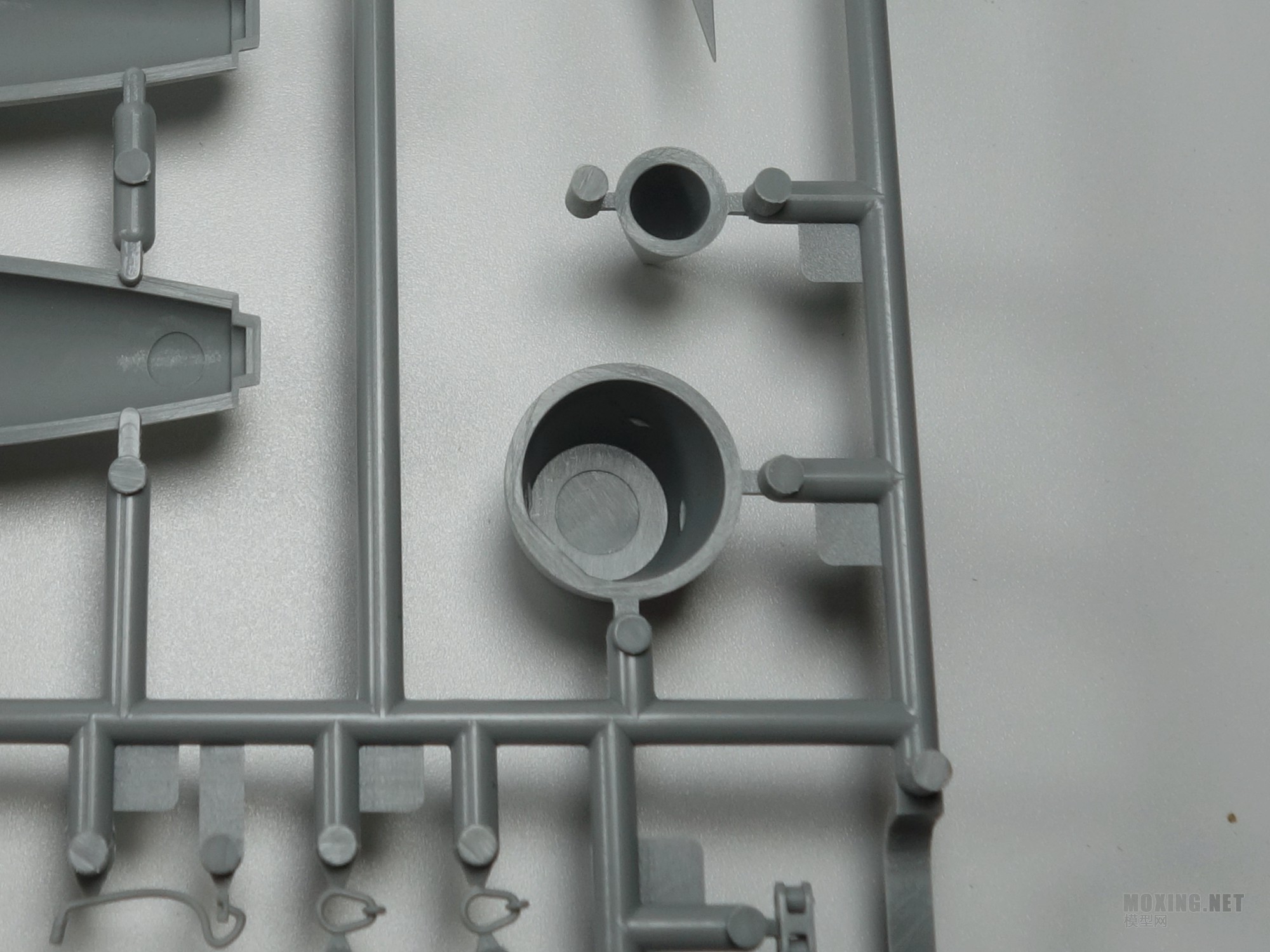

▼小零件不少

▼看来果然还是M113,还保留了座椅
 楼主| 发表于 2017-8-3 02:11:47 | 显示全部楼层
本帖最后由 PaladinLJJ 于 2017-8-3 02:30 编辑

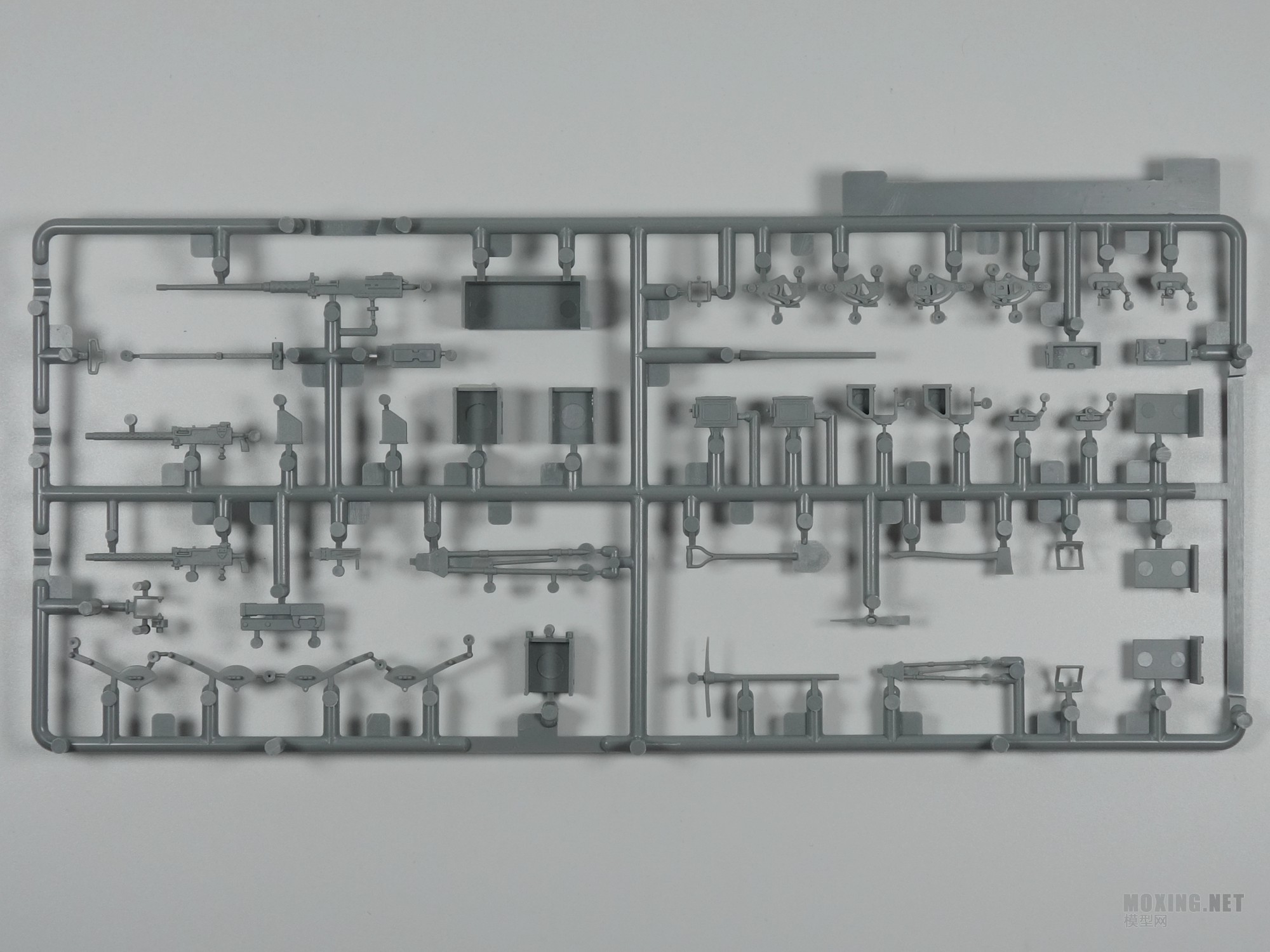

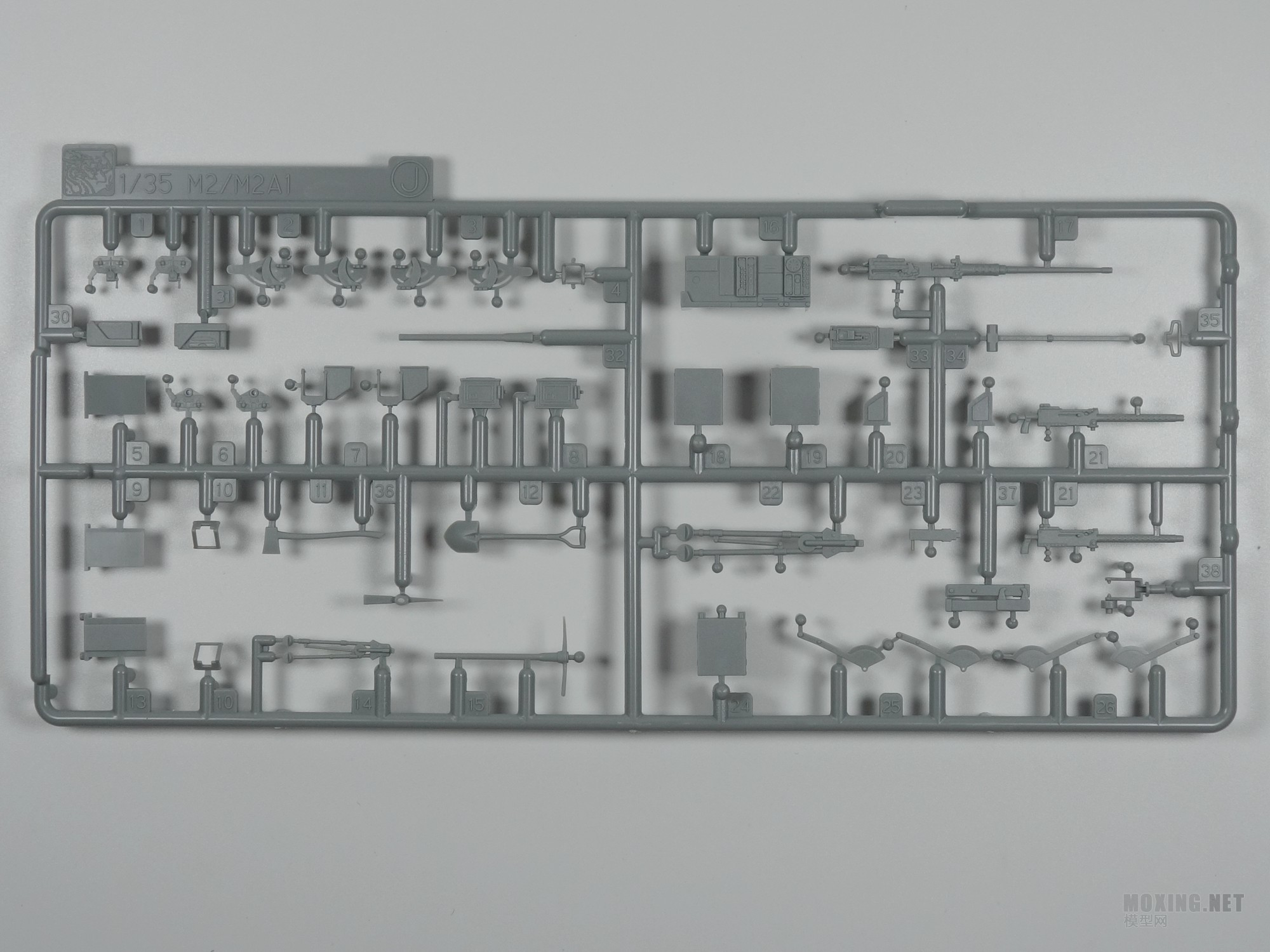

▼板件J,机枪、随车工具等附件。注意这版实际是M2半履带车的板件。BTW,威龙的M2半履带车系列真是精品

▼这板虽然只用上3个工具,其他机枪用来做配件真是非常不错,1挺M2和2挺M1919真是精细

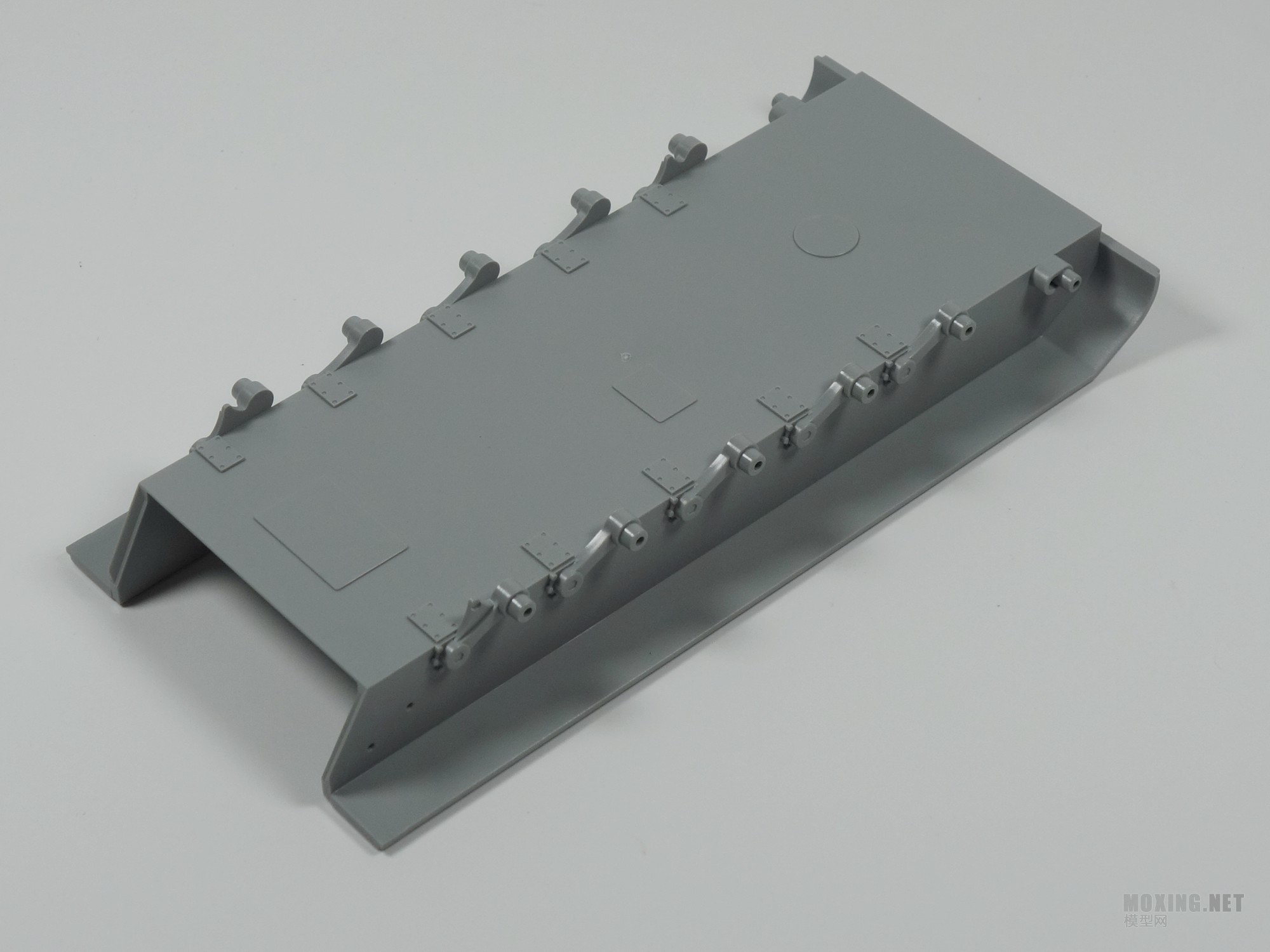

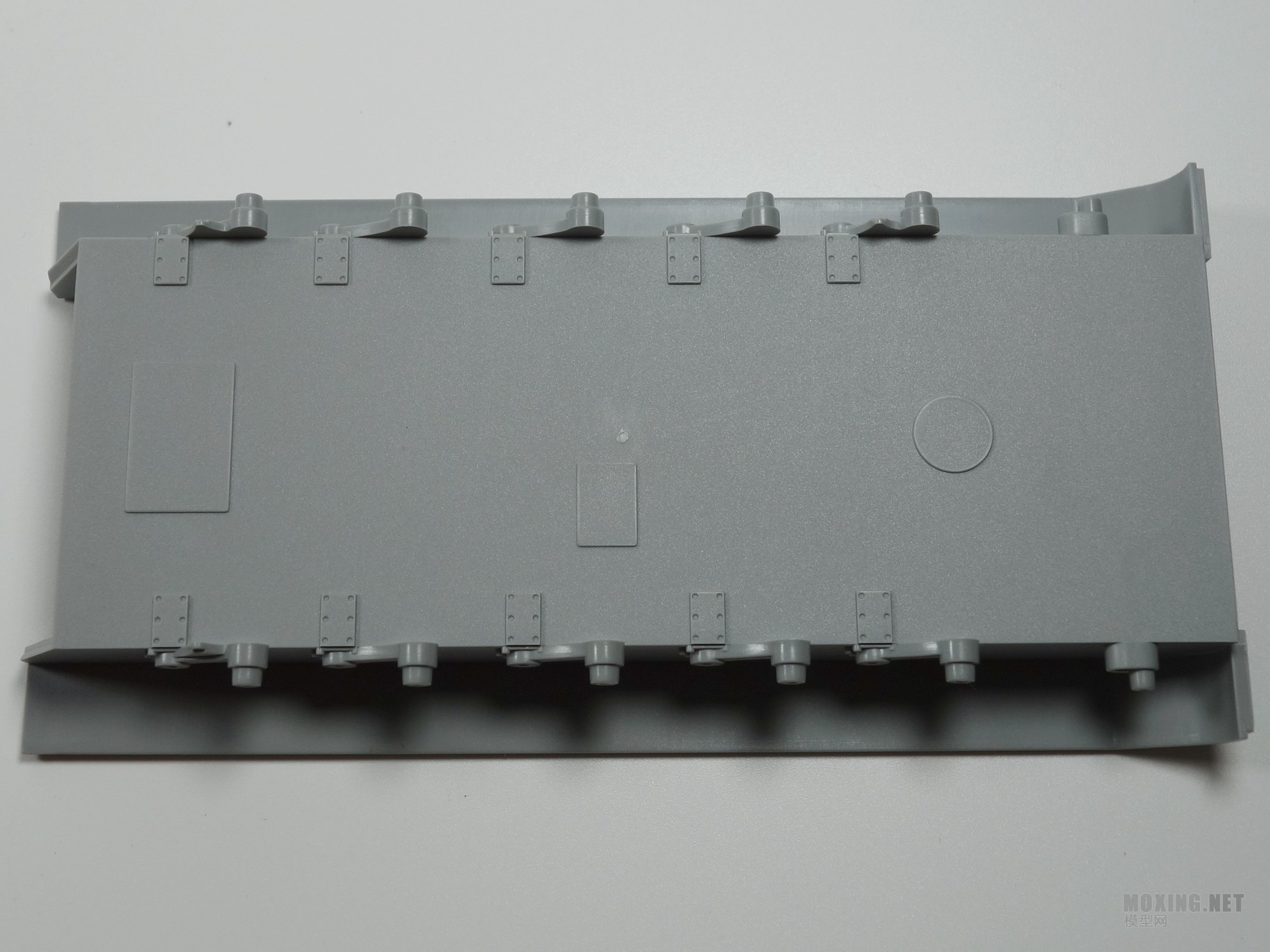

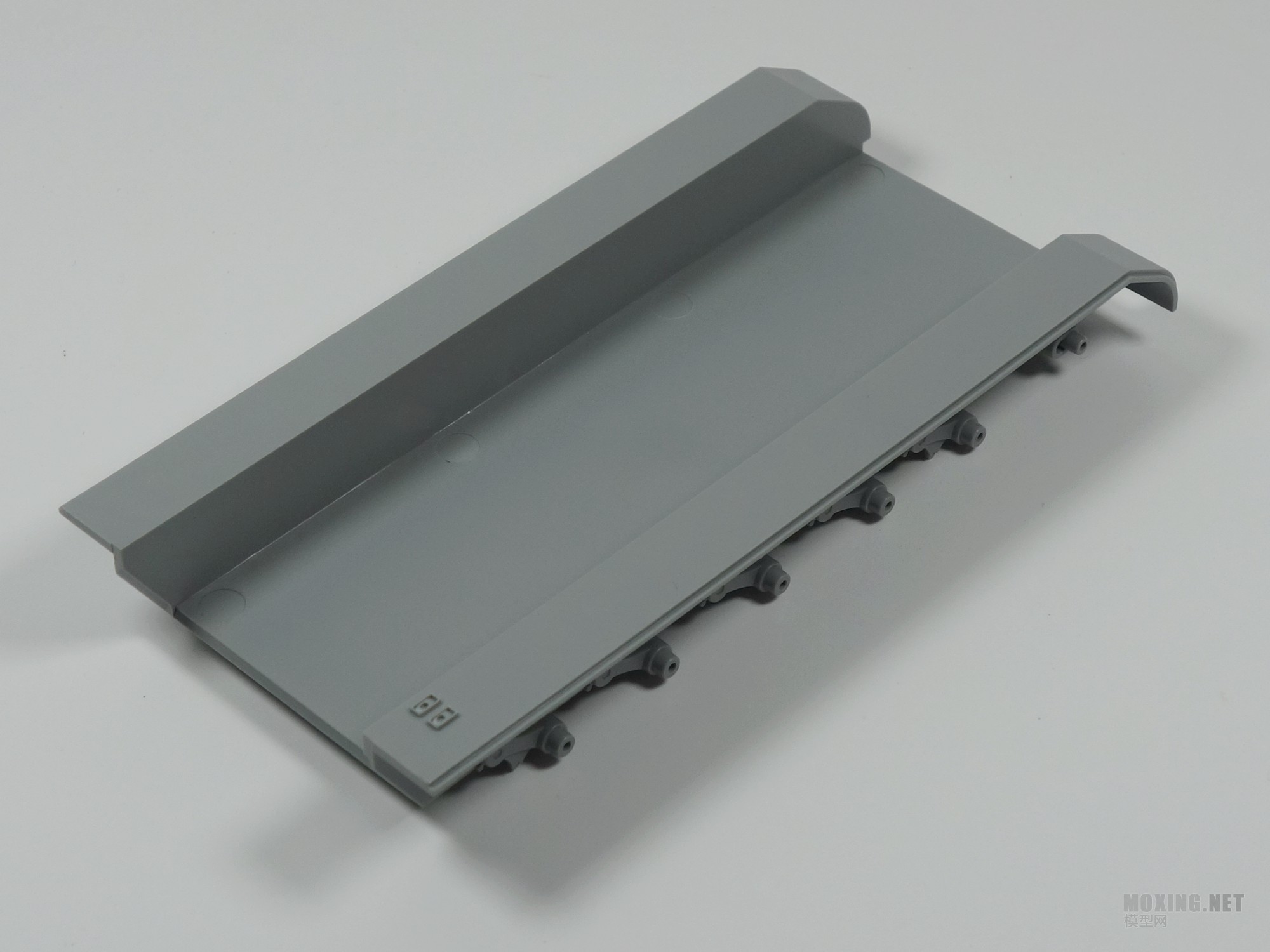

▼板件Z,下车体,细节其实很少,悬挂也是死的

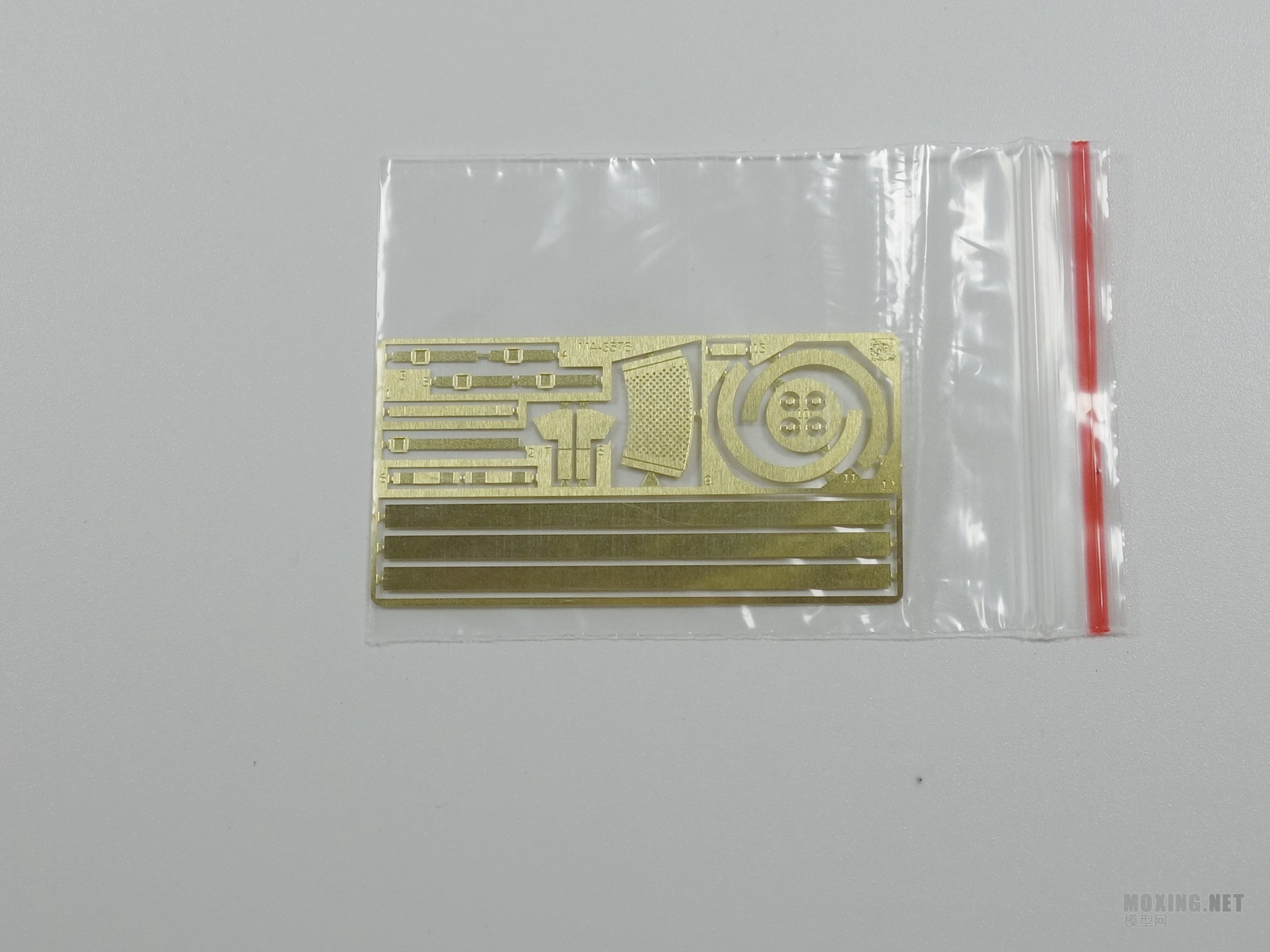

▼蚀刻片,扣具等零件,黄铜材质,很软

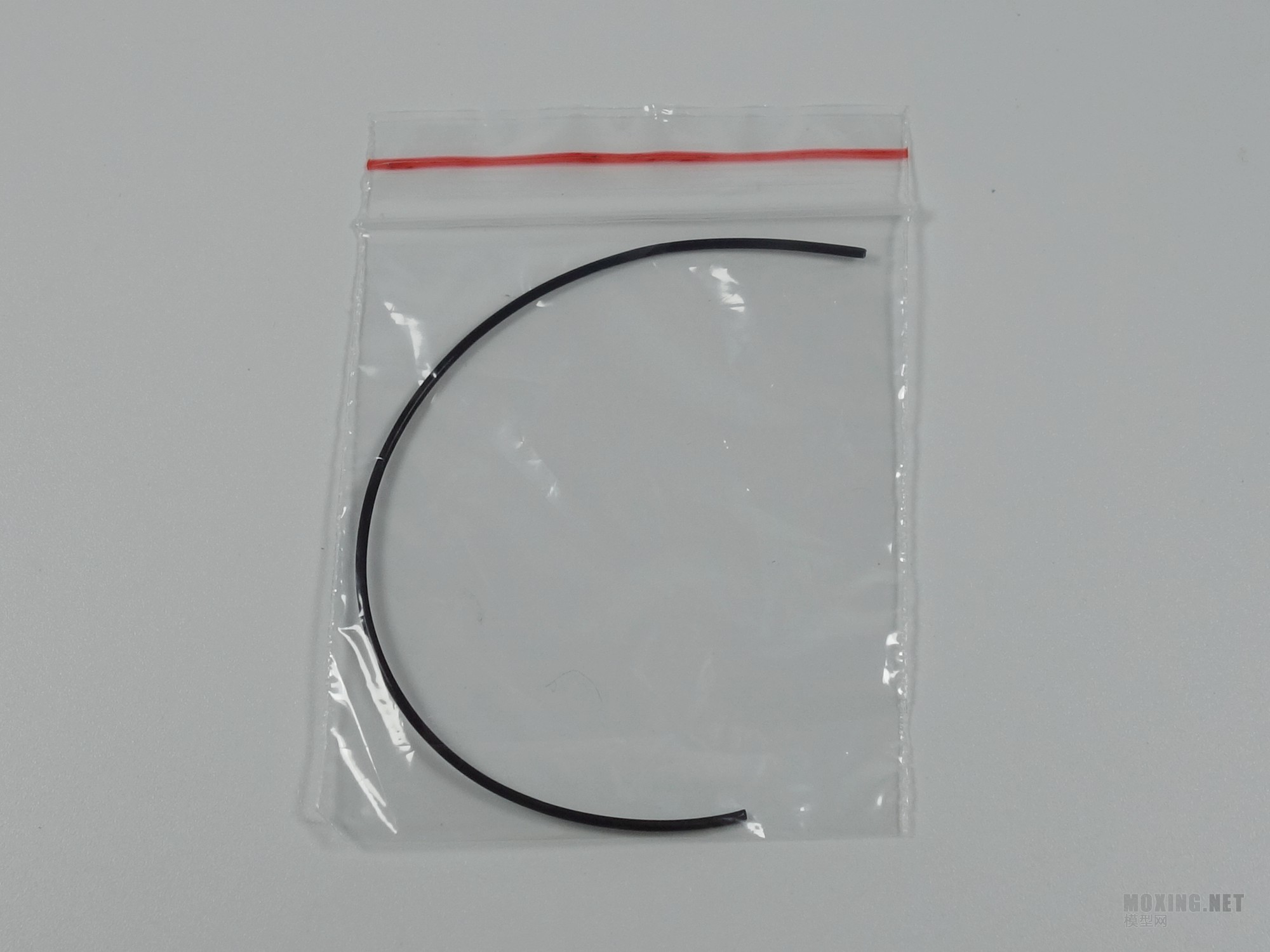

▼软胶管

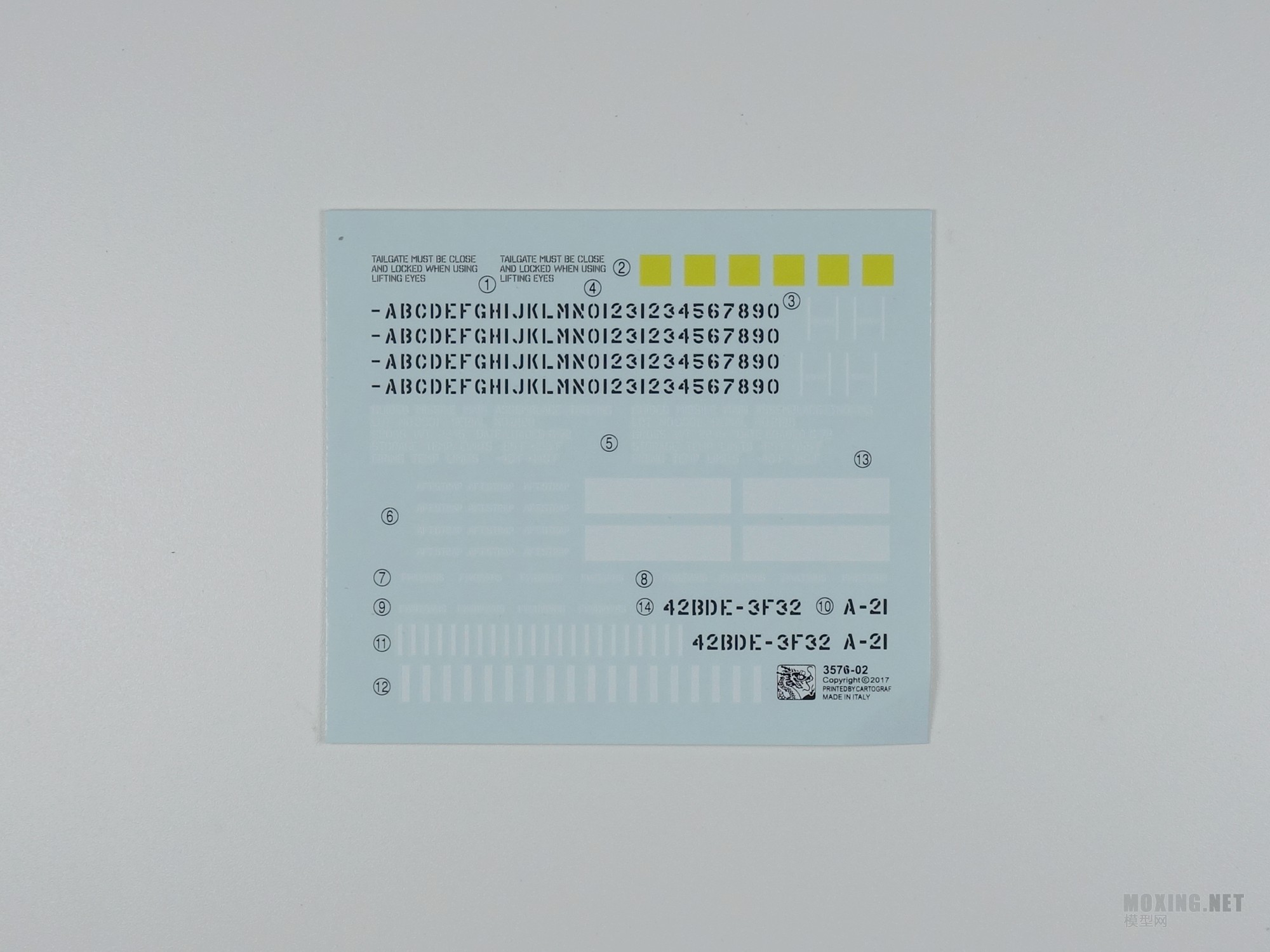

▼水贴一小张,大部分是导弹上用的

开盒小结
“长矛”导弹着实是个冷门装备,本身没有突出的战绩和特色,外观也不威武,M752发射车外形也是奇葩,跟个外星生物似的。不过冷门就是它的特色。威龙这款新品粗看下来,应该说是保持比较高的水准,特别从发射架比较多的零件来看,应该能比较好的还原实物。不过载车本身的可玩性就差些了,尤其行走部分比较偷懒,还好履带是个不大不小的亮点。
 楼主| 发表于 2017-9-29 10:07:00 | 显示全部楼层
一种用于倾斜发射的导弹发射架结构,其特征在于包括发射架(14)、方位转台(15)和俯仰推举缸(16);发射架(14)的一端通过联结轴安装于方位转台(15)支耳,另一端与俯仰推举缸(16)伸出端相连,俯仰推举缸(16)固定端与方位转台(15)连接;所述的发射架(14)包括发射架主梁(1)、发射架辅梁(2)、安装筒弹左展开架(3)和安装筒弹右展开架(4);发射架主梁(1)、发射架辅梁(2)、安装筒弹左展开架(3)和安装筒弹右展开架(4)采用型材钢管焊接成一个整体,分成上下两层左右对称,安装筒弹左展开架(3)和安装筒弹右展开架(4)分别位于下层的左、右侧,安装筒弹左展开架(3)、安装筒弹右展开架(4)的中部位置各设有一个手动机械推杆(5),通过手动推拉手动机械推杆(5)展开安装筒弹左展开架(3)、安装筒弹右展开架(4),安装筒弹左展开架(3)、安装筒弹右展开架(4)的表面上各设有2个筒弹固定安装装置(9),发射架的上层设有4个筒弹固定安装装置(9)。
 楼主| 发表于 2017-10-1 12:02:16 | 显示全部楼层
本帖最后由 PaladinLJJ 于 2017-10-1 19:31 编辑

Part IV 制作过程
(车体过程1)

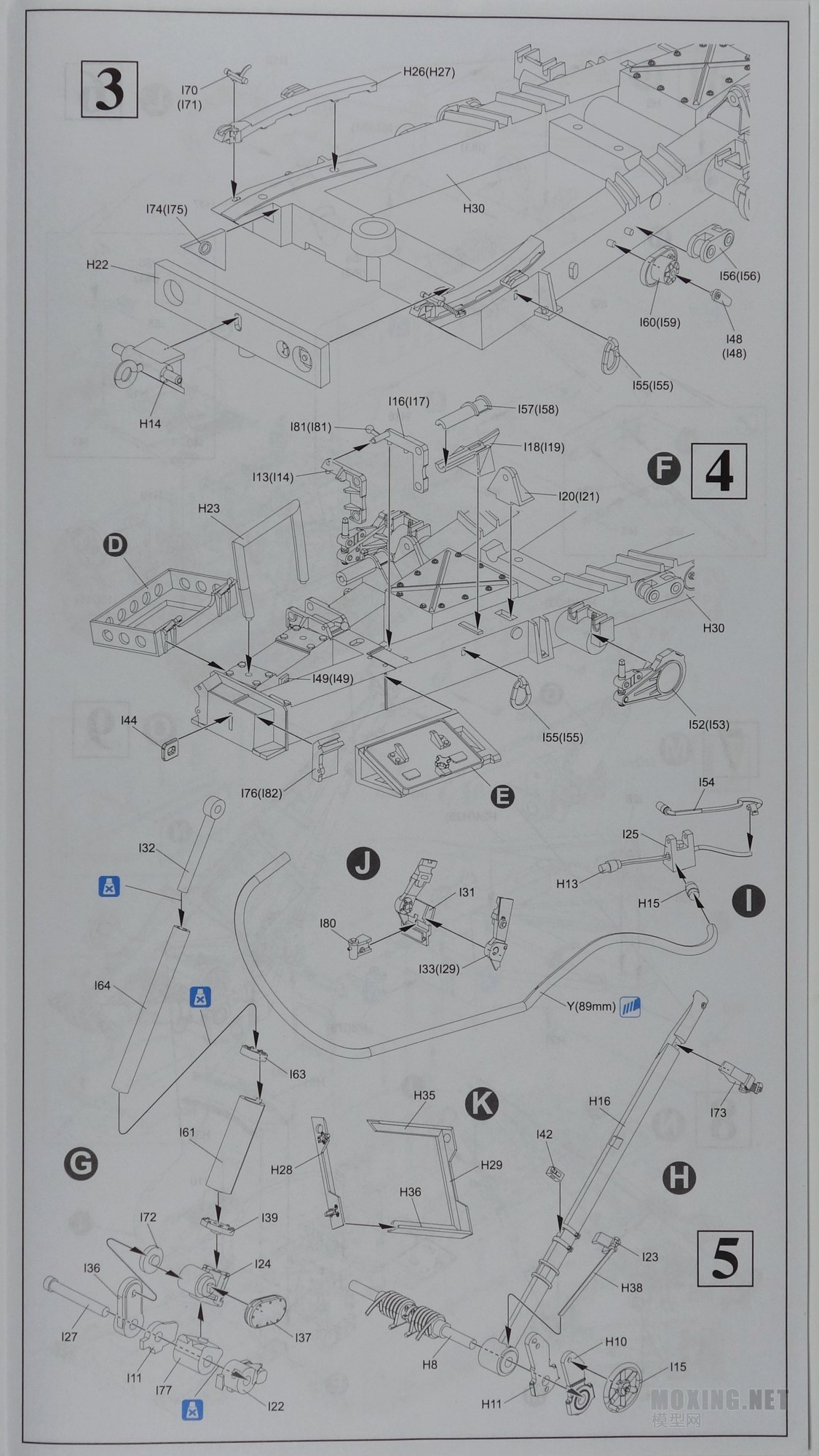

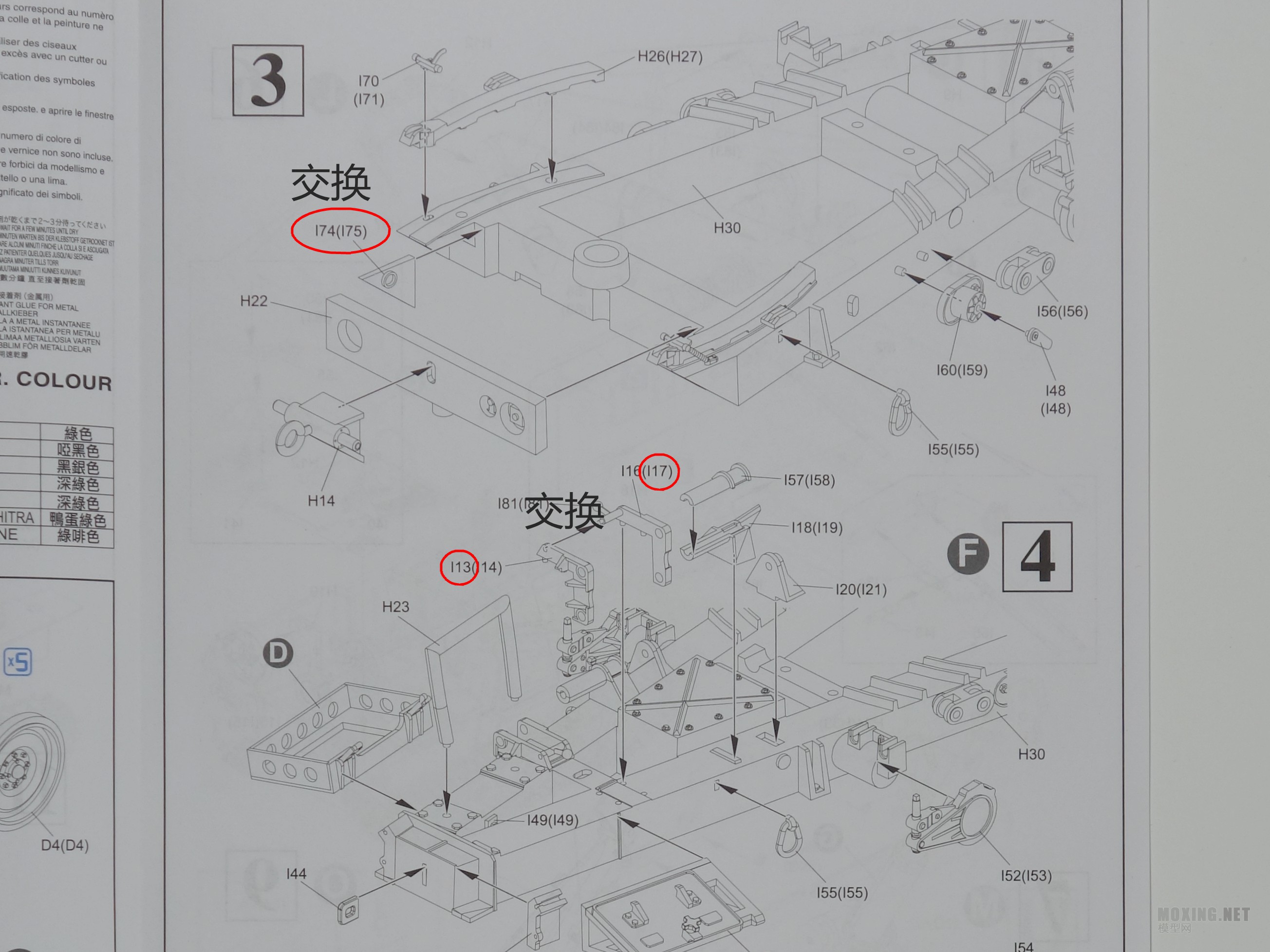

▼首先来说一下笔者发现的说明书错误。步骤3、4里标红圈的零件要交换过来

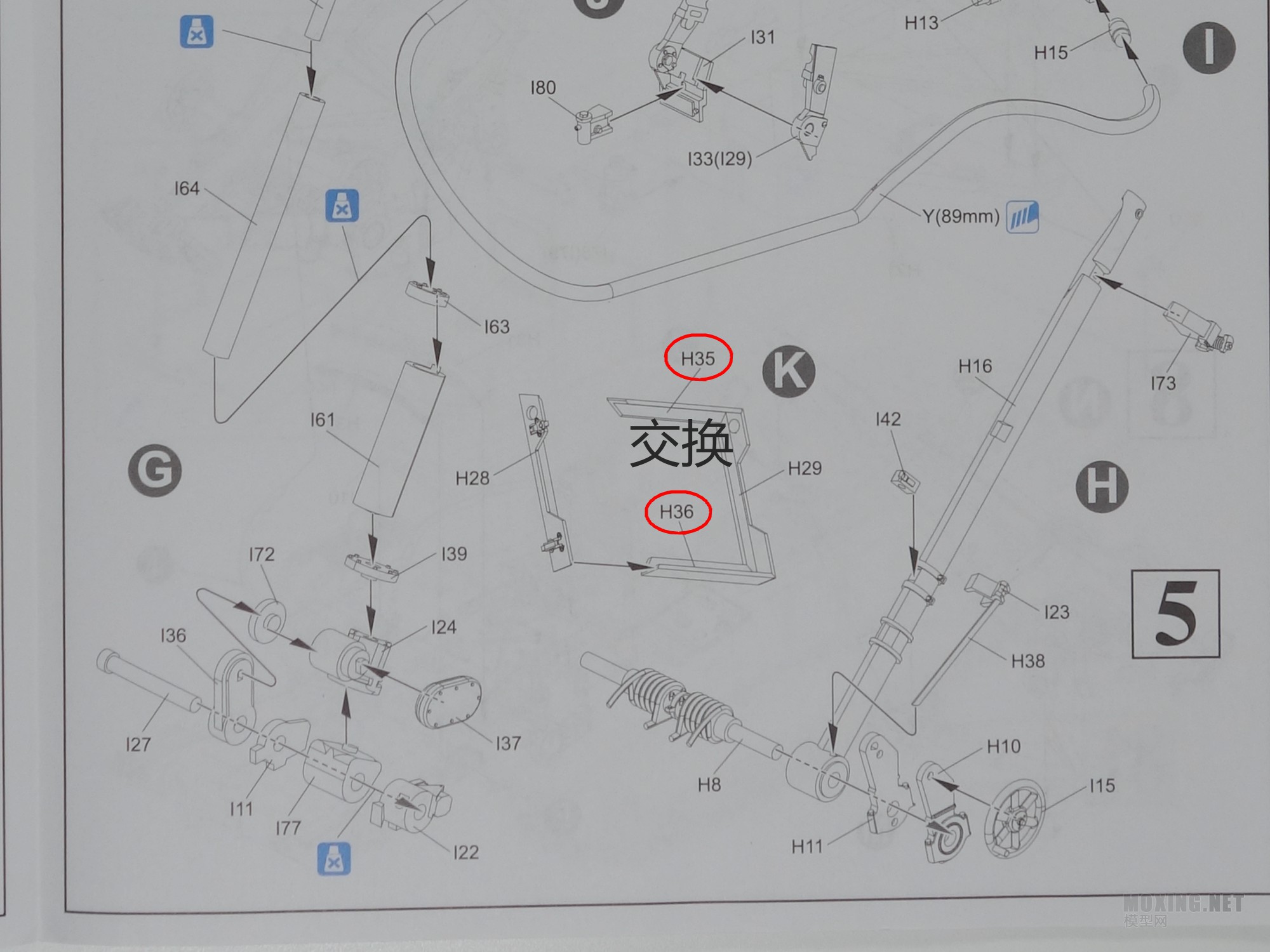

▼版主5里,附件K,H35、H35零件要交换过来

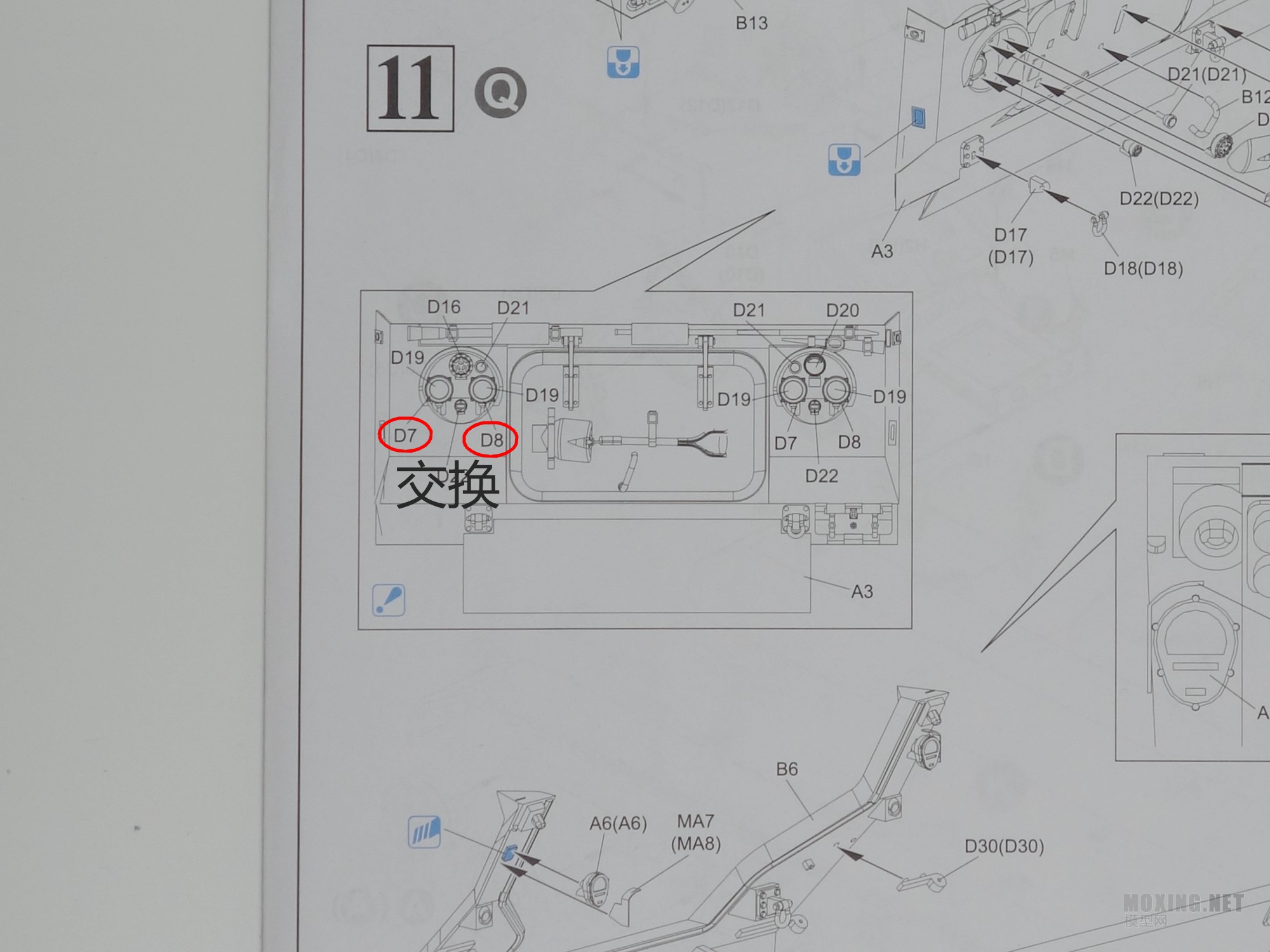

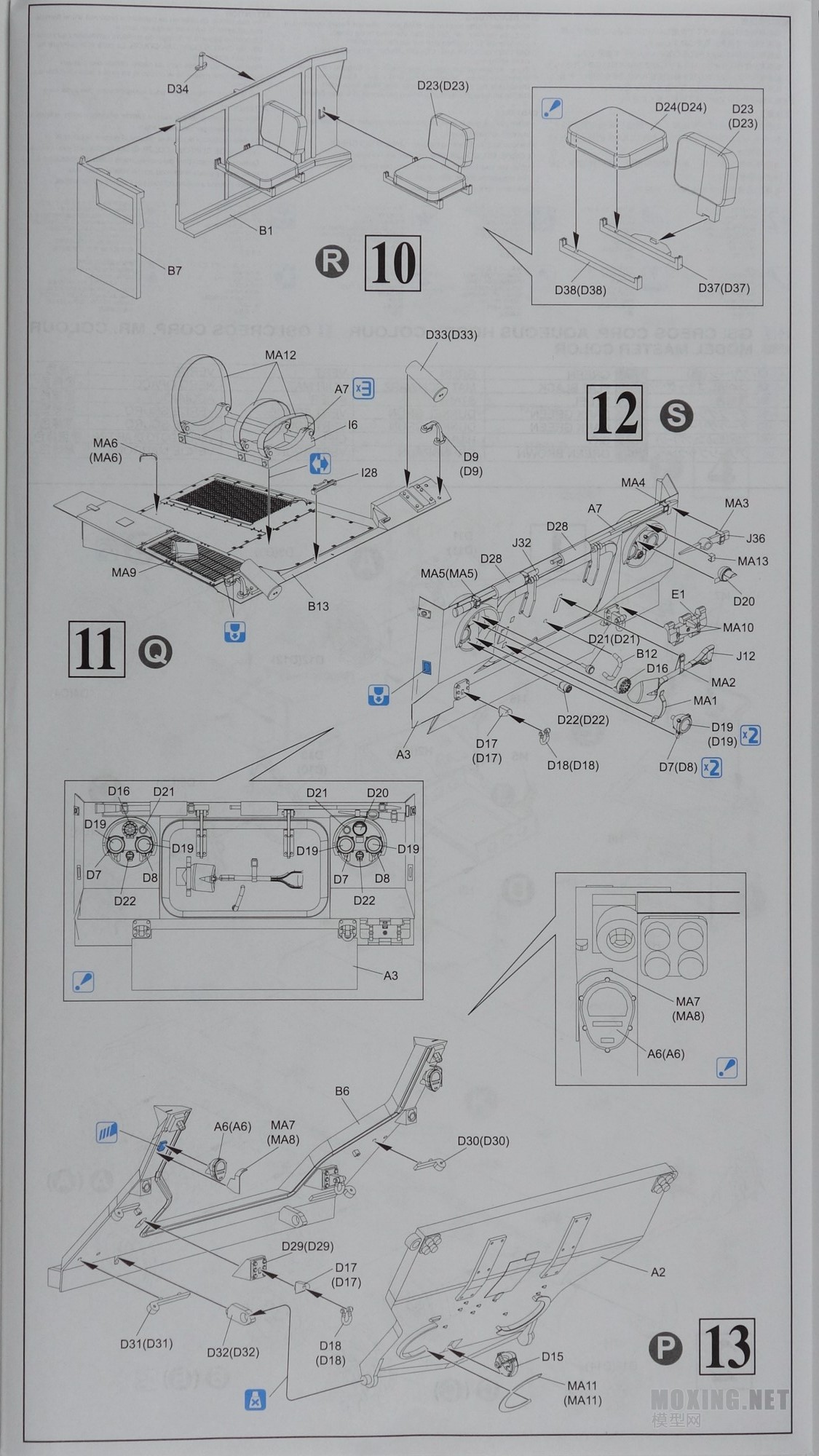

▼步骤11右侧车灯里俩大灯要交换过来

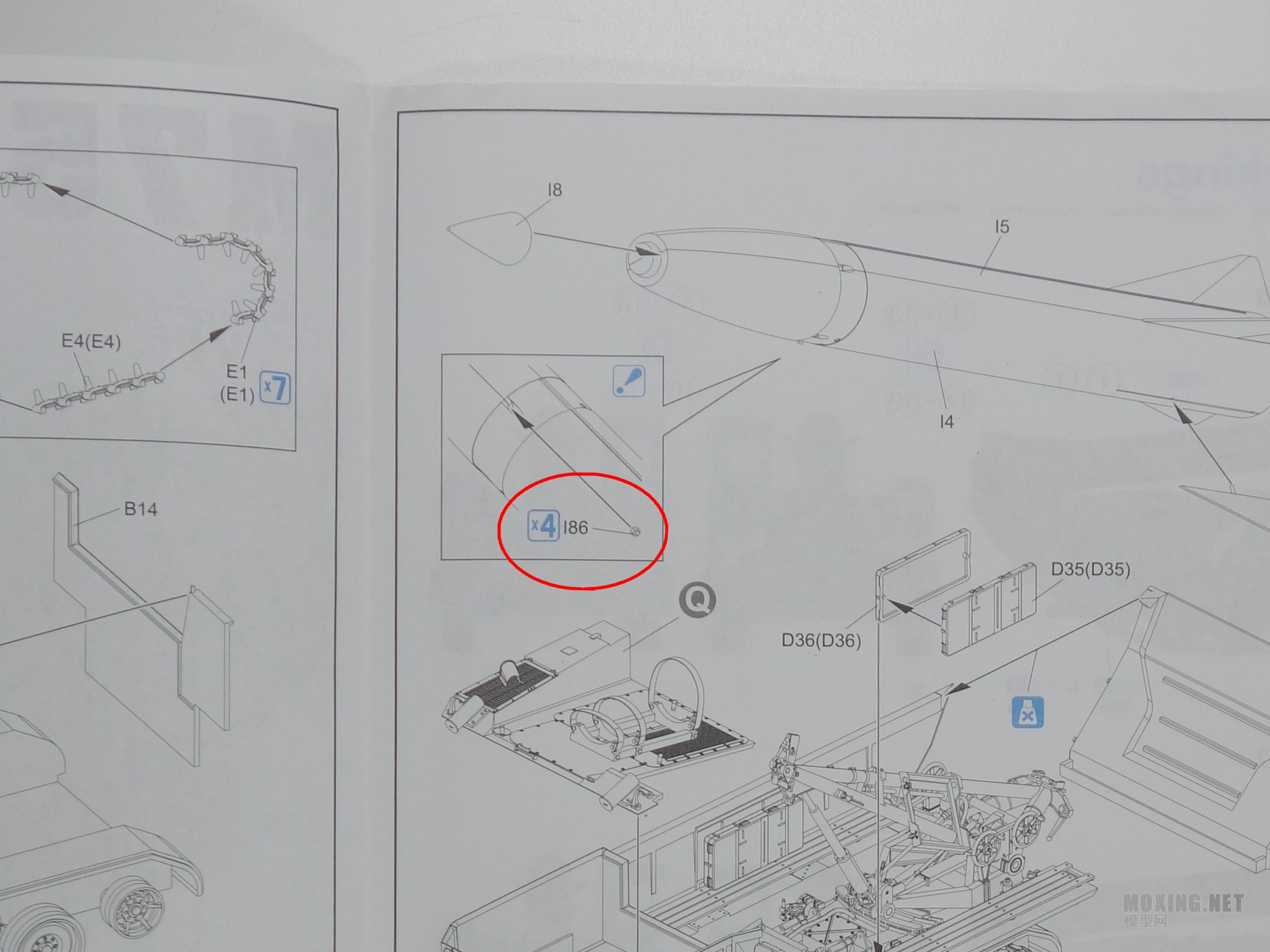

▼步骤16,导弹上的小喷口零件I86,笔者翻遍板件没找到这零件,说明书的板件图也没有。后来发现其实已经集成到导弹上了,但是少了俩喷口

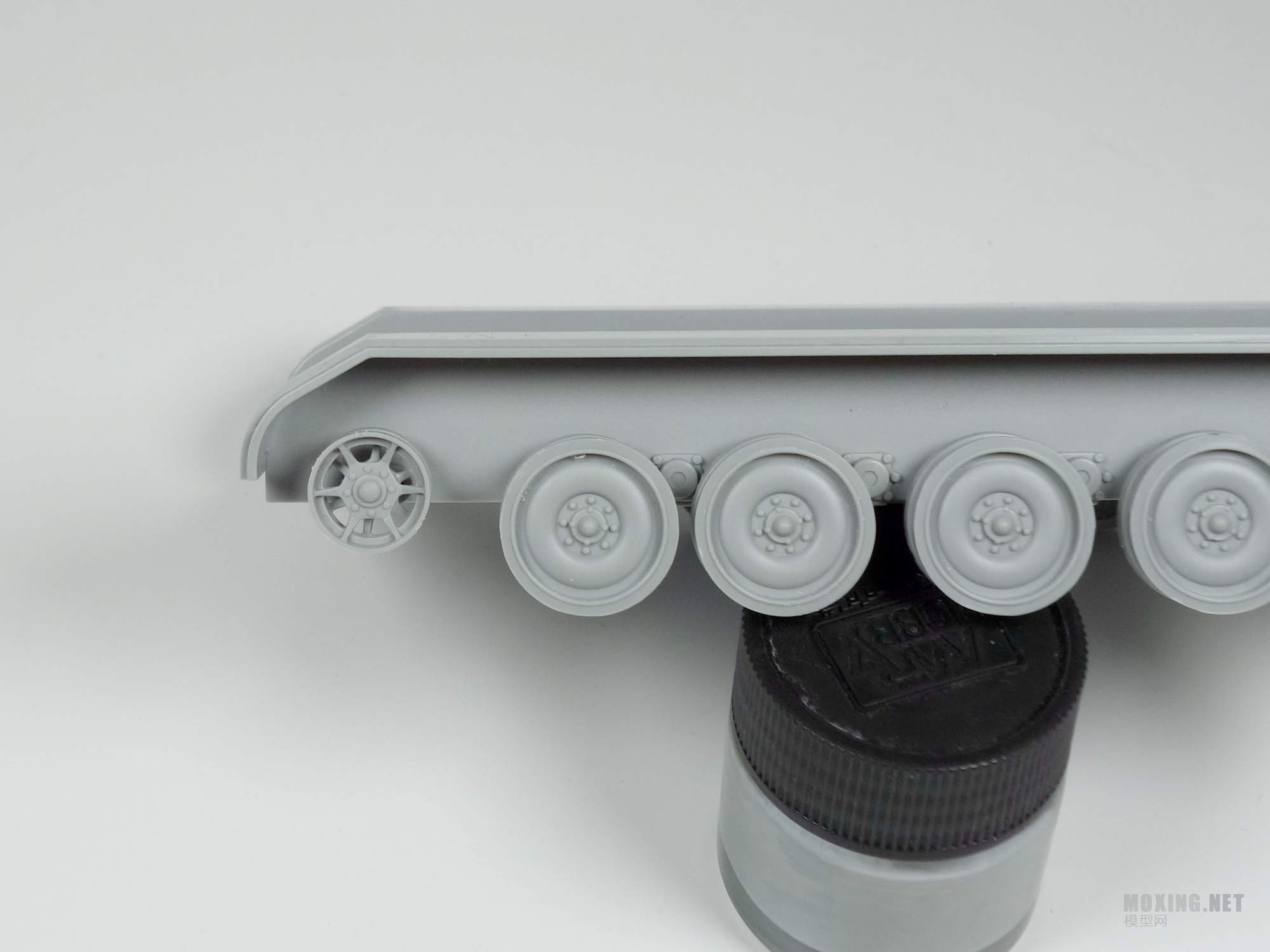

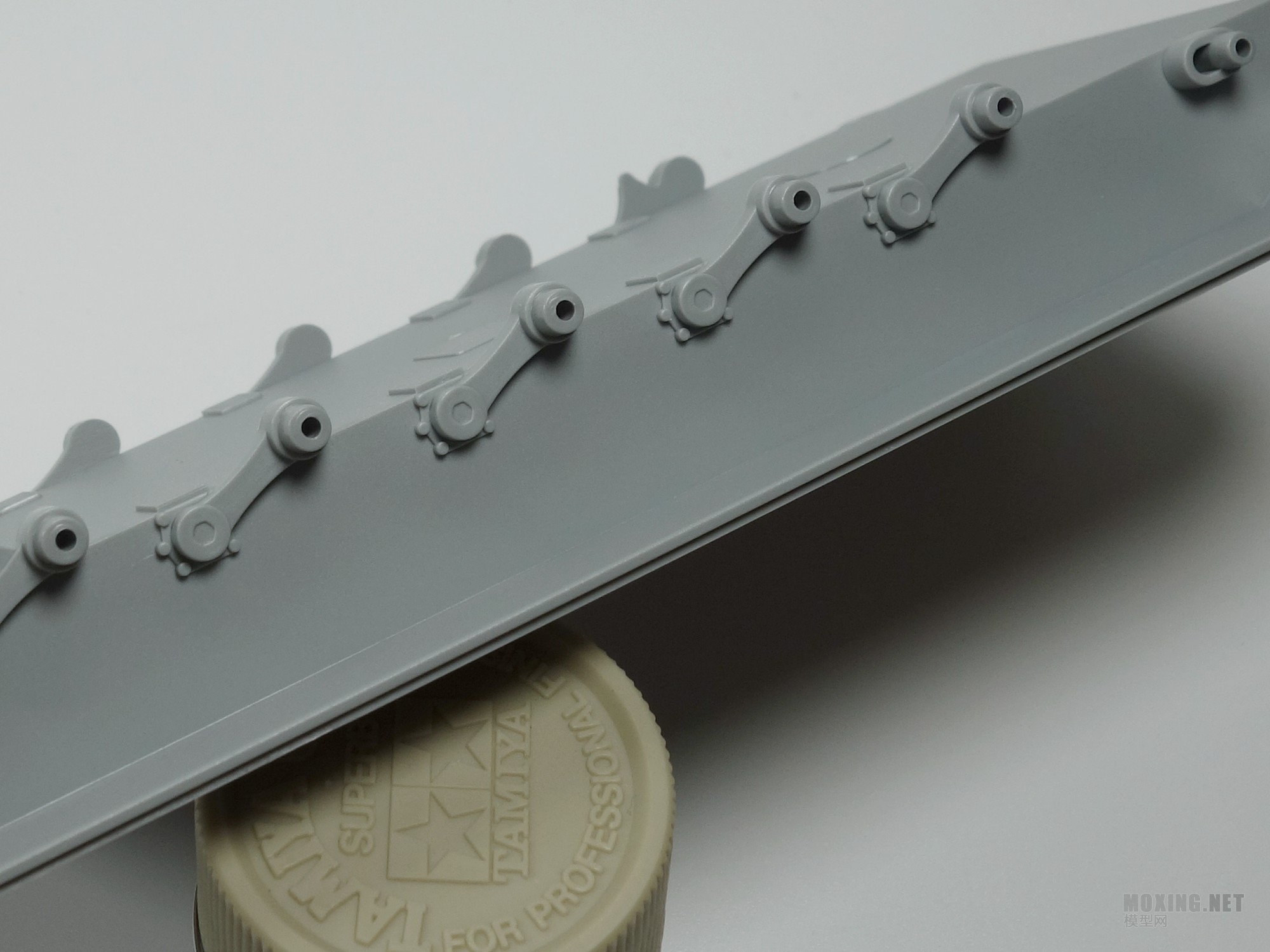

▼行走机构。笔者的制作步骤是先装上负重轮和诱导轮

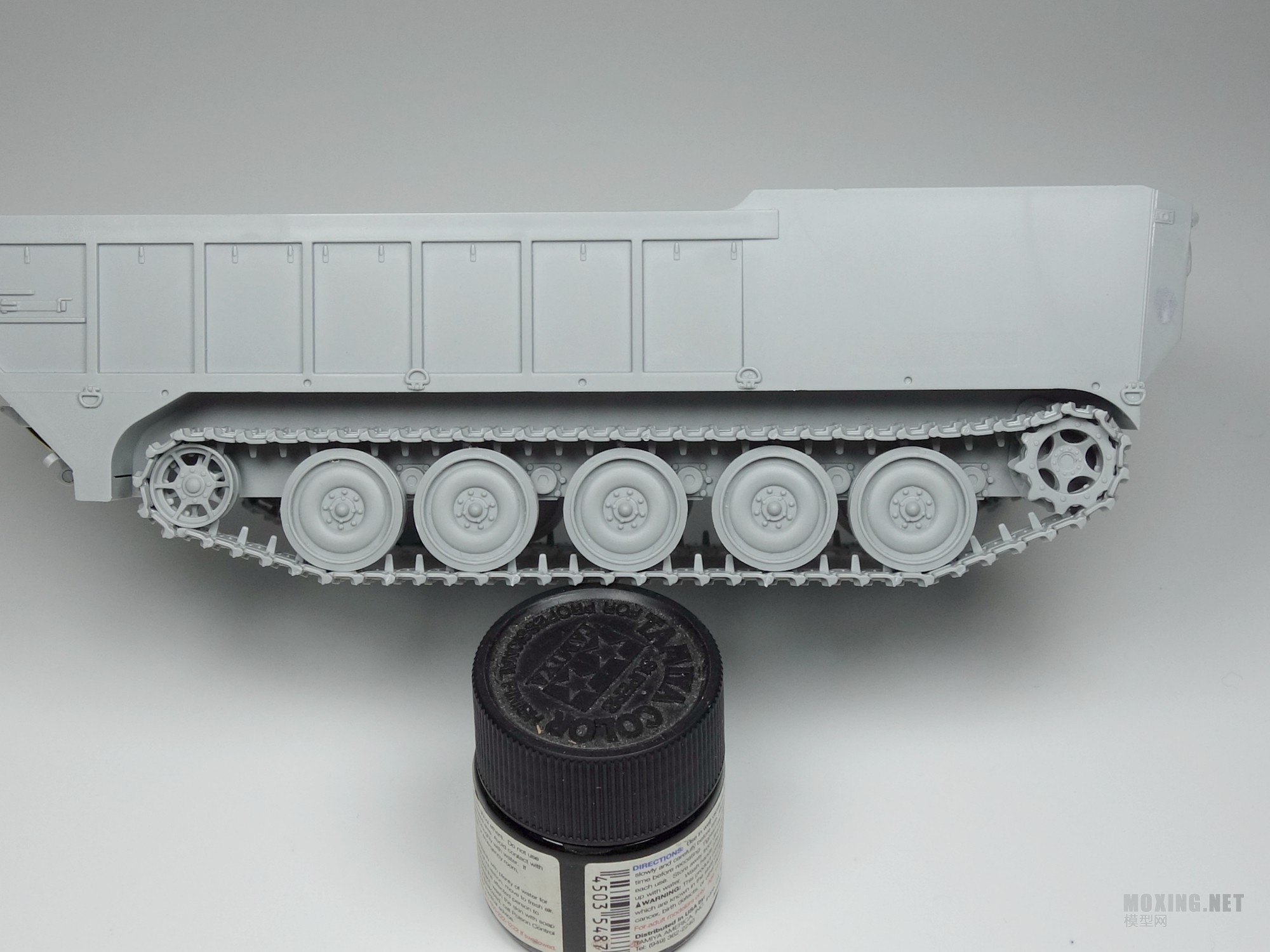

▼然后分别制作拼接履带和主动轮。履带胶水半干的时候弯曲造型。上侧的履带先和主动轮挂上,再拼合下侧的

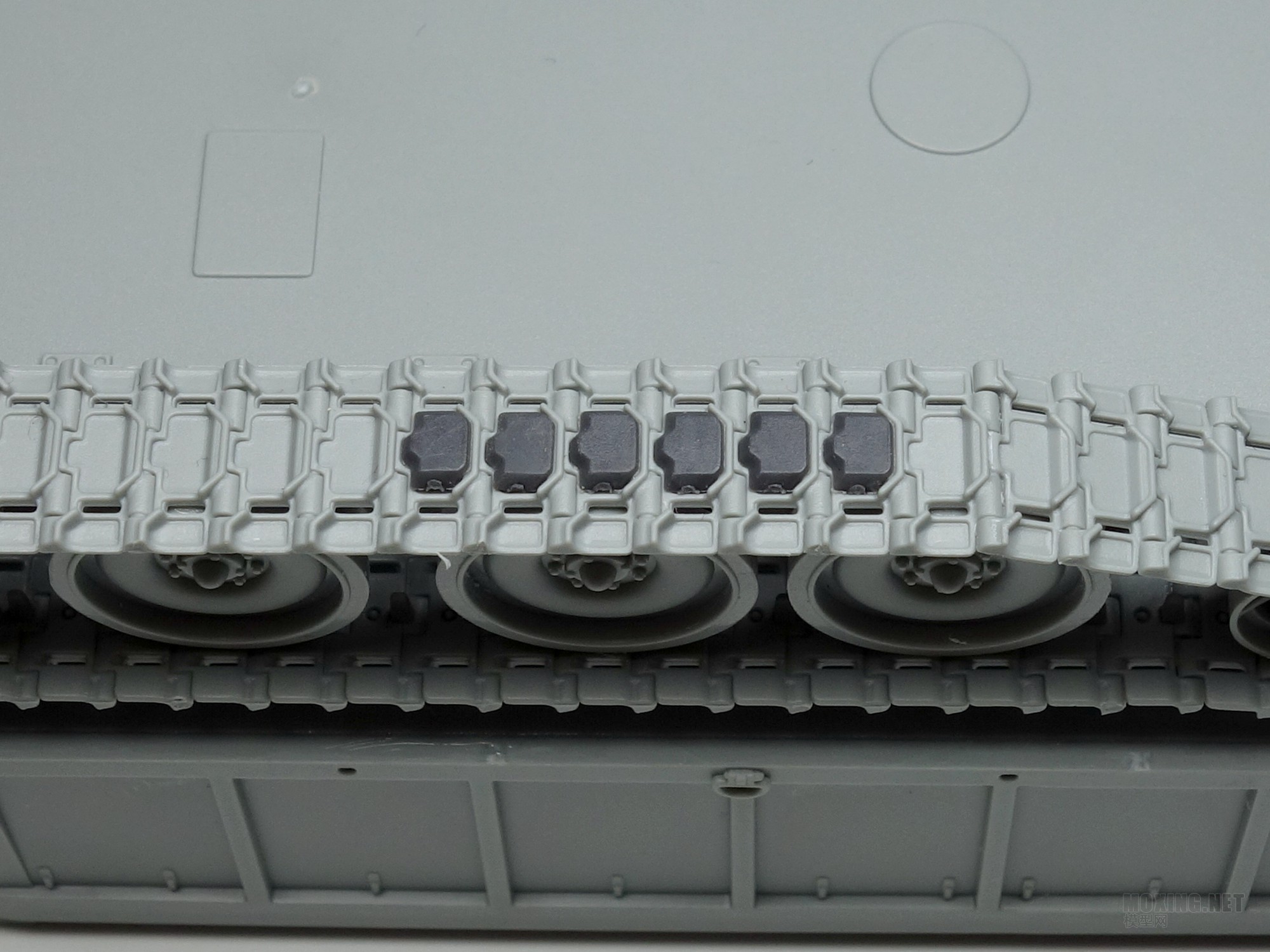

▼挂好履带后再粘橡胶块,注意橡胶块是卡不住的,用溜缝胶粘就可以。笔者计划是完成涂装后最后粘橡胶块

▼整个行走部分笔者打算粘接起来后再涂装。实际也可以先涂装后按照,即轮子和履带、裙板全不装,涂装完后最后总装

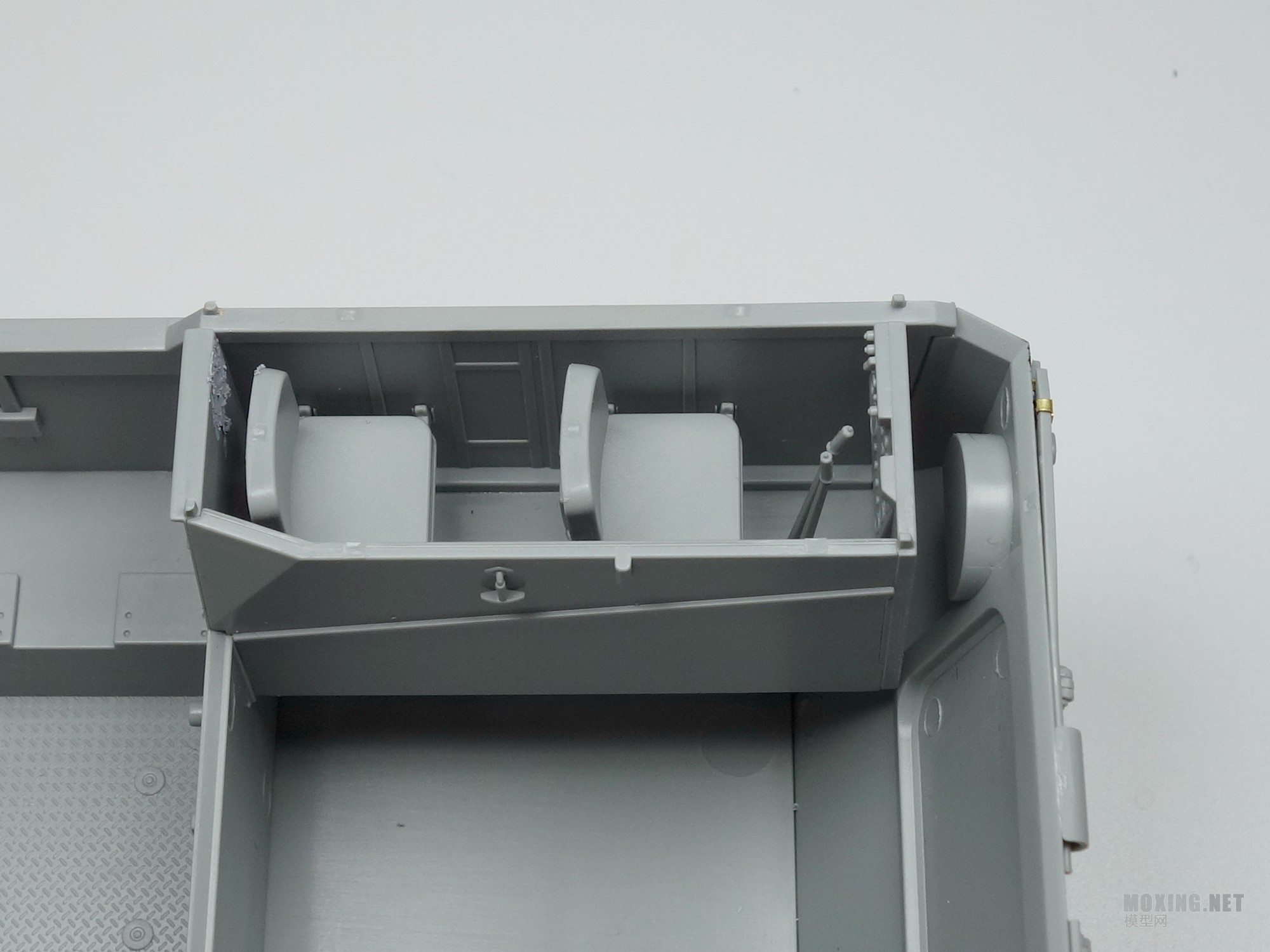

▼驾驶室部分。座椅是几个零件拼起来的

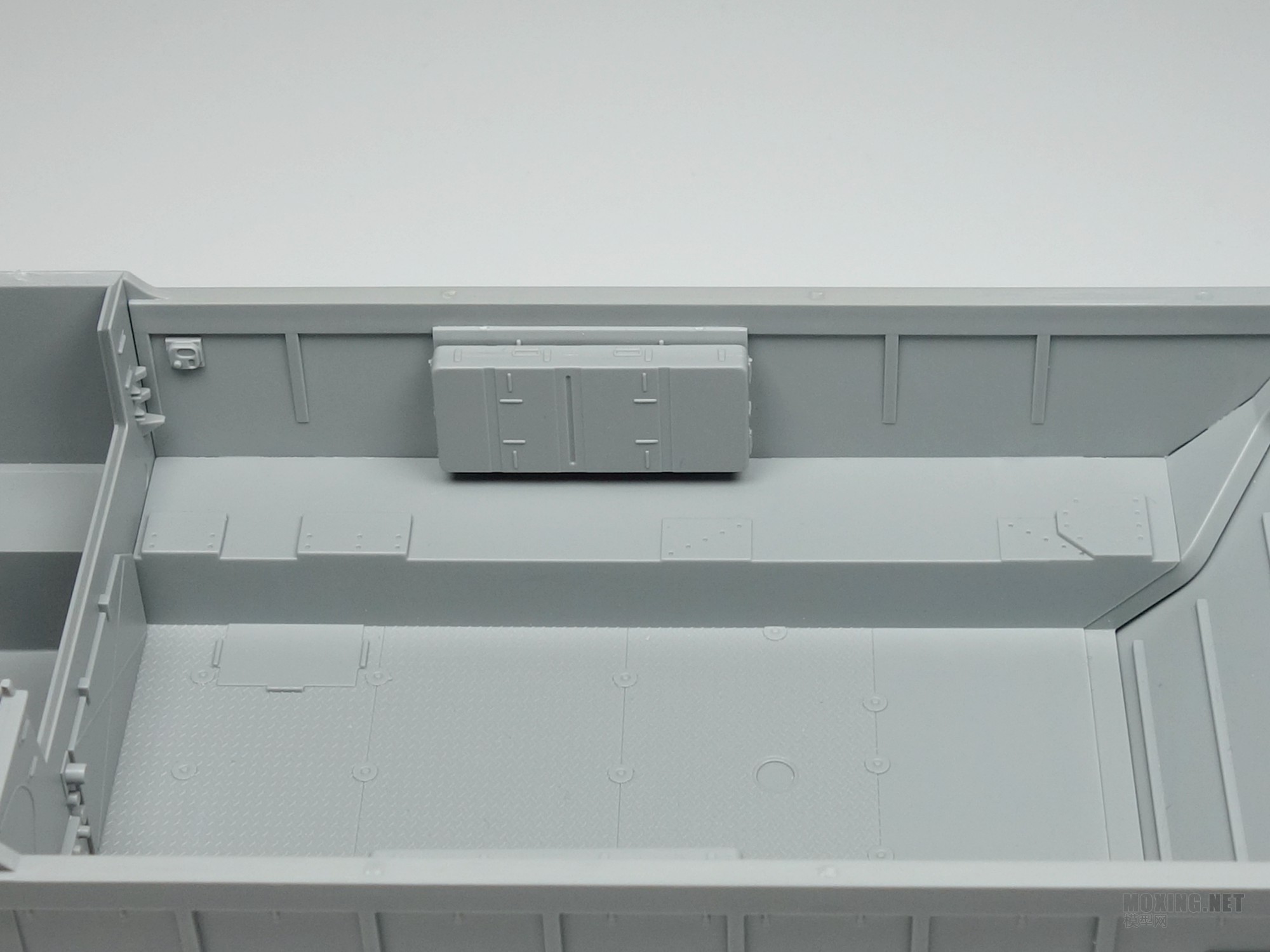

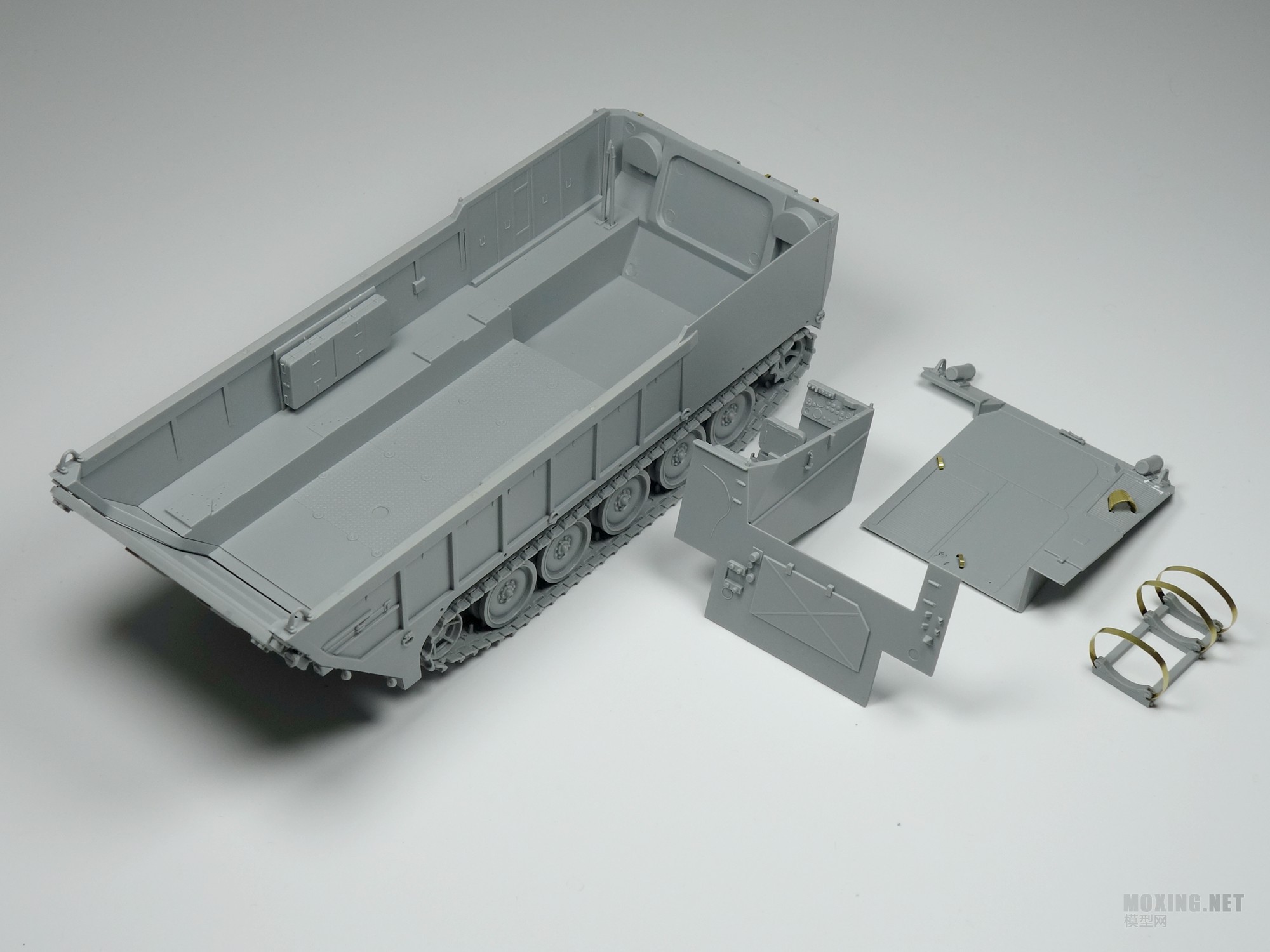

▼车体是四面围起来的,斜面拼接,组合度很好,没有歪歪斜斜或者大缝大隙

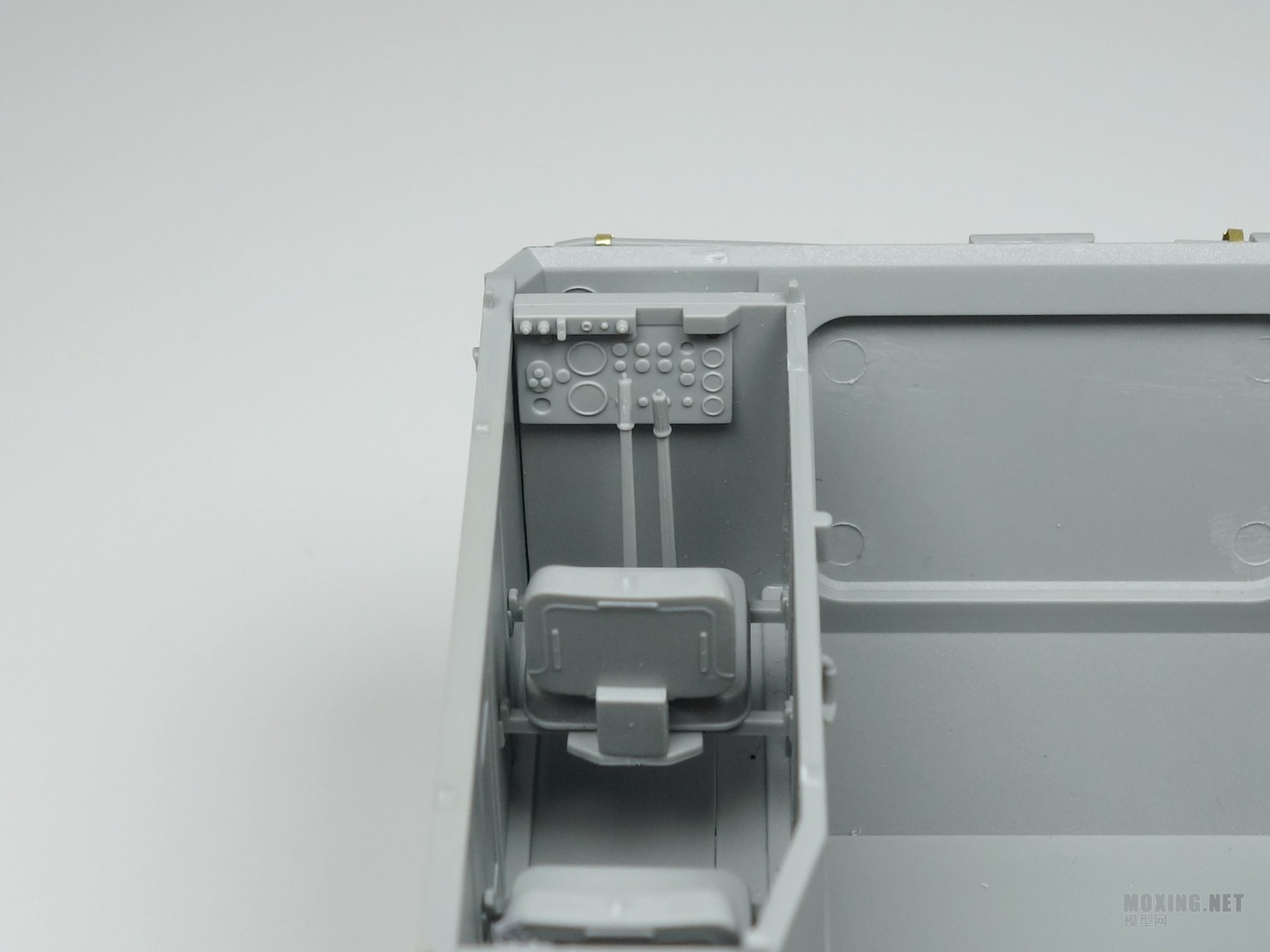

▼驾驶室空间真小啊

▼仪表盘细节挺细致的,不过笔者没找到图对证是否准确

▼考虑到驾驶室涂装,驾驶室、发动机舱最好涂装后再组装

▼考虑到发射车不再载人,笔者没有装座椅零件I1、I2,后来从实车照片看也得到了佐证
