看透，说透--麦田"黑豹G"全内构透明限量版制作实录-内部构造2-车体
发布时间：2019-05-02 作者：灰色虎纹猫 来源：本站原创 浏览次数：0 网友评论 0 条

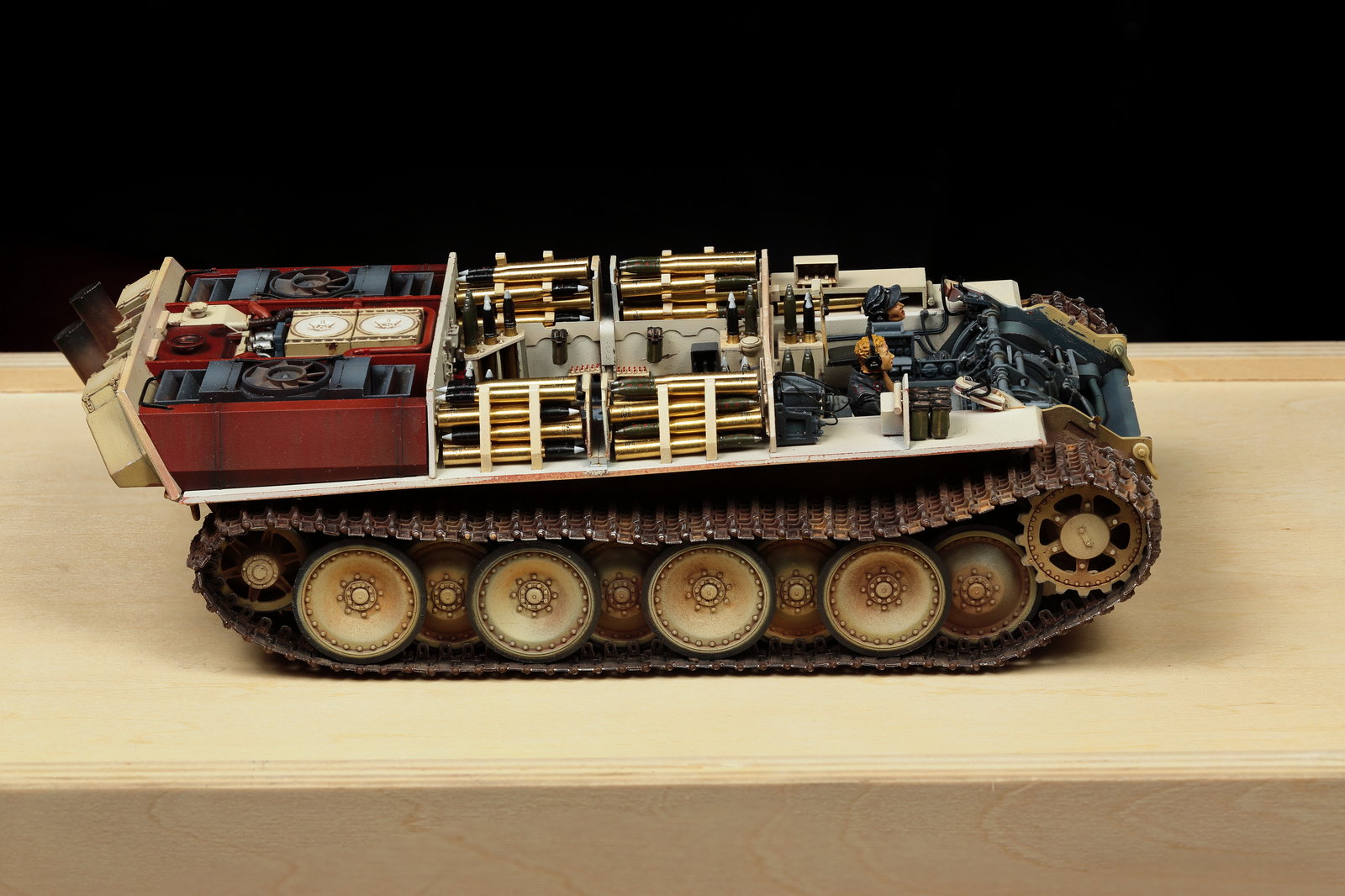

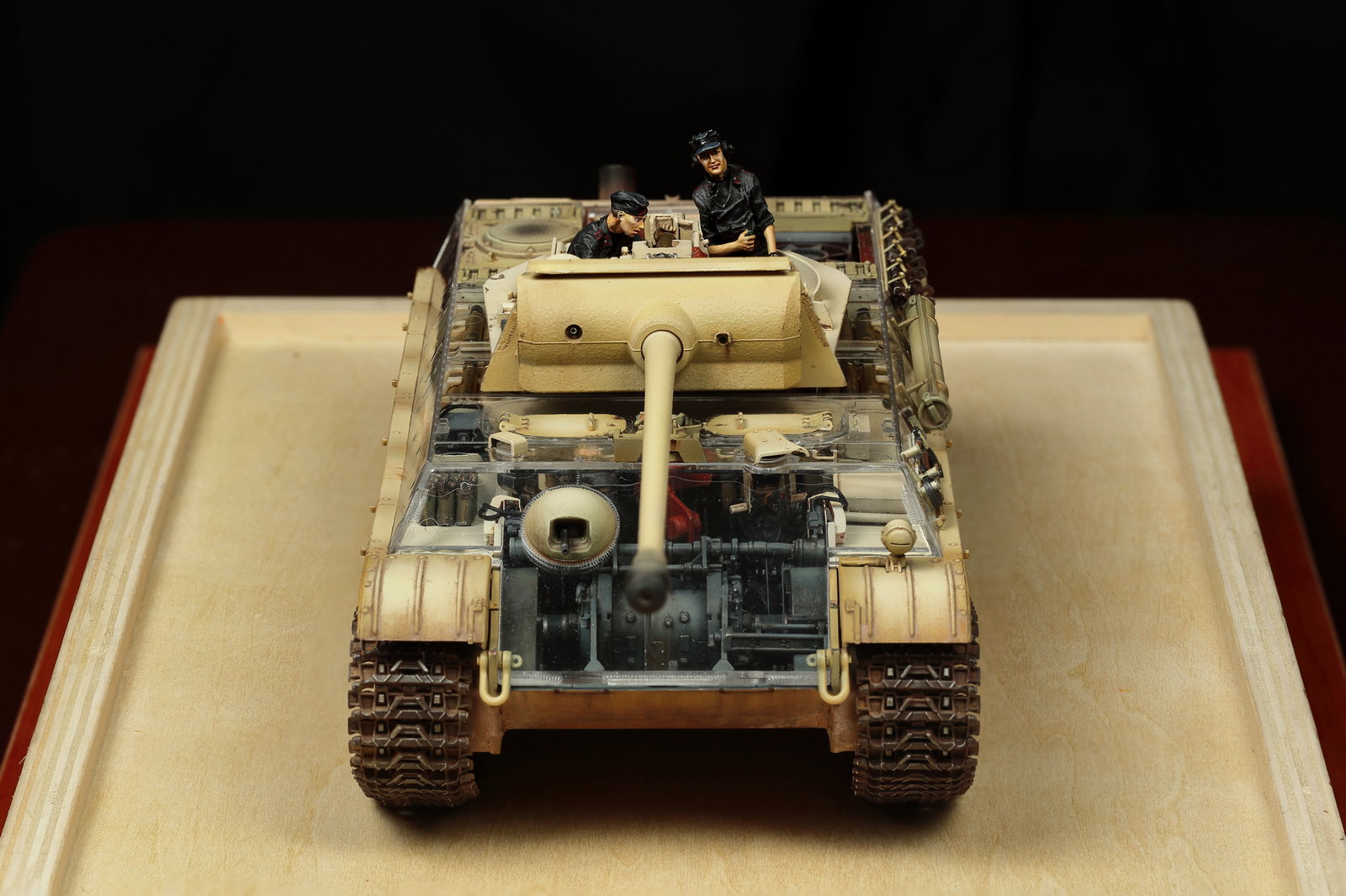

相对于炮塔，车体的内构更为复杂，也更出彩一些。先看看总体效果：
车体从前到后分为三部分，分别是：驾驶舱、战斗舱、发动机舱。

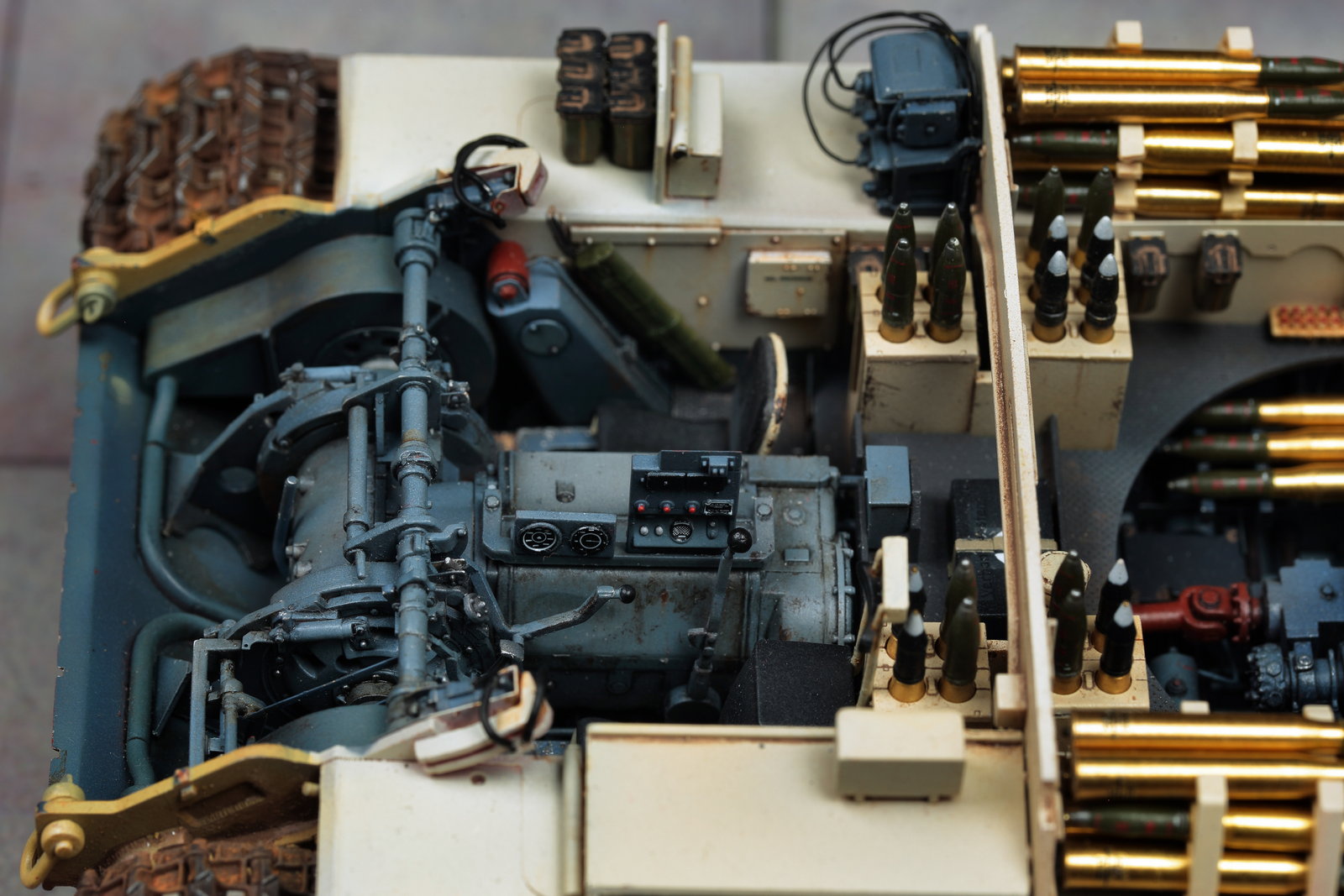

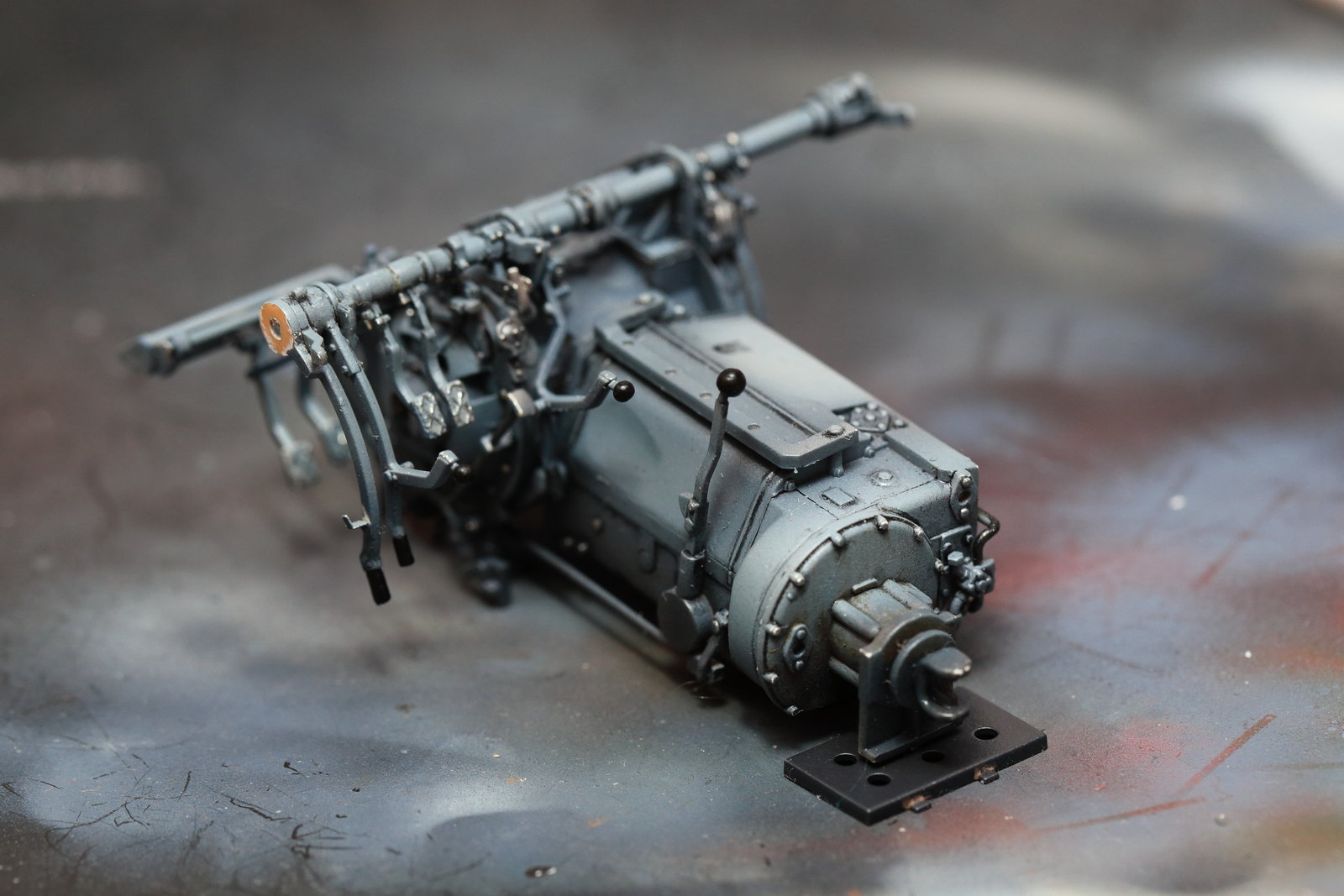

驾驶舱有两个座椅，分别是驾驶员和机枪手/无线电操作员的席位。在两个座椅中间，是ZF公司设计的7档AK 7-200同步齿合齿轮箱（话说这个ZF公司，和博世、西门子一样，都是德国历史悠久的企业了。时至今日ZF仍是世界上最大的变速箱供应商之一）。

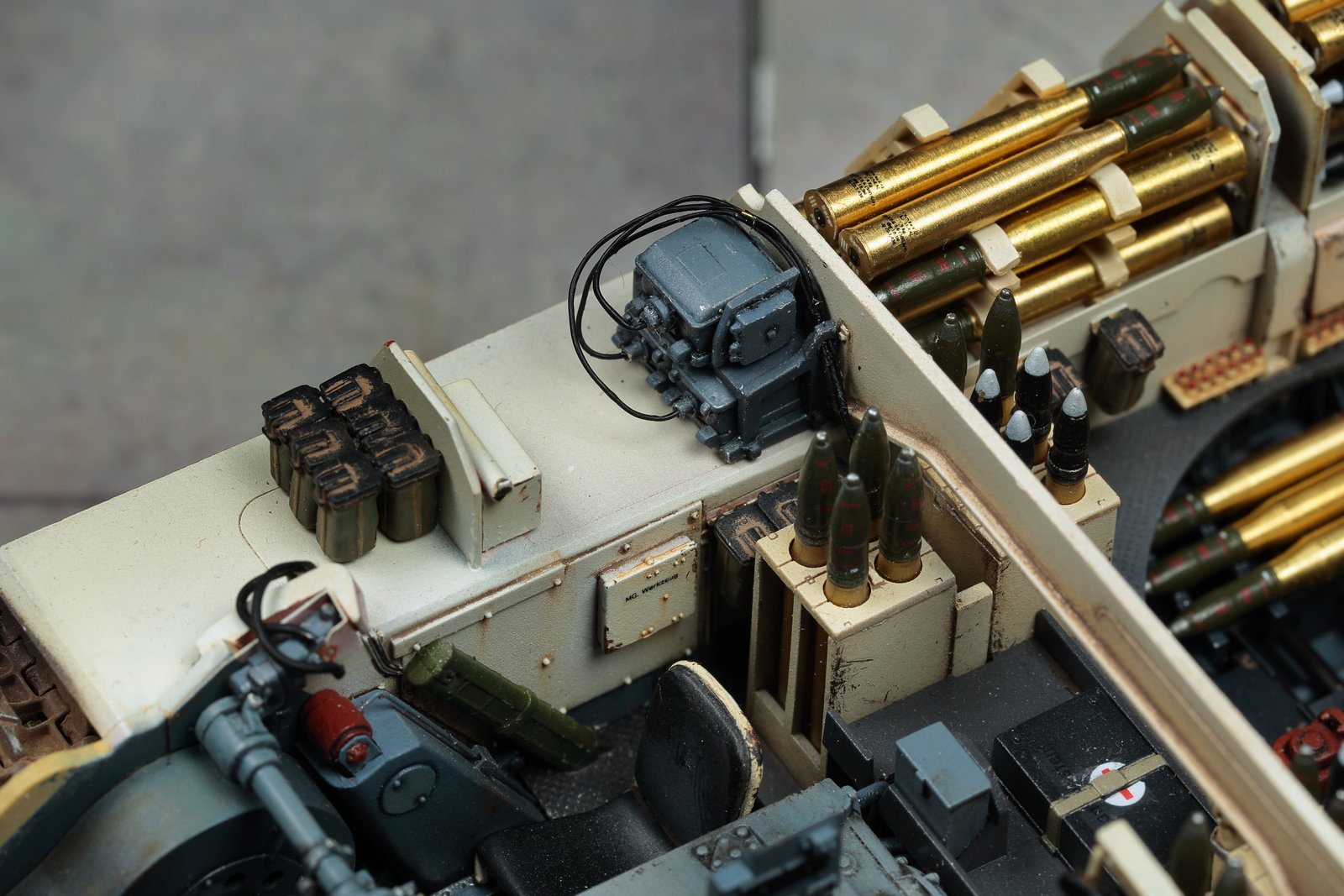

这个无线电操作员的设备，根据实物照片，增加了几条管线。
豹G的驾驶员座位被设计成了双层的，以方便驾驶员探出舱门驾驶。为此操纵杆和脚踏板也都是双套的。麦田用PE再现了两套操纵杆之间的连杆，仿真度不错。
车体中部的战斗舱储存了大部分的弹药。豹G的满载备弹量是82发，可配备三种炮弹：PzGr.39/42被帽穿甲弹、PzGr.39/42钨芯穿甲弹、Sprgr.42高爆榴弹。由于德国缺乏金属钨，所以钨芯穿甲弹的装备量很少。麦田的套件里真实地再现了这种配置比例，三种炮弹中，最短的那种就是PzGr.39/42钨芯穿甲弹，板件中这种炮弹的数量明显少于另外两种。

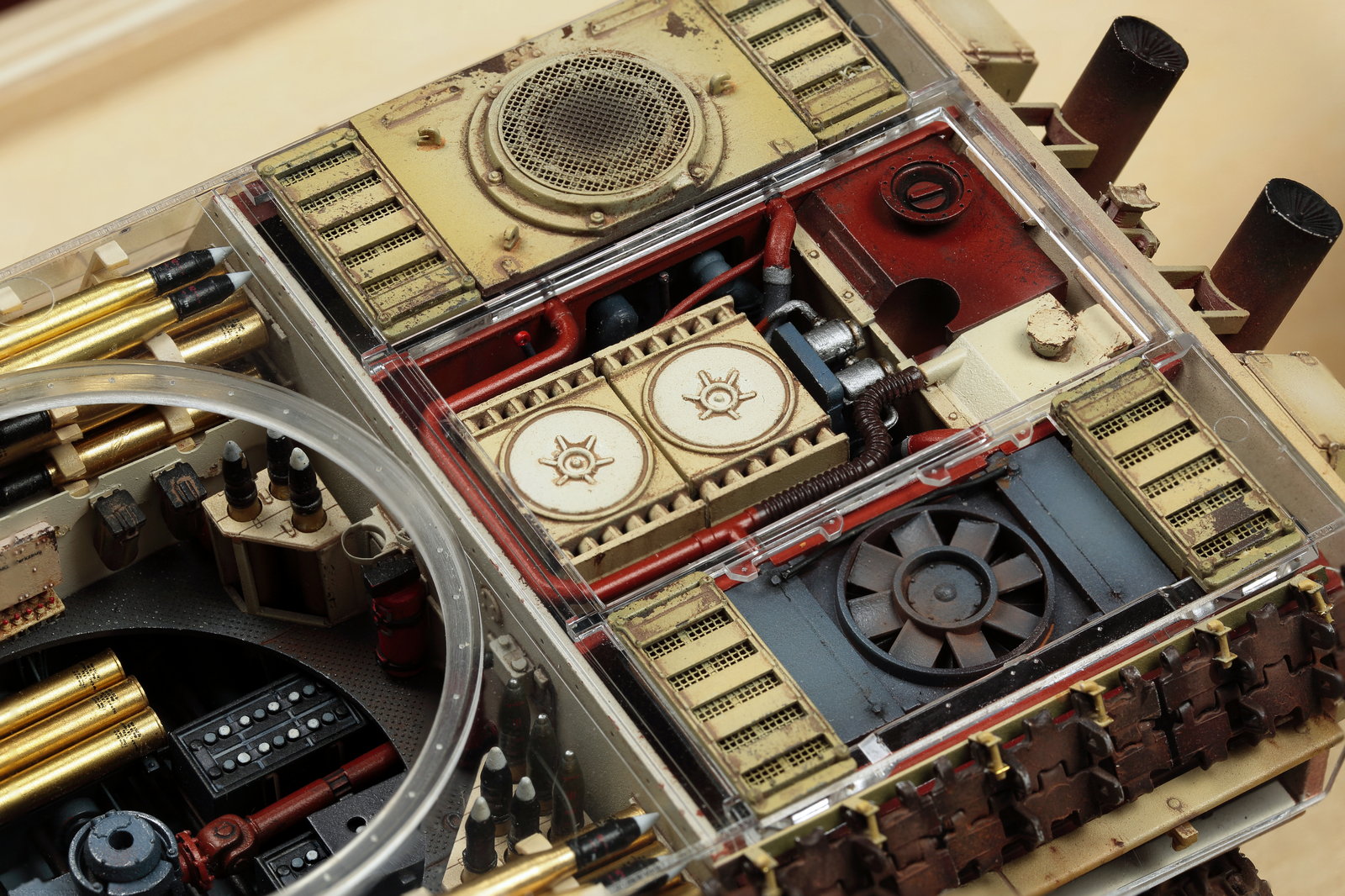

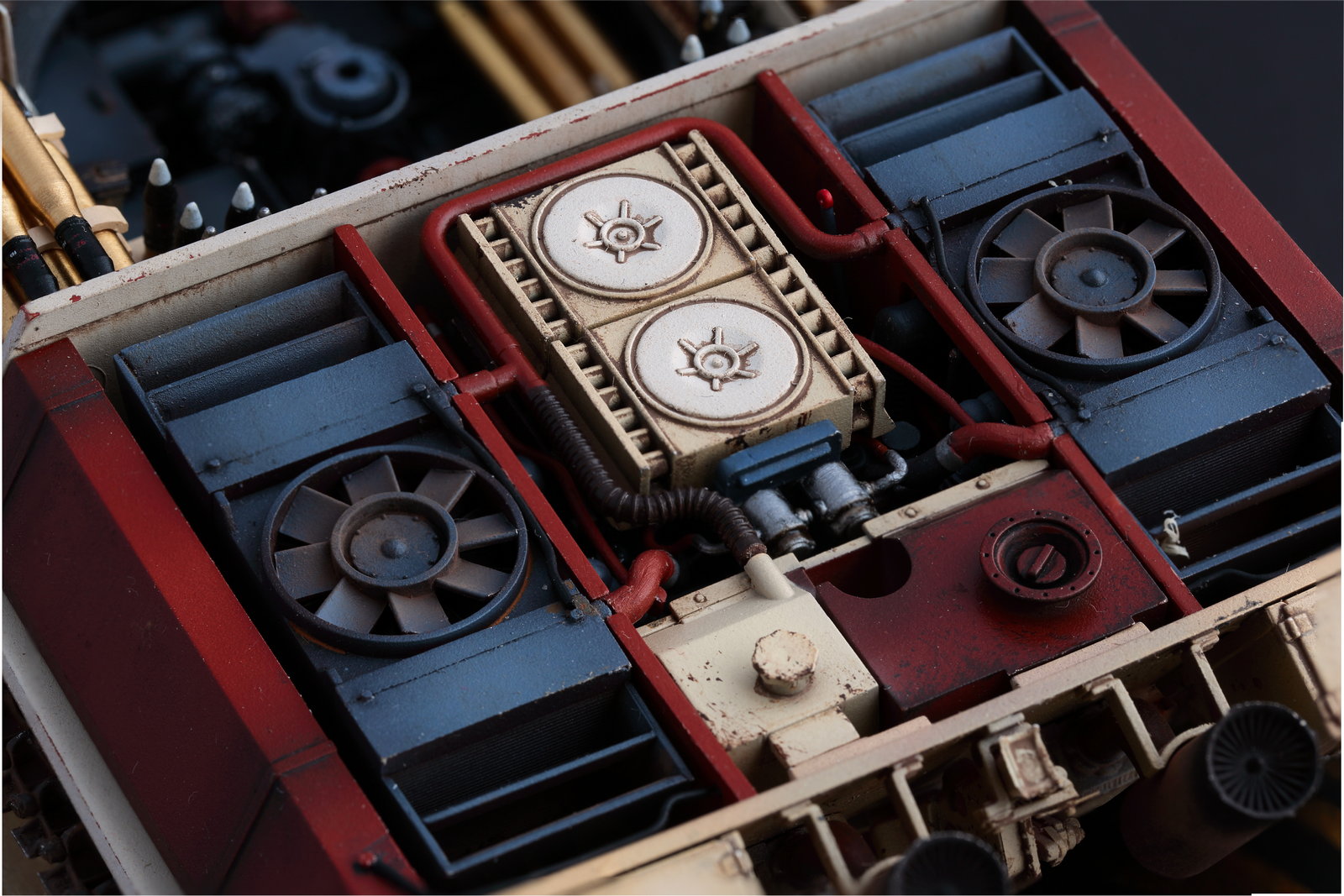

发动机舱包含了HL230P30发动机、两侧的散热部件以及油箱、水箱等配套设施，发动机相关的管路结构完整，没有“断头管路”。只是将发动机装入车体后，发动机中部、下部的大部分的细节都无法看到了。
发动机舱尾部的管线图，在装好后盖板后，这部分就无法看到了。

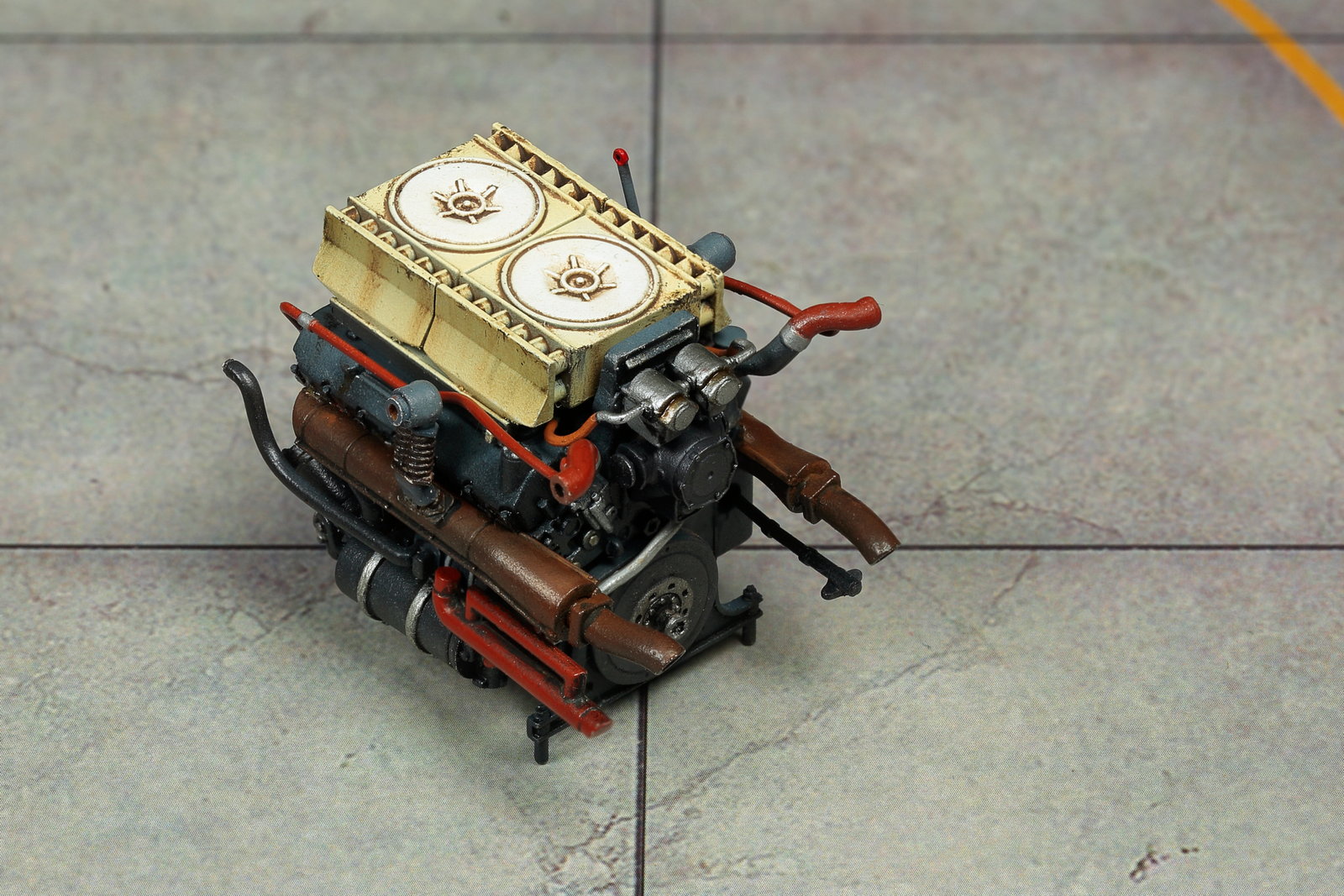

麦田给豹G开的这个迈巴赫HL230P30发动机，是我见过的最精密的内构发动机。不仅考据充分、组合度完美，而且还把空气过滤器下的四个化油器都单独开出来了，便于玩家制作战损、维修场景。
那几条银色的管线是我根据实物图加装的，手笨，没法再现更多管线了，加这几条聊胜于无吧。

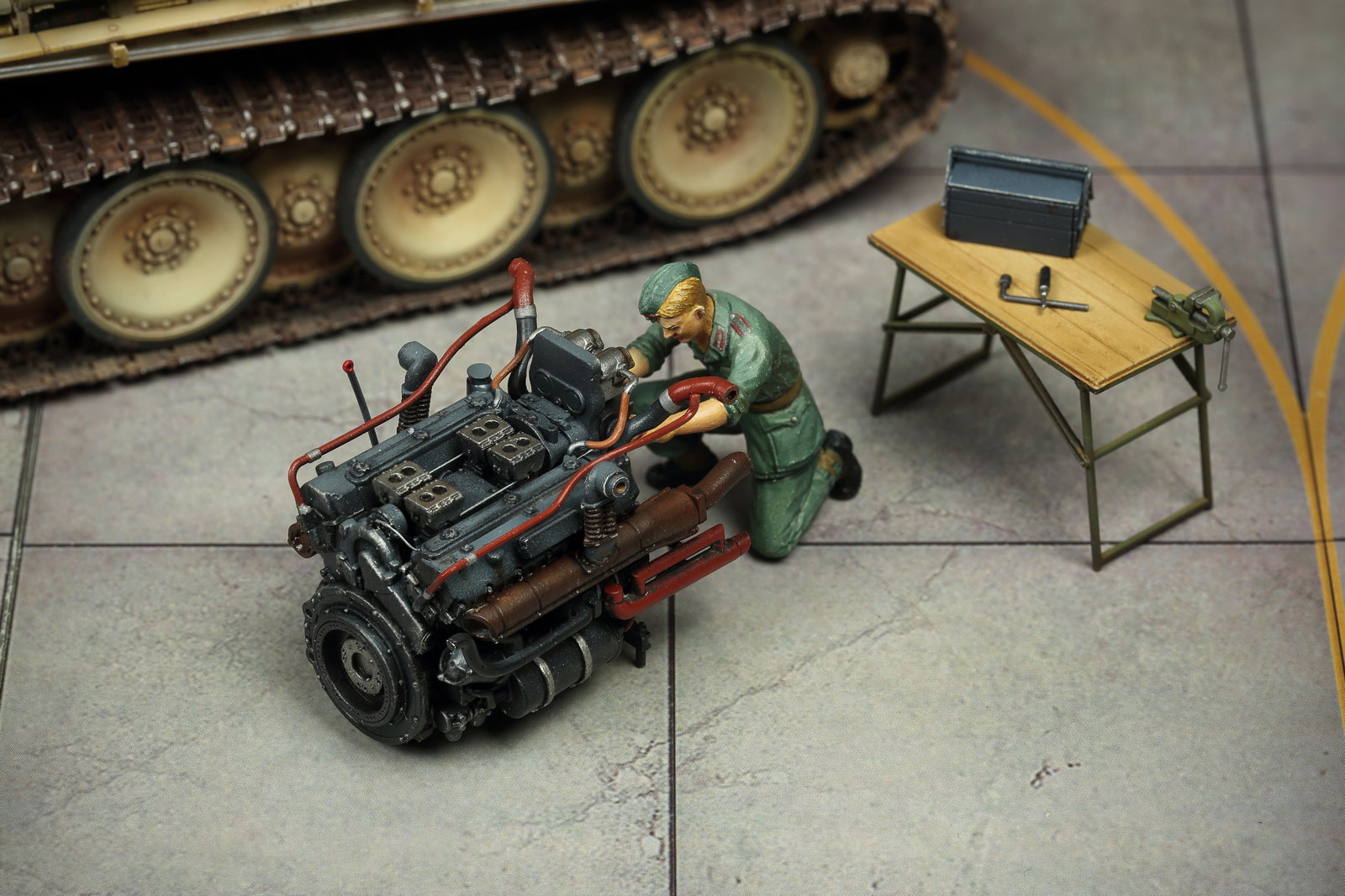

买了一盒田宫的35220修理工套件，做个简单的维修发动机场景，这个维修兵本来是给田宫的桶车配的，没想到和豹式发动机搭配还挺理想。
维修工、发动机和黑豹的车体，可以构成个简单的场景了。

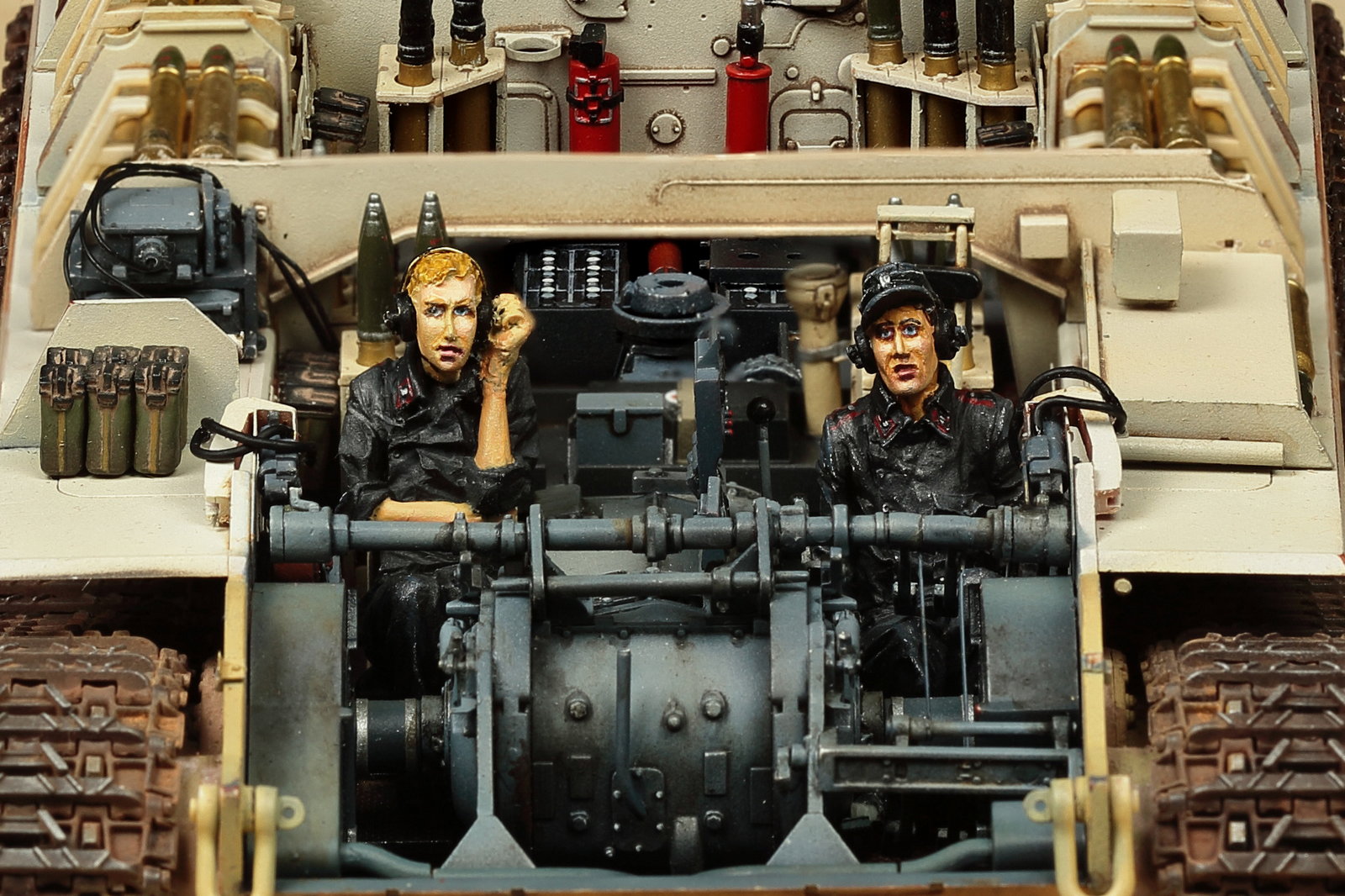

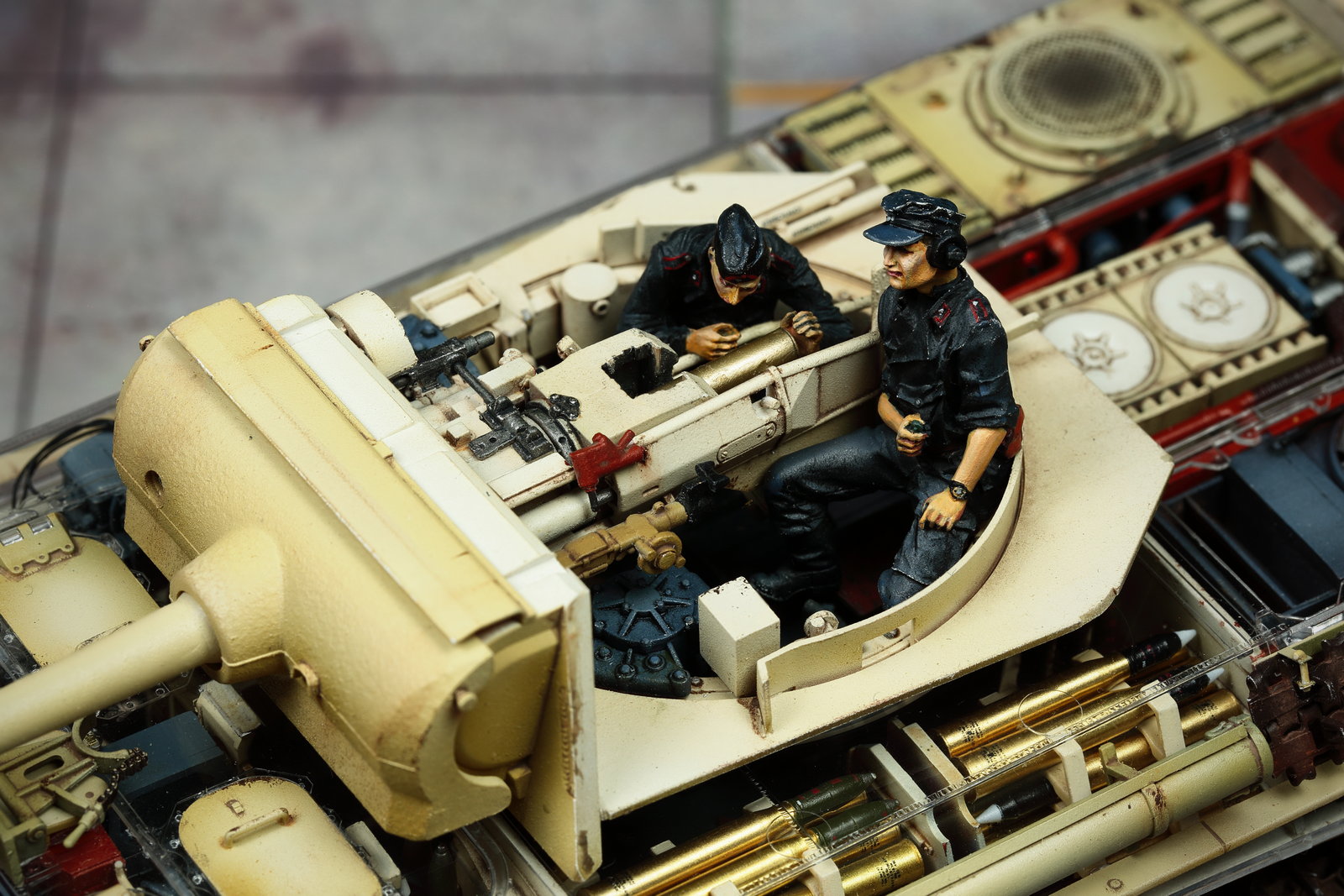

这套树脂坦克手是给Takom的豹A设计的，市面上专门用于内构模型的树脂兵人种类很少，所以基本上没得挑。虽然制作过程比较曲折（后面讲），但完成后的效果还是基本让人满意的。涂装后每个兵人神态各异，驾驶员疲惫、通讯员紧张、车长沉稳、装填手大概是炮弹卡住了，呈目瞪口呆状。
