[模型网评测]TIGER MODEL-1/35俄BMPT-72火力支援战车(4611)-制作过程3-车体和炮塔

发布时间：2016-10-29 作者：dashuang21 来源：本站原创 浏览次数：0 网友评论 0 条

车体和炮塔部分组合

挡泥板固定的螺栓提供蚀刻片增加细节，但是要把板件自带的打磨掉


说明书上部分蚀刻片编号错误，主要是固定挡泥板的螺栓编号


说明书顺序错误。如果按照说明书顺序做，红圈内需要钻孔部分的定位就会被盖住。先把蓝色部分钻孔，再做黄色部分就可以了。


上下车体组合

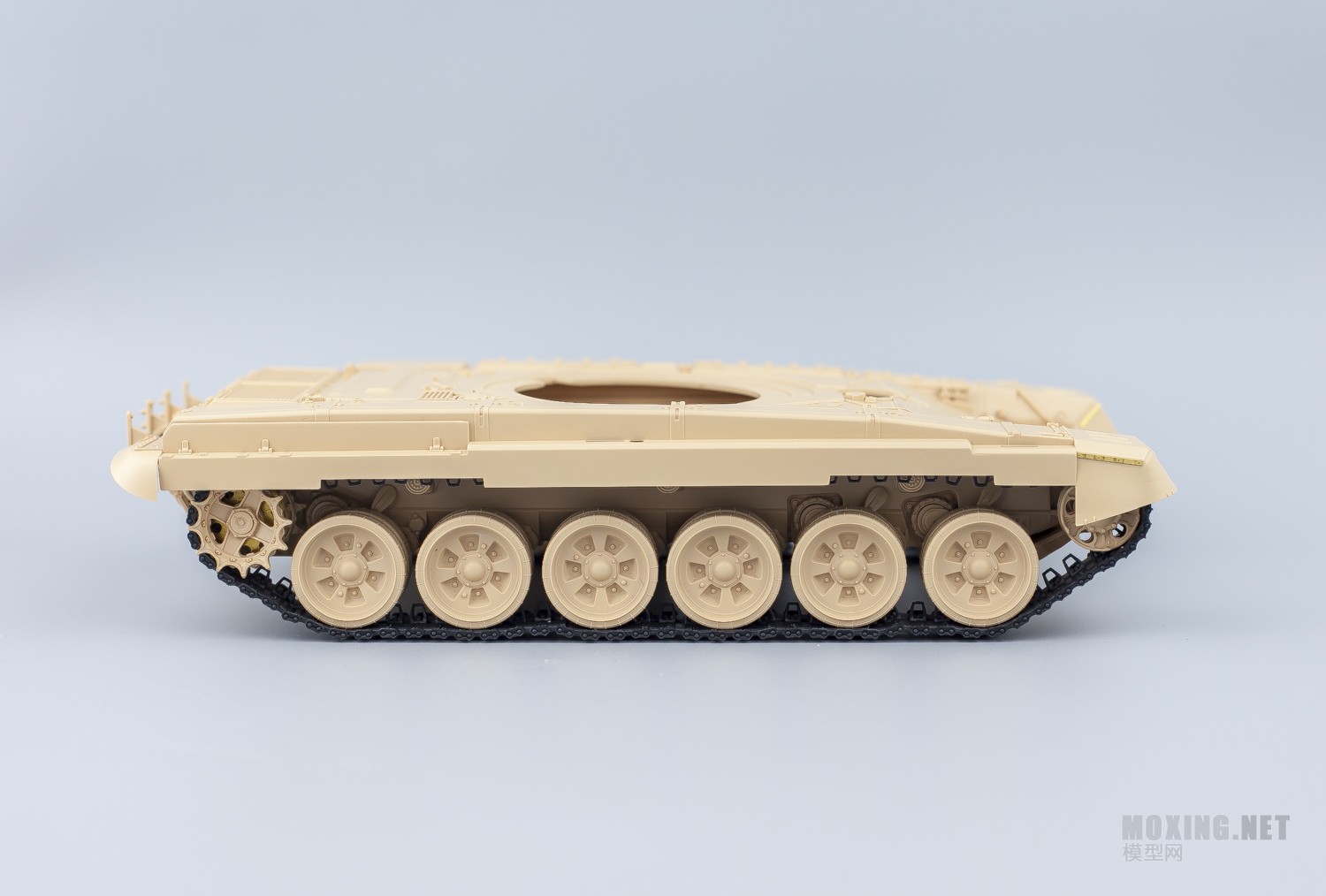

车体部分完成图



上下车体的这种通过胶套的组合方式很新颖，也可以随意拆下，这种最大的好处就是分色方便，特别是裙板装上后，很方便履带的单独安装分色



说明书要求打磨掉红圈内的部分，由于时间关系，也作为非考证党，忽略了这一步


发动机散热口蚀刻片







需要吐槽的部分，说明书组合顺序再次错误，按照说明书做的话，这个零件的安装就会很困难


如图中红圈部分太窄，零件塞不进去，最好提前安装或者后期自行改造一下

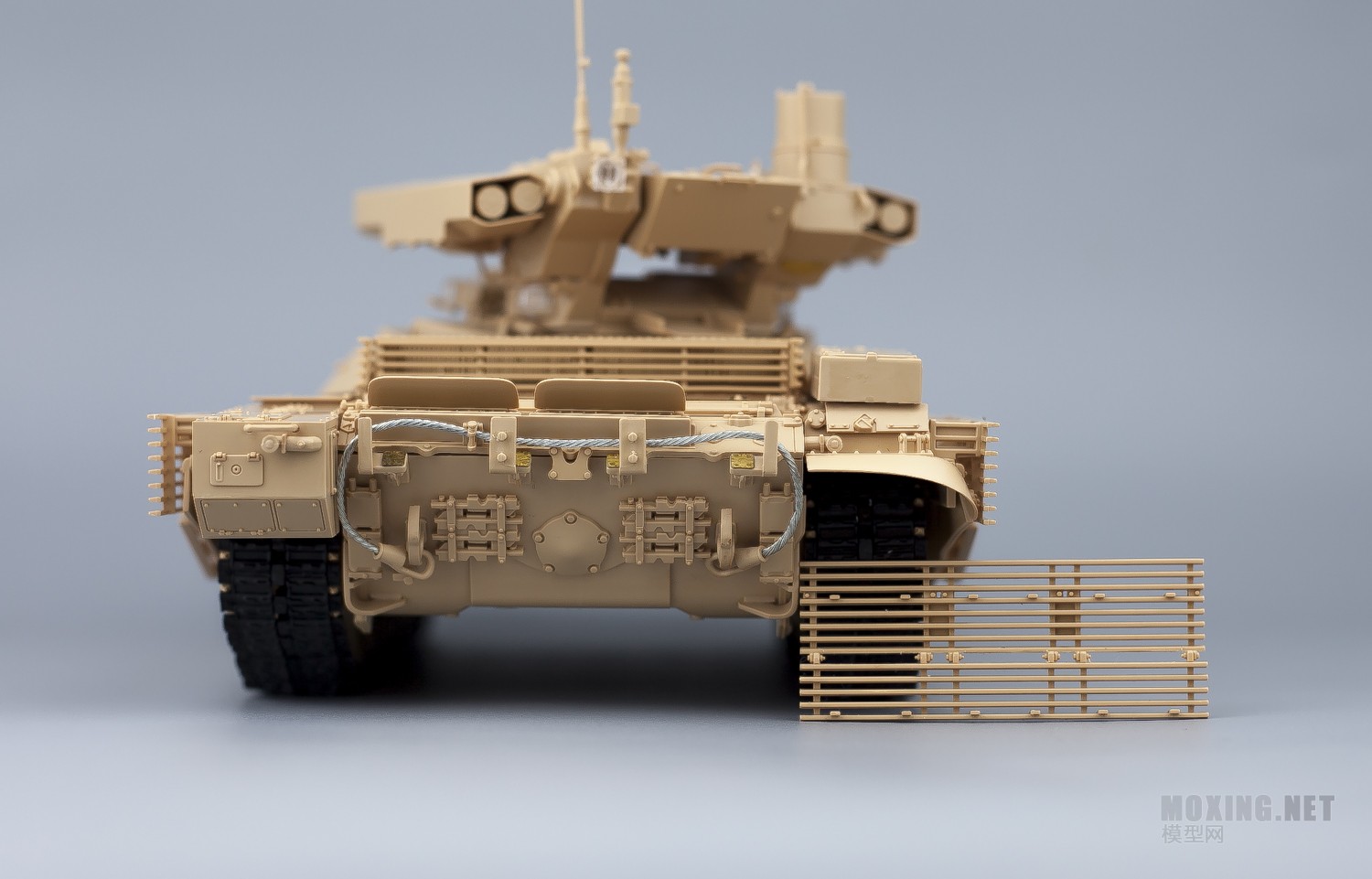

车体后部栅栏装甲，通过这种插接安装，方便拆下上色





金属缆绳，白铜材质的钢丝绳软中带硬很好塑形，就是安装后分色有些麻烦。


裙板蚀刻片增加细节

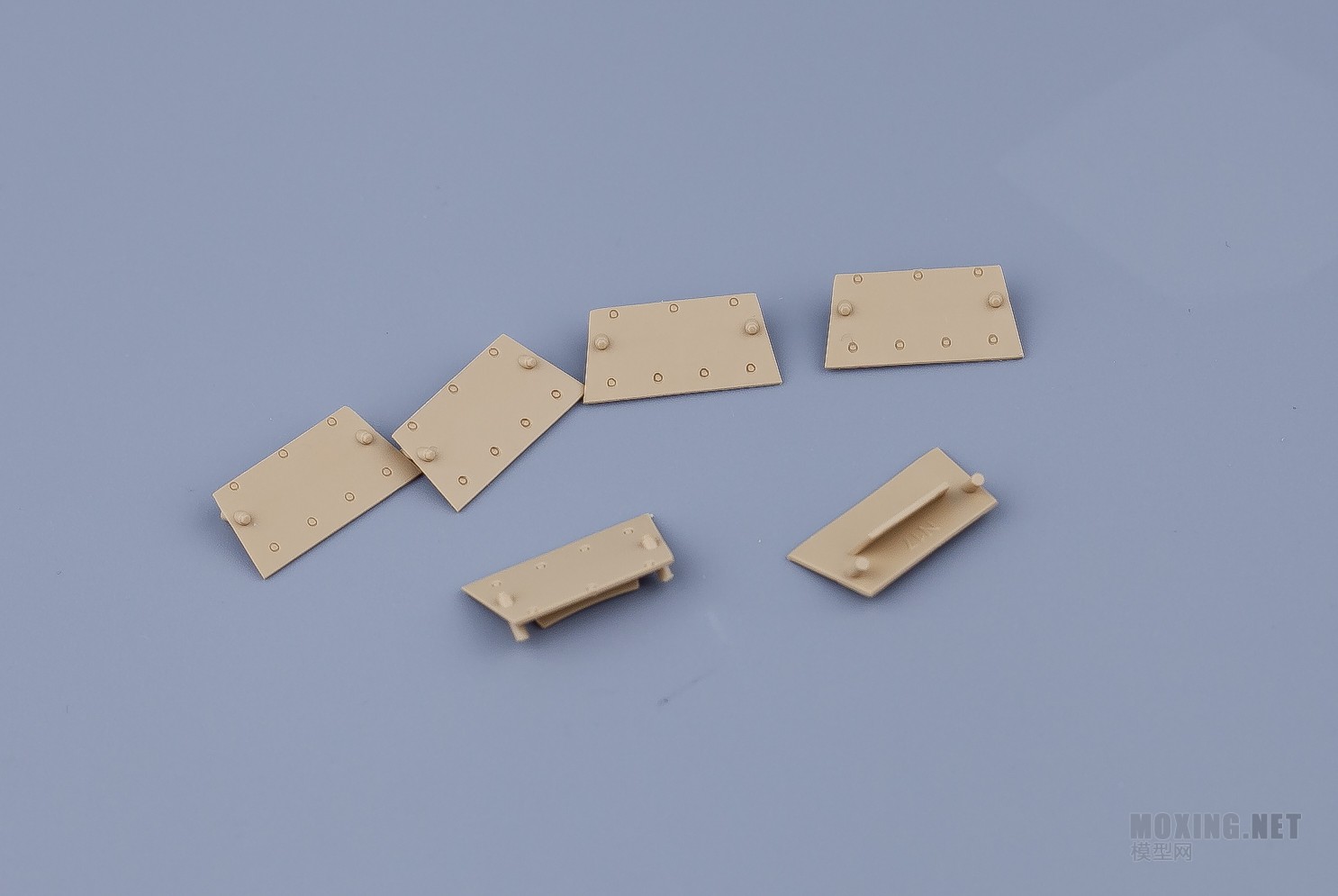

炮塔周边装甲板自带编号，不会搞混淆



再次需要吐槽的地方，炮塔和武器部分的组合度相对于车体有所下降。各种缝，小零件上的合模线也很多。如下图，炮塔烟幕弹合模线。



炮塔上的红外装置。全透明材质，这个很不错，遮盖方便，盖子可以自行选择打开或者关闭状态




炮塔底部完成，两个舱盖可以选择打开或者关闭。
